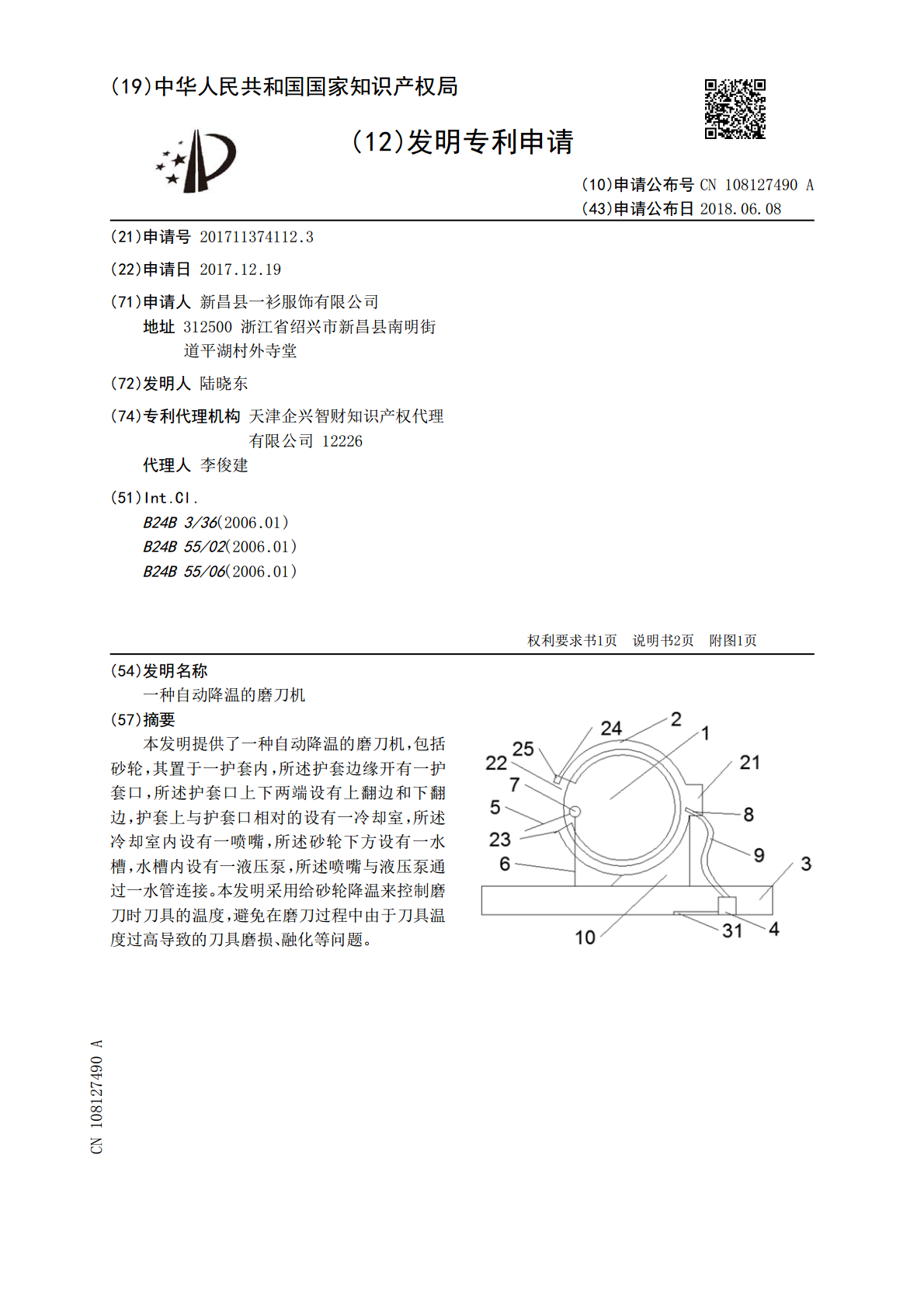

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108127490A(43)申请公布日2018.06.08(21)申请号201711374112.3(22)申请日2017.12.19(71)申请人新昌县一衫服饰有限公司地址312500浙江省绍兴市新昌县南明街道平湖村外寺堂(72)发明人陆晓东(74)专利代理机构天津企兴智财知识产权代理有限公司12226代理人李俊建(51)Int.Cl.B24B3/36(2006.01)B24B55/02(2006.01)B24B55/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种自动降温的磨刀机(57)摘要本发明提供了一种自动降温的磨刀机，包括砂轮，其置于一护套内，所述护套边缘开有一护套口，所述护套口上下两端设有上翻边和下翻边，护套上与护套口相对的设有一冷却室，所述冷却室内设有一喷嘴，所述砂轮下方设有一水槽，水槽内设有一液压泵，所述喷嘴与液压泵通过一水管连接。本发明采用给砂轮降温来控制磨刀时刀具的温度，避免在磨刀过程中由于刀具温度过高导致的刀具磨损、融化等问题。CN108127490ACN108127490A权利要求书1/1页1.一种自动降温的磨刀机，其特征在于：包括砂轮(1)，其置于一护套(2)内，所述护套(2)边缘开有一护套(2)口，所述护套(2)口上下两端设有上翻边(24)和下翻边(23)，护套(2)上与护套(2)口相对的设有一冷却室，所述冷却室内设有一喷嘴(8)，所述砂轮(1)下方设有一水槽(3)，水槽(3)内设有一液压泵(4)，所述喷嘴(8)与液压泵(4)通过一水管(9)连接，所述液压泵(4)的进水口外设有磁铁(31)，所述上翻边下方吸附有一除尘磁铁(25)。2.根据权利要求1所述的一种自动降温的磨刀机，其特征在于：所述砂轮(1)中与一电机(11)的输出轴连接。3.根据权利要求1所述的一种自动降温的磨刀机，其特征在于：所述砂轮(1)前方和设有一托刀板(5)，所述托刀板(5)一侧开有一容纳沙盘的豁口(51)，所述托板靠近砂轮(1)一端侧边设有一能调节托板角度的旋钮(7)。4.根据权利要求3所述的一种自动降温的磨刀机，其特征在于：所述拖到板设于下翻边(23)上方，防止砂轮(1)上的冷却液溅射到上方。5.根据权利要求2所述的一种自动降温的磨刀机，其特征在于：所述水槽(3)向上延伸出一底座(10)，所述电机(11)和护套(2)与底座(10)固定。6.根据权利要求4所述的一种自动降温的磨刀机，其特征在于：所述底座(10)前方设有一支架(6)，所述托刀板(5)设于支架(6)顶端。7.根据权利要求1所述的一种自动降温的磨刀机，其特征在于：所述磁铁(31)和吸尘磁铁(25)外包裹有一层塑料膜。2CN108127490A说明书1/2页一种自动降温的磨刀机技术领域[0001]本发明属于机械制造领域，尤其是涉及一种自动降温的磨刀机。背景技术[0002]在现有技术中，在车刀使用后需要磨刀时，通常会产生高温，所以磨一段时间后就需要放入水盆中冷却，这样不仅影响工作效率，而且高温容易将刀具融化，影响刀具使用，在加工中造成危险。发明内容[0003]有鉴于此，本发明旨在提出一种自动降温的磨刀机，以避免上述问题，在磨刀的同时给砂轮喷水，使刀具降温。[0004]为达到上述目的，本发明的技术方案是这样实现的：[0005]一种自动降温的磨刀机，包括[0006]砂轮，其置于一护套内，所述护套边缘开有一护套口，所述护套口上下两端设有上翻边和下翻边，护套上与护套口相对的设有一冷却室，所述冷却室内设有一喷嘴，所述砂轮下方设有一水槽，水槽内设有一液压泵，所述喷嘴与液压泵通过一水管连接，所述液压泵的进水口外设有磁铁。采用磁铁用于防止水中的粉尘进入液压泵中。[0007]进一步的，所述砂轮中与一电机的输出轴连接。[0008]进一步的，所述砂轮前方和设有一托刀板，所述托刀板一侧开有一容纳沙盘的豁口，所述托板靠近砂轮一端侧边设有一能调节托板角度的旋钮。[0009]进一步的，所述拖到板设于下翻边上方，防止砂轮上的冷却液溅射到上方。[0010]进一步的，所述水槽向上延伸出一底座，所述电机和护套与底座固定。[0011]进一步的，所述底座前方设有一支架，所述托刀板设于支架顶端。[0012]进一步的，所述磁铁和吸尘磁铁外包裹有一层塑料膜。便于粉尘清理。[0013]相对于现有技术，本发明所述的一种自动降温的磨刀机具有以下优势：[0014]本发明采用给砂轮降温来控制磨刀时刀具的温度，避免在磨刀过程中由于刀具温度过高导致的刀具磨损、融化等问题。附图说明[0015]构成本发明的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：[00
