一种牵引式拍门结构.pdf

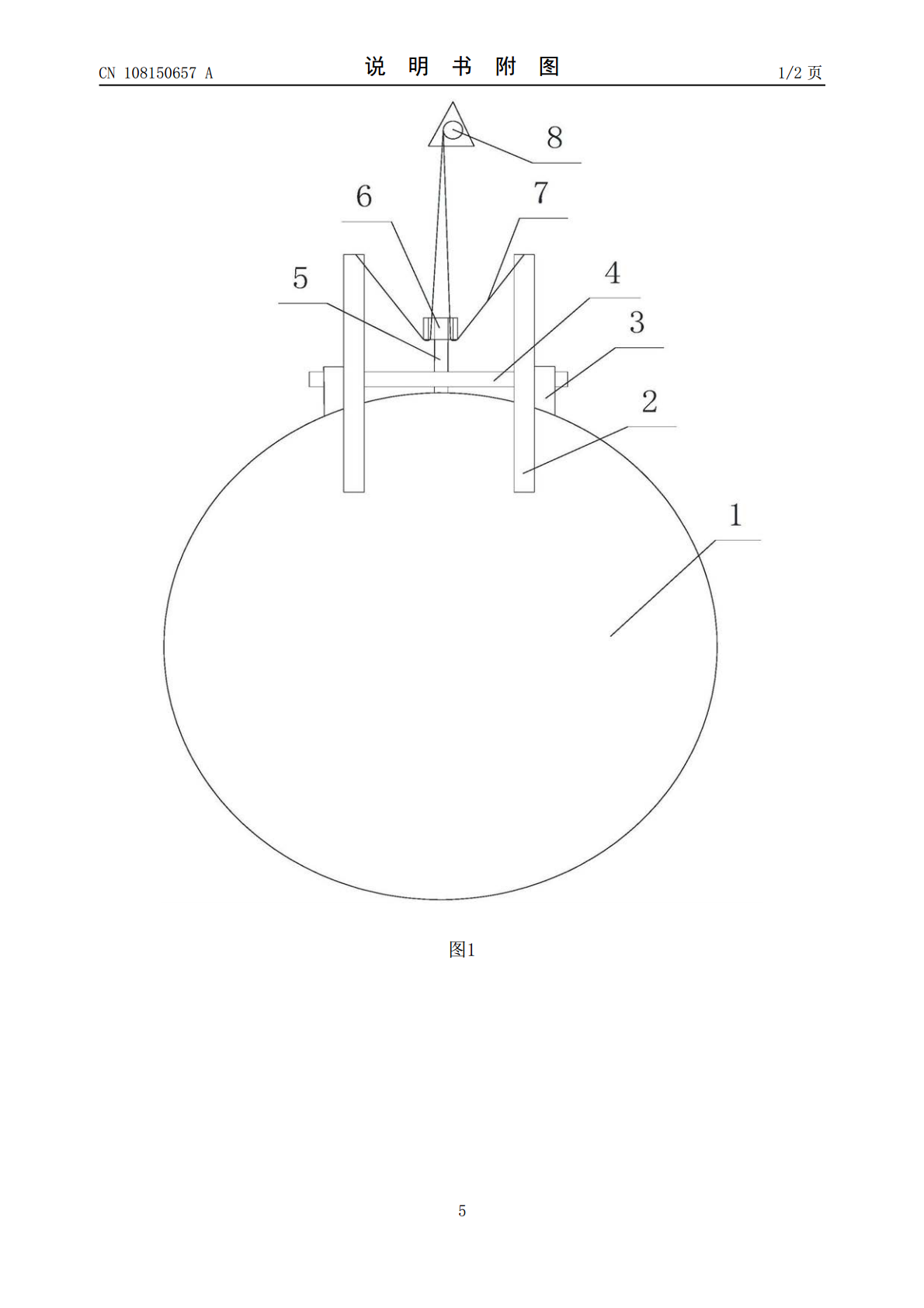

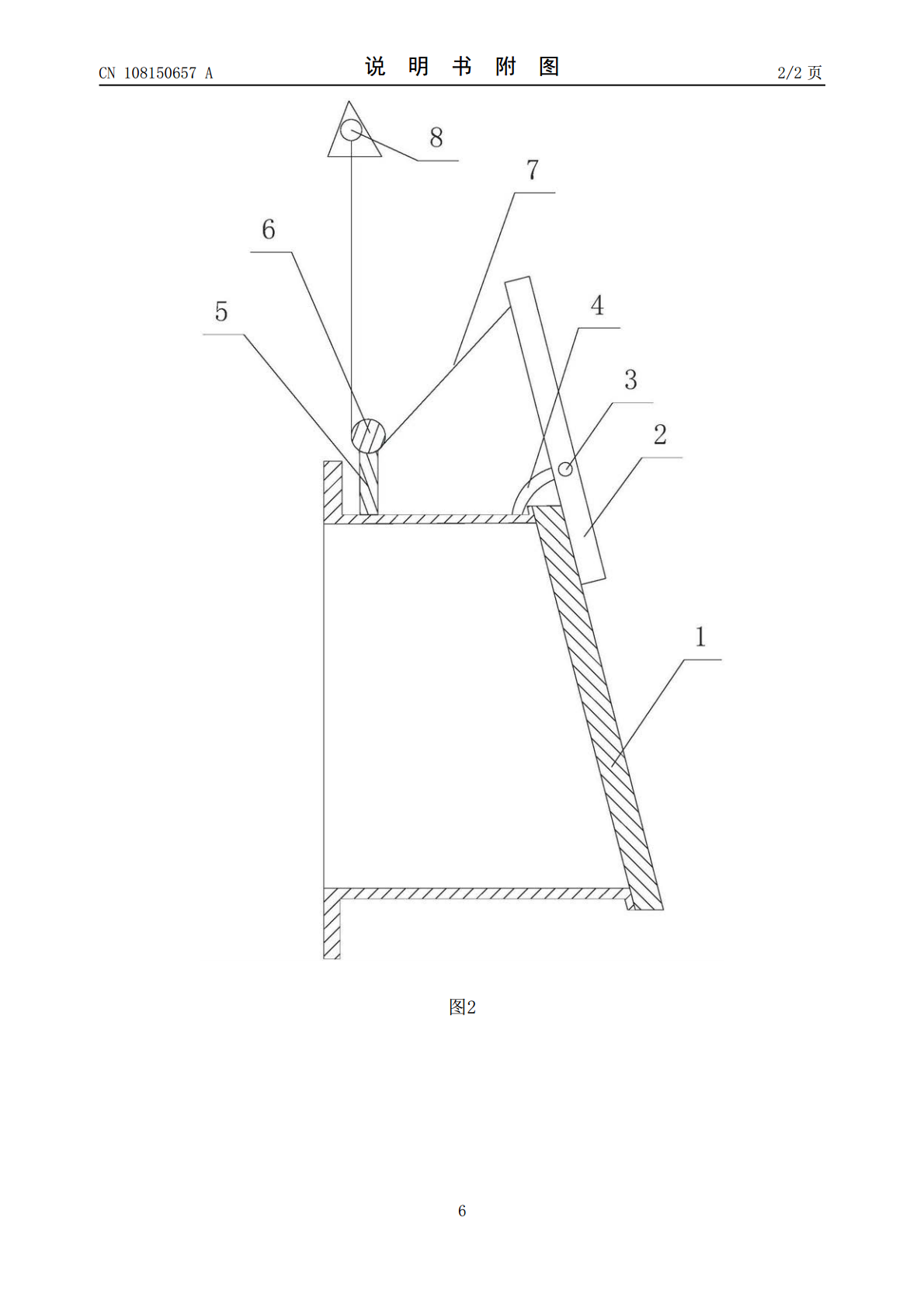

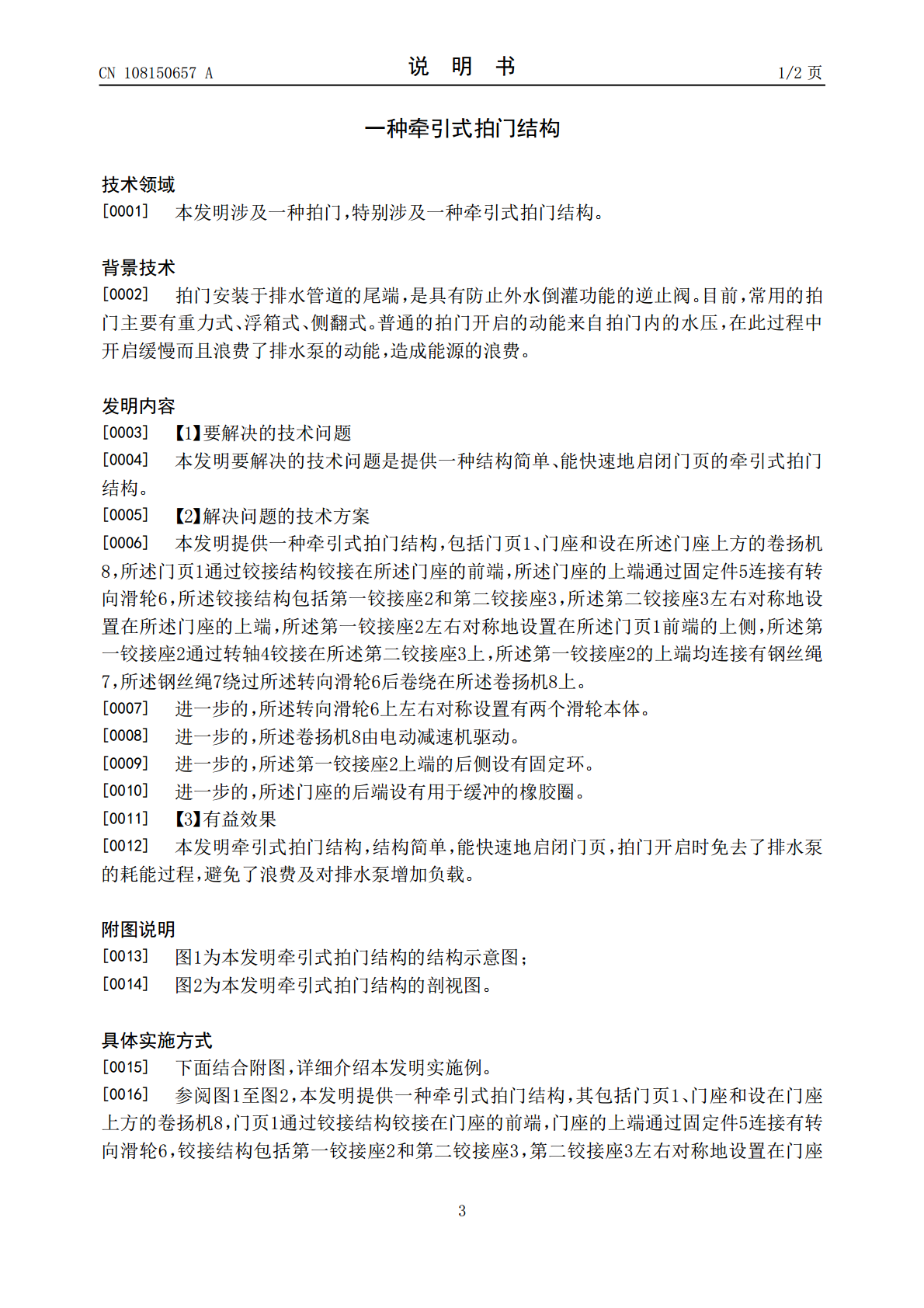

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108150657A(43)申请公布日2018.06.12(21)申请号201711369628.9(22)申请日2017.12.19(71)申请人方芳地址315000浙江省宁波市海曙区洞桥镇程家村20组10号(72)发明人方芳(51)Int.Cl.F16K1/20(2006.01)F16K31/44(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种牵引式拍门结构(57)摘要本发明提供一种牵引式拍门结构，包括门页、门座和设在门座上方的卷扬机，门页通过铰接结构铰接在门座的前端，门座的上端通过固定件连接有转向滑轮，铰接结构包括第一铰接座和第二铰接座，第二铰接座左右对称地设置在门座的上端，第一铰接座左右对称地设置在门页前端的上侧，第一铰接座通过转轴铰接在第二铰接座上，第一铰接座的上端均连接有钢丝绳，钢丝绳绕过转向滑轮后卷绕在卷扬机上。本发明牵引式拍门结构，结构简单，能快速地启闭门页，拍门开启时免去了排水泵的耗能过程，避免了浪费及对排水泵增加负载。CN108150657ACN108150657A权利要求书1/1页1.一种牵引式拍门结构，其特征在于：包括门页(1)、门座和设在所述门座上方的卷扬机(8)，所述门页(1)通过铰接结构铰接在所述门座的前端，所述门座的上端通过固定件(5)连接有转向滑轮(6)，所述铰接结构包括第一铰接座(2)和第二铰接座(3)，所述第二铰接座(3)左右对称地设置在所述门座的上端，所述第一铰接座(2)左右对称地设置在所述门页(1)前端的上侧，所述第一铰接座(2)通过转轴(4)铰接在所述第二铰接座(3)上，所述第一铰接座(2)的上端均连接有钢丝绳(7)，所述钢丝绳(7)绕过所述转向滑轮(6)后卷绕在所述卷扬机(8)上。2.如权利要求1所述的自动耦合式拍门，其特征在于：所述转向滑轮(6)上左右对称设置有两个滑轮本体。3.如权利要求1所述的自动耦合式拍门，其特征在于：所述卷扬机(8)由电动减速机驱动。4.如权利要求1所述的自动耦合式拍门，其特征在于：所述第一铰接座(2)上端的后侧设有固定环。5.如权利要求1所述的自动耦合式拍门，其特征在于：所述门座的后端设有用于缓冲的橡胶圈。2CN108150657A说明书1/2页一种牵引式拍门结构技术领域[0001]本发明涉及一种拍门，特别涉及一种牵引式拍门结构。背景技术[0002]拍门安装于排水管道的尾端，是具有防止外水倒灌功能的逆止阀。目前，常用的拍门主要有重力式、浮箱式、侧翻式。普通的拍门开启的动能来自拍门内的水压，在此过程中开启缓慢而且浪费了排水泵的动能，造成能源的浪费。发明内容[0003]【1】要解决的技术问题[0004]本发明要解决的技术问题是提供一种结构简单、能快速地启闭门页的牵引式拍门结构。[0005]【2】解决问题的技术方案[0006]本发明提供一种牵引式拍门结构，包括门页1、门座和设在所述门座上方的卷扬机8，所述门页1通过铰接结构铰接在所述门座的前端，所述门座的上端通过固定件5连接有转向滑轮6，所述铰接结构包括第一铰接座2和第二铰接座3，所述第二铰接座3左右对称地设置在所述门座的上端，所述第一铰接座2左右对称地设置在所述门页1前端的上侧，所述第一铰接座2通过转轴4铰接在所述第二铰接座3上，所述第一铰接座2的上端均连接有钢丝绳7，所述钢丝绳7绕过所述转向滑轮6后卷绕在所述卷扬机8上。[0007]进一步的，所述转向滑轮6上左右对称设置有两个滑轮本体。[0008]进一步的，所述卷扬机8由电动减速机驱动。[0009]进一步的，所述第一铰接座2上端的后侧设有固定环。[0010]进一步的，所述门座的后端设有用于缓冲的橡胶圈。[0011]【3】有益效果[0012]本发明牵引式拍门结构，结构简单，能快速地启闭门页，拍门开启时免去了排水泵的耗能过程，避免了浪费及对排水泵增加负载。附图说明[0013]图1为本发明牵引式拍门结构的结构示意图；[0014]图2为本发明牵引式拍门结构的剖视图。具体实施方式[0015]下面结合附图，详细介绍本发明实施例。[0016]参阅图1至图2，本发明提供一种牵引式拍门结构，其包括门页1、门座和设在门座上方的卷扬机8，门页1通过铰接结构铰接在门座的前端，门座的上端通过固定件5连接有转向滑轮6，铰接结构包括第一铰接座2和第二铰接座3，第二铰接座3左右对称地设置在门座3CN108150657A说明书2/2页的上端，第一铰接座2左右对称地设置在门页1前端的上侧，第一铰接座2通过转轴4铰接在第二铰接座3上，第一铰接座2的上端均连接有钢丝绳7，钢丝绳7绕过转向滑轮6后卷绕在卷扬机8上。[0017]转向滑轮6上左右对称设置有两个滑轮本体，卷扬机8由电动减速机驱动，第一铰接座
