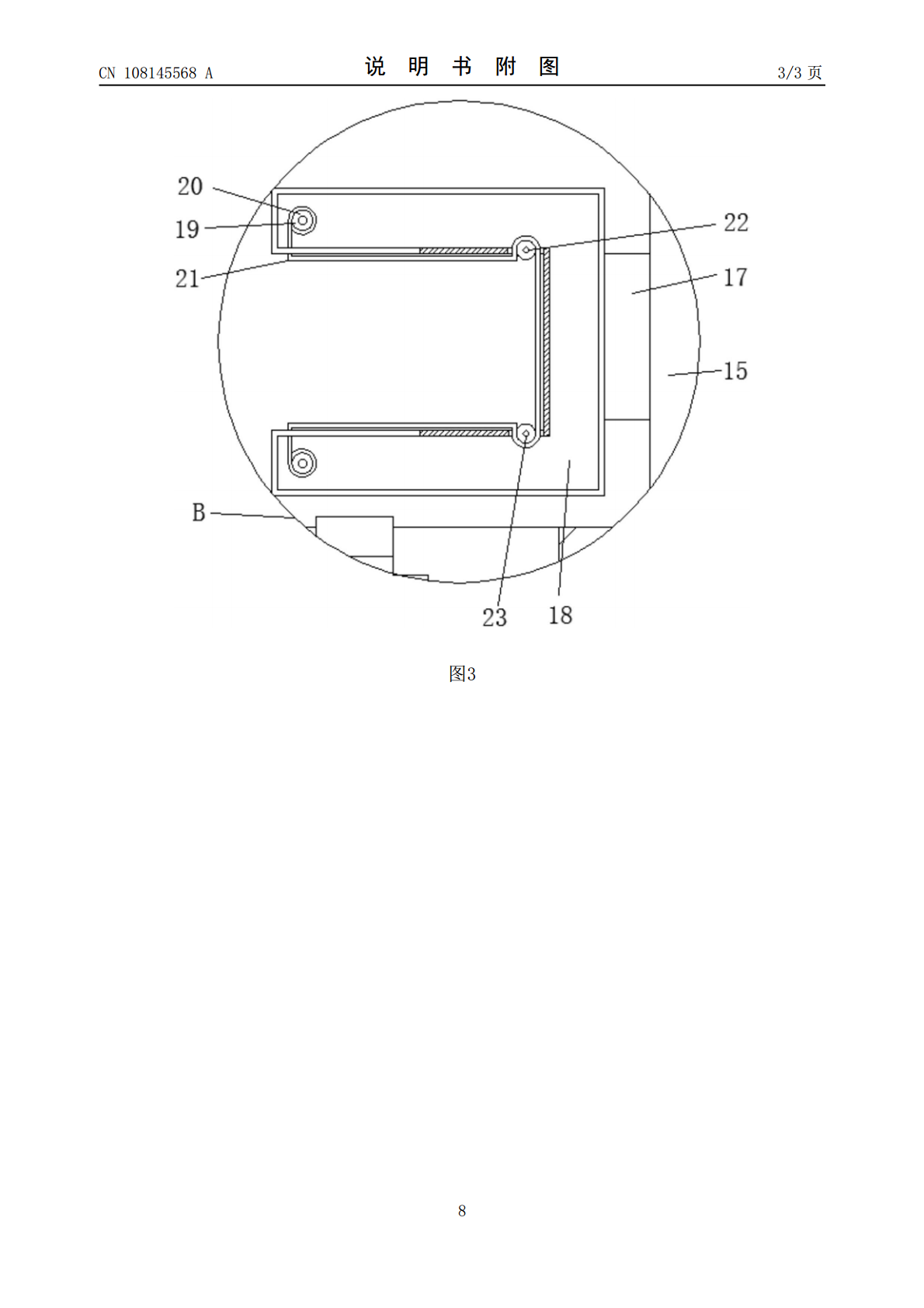

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108145568A(43)申请公布日2018.06.12(21)申请号201810103016.3(22)申请日2018.02.01(71)申请人高海明地址314500浙江省嘉兴市桐乡市石门镇育才路295号(72)发明人高海明陈杰王晨(51)Int.Cl.B24B21/00(2006.01)B24B21/04(2006.01)B24B21/18(2006.01)B24B41/06(2012.01)B24B47/16(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种机床用打磨装置(57)摘要本发明涉及一种机床用打磨装置,机床本体上开设有安装槽,所述安装槽的内侧壁转动连接有中心轴的一端,所述中心轴上固定套接有齿轮,所述中心轴的另一端活动贯穿安装槽的侧壁,所述齿轮啮合齿条,所述齿条的两端均活动套接有第一L型杆。旋转第一螺杆,调节压板的位置,将工件固定,转动中心轴,通过齿轮带动齿条的位置发生移动,使工件插入U型箱体之间,启动电机带动第一圆盘转动,在第一连接杆的作用下,第二连接杆带动第三连接杆和U型箱体实现左右往复移动,同时可通过旋转第二圆盘更换砂纸,方便快捷,此组合结构,利用砂纸的往复运动对工件进行打磨,操作简单,使用方便,大大的节省了人力物力。CN108145568ACN108145568A权利要求书1/1页1.一种机床用打磨装置,包括机床本体(1),其特征在于:所述机床本体(1)上开设有安装槽(2),所述安装槽(2)的内侧壁转动连接有中心轴(3)的一端,所述中心轴(3)上固定套接有齿轮(4),所述中心轴(3)的另一端活动贯穿安装槽(2)的侧壁,所述齿轮(4)啮合齿条(5),所述齿条(5)的两端均活动套接有第一L型杆(6),所述第一L型杆(6)横向段的一端与安装槽(2)的内侧壁连接,所述齿条(5)的上端面连接有第二L型杆(7),所述第二L型杆(7)的竖向段上开设有贯穿孔(9),所述第二L型杆(7)上开设的第一通孔的内壁上开设有螺纹,所述第一通孔螺纹连接有第一螺杆(10),所述第一螺杆(10)的下端连接有压板(11),所述第二L型杆(7)靠近压板(11)的竖向段侧壁连接有连接板(8);所述机床本体(1)内开设有安装腔(12),所述安装腔(12)的内侧壁连接有电机,所述电机上的转轴连接有第一圆盘(13),所述第一圆盘(13)的侧壁边缘处转动连接有第一连接杆(14)的一端,所述第一连接杆(14)的另一端转动连接有第二连接杆(15),所述第二连接杆(15)活动套接有滑套(16),所述滑套(16)的外圈与安装腔(12)的侧壁连接,所述第二连接杆(15)的侧壁连接有第三连接杆(17)的一端,所述第三连接杆(17)的另一端活动贯穿安装腔(12)的侧壁并连接有U型箱体(18),所述U型箱体(18)两端的内侧壁均连接有第二螺杆(19),所述第二螺杆(19)活动套接有第二圆盘(20),所述第二螺杆(19)位于第二圆盘(20)的两侧均螺纹连接有螺帽,两个所述第二圆盘(20)的外圈分别连接砂纸(21)的两端,所述砂纸(21)绕过第一滑轮(22)和第二滑轮(23),第一滑轮(22)位于第二滑轮(23)的上方,所述第一滑轮(22)和第二滑轮(23)均与U型箱体(18)侧壁上开设的第二通孔的内侧壁连接。2.根据权利要求1所述的一种机床用打磨装置,其特征在于:两个所述第一L型杆(6)对称设置。3.根据权利要求1所述的一种机床用打磨装置,其特征在于:所述贯穿孔(9)的最低点与连接板(8)的上端面在同一水平线上。4.根据权利要求1所述的一种机床用打磨装置,其特征在于:所述连接板(8)的上端面和压板(11)的下端面上均开设有防滑纹。5.根据权利要求1所述的一种机床用打磨装置,其特征在于:所述中心轴(3)位于安装槽(2)外部的一端连接有摇杆。6.根据权利要求5所述的一种机床用打磨装置,其特征在于:所述摇杆上活动套接有橡胶环。7.根据权利要求1所述的一种机床用打磨装置,其特征在于:所述第一滑轮(22)和第二滑轮(23)位于同一竖直线上。2CN108145568A说明书1/3页一种机床用打磨装置技术领域[0001]本发明涉及打磨技术领域,具体为一种机床用打磨装置。背景技术[0002]金属、木料材质的工件在制造过程中,常常会出现工件表面较为粗糙的现象,此时操作者一般手拿砂纸对工件进行打磨,这种打磨方式,不仅浪费人力,而且打磨过程需要较长的时间,浪费时间,因此需要一种改变工件粗糙度的打磨装置。发明内容[0003]本发明的目的在于提供一种机床用打磨装置,以解决上述背景技术中提出的问题。[0004]为实现上述目的,本发明提供如下技术方案:[0005]一种机床用打磨装置,包括机床本体,所
