多功能医用轴位翻身器.pdf

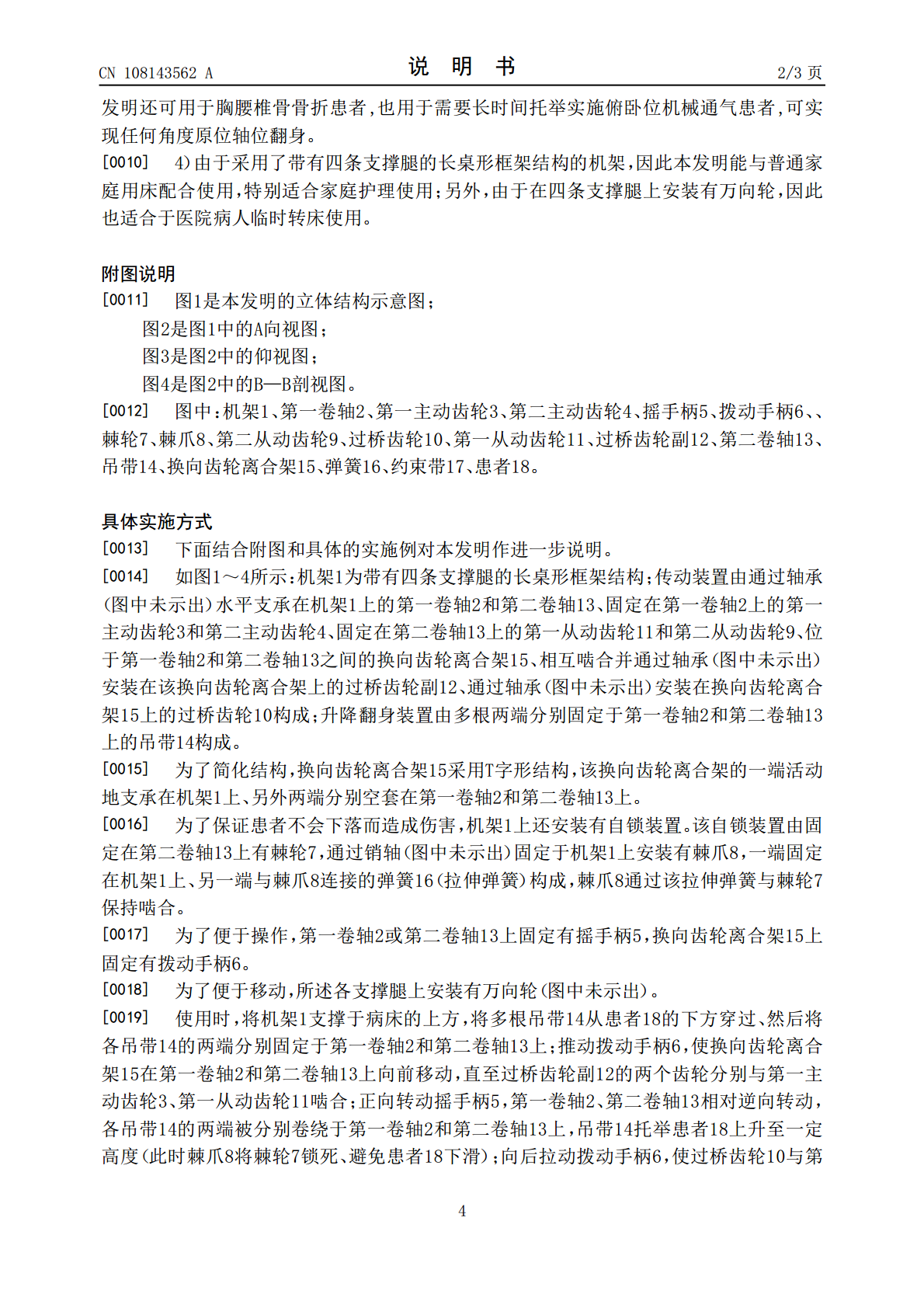

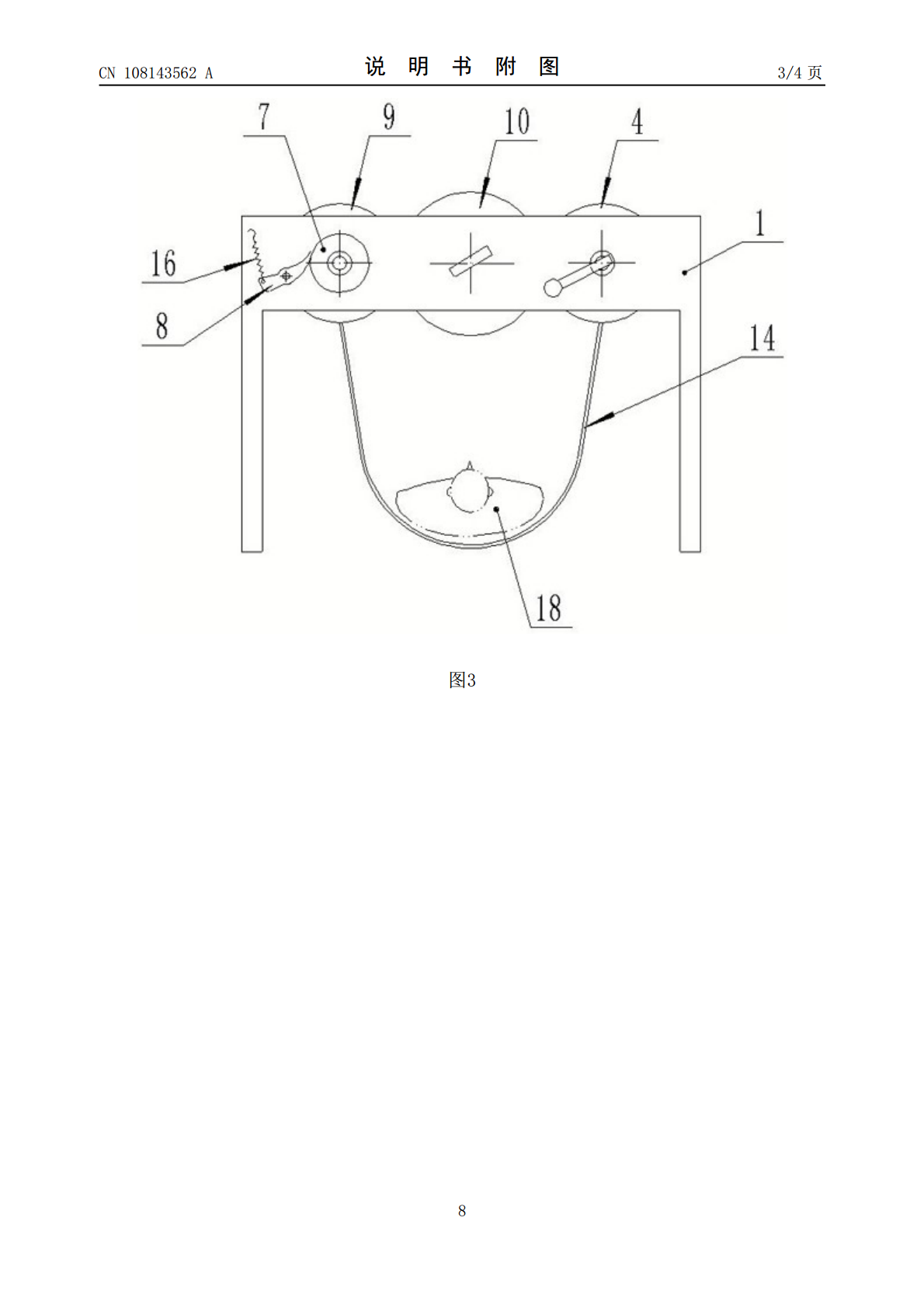

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108143562A(43)申请公布日2018.06.12(21)申请号201810143450.4(22)申请日2018.02.12(71)申请人王灵地址556000贵州省黔东南苗族侗族自治州凯里市金井路8号黔东南苗族侗族自治州人民医院重症医学科(72)发明人王灵刘凯凤王振华房晓彬杨勇灵张郑平周建林杨劲松潘俊宇杨潇余敏彭明虹(74)专利代理机构贵阳春秋知识产权代理事务所(普通合伙)52109代理人杨云(51)Int.Cl.A61G7/057(2006.01)A61G7/10(2006.01)权利要求书1页说明书3页附图4页(54)发明名称多功能医用轴位翻身器(57)摘要本发明公开了一种多功能医用轴位翻身器，属于医疗护理设备。它包括机架、传动装置、升降翻身装置；机架（1）为长桌形框架结构，传动装置由支承在机架（1）上的第一卷轴（2）和第二卷轴（13）、固定在第一卷轴（2）上的第一主动齿轮（3）和第二主动齿轮（4）、固定在第二卷轴（13）上的第一从动齿轮（11）和第二从动齿轮（9）、位于第一卷轴（2）和第二卷轴（13）之间的换向齿轮离合架（15）、位于该换向齿轮离合架上的过桥齿轮副（12）、位于换向齿轮离合架（15）上的过桥齿轮（10）构成；升降翻身装置由多根固定于第一卷轴（2）和第二卷轴（13）上的吊带（14）构成。本发明结构简单操作方便，可与普通家用床配套使用。CN108143562ACN108143562A权利要求书1/1页1.一种多功能医用轴位翻身器，包括机架、传动装置、升降翻身装置；其特征在于：机架（1）为带有四条支撑腿的长桌形框架结构，所述传动装置由水平支承在机架（1）上的第一卷轴（2）和第二卷轴（13）、固定在第一卷轴（2）上的第一主动齿轮（3）和第二主动齿轮（4）、固定在第二卷轴（13）上的第一从动齿轮（11）和第二从动齿轮（9）、位于第一卷轴（2）和第二卷轴（13）之间的换向齿轮离合架（15）、相互啮合并安装在该换向齿轮离合架上的过桥齿轮副（12）、安装在换向齿轮离合架（15）上的过桥齿轮（10）构成；所述升降翻身装置由多根两端分别固定于第一卷轴（2）和第二卷轴（13）上的吊带（14）构成。2.根据权利要求1所述的多功能医用轴位翻身器，其特征在于：换向齿轮离合架（15）呈T字形结构，该换向齿轮离合架的一端活动地支承在机架（1）上、另外两端分别活动地支承在第一卷轴（2）和第二卷轴（13）上。3.根据权利要求1或2所述的多功能医用轴位翻身器，其特征在于：在第一卷轴（2）或第二卷轴（13）上固定有棘轮（7），机架（1）上安装有棘爪（8），该棘爪通过固定在机架（1）上的弹簧（16）与棘轮（7）保持啮合。4.根据权利要求1或2所述的多功能医用轴位翻身器，其特征在于：第一卷轴（2）或第二卷轴（13）上固定有摇手柄（5），换向齿轮离合架（15）上固定有拨动手柄（6）。5.根据权利要求3所述的多功能医用轴位翻身器，其特征在于：第一卷轴（2）或第二卷轴（13）上固定有摇手柄（5），换向齿轮离合架（15）上固定有拨动手柄（6）。6.根据权利要求1或2所述的多功能医用轴位翻身器，其特征在于：所述各支撑腿上安装有万向轮。7.根据权利要求3所述的多功能医用轴位翻身器，其特征在于：所述各支撑腿上安装有万向轮。8.根据权利要求4所述的多功能医用轴位翻身器，其特征在于：所述各支撑腿上安装有万向轮。2CN108143562A说明书1/3页多功能医用轴位翻身器技术领域[0001]本发明涉及一种医用翻身装置，尤其涉及一种多功能医用轴位翻身器；属于医疗护理设备。背景技术[0002]众所周知，在护理年老体弱、瘫痪、胸腰椎骨折、严重肥胖等生活难以自理的病人时，为了避免褥疮，需要经常对其进行擦洗、翻身和按摩，有时甚至需要特殊体位方能实施治疗（如：俯卧位机械通气）；翻身通常需要多人协同才能完成。在更换床单或转床时，更是需要多人将患者托起才可完成。上述工作不仅体力消耗大、操作麻烦，而且还需具备一定的护理经验和技巧，稍有不慎即会对患者造成痛苦或伤害。[0003]为此，市面上出现了形形色色、各式各样的医用翻身床，如“CN103479489B”、“CN101683295B”、“CN205649601U”、“CN205163465U”等。这些专用翻身床虽然能够有效克服人工护理劳动强度大、操作麻烦等缺陷，但结构复杂、售价高、占地面积大；通常只适合医院使用，对于普通家庭则不适用。发明内容[0004]针对现有技术中存在的上述缺陷，本发明旨在提供一种能够与普通家庭用床配合使用的多功能医用轴位翻身器。[0005]为了实现上述目的，本发明采用以下技术方案：它包括机架、传动装置、升降翻身装置；机架为带有四
