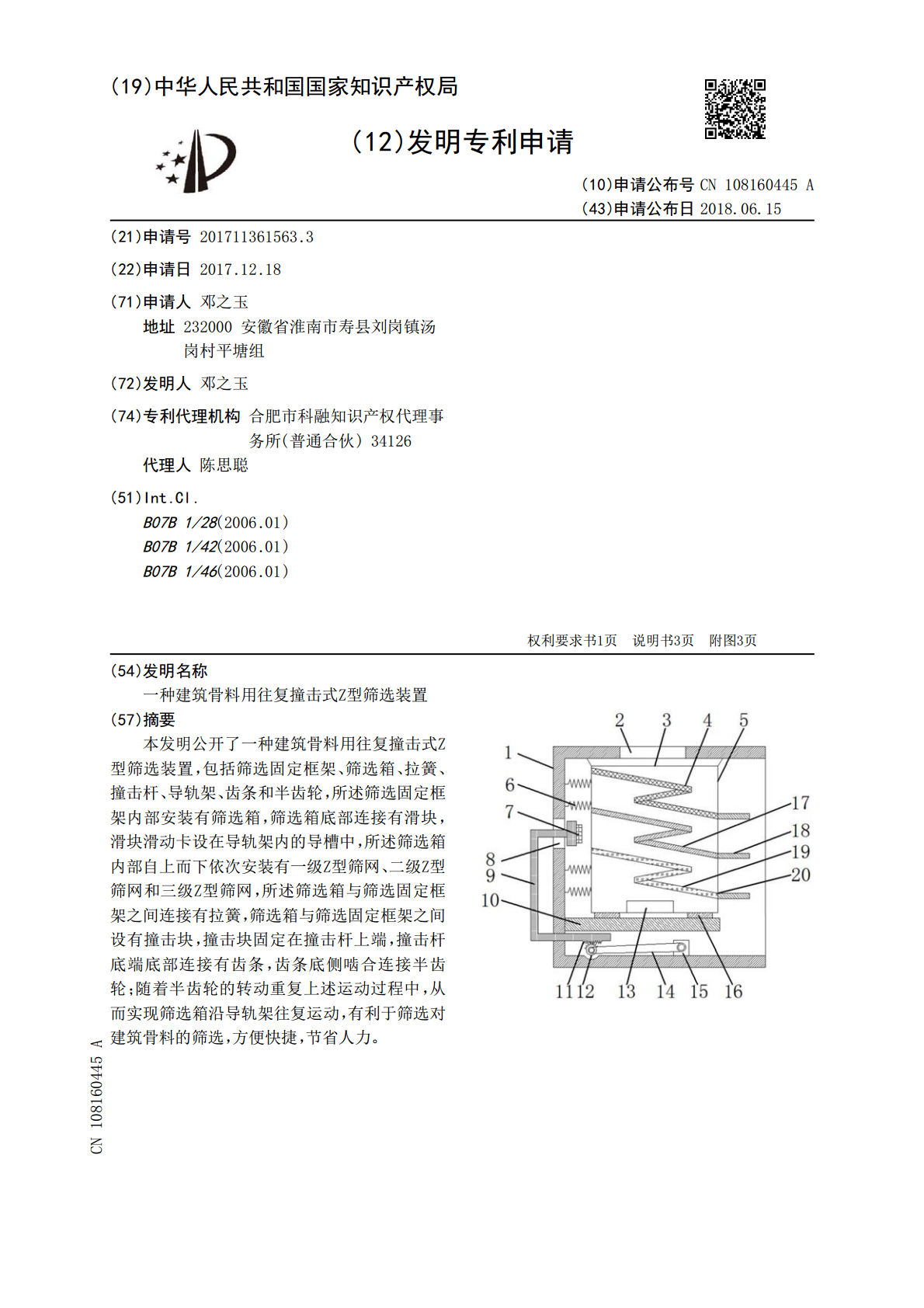

一种建筑骨料用往复撞击式Z型筛选装置.pdf

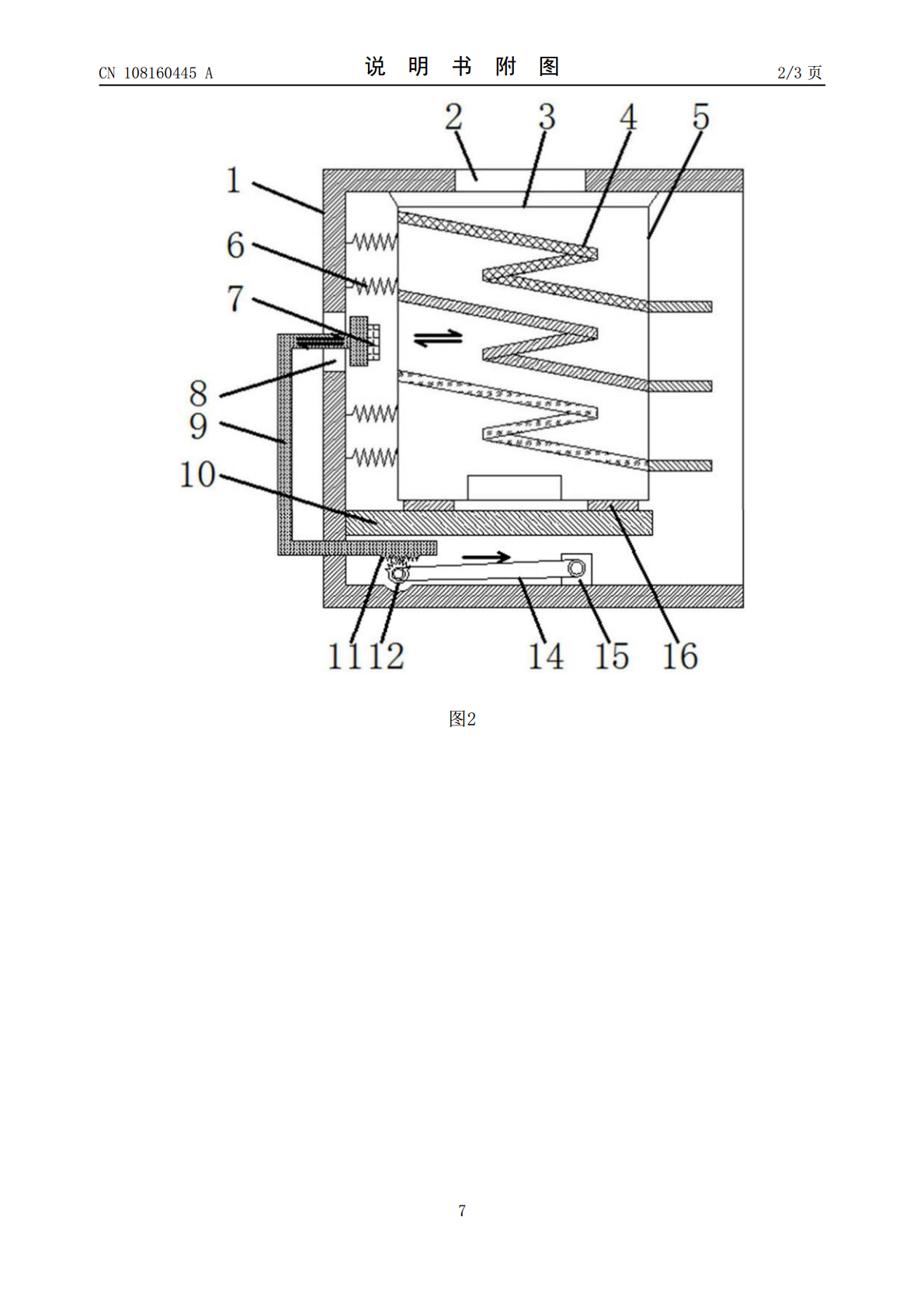

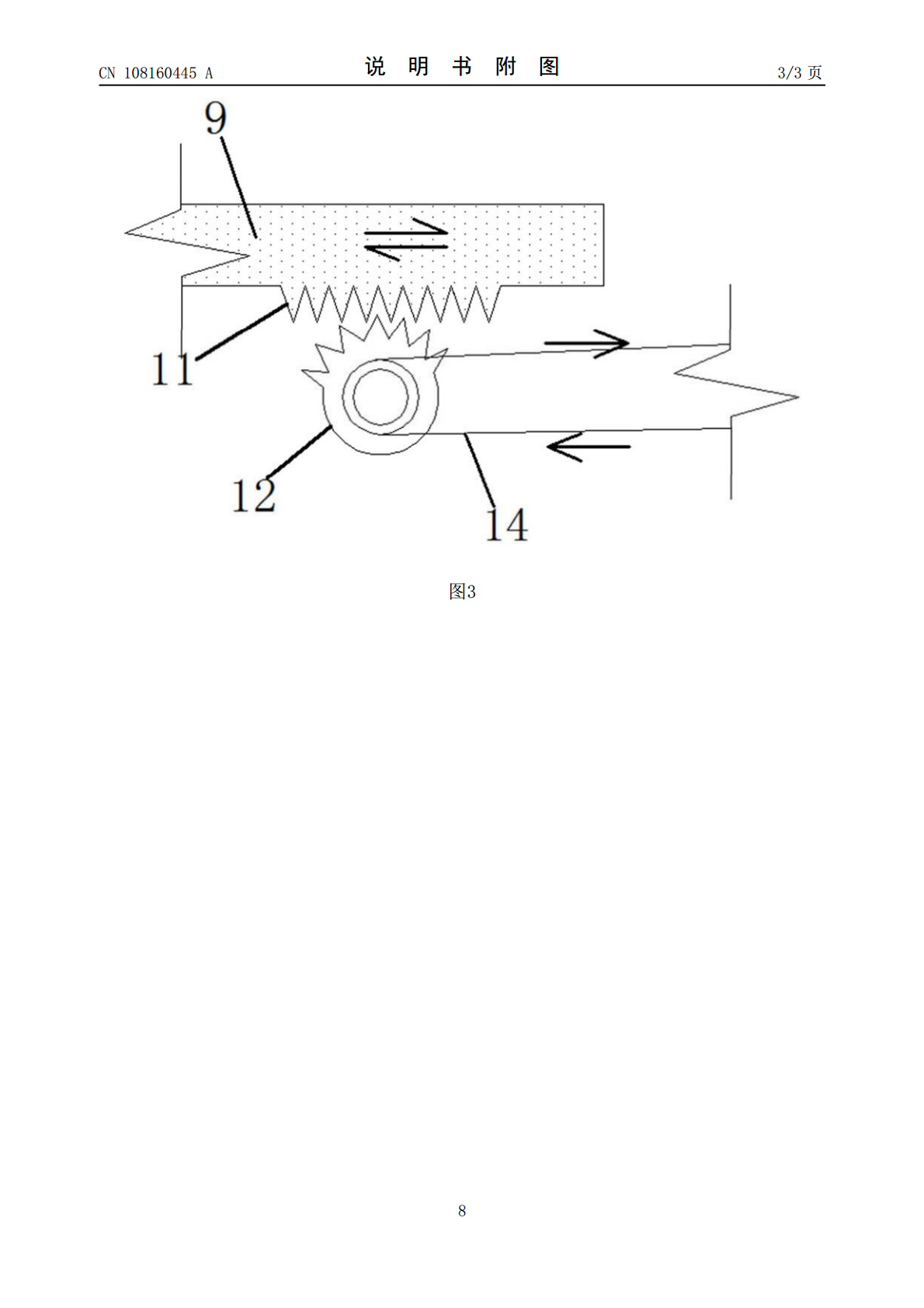

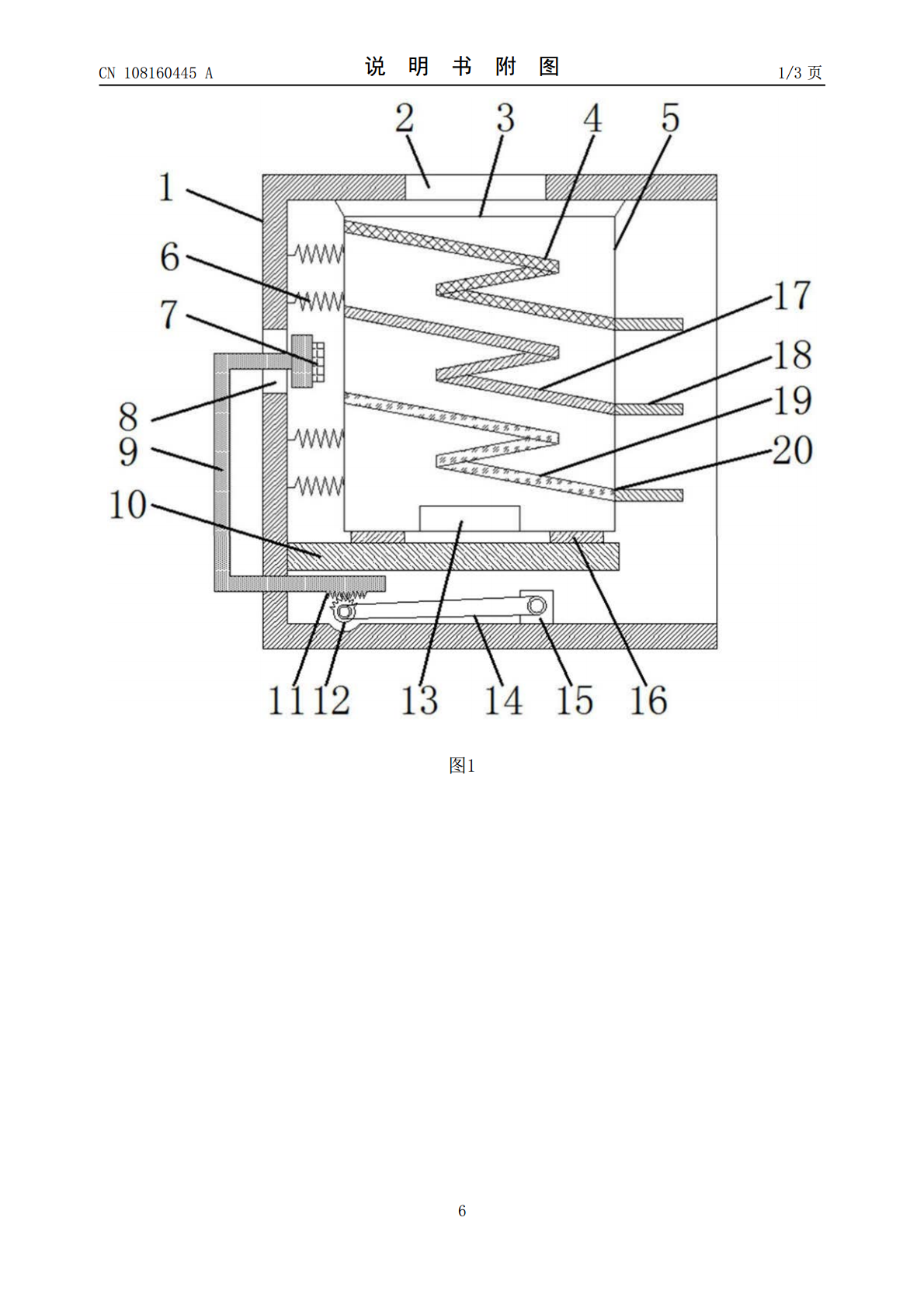

本发明公开了一种建筑骨料用往复撞击式Z型筛选装置，包括筛选固定框架、筛选箱、拉簧、撞击杆、导轨架、齿条和半齿轮，所述筛选固定框架内部安装有筛选箱，筛选箱底部连接有滑块，滑块滑动卡设在导轨架内的导槽中，所述筛选箱内部自上而下依次安装有一级Z型筛网、二级Z型筛网和三级Z型筛网，所述筛选箱与筛选固定框架之间连接有拉簧，筛选箱与筛选固定框架之间设有撞击块，撞击块固定在撞击杆上端，撞击杆底端底部连接有齿条，齿条底侧啮合连接半齿轮；随着半齿轮的转动重复上述运动过程中，从而实现筛选箱沿导轨架往复运动，有利于筛选对建筑骨
2023-08-31
10
479KB
一种建筑骨料用直列凸轮撞击式多级筛选装置.pdf
本发明公开了一种建筑骨料用直列凸轮撞击式多级筛选装置，包括动力箱、筛选箱和顶块，所述筛选箱顶端安装有加料斗，加料斗底部与筛选箱内部的筛料腔室连通，所述筛选箱内自上而下依次安装有第一滤网、第二滤网、第三滤网和第四滤网；所述筛选箱底部安装有动力箱，动力箱内架设有旋转轴，旋转轴一端连接电机，旋转轴上固定有凸轮，凸轮上侧相抵设有撞击块，撞击块固定在顶杆的底端，顶杆穿过筛选箱连接顶块；对建筑骨料逐级过滤；凸轮旋转时带动顶杆向上运动，将筛选箱内的第一滤网、第二滤网、第三滤网和第四滤网顶撞使滤网产生振动，有利于对建筑骨
2023-08-31
10
441KB
一种往复升降式筛选装置.pdf
本发明公开了一种往复升降式筛选装置，包括一级筛板、筛沙箱体、活塞杆、撑杆、二级筛板和凸轮，所述筛沙箱体顶端通过螺栓连接上盖板，筛沙箱体底端通过螺栓连接下盖板，下盖板与上盖板之间的筛沙箱体内安装有一级筛板和二级筛板，所述一级筛板和二级筛板之间安装有活塞杆，活塞杆侧壁上固定有铰接座，活塞杆上侧和下侧通过撑杆与固定在一级筛板和二级筛板上的铰接座连接，所述活塞杆一端穿出筛沙箱体连接撞击块；在活塞杆驱动下通过铰接的撑杆带动一级筛板和二级筛板在筛沙箱体往复升降运动，从而将一级筛板和二级筛板上的沙子振动筛选，方便实现对
2023-08-31
10
416KB

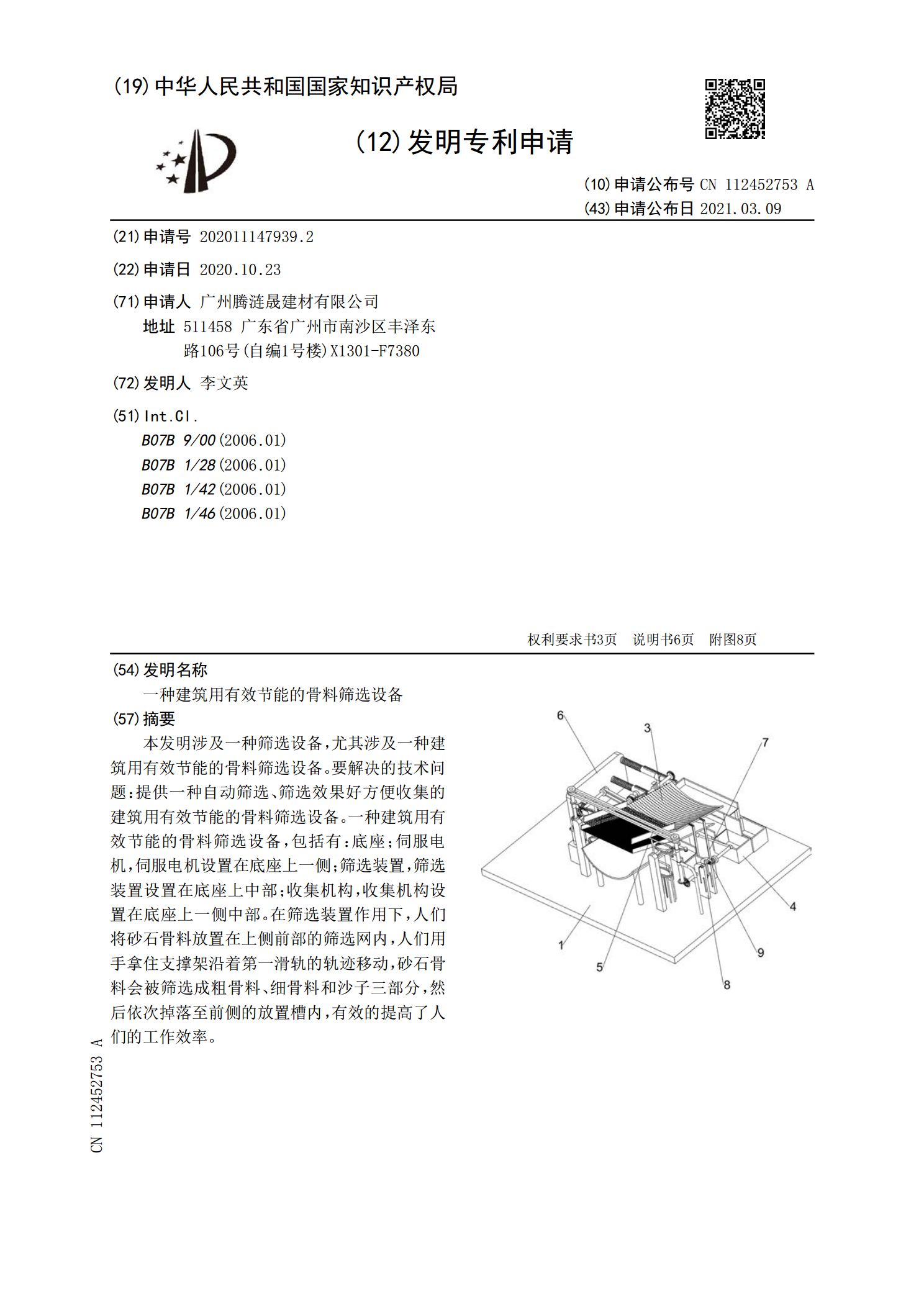

一种建筑用有效节能的骨料筛选设备.pdf
本发明涉及一种筛选设备，尤其涉及一种建筑用有效节能的骨料筛选设备。要解决的技术问题：提供一种自动筛选、筛选效果好方便收集的建筑用有效节能的骨料筛选设备。一种建筑用有效节能的骨料筛选设备，包括有：底座；伺服电机，伺服电机设置在底座上一侧；筛选装置，筛选装置设置在底座上中部；收集机构，收集机构设置在底座上一侧中部。在筛选装置作用下，人们将砂石骨料放置在上侧前部的筛选网内，人们用手拿住支撑架沿着第一滑轨的轨迹移动，砂石骨料会被筛选成粗骨料、细骨料和沙子三部分，然后依次掉落至前侧的放置槽内，有效的提高了人们的工作
2023-05-31
10
775KB
一种用于建筑砂石骨料的粉碎多级筛选装置.pdf
本发明公开了一种用于建筑砂石骨料的粉碎多级筛选装置，属于建筑机械技术领域，包括筛选箱和位于筛选箱下端的驱动箱，驱动轴左端中部设有第一曲柄机构，第一曲柄机构上端安装有第一连杆，第一连杆上端连接有振动板，驱动轴右端中部安装有第三曲柄机构，第三曲柄机构上端安装有第三连杆，第三连杆上端穿过振动板连接有第一筛选板，驱动轴中部连接有第二曲柄机构，第二曲柄机构上端连接有第二连杆，第二连杆上端穿过振动板和第一筛选板连接有第二筛选板，固定板上端中部安装有旋转轴，旋转轴中部安装有蜗轮，蜗轮前端啮合有蜗杆，蜗杆两端连接有从动轴
2023-08-29
10
901KB
