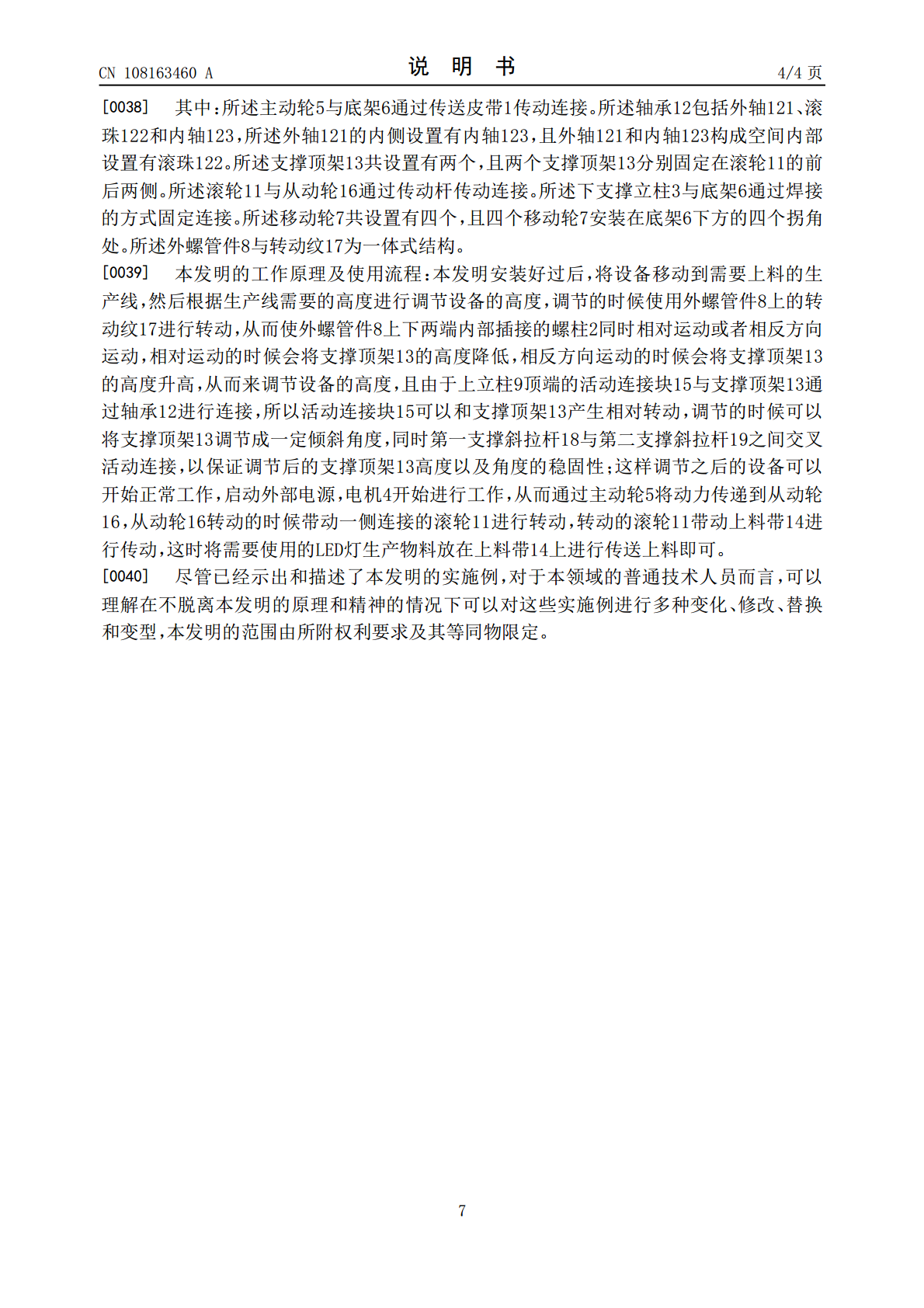

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108163460A(43)申请公布日2018.06.15(21)申请号201711493585.5(22)申请日2017.12.30(71)申请人汤兴力地址321100浙江省金华市兰溪市梅江镇半源村(72)发明人汤兴力(51)Int.Cl.B65G23/04(2006.01)B65G41/00(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种LED灯生产用上料装置(57)摘要本发明提供一种LED灯生产用上料装置，包括支撑顶架，所述支撑顶架的左右两侧端分别架设有滚轮，上料带环绕并套设在该两个滚轮之间，通过两个滚轮自转运动以驱动该上料带进行传动；两个滚轮与支撑顶架之间的连接处均设置有用于驱动对应滚轮自转运动的转轴；本发明根据生产线所需高度/角度进行针对性地调节传送设备的角度及高度，调节的时候使用外螺管件上的转动纹进行转动，从而使外螺管件上下两端内部插接的螺柱同时相对运动或者相反方向运动，相对运动的时候会将支撑顶架对应一侧的高度降低，相反方向运动的时候会将支撑顶架对应一侧的高度升高，从而来调节支撑顶架倾斜角度以及整体传送设备的高度。CN108163460ACN108163460A权利要求书1/2页1.一种LED灯生产用上料装置，包括支撑顶架(13)，其特征在于：所述支撑顶架(13)的左右两侧端分别架设有滚轮(11)，上料带(14)环绕并套设在该两个滚轮(11)之间，通过两个滚轮(11)自转运动以驱动该上料带(14)进行传动；两个滚轮(11)与支撑顶架(13)之间的连接处均设置有用于驱动对应滚轮(11)自转运动的转轴(10)；位于左侧端的滚轮(11)与从动轮(16)同轴传动连接，在支撑顶架(13)的前后两侧下方均设置有上支撑立柱(9)，且上支撑立柱(9)与支撑顶架(13)的连接处设置有活动连接块(15)，所述活动连接块(15)固定安装在上支撑立柱(9)顶端，且所述活动连接块(15)通过轴承(12)与支撑顶架(13)连接；两根上支撑立柱(9)的底端部均向下嵌套在对应外螺管件(8)内，且两根上支撑立柱(9)分别向下与对应的外螺管件(8)螺纹配合连接；两根下支撑立柱(3)的顶端部均向上嵌套在对应外螺管件(8)内，且两根下支撑立柱(3)分别向上与对应的外螺管件(8)螺纹配合连接；在上支撑立柱(9)的底端部与外螺管件(8)的内部螺纹连接处以及在下支撑立柱(3)的顶端部与外螺管件(8)的内部螺纹连接处均设置有螺柱(2)，所述外螺管件(8)的外部中间位置处设置有转动纹(17)；所述下支撑立柱(3)的底端部设置有底架(6)，所述底架(6)的下方设置有多个移动轮(7)，在底架(6)上且靠近其中一根下支撑立柱(3)一侧位置上设置有用于驱动主动轮(5)进行自转运动的电机(4)，所述电机(4)的旋转输出轴与主动轮(5)同轴传动连接，所述电机(4)与外部电源电性连接；第一支撑斜拉杆(18)与第二支撑斜拉杆(19)之间交叉活动连接；第一支撑斜拉杆(18)顶端与位于右侧的上支撑立柱(9)顶端上的活动连接块(15)铰接，第一支撑斜拉杆(18)底端与位于左侧的下支撑立柱(3)底端铰接，第二支撑斜拉杆(19)顶端与位于左侧的上支撑立柱(9)顶端上的活动连接块(15)铰接，第二支撑斜拉杆(19)底端与与位于右侧的下支撑立柱(3)底端铰接；在第一支撑斜拉杆(18)的中间部位上以及在第二支撑斜拉杆(19)的中间部位上均设置有限位槽孔(120)，且这两个限位槽孔(120)长度均大于轴承(12)的宽度；在第一支撑斜拉杆(18)中间部位的限位槽孔(120)以及第二支撑斜拉杆(19)中间部位的限位槽孔(120)内贯穿通过一个轴承(12)以实现第一支撑斜拉杆(18)与第二支撑斜拉杆(19)之间交叉活动连接。2.根据权利要求1所述的一种LED灯生产用上料装置，其特征在于：所述主动轮(5)与底架(6)通过传送皮带(1)传动连接。3.根据权利要求1所述的一种LED灯生产用上料装置，其特征在于：所述轴承(12)包括外轴(121)、滚珠(122)和内轴(123)，所述外轴(121)的内侧设置有内轴(123)，且外轴(121)和内轴(123)构成空间内部设置有滚珠(122)。4.根据权利要求1所述的一种LED灯生产用上料装置，其特征在于：所述支撑顶架(13)共设置有两个，且两个支撑顶架(13)分别固定在滚轮(11)的前后两侧。5.根据权利要求1所述的一种LED灯生产用上料装置，其特征在于：所述滚轮(11)与从动轮(16)通过传动杆传动连接。6.根据权利要求1所述的一种LED灯生产用上料装置，其特征在于：所述下支撑立柱(3)2CN108163460A权利要求书2/2页与底架(6)通过焊接的方式固定连接
