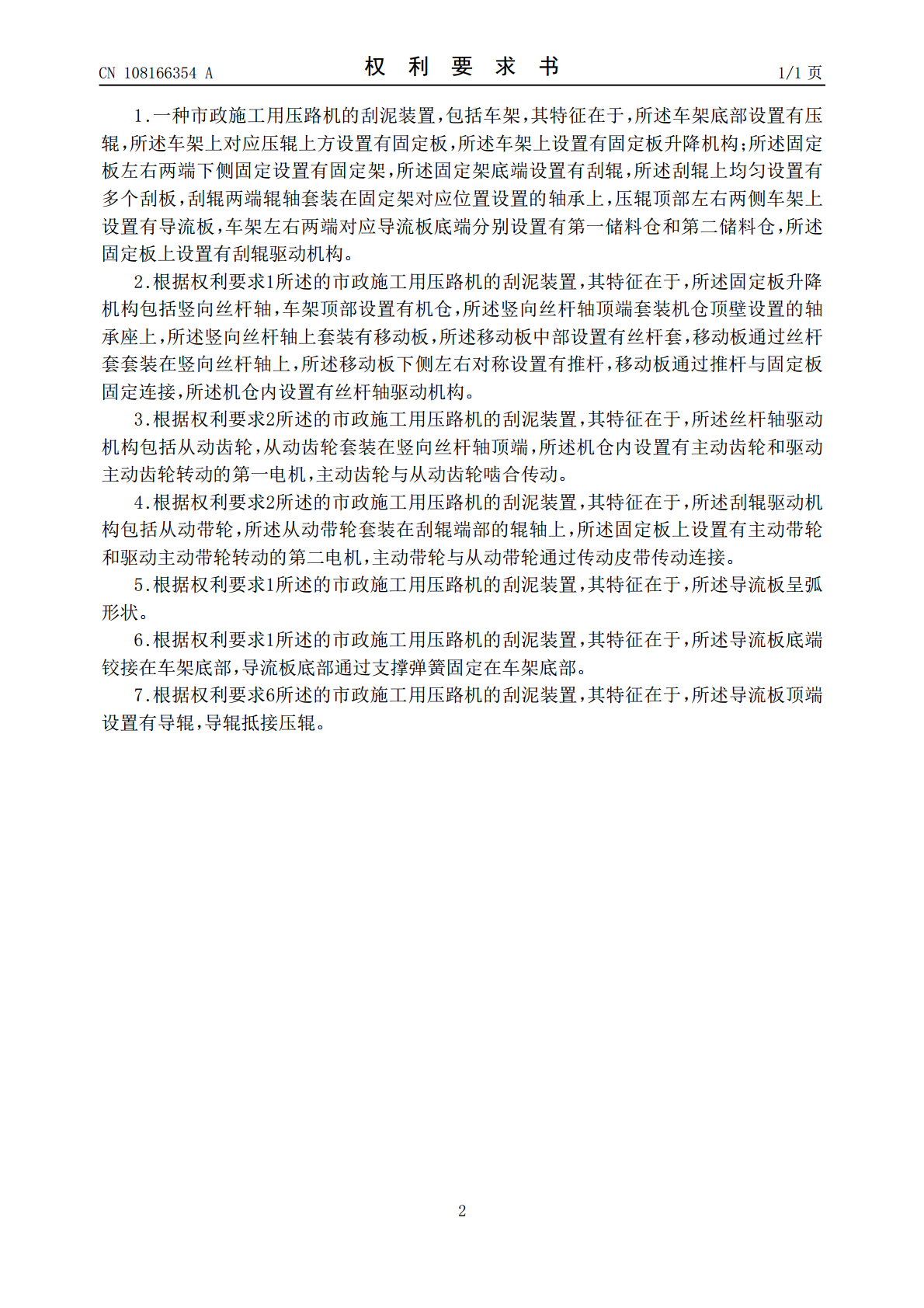

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108166354A(43)申请公布日2018.06.15(21)申请号201711478026.7(22)申请日2017.12.29(71)申请人郑州国知网络技术有限公司地址450000河南省郑州市高新技术产业开发区瑞达路96号创业中心1号楼C508室(72)发明人郜佩环(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人姜庆梅(51)Int.Cl.E01C19/23(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种市政施工用压路机的刮泥装置(57)摘要本发明公开了一种市政施工用压路机的刮泥装置，包括车架，所述车架底部设置有压辊，本发明提供一种市政施工用压路机的刮泥装置，结构设置巧妙且布置合理，第一电机驱动主动齿轮转动，主动齿轮与从动齿轮啮合传动驱动竖向丝杆轴转动，竖向丝杆轴驱动丝杆套上下运动，丝杆套带动移动板上下运动，移动板通过推杆带动固定板上下运动实现升降，固定板升降过程中带动固定架上下运动，固定架带动刮辊上下运动，进而调节刮辊与压辊之间的距离，第二电机驱动主动带轮转动，主动带轮通过传动皮带驱动从动带轮转动，进而驱动刮辊转动，刮辊上的刮板对压辊进行高效刮泥，刮下的泥土经过导流板导流后分别进入第一储料仓和第二储料仓中。CN108166354ACN108166354A权利要求书1/1页1.一种市政施工用压路机的刮泥装置，包括车架，其特征在于，所述车架底部设置有压辊，所述车架上对应压辊上方设置有固定板，所述车架上设置有固定板升降机构；所述固定板左右两端下侧固定设置有固定架，所述固定架底端设置有刮辊，所述刮辊上均匀设置有多个刮板，刮辊两端辊轴套装在固定架对应位置设置的轴承上，压辊顶部左右两侧车架上设置有导流板，车架左右两端对应导流板底端分别设置有第一储料仓和第二储料仓，所述固定板上设置有刮辊驱动机构。2.根据权利要求1所述的市政施工用压路机的刮泥装置，其特征在于，所述固定板升降机构包括竖向丝杆轴，车架顶部设置有机仓，所述竖向丝杆轴顶端套装机仓顶壁设置的轴承座上，所述竖向丝杆轴上套装有移动板，所述移动板中部设置有丝杆套，移动板通过丝杆套套装在竖向丝杆轴上，所述移动板下侧左右对称设置有推杆，移动板通过推杆与固定板固定连接，所述机仓内设置有丝杆轴驱动机构。3.根据权利要求2所述的市政施工用压路机的刮泥装置，其特征在于，所述丝杆轴驱动机构包括从动齿轮，从动齿轮套装在竖向丝杆轴顶端，所述机仓内设置有主动齿轮和驱动主动齿轮转动的第一电机，主动齿轮与从动齿轮啮合传动。4.根据权利要求2所述的市政施工用压路机的刮泥装置，其特征在于，所述刮辊驱动机构包括从动带轮，所述从动带轮套装在刮辊端部的辊轴上，所述固定板上设置有主动带轮和驱动主动带轮转动的第二电机，主动带轮与从动带轮通过传动皮带传动连接。5.根据权利要求1所述的市政施工用压路机的刮泥装置，其特征在于，所述导流板呈弧形状。6.根据权利要求1所述的市政施工用压路机的刮泥装置，其特征在于，所述导流板底端铰接在车架底部，导流板底部通过支撑弹簧固定在车架底部。7.根据权利要求6所述的市政施工用压路机的刮泥装置，其特征在于，所述导流板顶端设置有导辊，导辊抵接压辊。2CN108166354A说明书1/3页一种市政施工用压路机的刮泥装置技术领域[0001]本发明涉及市政道路施工设备技术领域，具体是一种市政施工用压路机的刮泥装置。背景技术[0002]在我国，市政设施是指在城市区、镇(乡)规划建设范围内设置、基于政府责任和义务为居民提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等。城市生活配套的各种公共基础设施建设都属于市政工程范畴，比如常见的城市道路，桥梁，地铁，比如与生活紧密相关的各种管线:雨水，污水，上水，中水，电力(红线以外部分)，电信，热力，燃气等，还有广场，城市绿化等的建设，都属于市政工程范畴；目前，在市政道路建设中，需要多次的铺设路面基层，在铺设后就需要用压路机将路基表面压实，但是在压路机碾压路面时，经常出现压路机轮表面粘有许多固体，尤其是在铺设沥青混凝土路面时，传统的压路机轮两边安装的固定的刮板与轮之间的距离过大，不易刮除压路机压辊表面的粘土，且拆装困难，用人工清理又费时费力，大大降低了压路机的工作效率。发明内容[0003]本发明的目的在于提供一种市政施工用压路机的刮泥装置，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种市政施工用压路机的刮泥装置，包括车架，所述车架底部设置有压辊，所述车架上对应压辊上方设置有固定板，所述车架上设置有固定板升降机构；所述固定板左右两端下侧固定设置有固定架，所述固定架底端设置有刮辊，所述刮辊上均匀设
