一种适用范围广的具有除冰功能的轨道清理设备.pdf

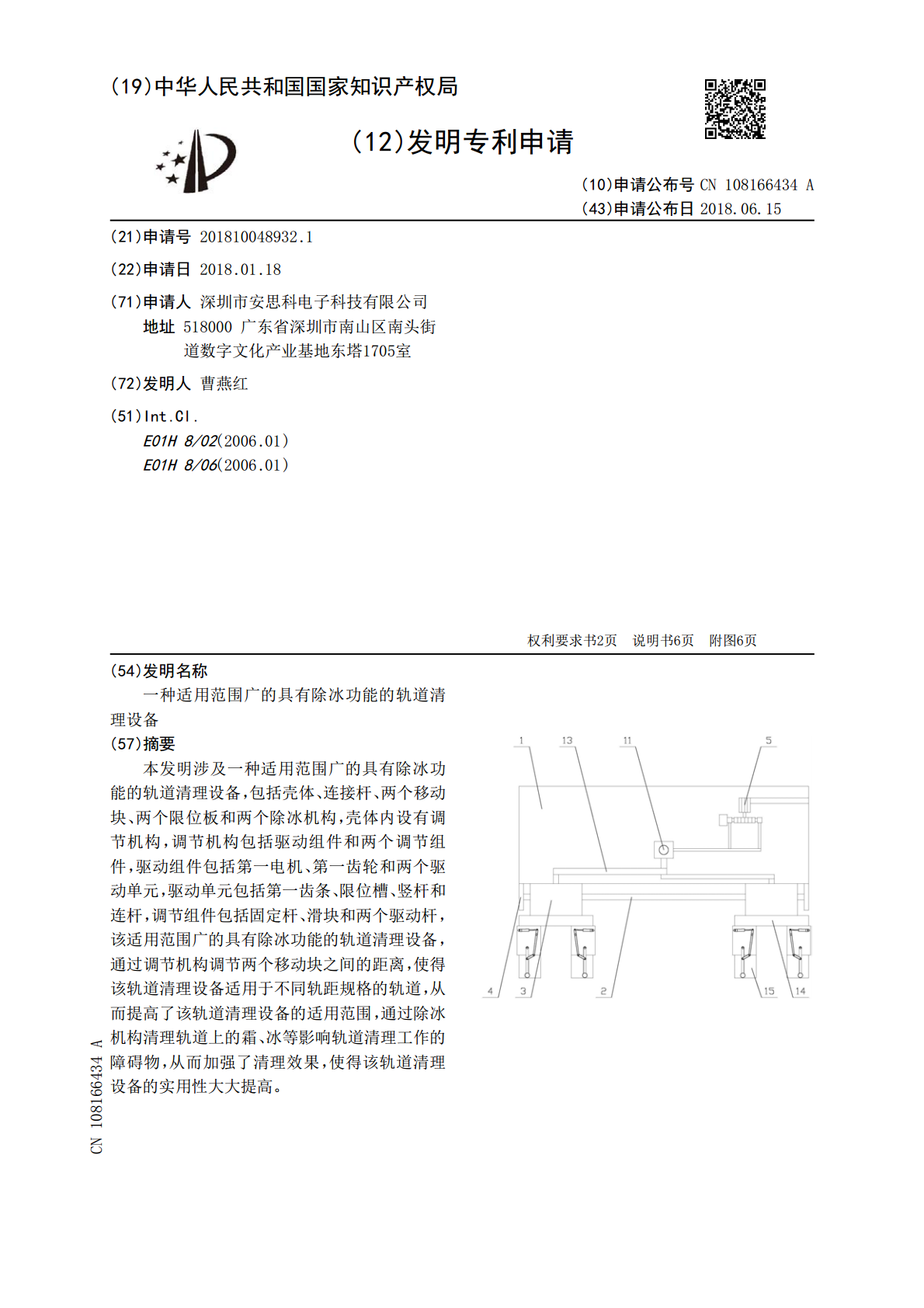

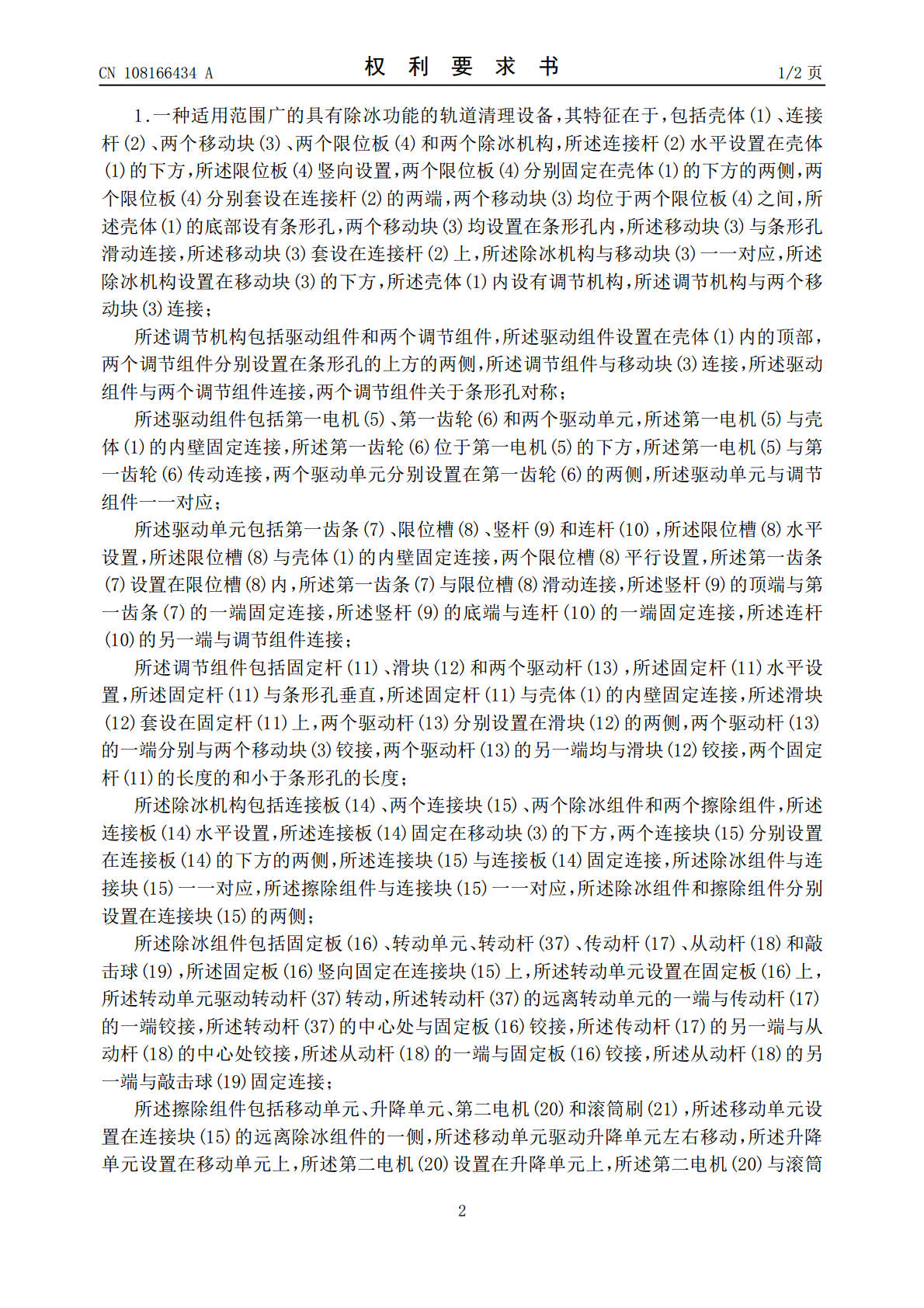

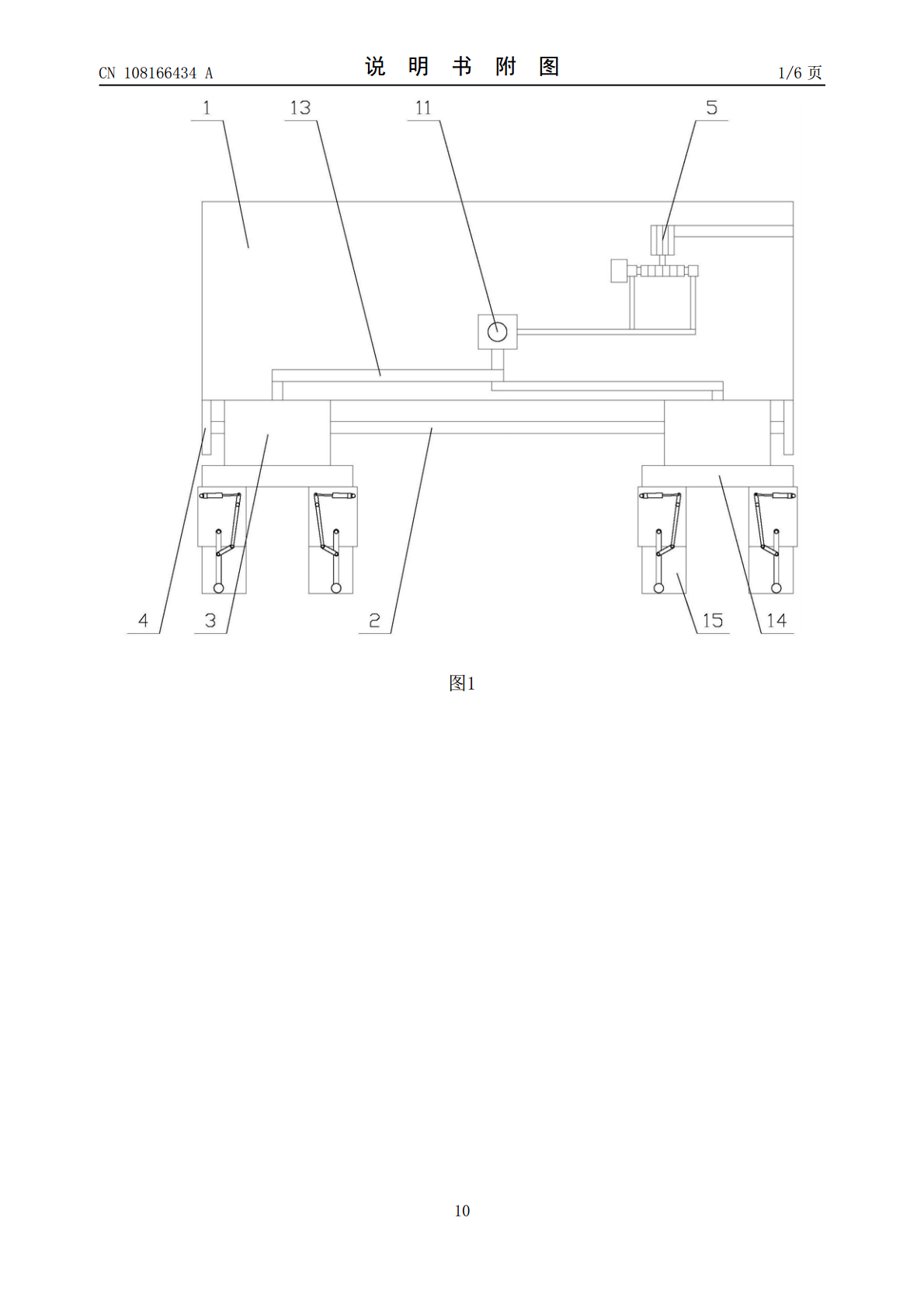

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108166434A(43)申请公布日2018.06.15(21)申请号201810048932.1(22)申请日2018.01.18(71)申请人深圳市安思科电子科技有限公司地址518000广东省深圳市南山区南头街道数字文化产业基地东塔1705室(72)发明人曹燕红(51)Int.Cl.E01H8/02(2006.01)E01H8/06(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种适用范围广的具有除冰功能的轨道清理设备(57)摘要本发明涉及一种适用范围广的具有除冰功能的轨道清理设备，包括壳体、连接杆、两个移动块、两个限位板和两个除冰机构，壳体内设有调节机构，调节机构包括驱动组件和两个调节组件，驱动组件包括第一电机、第一齿轮和两个驱动单元，驱动单元包括第一齿条、限位槽、竖杆和连杆，调节组件包括固定杆、滑块和两个驱动杆，该适用范围广的具有除冰功能的轨道清理设备，通过调节机构调节两个移动块之间的距离，使得该轨道清理设备适用于不同轨距规格的轨道，从而提高了该轨道清理设备的适用范围，通过除冰机构清理轨道上的霜、冰等影响轨道清理工作的障碍物，从而加强了清理效果，使得该轨道清理设备的实用性大大提高。CN108166434ACN108166434A权利要求书1/2页1.一种适用范围广的具有除冰功能的轨道清理设备，其特征在于，包括壳体(1)、连接杆(2)、两个移动块(3)、两个限位板(4)和两个除冰机构，所述连接杆(2)水平设置在壳体(1)的下方，所述限位板(4)竖向设置，两个限位板(4)分别固定在壳体(1)的下方的两侧，两个限位板(4)分别套设在连接杆(2)的两端，两个移动块(3)均位于两个限位板(4)之间，所述壳体(1)的底部设有条形孔，两个移动块(3)均设置在条形孔内，所述移动块(3)与条形孔滑动连接，所述移动块(3)套设在连接杆(2)上，所述除冰机构与移动块(3)一一对应，所述除冰机构设置在移动块(3)的下方，所述壳体(1)内设有调节机构，所述调节机构与两个移动块(3)连接；所述调节机构包括驱动组件和两个调节组件，所述驱动组件设置在壳体(1)内的顶部，两个调节组件分别设置在条形孔的上方的两侧，所述调节组件与移动块(3)连接，所述驱动组件与两个调节组件连接，两个调节组件关于条形孔对称；所述驱动组件包括第一电机(5)、第一齿轮(6)和两个驱动单元，所述第一电机(5)与壳体(1)的内壁固定连接，所述第一齿轮(6)位于第一电机(5)的下方，所述第一电机(5)与第一齿轮(6)传动连接，两个驱动单元分别设置在第一齿轮(6)的两侧，所述驱动单元与调节组件一一对应；所述驱动单元包括第一齿条(7)、限位槽(8)、竖杆(9)和连杆(10)，所述限位槽(8)水平设置，所述限位槽(8)与壳体(1)的内壁固定连接，两个限位槽(8)平行设置，所述第一齿条(7)设置在限位槽(8)内，所述第一齿条(7)与限位槽(8)滑动连接，所述竖杆(9)的顶端与第一齿条(7)的一端固定连接，所述竖杆(9)的底端与连杆(10)的一端固定连接，所述连杆(10)的另一端与调节组件连接；所述调节组件包括固定杆(11)、滑块(12)和两个驱动杆(13)，所述固定杆(11)水平设置，所述固定杆(11)与条形孔垂直，所述固定杆(11)与壳体(1)的内壁固定连接，所述滑块(12)套设在固定杆(11)上，两个驱动杆(13)分别设置在滑块(12)的两侧，两个驱动杆(13)的一端分别与两个移动块(3)铰接，两个驱动杆(13)的另一端均与滑块(12)铰接，两个固定杆(11)的长度的和小于条形孔的长度；所述除冰机构包括连接板(14)、两个连接块(15)、两个除冰组件和两个擦除组件，所述连接板(14)水平设置，所述连接板(14)固定在移动块(3)的下方，两个连接块(15)分别设置在连接板(14)的下方的两侧，所述连接块(15)与连接板(14)固定连接，所述除冰组件与连接块(15)一一对应，所述擦除组件与连接块(15)一一对应，所述除冰组件和擦除组件分别设置在连接块(15)的两侧；所述除冰组件包括固定板(16)、转动单元、转动杆(37)、传动杆(17)、从动杆(18)和敲击球(19)，所述固定板(16)竖向固定在连接块(15)上，所述转动单元设置在固定板(16)上，所述转动单元驱动转动杆(37)转动，所述转动杆(37)的远离转动单元的一端与传动杆(17)的一端铰接，所述转动杆(37)的中心处与固定板(16)铰接，所述传动杆(17)的另一端与从动杆(18)的中心处铰接，所述从动杆(18)的一端与固定板(16)铰接，所述从动杆(18)的另一端与敲击球(19)固定连接；所述擦除组件包括移动单元、升降单元、第二电机(
