卫生纸卷纸装置.pdf

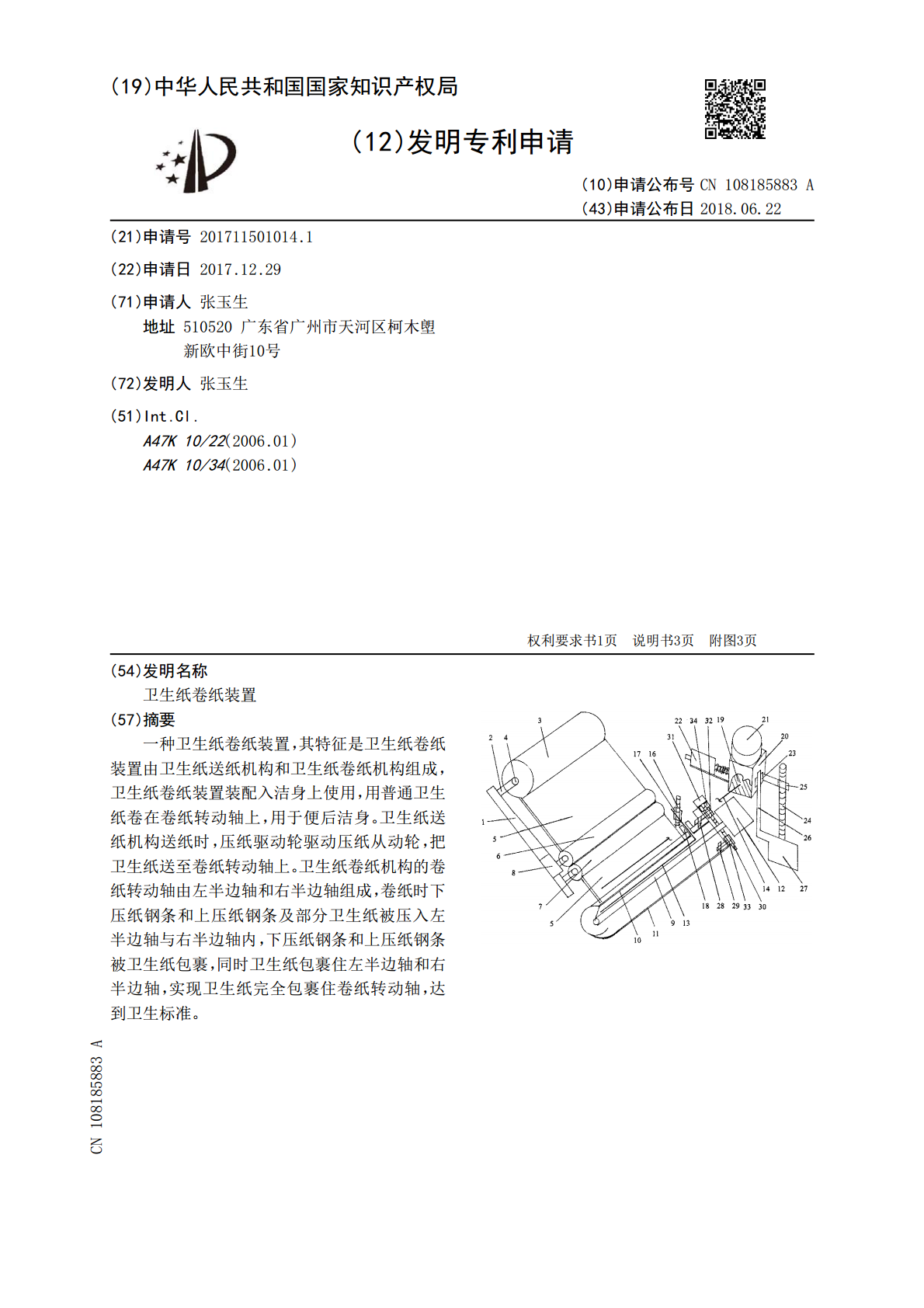

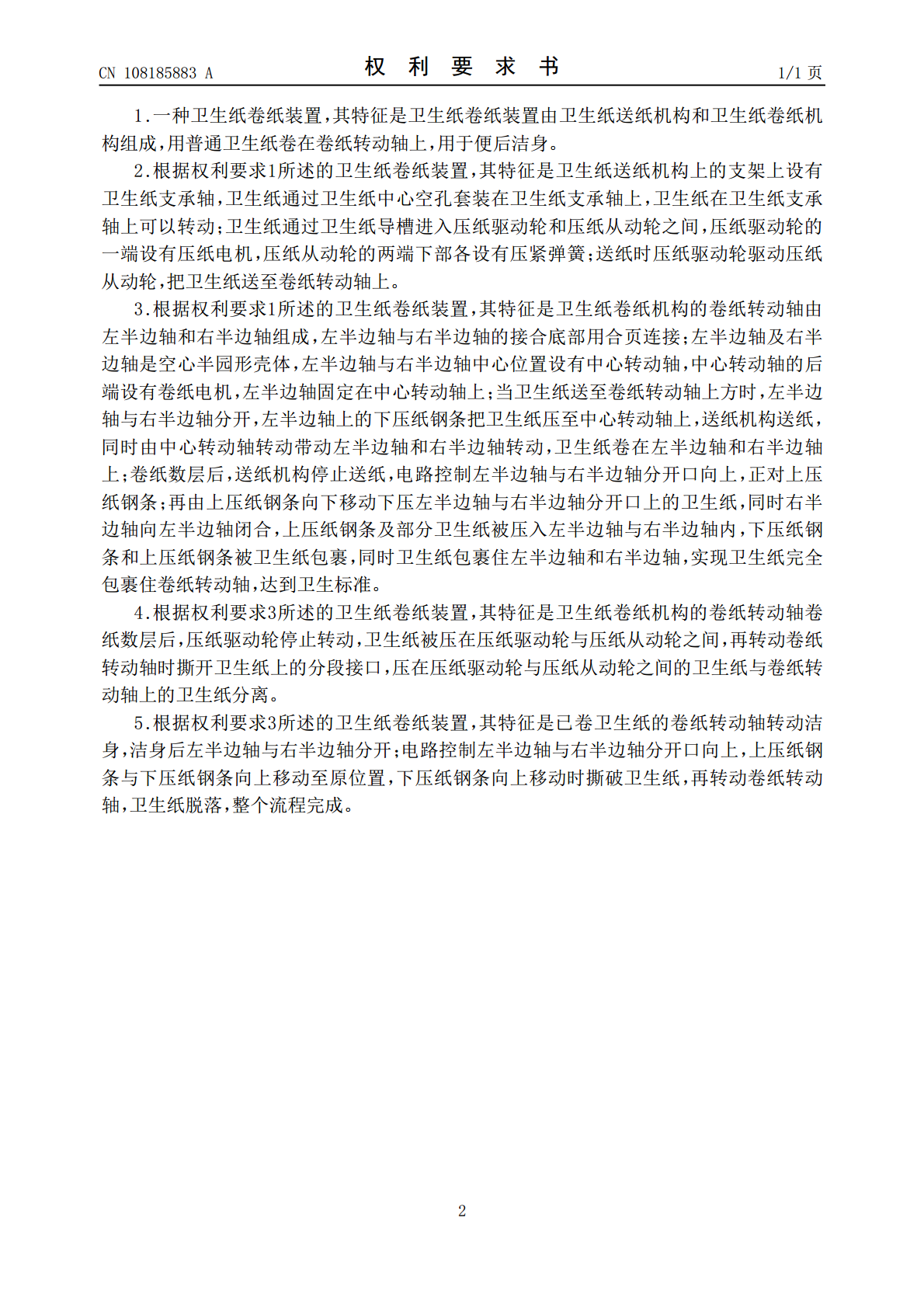

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108185883A(43)申请公布日2018.06.22(21)申请号201711501014.1(22)申请日2017.12.29(71)申请人张玉生地址510520广东省广州市天河区柯木塱新欧中街10号(72)发明人张玉生(51)Int.Cl.A47K10/22(2006.01)A47K10/34(2006.01)权利要求书1页说明书3页附图3页(54)发明名称卫生纸卷纸装置(57)摘要一种卫生纸卷纸装置，其特征是卫生纸卷纸装置由卫生纸送纸机构和卫生纸卷纸机构组成，卫生纸卷纸装置装配入洁身上使用，用普通卫生纸卷在卷纸转动轴上，用于便后洁身。卫生纸送纸机构送纸时，压纸驱动轮驱动压纸从动轮，把卫生纸送至卷纸转动轴上。卫生纸卷纸机构的卷纸转动轴由左半边轴和右半边轴组成，卷纸时下压纸钢条和上压纸钢条及部分卫生纸被压入左半边轴与右半边轴内，下压纸钢条和上压纸钢条被卫生纸包裹，同时卫生纸包裹住左半边轴和右半边轴，实现卫生纸完全包裹住卷纸转动轴，达到卫生标准。CN108185883ACN108185883A权利要求书1/1页1.一种卫生纸卷纸装置，其特征是卫生纸卷纸装置由卫生纸送纸机构和卫生纸卷纸机构组成，用普通卫生纸卷在卷纸转动轴上，用于便后洁身。2.根据权利要求1所述的卫生纸卷纸装置，其特征是卫生纸送纸机构上的支架上设有卫生纸支承轴，卫生纸通过卫生纸中心空孔套装在卫生纸支承轴上，卫生纸在卫生纸支承轴上可以转动；卫生纸通过卫生纸导槽进入压纸驱动轮和压纸从动轮之间，压纸驱动轮的一端设有压纸电机，压纸从动轮的两端下部各设有压紧弹簧；送纸时压纸驱动轮驱动压纸从动轮，把卫生纸送至卷纸转动轴上。3.根据权利要求1所述的卫生纸卷纸装置，其特征是卫生纸卷纸机构的卷纸转动轴由左半边轴和右半边轴组成，左半边轴与右半边轴的接合底部用合页连接；左半边轴及右半边轴是空心半园形壳体，左半边轴与右半边轴中心位置设有中心转动轴，中心转动轴的后端设有卷纸电机，左半边轴固定在中心转动轴上；当卫生纸送至卷纸转动轴上方时，左半边轴与右半边轴分开，左半边轴上的下压纸钢条把卫生纸压至中心转动轴上，送纸机构送纸，同时由中心转动轴转动带动左半边轴和右半边轴转动，卫生纸卷在左半边轴和右半边轴上；卷纸数层后，送纸机构停止送纸，电路控制左半边轴与右半边轴分开口向上，正对上压纸钢条；再由上压纸钢条向下移动下压左半边轴与右半边轴分开口上的卫生纸，同时右半边轴向左半边轴闭合，上压纸钢条及部分卫生纸被压入左半边轴与右半边轴内，下压纸钢条和上压纸钢条被卫生纸包裹，同时卫生纸包裹住左半边轴和右半边轴，实现卫生纸完全包裹住卷纸转动轴，达到卫生标准。4.根据权利要求3所述的卫生纸卷纸装置，其特征是卫生纸卷纸机构的卷纸转动轴卷纸数层后，压纸驱动轮停止转动，卫生纸被压在压纸驱动轮与压纸从动轮之间，再转动卷纸转动轴时撕开卫生纸上的分段接口，压在压纸驱动轮与压纸从动轮之间的卫生纸与卷纸转动轴上的卫生纸分离。5.根据权利要求3所述的卫生纸卷纸装置，其特征是已卷卫生纸的卷纸转动轴转动洁身，洁身后左半边轴与右半边轴分开；电路控制左半边轴与右半边轴分开口向上，上压纸钢条与下压纸钢条向上移动至原位置，下压纸钢条向上移动时撕破卫生纸，再转动卷纸转动轴，卫生纸脱落，整个流程完成。2CN108185883A说明书1/3页卫生纸卷纸装置技术领域[0001]本发明涉及卫浴用品技术领域，是一种卫生纸卷纸装置。背景技术[0002]专利申请号201610283569.2卫生球洁身器和专利申请号201710435938.X干式卫生球洁身器都需要套装卫生球用于便后洁身，由于卫生球制作成本比较高，难于推广普及。发明内容[0003]本发明的目的是提供一种卫生纸卷纸装置，用普通卫生纸卷在卷纸转动轴上，用于便后洁身，从而代替卫生球。卫生纸卷纸装置装配入洁身器上使用，降低了卫生球的制作成本，提高了实用性，利于推广。[0004]本发明的方案是：一种卫生纸卷纸装置由卫生纸送纸机构和卫生纸卷纸机构组成，卫生纸卷纸装置装配入洁身器上使用，用普通卫生纸卷在卷纸转动轴上，实现卫生纸完全包裹住卷纸转动轴，用于便后洁身。[0005]本发明的目的是这样实现的；卫生纸由送纸机构送至卷纸转动轴上，卷纸转动轴由左半边轴和右半边轴组成，左半边轴与右半边轴的接合底部用合页连接。左半边轴及右半边轴是空心半园形壳体，左半边轴与右半边轴中心位置设有中心转动轴，中心转动轴的后端设有卷纸电机，左半边轴固定在中心转动轴上。当卫生纸送至卷纸转动轴上方时，左半边轴与右半边轴分开，左半边轴上的下压纸钢条把卫生纸压至中心转动轴上，再由中心转动轴转动带动左半边轴和右半边轴转动，卫生纸卷在左半边轴和右半边轴上。卷纸数层后
