一种智能带有导流尾翼的风力发电机.pdf

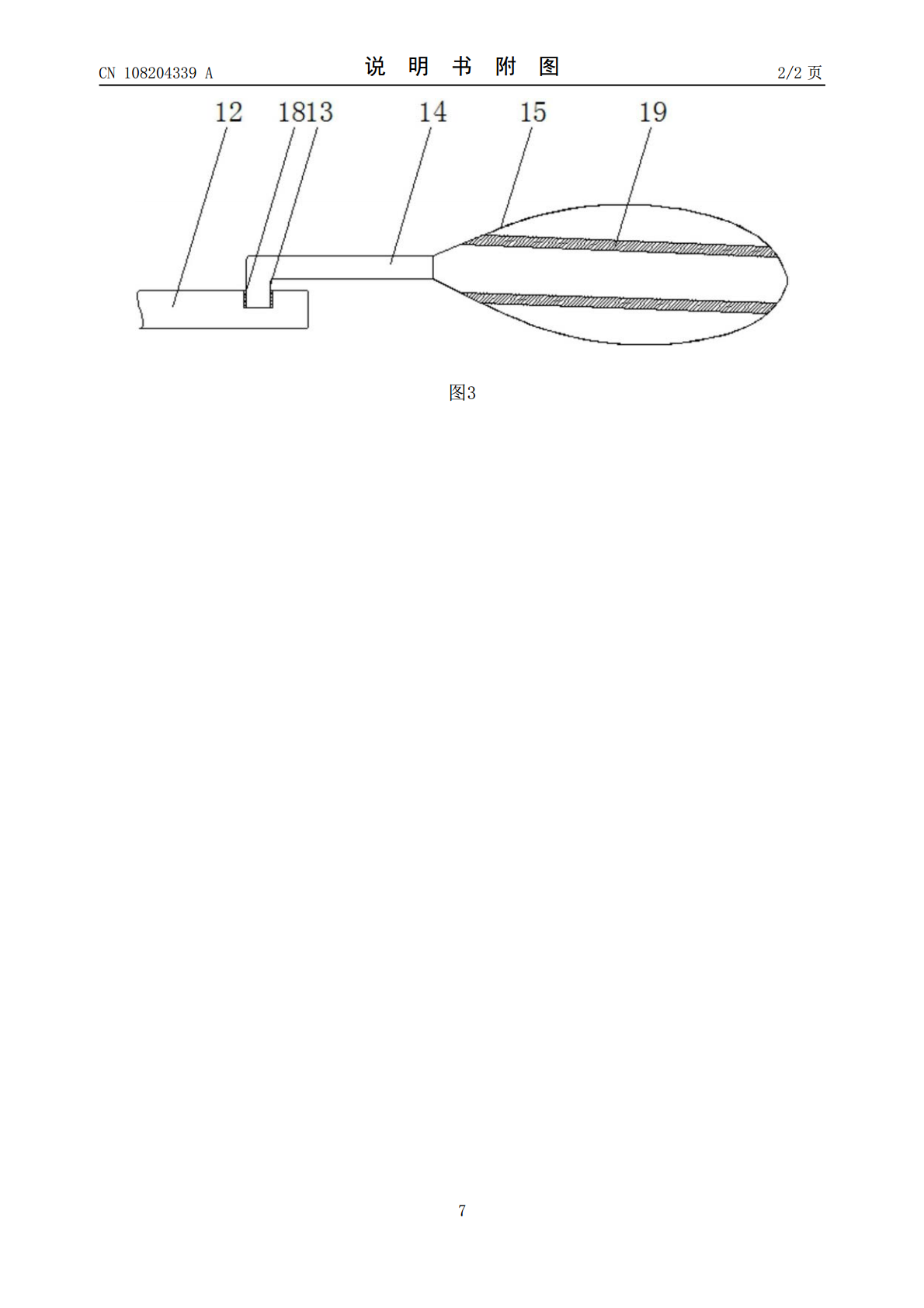

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108204339A(43)申请公布日2018.06.26(21)申请号201711465409.0(22)申请日2017.12.28(71)申请人天津海瑞机械制造有限公司地址300000天津市西青区张家窝镇汇鑫路18号(72)发明人朱永兵(51)Int.Cl.F03D9/25(2016.01)F03D7/02(2006.01)F03D1/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种智能带有导流尾翼的风力发电机(57)摘要本发明公开了一种智能带有导流尾翼的风力发电机，包括风叶、机舱、凸块和尾翼板，所述风叶呈环形阵列分布安装在输出转轴顶端，输出转轴延伸至机舱内部与齿轮变速箱连接，齿轮变速箱另一端连接有输入转轴，输入转轴另一端与发电机主体连接，所述机舱一侧面上固定有凸块，凸块背离机舱的一侧面上螺旋固定连接有尾杆套杆，尾杆套杆内滑动套装有尾杆滑杆，所述尾翼板一端固定连接连杆，连杆另一端通过转销安装在尾杆套杆上端面，尾翼板两外侧面上均开设有导流槽。本发明保留了传统的尾翼板进行调向功能的同时还具备进行导流以维持整个发电机设备尤其是机舱处的稳定的功能。CN108204339ACN108204339A权利要求书1/1页1.一种智能带有导流尾翼的风力发电机，包括风叶(1)、机舱(6)、凸块(8)和尾翼板(15)，其特征在于：所述风叶(1)呈环形阵列分布安装在输出转轴(2)顶端，输出转轴(2)延伸至机舱(6)内部与齿轮变速箱(4)连接，齿轮变速箱(4)另一端连接有输入转轴(5)，输入转轴(5)另一端与发电机主体(7)连接，所述机舱(6)一侧面上固定有凸块(8)，凸块(8)背离机舱(6)的一侧面上螺旋固定连接有尾杆套杆(9)，尾杆套杆(9)内滑动套装有尾杆滑杆(12)，所述尾翼板(15)一端固定连接连杆(14)，连杆(14)另一端通过转销(13)安装在尾杆套杆(9)上端面，尾翼板(15)两外侧面上均开设有导流槽(19)。2.根据权利要求1所述的一种智能带有导流尾翼的风力发电机，其特征在于：所述输出转轴(2)上配套设置有轴套(3)，且轴套(3)固定在输出转轴(2)和机舱(6)交界处。3.根据权利要求1所述的一种智能带有导流尾翼的风力发电机，其特征在于：所述凸块(8)对应尾杆套杆(9)的位置处开设有螺旋凹槽(16)，尾杆套杆(9)靠近凸块(8)的一端处刻录有与螺旋凹槽(16)适配的螺纹(17)。4.根据权利要求1所述的一种智能带有导流尾翼的风力发电机，其特征在于：所述尾杆套杆(9)和尾杆滑杆(12)之间通过限位销(11)进行固定，且尾杆套杆(9)和尾杆滑杆(12)上均开设有与限位销(11)匹配的限位固定孔(10)。5.根据权利要求1所述的一种智能带有导流尾翼的风力发电机，其特征在于：所述尾翼板(15)共设置有两个，且尾翼板(15)关于尾杆滑杆(12)对称分布。6.根据权利要求1所述的一种智能带有导流尾翼的风力发电机，其特征在于：所述尾翼板(15)呈弧形扁平状。7.根据权利要求1所述的一种智能带有导流尾翼的风力发电机，其特征在于：所述尾杆套杆(9)对应连杆(14)的位置处开设有转销槽(18)。2CN108204339A说明书1/3页一种智能带有导流尾翼的风力发电机技术领域[0001]本发明涉及风力发电技术领域，具体为一种智能带有导流尾翼的风力发电机。背景技术[0002]随着能源危机的出现和人们对环保的要求，许多国家、机构和人员都对新的能源给予越来越多的重视。其中，风力作为一种清洁的能源正在被广泛利用。风力发电技术是一种将风能转化为电能的技术。通过风力发电机实现，利用风力带动风车叶片旋转，再透过增速机将旋转的速度提升，来促使发电机发电。现有技术风力发电机一般包括风轮、发电机和调向器(尾翼)等。风力发电机的工作原理是：风轮在风力的作用下旋转，它把风的动能转变为风轮轴的机械能，发电机在风轮轴的带动下旋转发电，风力发电机中调向器的功能是使风力发电机的风轮随时都迎着风向，从而能最大限度地获取风能。一般风力发电机大多都是利用尾翼来控制风轮的迎风方向的。尾翼的材料通常采用镀锌薄钢板，除此之外，尾翼还起到尽可能保持机舱及整个发电机设备平稳的作用。[0003]但是现有的风力发电机设备中的尾翼更加注重的是调向的作用，而对于保持风力发电机在受风力作用下尽可能保持稳定的作用，并不是很重视，所以现有的尾翼作用尚未利用充分，所以导致在风力发电机实际使用过程中，特别是在风力较大的情况下整个风力发电机设备尤其是机舱振动较为明显。发明内容[0004]本发明的目的在于提供一种智能带有导流尾翼的风力发电机，具备尾翼调向和导流保持风力发电机整体更加稳定的优点，解决现有的风力发电机尾翼在
