吸尘器减震结构及卧式吸尘器.pdf

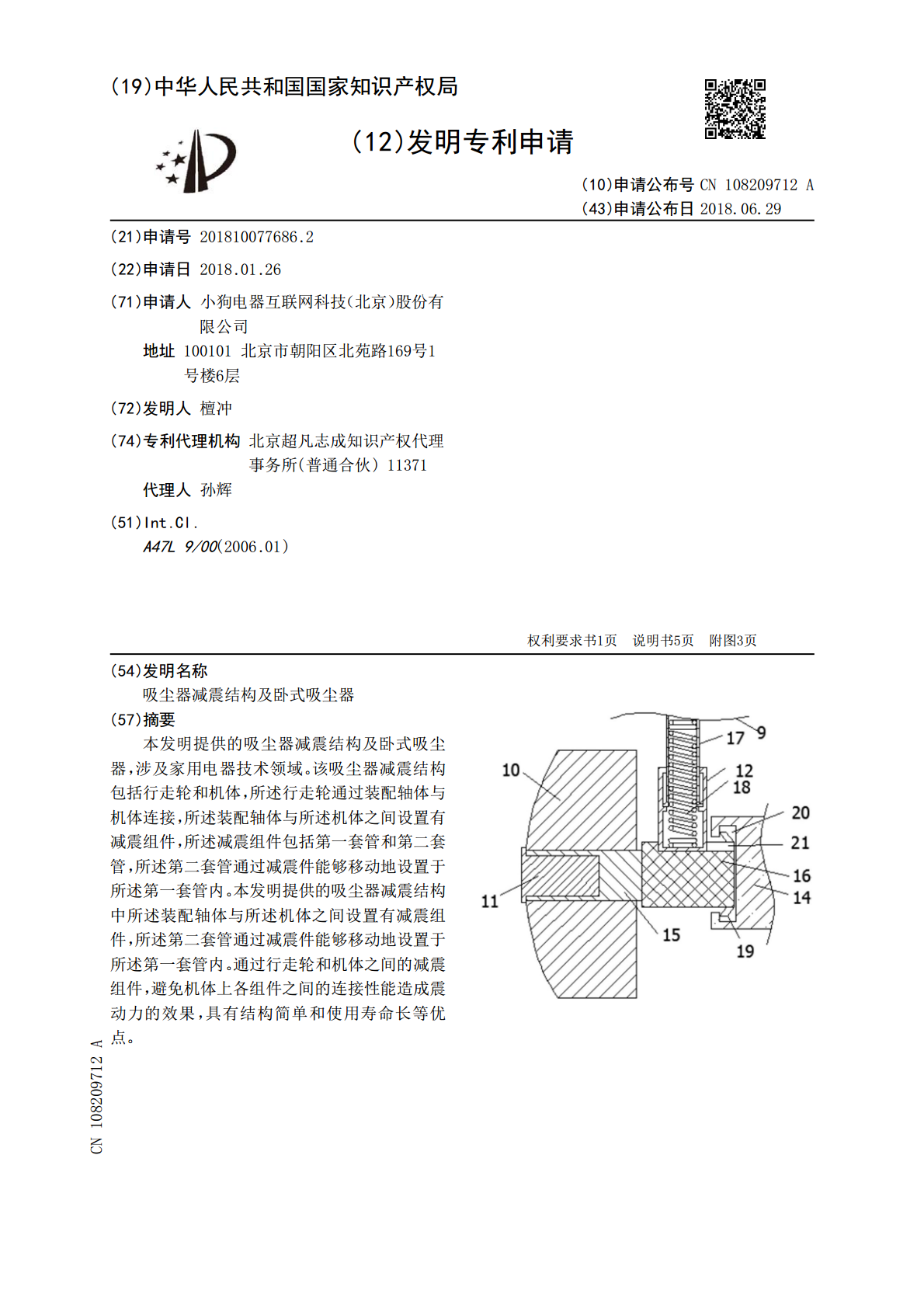

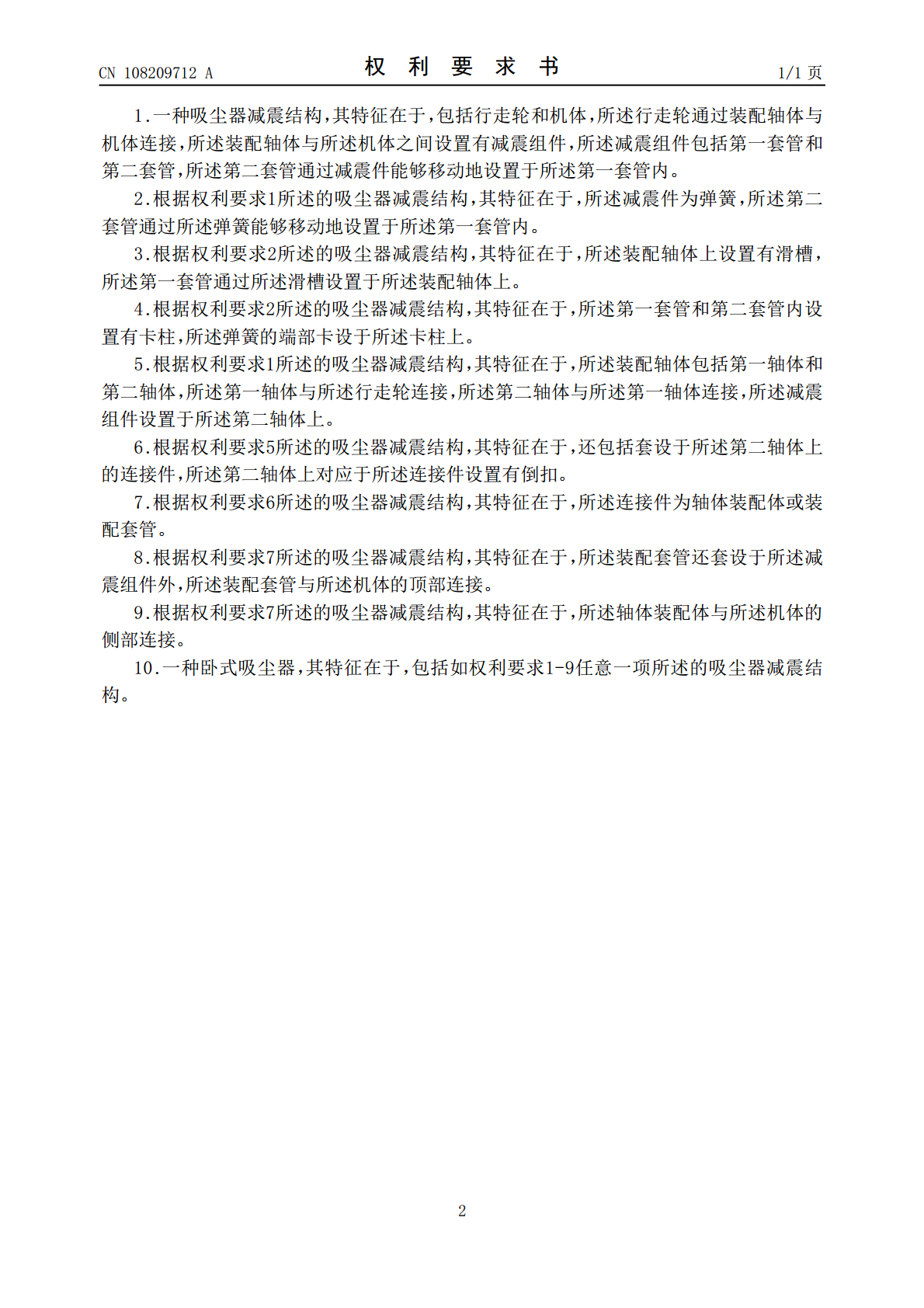

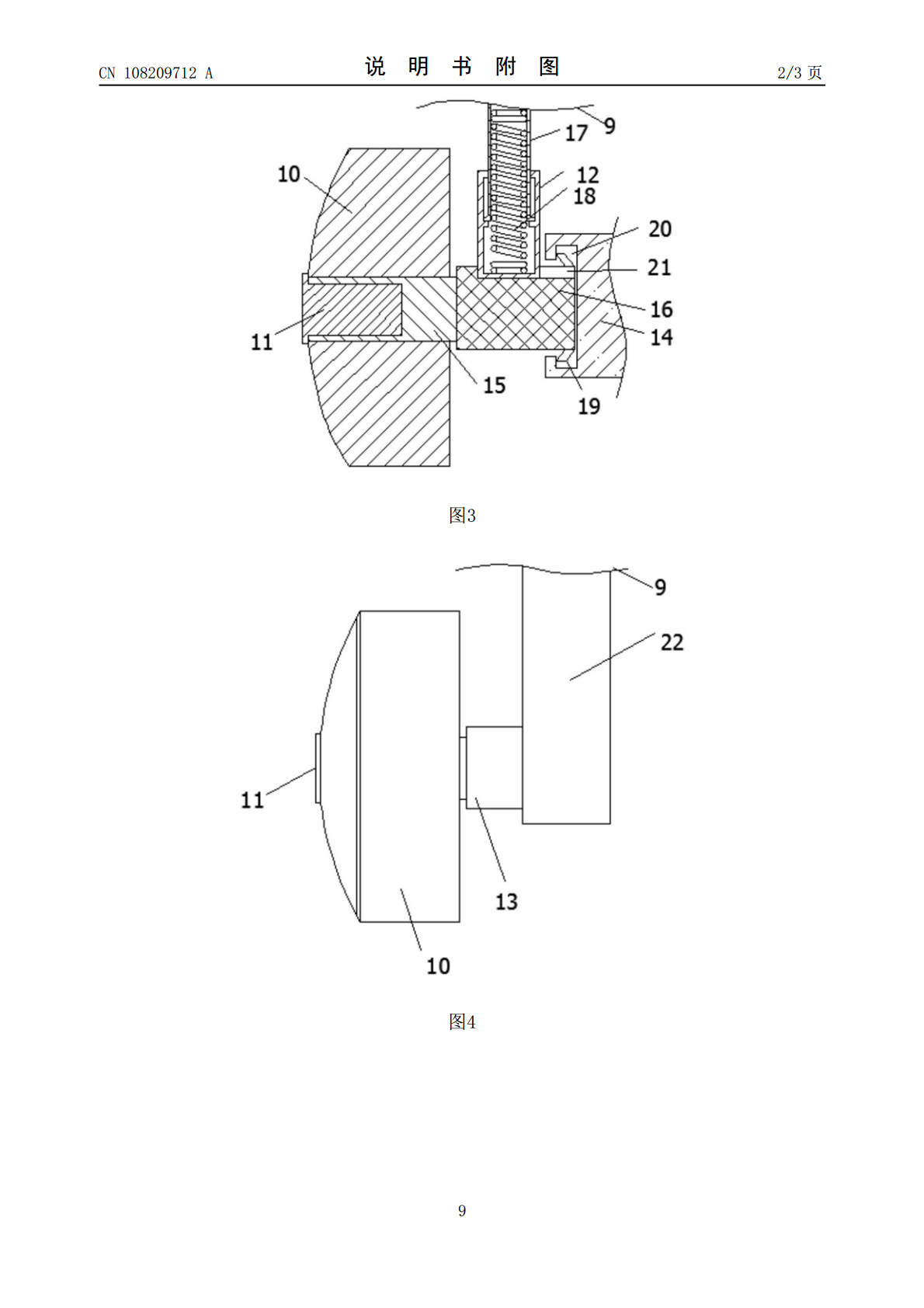

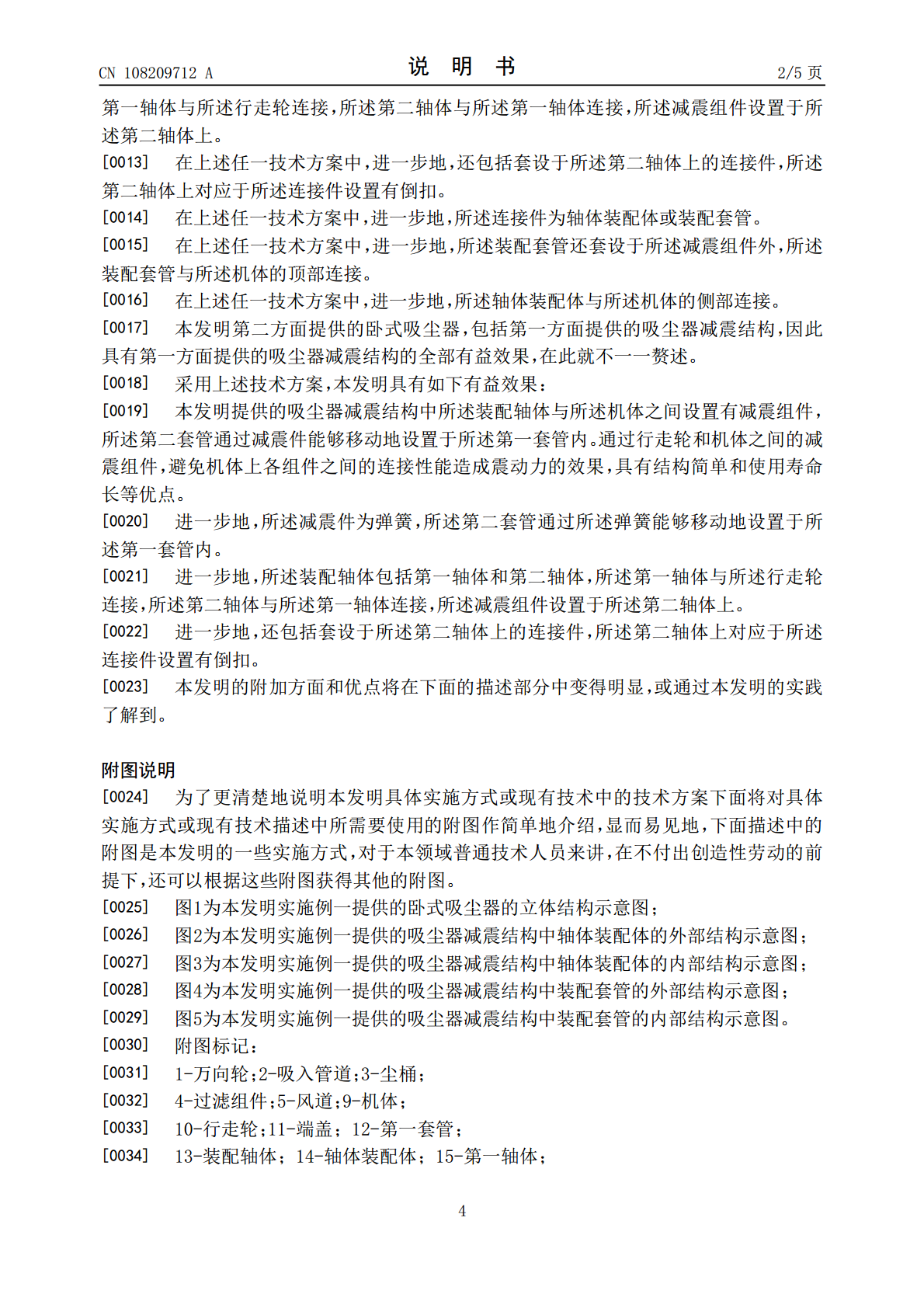

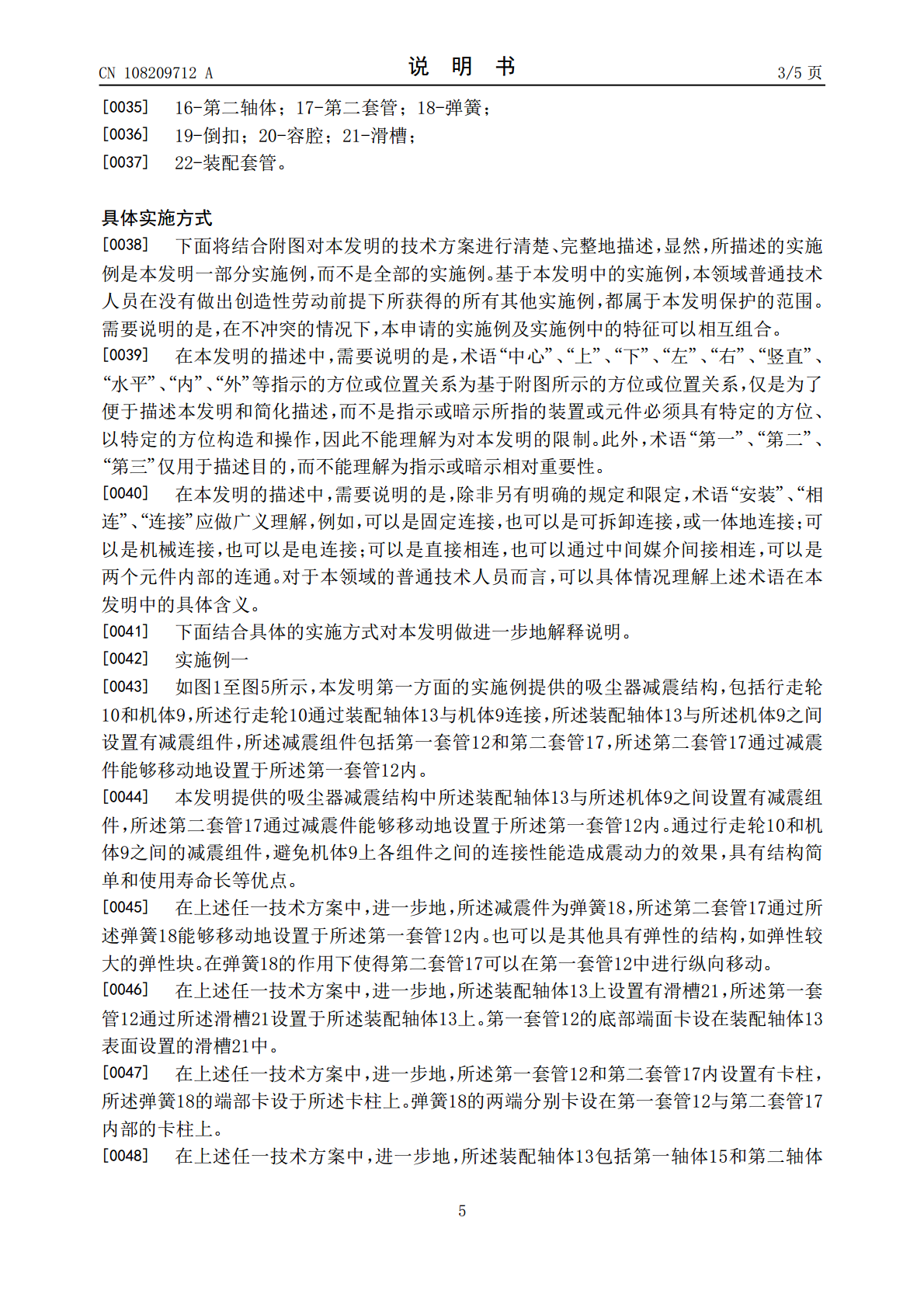

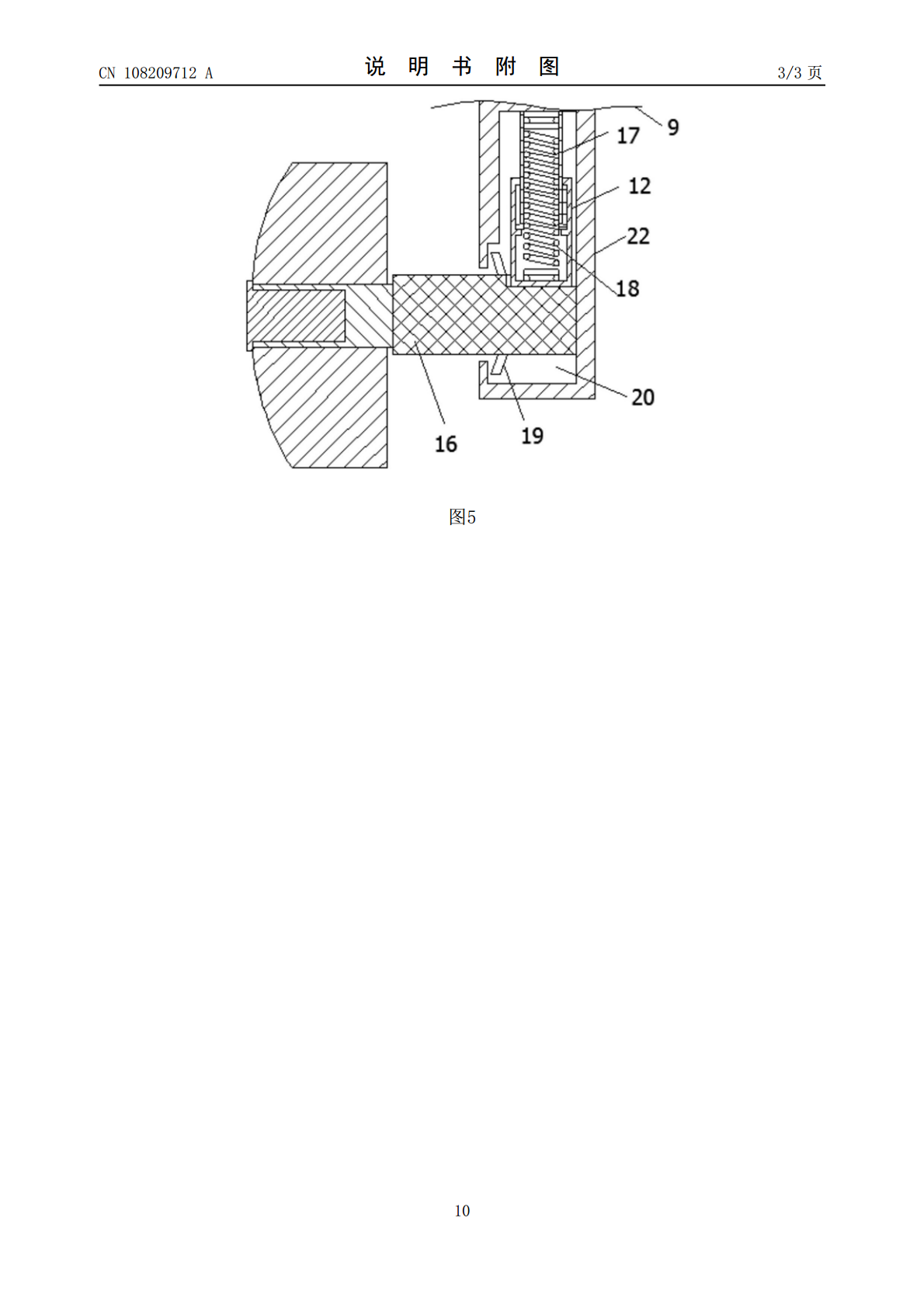

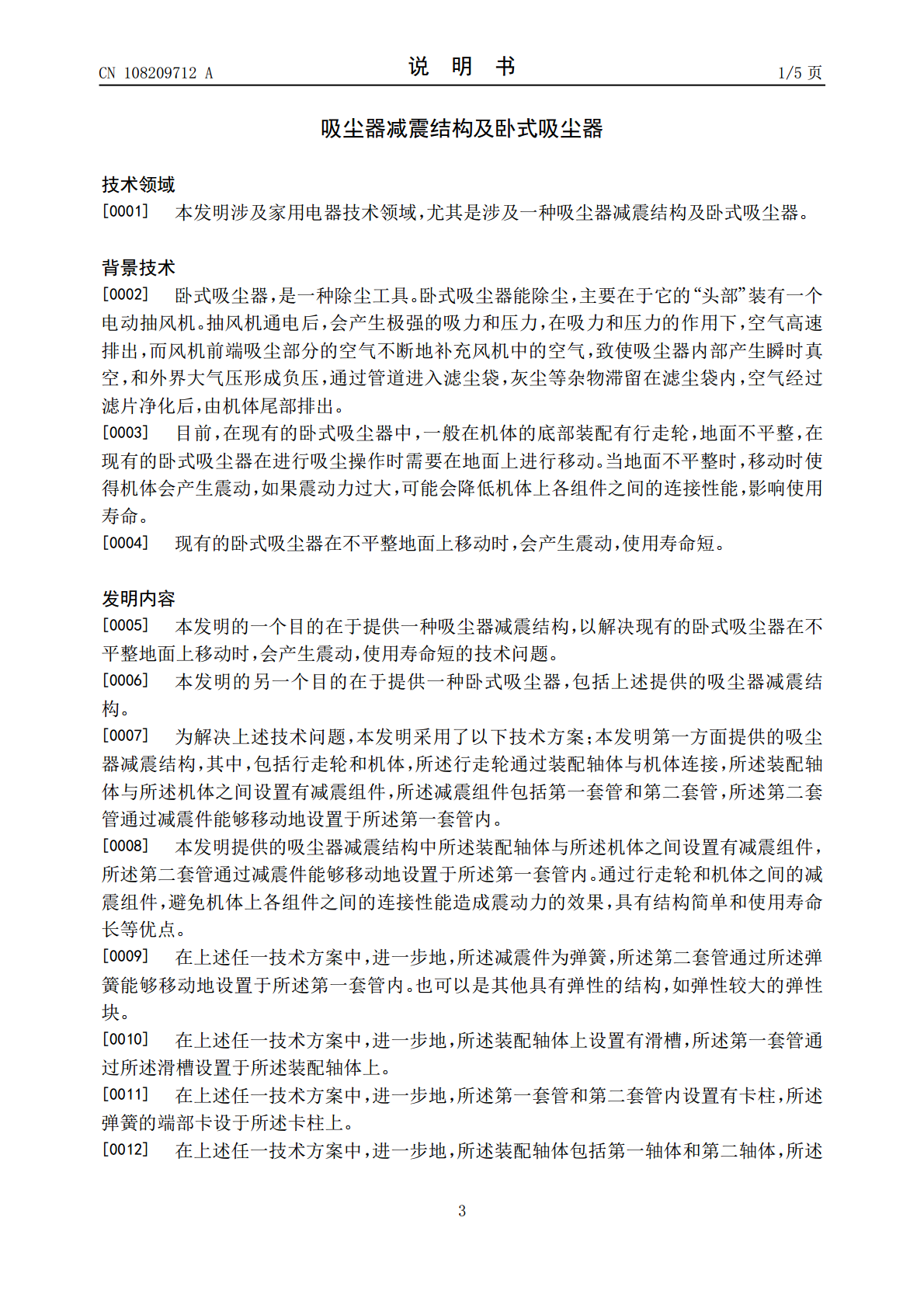

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108209712A(43)申请公布日2018.06.29(21)申请号201810077686.2(22)申请日2018.01.26(71)申请人小狗电器互联网科技（北京）股份有限公司地址100101北京市朝阳区北苑路169号1号楼6层(72)发明人檀冲(74)专利代理机构北京超凡志成知识产权代理事务所(普通合伙)11371代理人孙辉(51)Int.Cl.A47L9/00(2006.01)权利要求书1页说明书5页附图3页(54)发明名称吸尘器减震结构及卧式吸尘器(57)摘要本发明提供的吸尘器减震结构及卧式吸尘器，涉及家用电器技术领域。该吸尘器减震结构包括行走轮和机体，所述行走轮通过装配轴体与机体连接，所述装配轴体与所述机体之间设置有减震组件，所述减震组件包括第一套管和第二套管，所述第二套管通过减震件能够移动地设置于所述第一套管内。本发明提供的吸尘器减震结构中所述装配轴体与所述机体之间设置有减震组件，所述第二套管通过减震件能够移动地设置于所述第一套管内。通过行走轮和机体之间的减震组件，避免机体上各组件之间的连接性能造成震动力的效果，具有结构简单和使用寿命长等优点。CN108209712ACN108209712A权利要求书1/1页1.一种吸尘器减震结构，其特征在于，包括行走轮和机体，所述行走轮通过装配轴体与机体连接，所述装配轴体与所述机体之间设置有减震组件，所述减震组件包括第一套管和第二套管，所述第二套管通过减震件能够移动地设置于所述第一套管内。2.根据权利要求1所述的吸尘器减震结构，其特征在于，所述减震件为弹簧，所述第二套管通过所述弹簧能够移动地设置于所述第一套管内。3.根据权利要求2所述的吸尘器减震结构，其特征在于，所述装配轴体上设置有滑槽，所述第一套管通过所述滑槽设置于所述装配轴体上。4.根据权利要求2所述的吸尘器减震结构，其特征在于，所述第一套管和第二套管内设置有卡柱，所述弹簧的端部卡设于所述卡柱上。5.根据权利要求1所述的吸尘器减震结构，其特征在于，所述装配轴体包括第一轴体和第二轴体，所述第一轴体与所述行走轮连接，所述第二轴体与所述第一轴体连接，所述减震组件设置于所述第二轴体上。6.根据权利要求5所述的吸尘器减震结构，其特征在于，还包括套设于所述第二轴体上的连接件，所述第二轴体上对应于所述连接件设置有倒扣。7.根据权利要求6所述的吸尘器减震结构，其特征在于，所述连接件为轴体装配体或装配套管。8.根据权利要求7所述的吸尘器减震结构，其特征在于，所述装配套管还套设于所述减震组件外，所述装配套管与所述机体的顶部连接。9.根据权利要求7所述的吸尘器减震结构，其特征在于，所述轴体装配体与所述机体的侧部连接。10.一种卧式吸尘器，其特征在于，包括如权利要求1-9任意一项所述的吸尘器减震结构。2CN108209712A说明书1/5页吸尘器减震结构及卧式吸尘器技术领域[0001]本发明涉及家用电器技术领域，尤其是涉及一种吸尘器减震结构及卧式吸尘器。背景技术[0002]卧式吸尘器，是一种除尘工具。卧式吸尘器能除尘，主要在于它的“头部”装有一个电动抽风机。抽风机通电后，会产生极强的吸力和压力，在吸力和压力的作用下，空气高速排出，而风机前端吸尘部分的空气不断地补充风机中的空气，致使吸尘器内部产生瞬时真空，和外界大气压形成负压，通过管道进入滤尘袋，灰尘等杂物滞留在滤尘袋内，空气经过滤片净化后，由机体尾部排出。[0003]目前，在现有的卧式吸尘器中，一般在机体的底部装配有行走轮，地面不平整，在现有的卧式吸尘器在进行吸尘操作时需要在地面上进行移动。当地面不平整时，移动时使得机体会产生震动，如果震动力过大，可能会降低机体上各组件之间的连接性能，影响使用寿命。[0004]现有的卧式吸尘器在不平整地面上移动时，会产生震动，使用寿命短。发明内容[0005]本发明的一个目的在于提供一种吸尘器减震结构，以解决现有的卧式吸尘器在不平整地面上移动时，会产生震动，使用寿命短的技术问题。[0006]本发明的另一个目的在于提供一种卧式吸尘器，包括上述提供的吸尘器减震结构。[0007]为解决上述技术问题，本发明采用了以下技术方案；本发明第一方面提供的吸尘器减震结构，其中，包括行走轮和机体，所述行走轮通过装配轴体与机体连接，所述装配轴体与所述机体之间设置有减震组件，所述减震组件包括第一套管和第二套管，所述第二套管通过减震件能够移动地设置于所述第一套管内。[0008]本发明提供的吸尘器减震结构中所述装配轴体与所述机体之间设置有减震组件，所述第二套管通过减震件能够移动地设置于所述第一套管内。通过行走轮和机体之间的减震组件，避免机体上各组件之间的连接性能造成震动力的效果，具有结构简单和使用寿命长等优点
