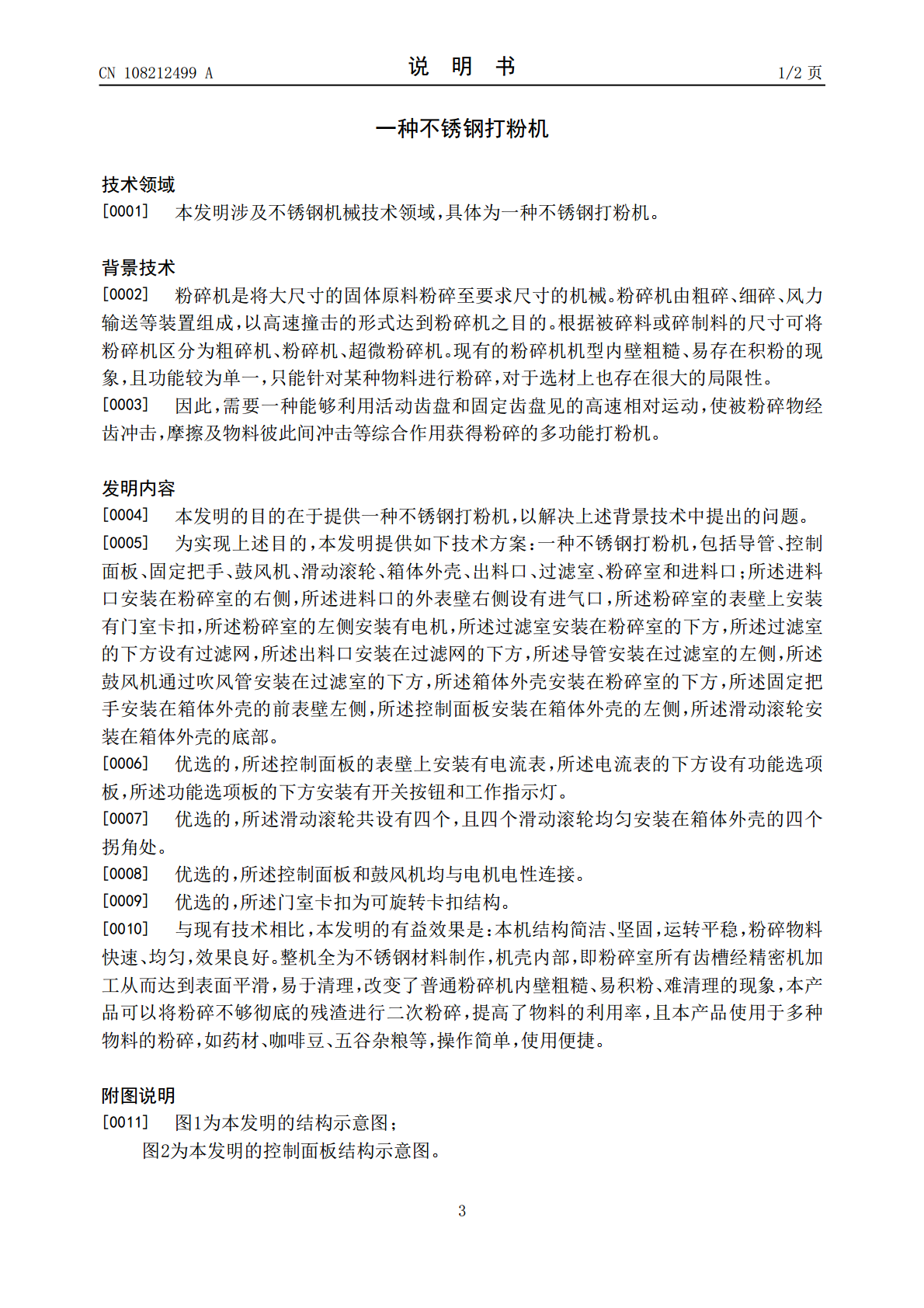

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108212499A(43)申请公布日2018.06.29(21)申请号201810193540.4(22)申请日2018.03.09(71)申请人无锡市翱宇特新科技发展有限公司地址214107江苏省无锡市锡山区羊尖镇宛山村下山寺7号(72)发明人张鹏(51)Int.Cl.B02C23/14(2006.01)B02C23/12(2006.01)B02C23/22(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种不锈钢打粉机(57)摘要本发明公开了一种不锈钢打粉机，包括导管、控制面板、固定把手、鼓风机、滑动滚轮、箱体外壳、出料口、过滤室、粉碎室和进料口；所述进料口安装在粉碎室的右侧，所述进料口的外表壁右侧设有进气口，所述粉碎室的表壁上安装有门室卡扣，所述粉碎室的左侧安装有电机，所述过滤室安装在粉碎室的下方，所述过滤室的下方设有过滤网，所述出料口安装在过滤网的下方。本发明的有益效果是：本机结构简洁、坚固，运转平稳，粉碎物料快速、均匀，效果良好。整机全为不锈钢材料制作，机壳内部，即粉碎室所有齿槽经精密机加工从而达到表面平滑，易于清理，改变了普通粉碎机内壁粗糙、易积粉、难清理的现象。CN108212499ACN108212499A权利要求书1/1页1.一种不锈钢打粉机，包括导管（1）、控制面板（3）、固定把手（4）、鼓风机（6）、滑动滚轮（7）、箱体外壳（8）、出料口（9）、过滤室（11）、粉碎室（12）和进料口（15）；其特征在于：所述进料口（15）安装在粉碎室（12）的右侧，所述进料口（15）的外表壁右侧设有进气口（14），所述粉碎室（12）的表壁上安装有门室卡扣（13），所述粉碎室（12）的左侧安装有电机（2），所述过滤室（11）安装在粉碎室（12）的下方，所述过滤室（11）的下方设有过滤网（10），所述出料口（9）安装在过滤网（10）的下方，所述导管（1）安装在过滤室（11）的左侧，所述鼓风机（6）通过吹风管（5）安装在过滤室（11）的下方，所述箱体外壳（8）安装在粉碎室（12）的下方，所述固定把手（4）安装在箱体外壳（8）的前表壁左侧，所述控制面板（3）安装在箱体外壳（8）的左侧，所述滑动滚轮（7）安装在箱体外壳（8）的底部。2.根据权利要求书1所述的一种不锈钢打粉机，其特征在于：所述控制面板（3）的表壁上安装有电流表（301），所述电流表（301）的下方设有功能选项板（302），所述功能选项板（302）的下方安装有开关按钮（303）和工作指示灯（304）。3.根据权利要求书1所述的一种不锈钢打粉机，其特征在于：所述滑动滚轮（7）共设有四个，且四个滑动滚轮（7）均匀安装在箱体外壳（8）的四个拐角处。4.根据权利要求书1所述的一种不锈钢打粉机，其特征在于：所述控制面板（3）和鼓风机（6）均与电机（2）电性连接。5.根据权利要求书1所述的一种不锈钢打粉机，其特征在于：所述门室卡扣（13）为可旋转卡扣结构。2CN108212499A说明书1/2页一种不锈钢打粉机技术领域[0001]本发明涉及不锈钢机械技术领域，具体为一种不锈钢打粉机。背景技术[0002]粉碎机是将大尺寸的固体原料粉碎至要求尺寸的机械。粉碎机由粗碎、细碎、风力输送等装置组成，以高速撞击的形式达到粉碎机之目的。根据被碎料或碎制料的尺寸可将粉碎机区分为粗碎机、粉碎机、超微粉碎机。现有的粉碎机机型内壁粗糙、易存在积粉的现象，且功能较为单一，只能针对某种物料进行粉碎，对于选材上也存在很大的局限性。[0003]因此，需要一种能够利用活动齿盘和固定齿盘见的高速相对运动，使被粉碎物经齿冲击，摩擦及物料彼此间冲击等综合作用获得粉碎的多功能打粉机。发明内容[0004]本发明的目的在于提供一种不锈钢打粉机，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种不锈钢打粉机，包括导管、控制面板、固定把手、鼓风机、滑动滚轮、箱体外壳、出料口、过滤室、粉碎室和进料口；所述进料口安装在粉碎室的右侧，所述进料口的外表壁右侧设有进气口，所述粉碎室的表壁上安装有门室卡扣，所述粉碎室的左侧安装有电机，所述过滤室安装在粉碎室的下方，所述过滤室的下方设有过滤网，所述出料口安装在过滤网的下方，所述导管安装在过滤室的左侧，所述鼓风机通过吹风管安装在过滤室的下方，所述箱体外壳安装在粉碎室的下方，所述固定把手安装在箱体外壳的前表壁左侧，所述控制面板安装在箱体外壳的左侧，所述滑动滚轮安装在箱体外壳的底部。[0006]优选的，所述控制面板的表壁上安装有电流表，所述电流表的下方设有功能选项板，所述功能选项板的下方安装有开关按钮和工作指示灯。[0007]优选的，所述滑动滚轮共设有四个，且四个
