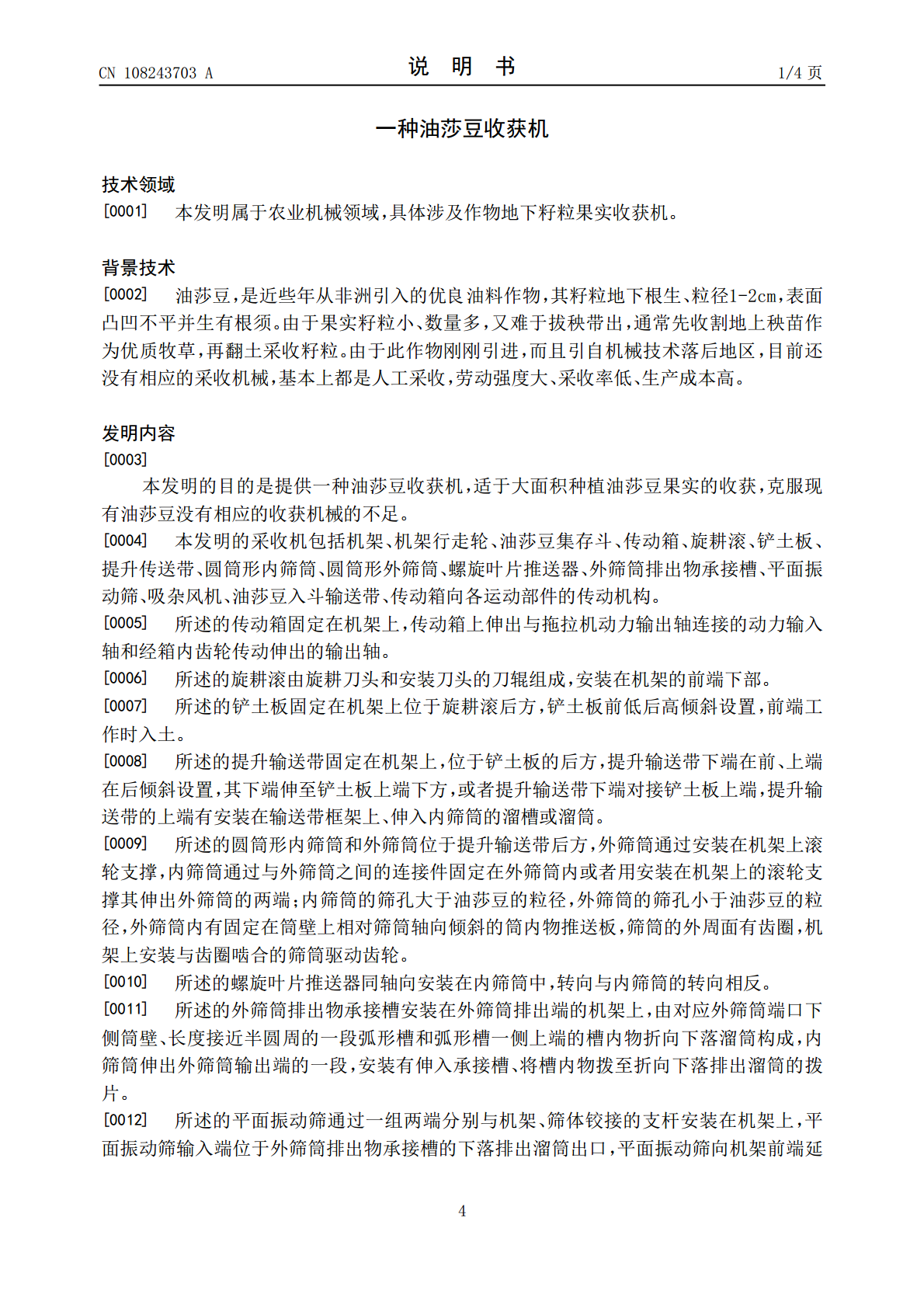

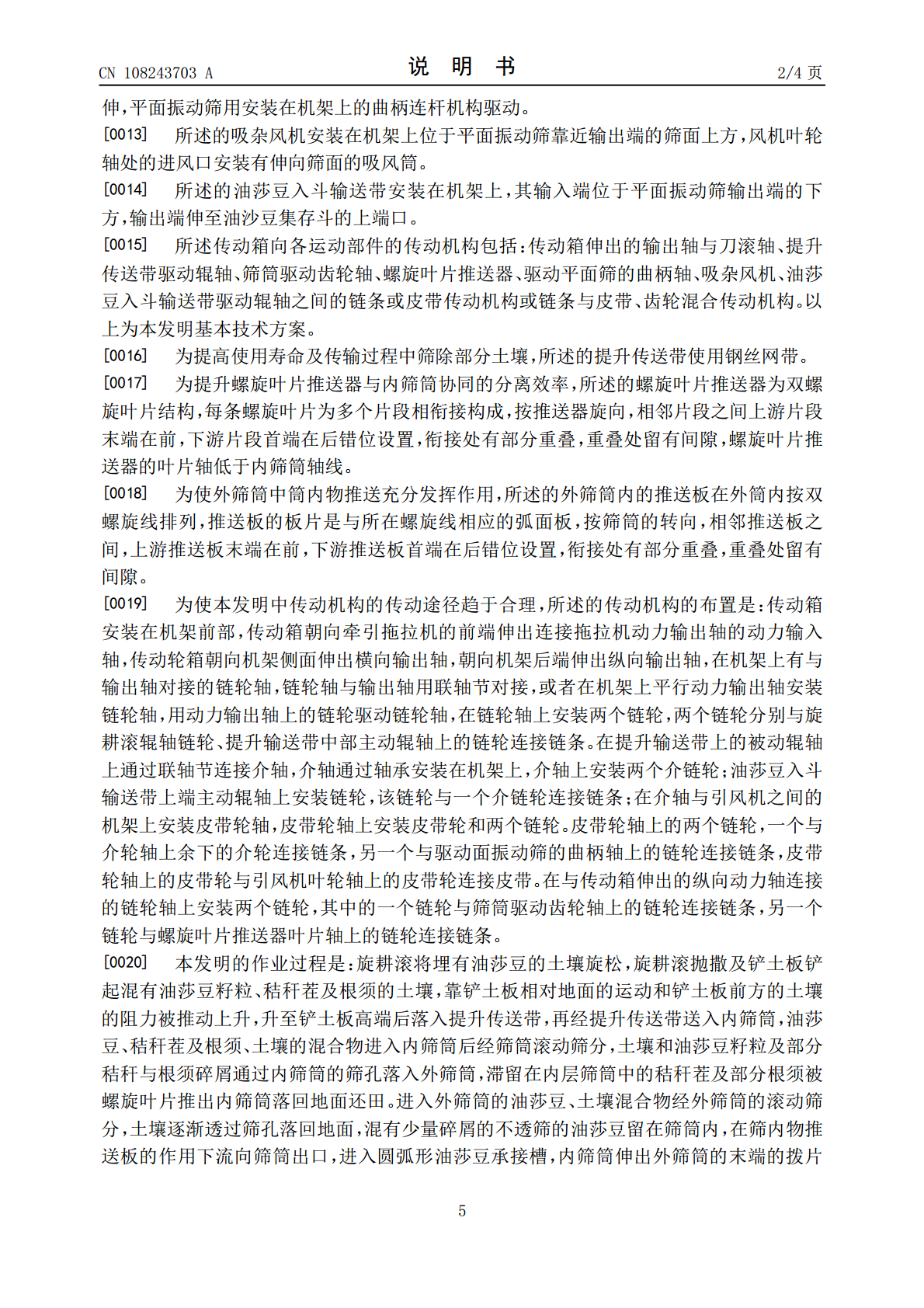

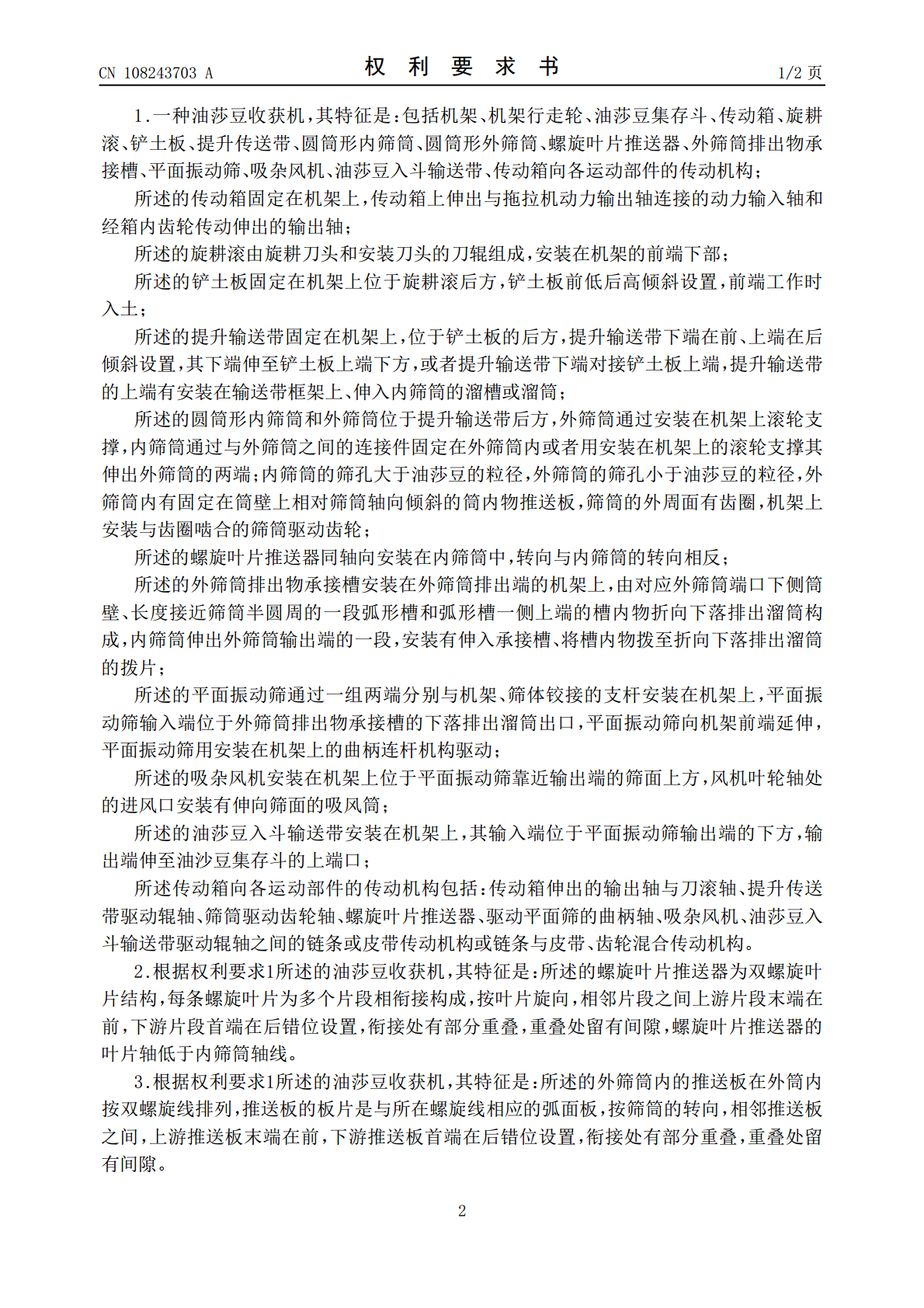

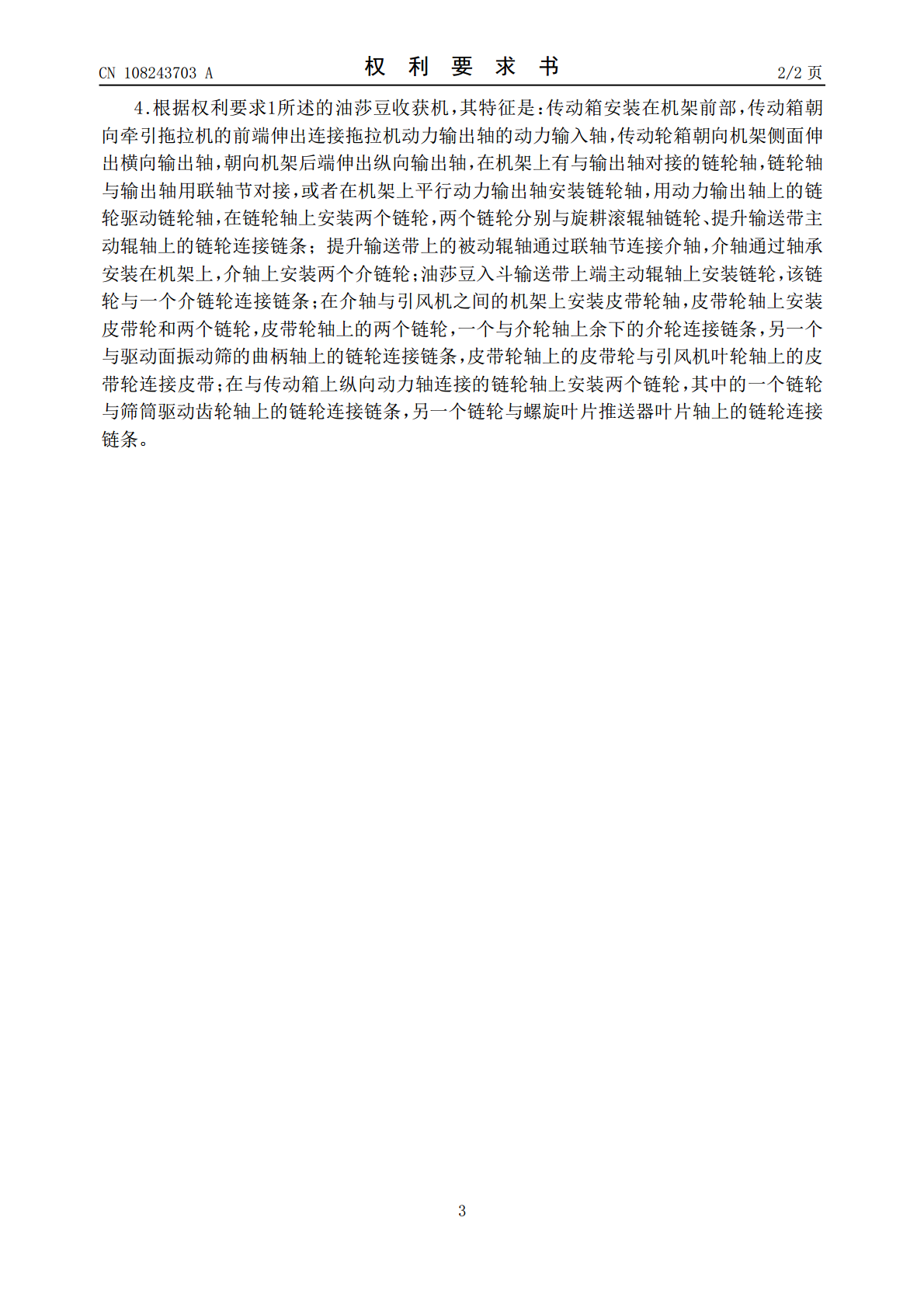

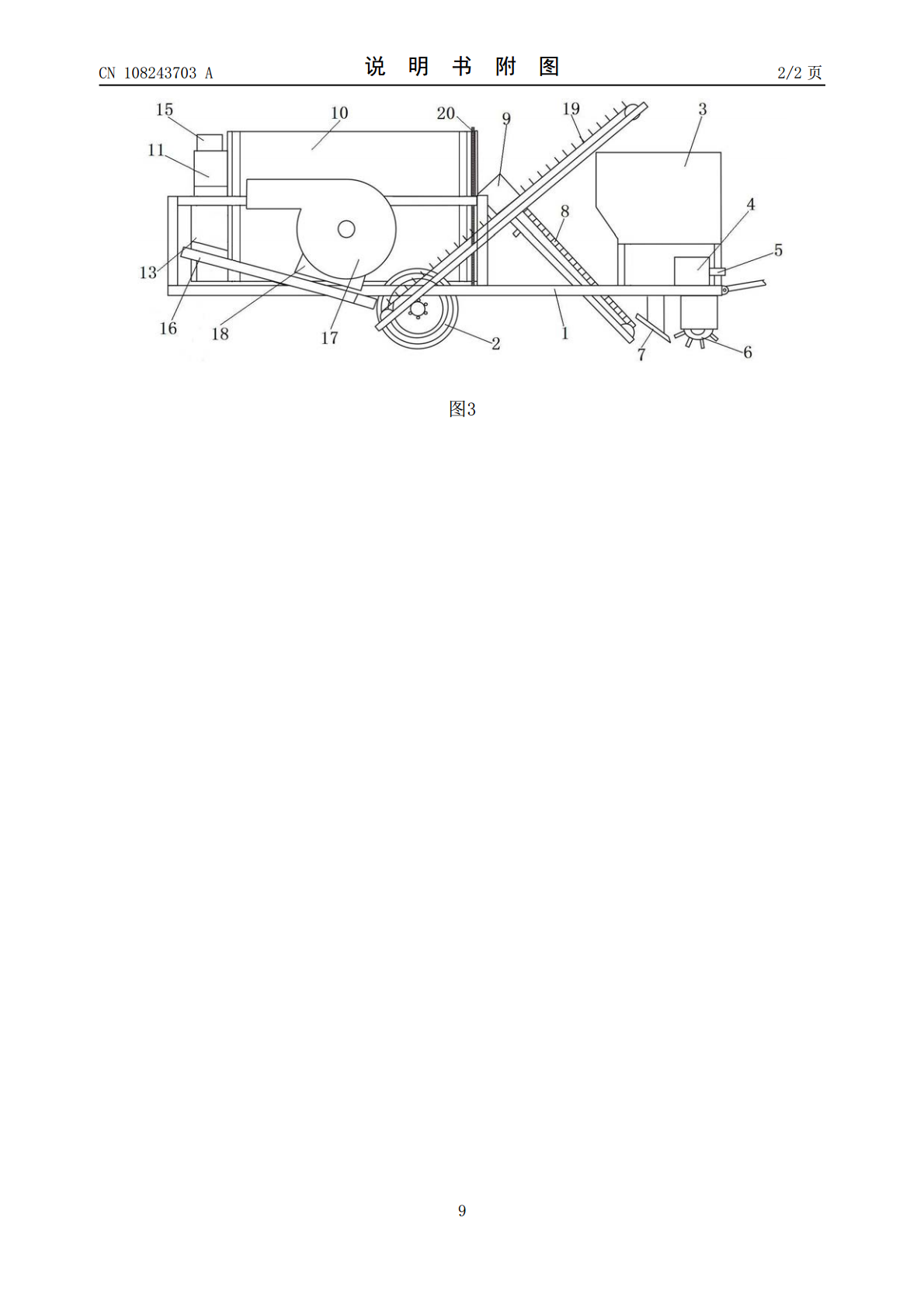

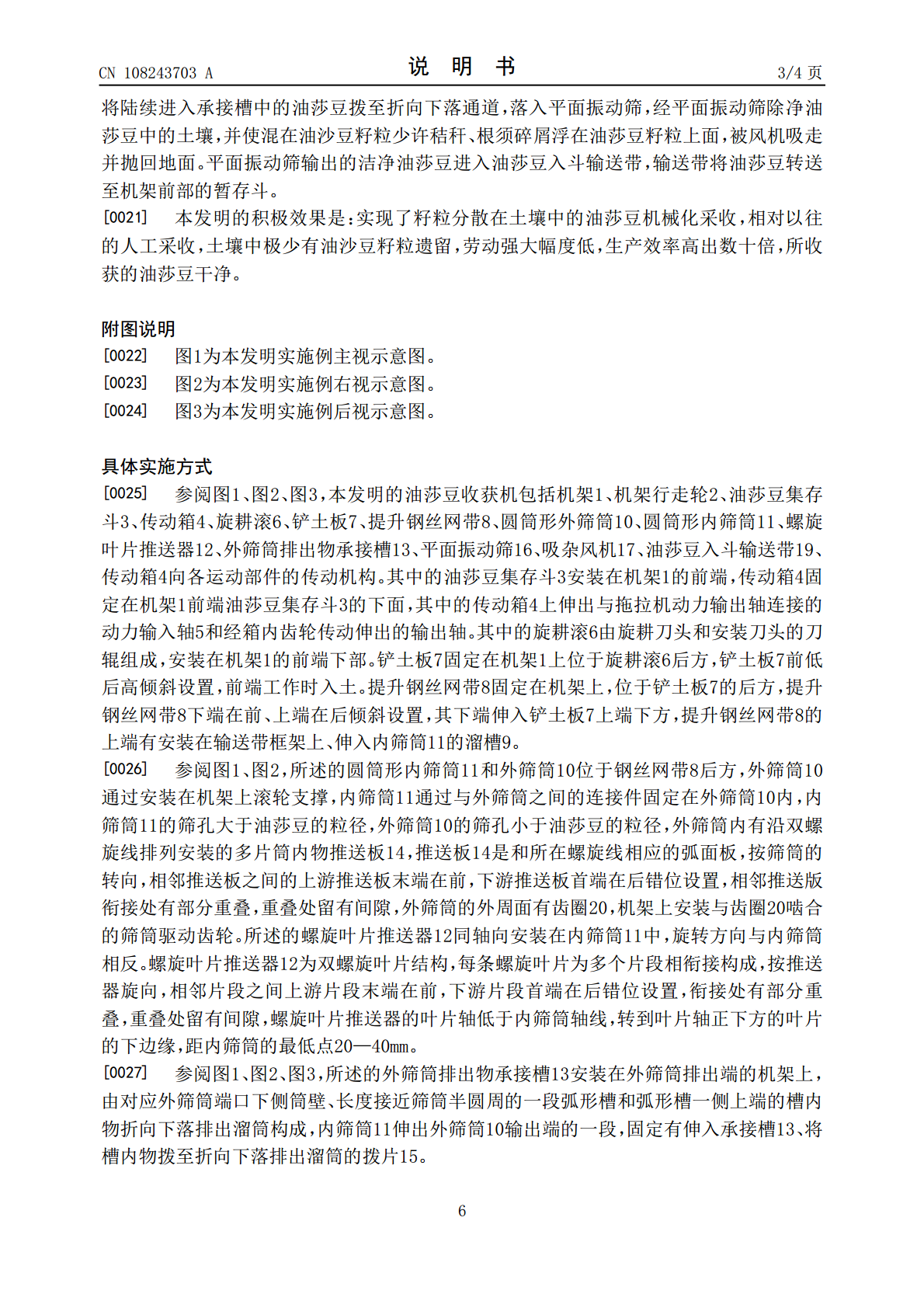

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108243703A(43)申请公布日2018.07.06(21)申请号201611236306.2(22)申请日2016.12.28(71)申请人孙士刚地址138000吉林省松原市前郭尔罗斯蒙古族自治县长龙乡苇芦村苇芦山屯(72)发明人孙士刚(74)专利代理机构吉林省长春市新时代专利商标代理有限公司22204代理人丁洪学(51)Int.Cl.A01D17/08(2006.01)A01D33/08(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种油莎豆收获机(57)摘要油莎豆收获机，包括机架、行走轮、油莎豆暂存斗、动力机构、传动机构、翻土旋耕滚、旋耕滚后方的铲板、衔接铲板的提升传送带、与提升传送带衔接的双层圆柱筛筒滚筒筛、内层筛筒中的螺旋叶片推进器、外层筛筒内的轴向推送板、外层筛筒出口端的圆弧形油莎豆籽粒承接槽、内筛筒出口端伸入承接槽的拨片、衔接承接槽与油莎豆暂存斗的输送器；内筛筒的筛孔大于油莎豆籽粒，外筛筒的筛孔小于油莎豆籽粒，筛筒通过滚轮支撑、通过其外圆周上的齿圈与动力齿轮驱动。本发明的积极效果是：实现了籽粒分散结于土壤中的油莎豆机械化采收，相对以往的人工采收，土壤中极少有油沙豆籽粒遗留，劳动强大幅度低，生产效率高出数十倍，所收获的油莎豆干净少杂质。CN108243703ACN108243703A权利要求书1/2页1.一种油莎豆收获机，其特征是：包括机架、机架行走轮、油莎豆集存斗、传动箱、旋耕滚、铲土板、提升传送带、圆筒形内筛筒、圆筒形外筛筒、螺旋叶片推送器、外筛筒排出物承接槽、平面振动筛、吸杂风机、油莎豆入斗输送带、传动箱向各运动部件的传动机构；所述的传动箱固定在机架上，传动箱上伸出与拖拉机动力输出轴连接的动力输入轴和经箱内齿轮传动伸出的输出轴；所述的旋耕滚由旋耕刀头和安装刀头的刀辊组成，安装在机架的前端下部；所述的铲土板固定在机架上位于旋耕滚后方，铲土板前低后高倾斜设置，前端工作时入土；所述的提升输送带固定在机架上，位于铲土板的后方，提升输送带下端在前、上端在后倾斜设置，其下端伸至铲土板上端下方，或者提升输送带下端对接铲土板上端，提升输送带的上端有安装在输送带框架上、伸入内筛筒的溜槽或溜筒；所述的圆筒形内筛筒和外筛筒位于提升输送带后方，外筛筒通过安装在机架上滚轮支撑，内筛筒通过与外筛筒之间的连接件固定在外筛筒内或者用安装在机架上的滚轮支撑其伸出外筛筒的两端；内筛筒的筛孔大于油莎豆的粒径，外筛筒的筛孔小于油莎豆的粒径，外筛筒内有固定在筒壁上相对筛筒轴向倾斜的筒内物推送板，筛筒的外周面有齿圈，机架上安装与齿圈啮合的筛筒驱动齿轮；所述的螺旋叶片推送器同轴向安装在内筛筒中，转向与内筛筒的转向相反；所述的外筛筒排出物承接槽安装在外筛筒排出端的机架上，由对应外筛筒端口下侧筒壁、长度接近筛筒半圆周的一段弧形槽和弧形槽一侧上端的槽内物折向下落排出溜筒构成，内筛筒伸出外筛筒输出端的一段，安装有伸入承接槽、将槽内物拨至折向下落排出溜筒的拨片；所述的平面振动筛通过一组两端分别与机架、筛体铰接的支杆安装在机架上，平面振动筛输入端位于外筛筒排出物承接槽的下落排出溜筒出口，平面振动筛向机架前端延伸，平面振动筛用安装在机架上的曲柄连杆机构驱动；所述的吸杂风机安装在机架上位于平面振动筛靠近输出端的筛面上方，风机叶轮轴处的进风口安装有伸向筛面的吸风筒；所述的油莎豆入斗输送带安装在机架上，其输入端位于平面振动筛输出端的下方，输出端伸至油沙豆集存斗的上端口；所述传动箱向各运动部件的传动机构包括：传动箱伸出的输出轴与刀滚轴、提升传送带驱动辊轴、筛筒驱动齿轮轴、螺旋叶片推送器、驱动平面筛的曲柄轴、吸杂风机、油莎豆入斗输送带驱动辊轴之间的链条或皮带传动机构或链条与皮带、齿轮混合传动机构。2.根据权利要求1所述的油莎豆收获机，其特征是：所述的螺旋叶片推送器为双螺旋叶片结构，每条螺旋叶片为多个片段相衔接构成，按叶片旋向，相邻片段之间上游片段末端在前，下游片段首端在后错位设置，衔接处有部分重叠，重叠处留有间隙，螺旋叶片推送器的叶片轴低于内筛筒轴线。3.根据权利要求1所述的油莎豆收获机，其特征是：所述的外筛筒内的推送板在外筒内按双螺旋线排列，推送板的板片是与所在螺旋线相应的弧面板，按筛筒的转向，相邻推送板之间，上游推送板末端在前，下游推送板首端在后错位设置，衔接处有部分重叠，重叠处留有间隙。2CN108243703A权利要求书2/2页4.根据权利要求1所述的油莎豆收获机，其特征是：传动箱安装在机架前部，传动箱朝向牵引拖拉机的前端伸出连接拖拉机动力输出轴的动力输入轴，传动轮箱朝向机架侧面伸出横向输出轴，朝向机架后端伸出纵向输出轴，在机架上有与输出轴对接的链轮轴，链轮轴与输出轴
