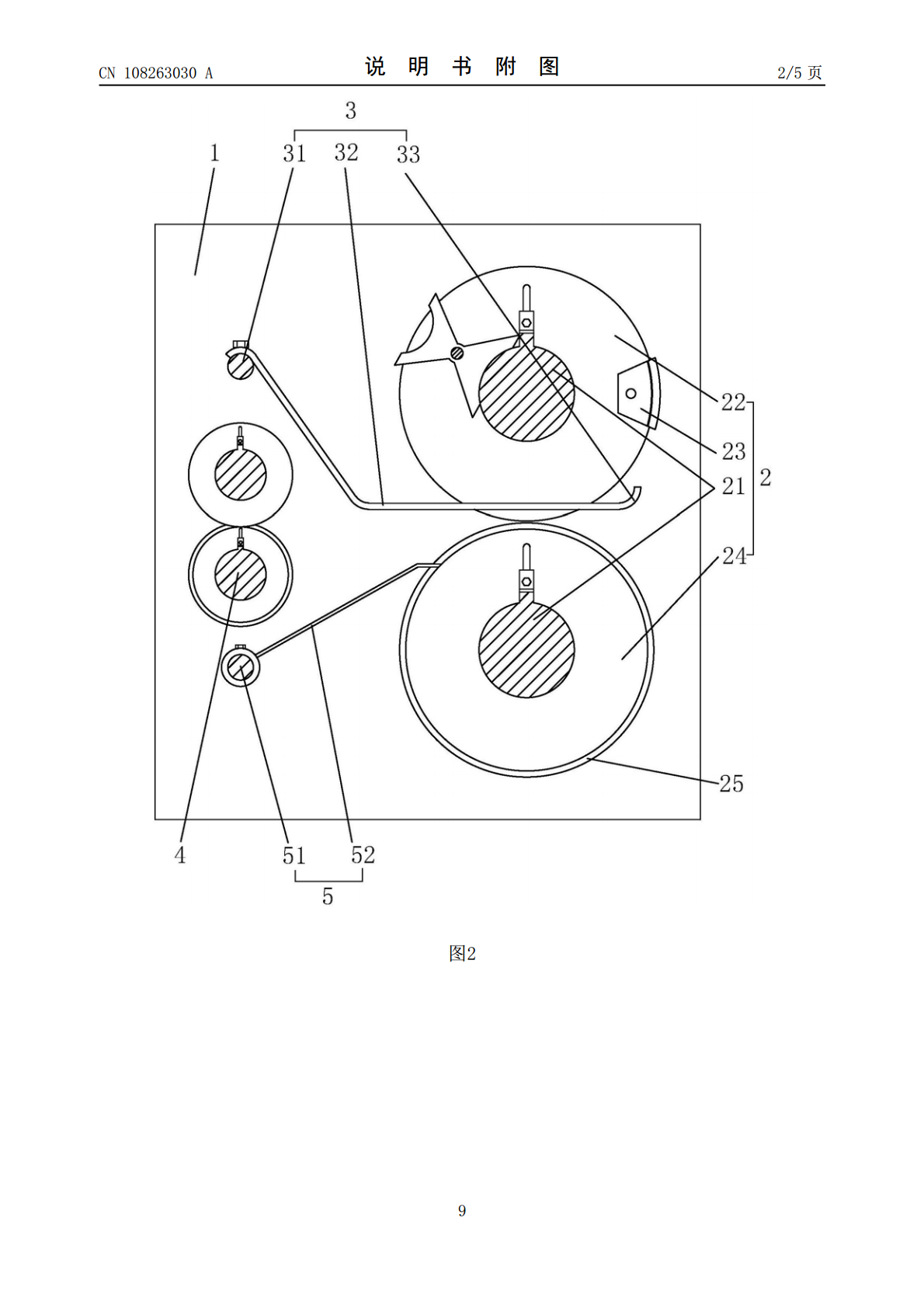

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108263030A(43)申请公布日2018.07.10(21)申请号201810119284.4(22)申请日2018.02.06(71)申请人青岛润实包装有限公司地址266400山东省青岛市黄岛区临港经济开发区郭家河岩村(72)发明人王磊(74)专利代理机构北京维正专利代理有限公司11508代理人俞炯(51)Int.Cl.B31B50/22(2017.01)权利要求书1页说明书5页附图5页(54)发明名称一种纸箱开槽机(57)摘要本发明公开了一种纸箱开槽机，属于纸箱生产设备领域，其技术方案如下，包括机身、开槽部件、电机，开槽部件包括驱动辊、槽轮、承接轮，两根驱动辊与机身转动连接且驱动辊轴线处于同一竖直面内，若干槽轮套接在上方的驱动辊上，若干承接轮套接在下方的驱动辊上，槽轮上固连有槽刀，承接轮上开有刀槽，槽刀插入刀槽内，承接轮上放置有纸板，驱动辊上固连有齿条，槽轮与承接轮径向方向上滑动连接有插块，插块靠近齿条一端开有齿，插块插接入齿条内，插块上螺纹连接有限位螺钉，限位螺钉轴线与驱动辊轴线平行且限位螺钉一端伸入槽轮和承接轮内，具有可加工出不同规格的纸箱的优点。CN108263030ACN108263030A权利要求书1/1页1.一种纸箱开槽机，包括机身（1）、开槽部件（2）、电机（81），所述开槽部件（2）包括驱动辊（21）、槽轮（22）、承接轮（24），两根所述驱动辊（21）与机身（1）转动连接且驱动辊（21）轴线处于同一竖直面内，若干所述槽轮（22）套接在上方的驱动辊（21）上，若干所述承接轮（24）套接在下方的驱动辊（21）上，所述槽轮（22）上固连有槽刀（23），所述承接轮（24）上开有刀槽（25），所述槽刀（23）插入刀槽（25）内，所述承接轮（24）上放置有纸板（9），其特征是：所述驱动辊（21）上固连有齿条（71），所述槽轮（22）与承接轮（24）径向方向上滑动连接有插块（72），所述插块（72）靠近齿条（71）一端开有齿，所述插块（72）插接入齿条（71）内，所述插块（72）上螺纹连接有限位螺钉（73），所述限位螺钉（73）轴线与驱动辊（21）轴线平行且限位螺钉（73）一端伸入槽轮（22）和承接轮（24）内。2.根据权利要求1所述的一种纸箱开槽机，其特征是：所述机身（1）在水平方向远离驱动辊（21）一侧固连有限位杆（31），所述限位杆（31）轴线与驱动辊（21）轴线平行，所述限位杆（31）上固连有限位板（32），所述限位板（32）长度方向水平，所述限位板（32）抵接在纸板（9）上端面，所述限位板（32）长度大于槽轮（22）外径。3.根据权利要求2所述的一种纸箱开槽机，其特征是：所述限位板（32）远离限位杆（31）一端固连有弯头（33），所述弯头（33）弯折方向竖直向上。4.根据权利要求3所述的一种纸箱开槽机，其特征是：所述限位杆（31）下方的机身（1）上固连有固定杆（51），所述固定杆（51）上滑动连接有剔料片（52），所述剔料片（52）远离固定杆（51）一端插接到刀槽（25）内。5.根据权利要求4所述的一种纸箱开槽机，其特征是：所述限位杆（31）与固定杆（51）之间的机身（1）上转动连接有两根压槽辊（41），所述压槽辊（41）轴线方向与驱动辊（21）轴线平行，所述压槽辊（41）轴线处于同一竖直面，位于上方的所述压槽辊（41）上套接有凹轮（42），位于下方的所述压槽辊（41）上套接有凸轮（43），所述纸板（9）抵接在凹轮（42）与凸轮（43）之间。6.根据权利要求5所述的一种纸箱开槽机，其特征是：所述驱动辊（21）之间抵接有计量杆（74），所述计量杆（74）长度方向两端固连有若干轴板（75），若干所述轴板（75）呈放射状固连在计量杆（74）两端，所述轴板（75）上开有轴槽（76），所述轴槽（76）外径等于驱动辊（21）、压槽辊（41）或固定杆（51）的外径。7.根据权利要求6所述的一种纸箱开槽机，其特征是：所述机身（1）在水平方向靠近开槽部件（2）一侧固连有送料台（61），所述送料台（61）上转动连接有链条（63），所述链条（63）上固连有若干进给板（64），所述进给板（64）端面伸出送料台（61）外且与送料台（61）端面垂直，相邻所述进给板（64）之间的间距大于纸板（9）的宽度。8.根据权利要求7所述的一种纸箱开槽机，其特征是：所述送料台（61）两侧滑动连接有侧板（65），所述侧板（65）滑动方向垂直链条（63）的长度方向，所述侧板（65）之间的间距大于纸板（9）的长度。2CN108263030A说明书1/5页一种纸箱开槽机技术领域[0001]本发明涉及纸箱生产设备领域，特别涉及一种纸箱开槽机。背景技术[0002]纸箱是应用最为广
