抗电磁干扰的光伏移动电源.pdf

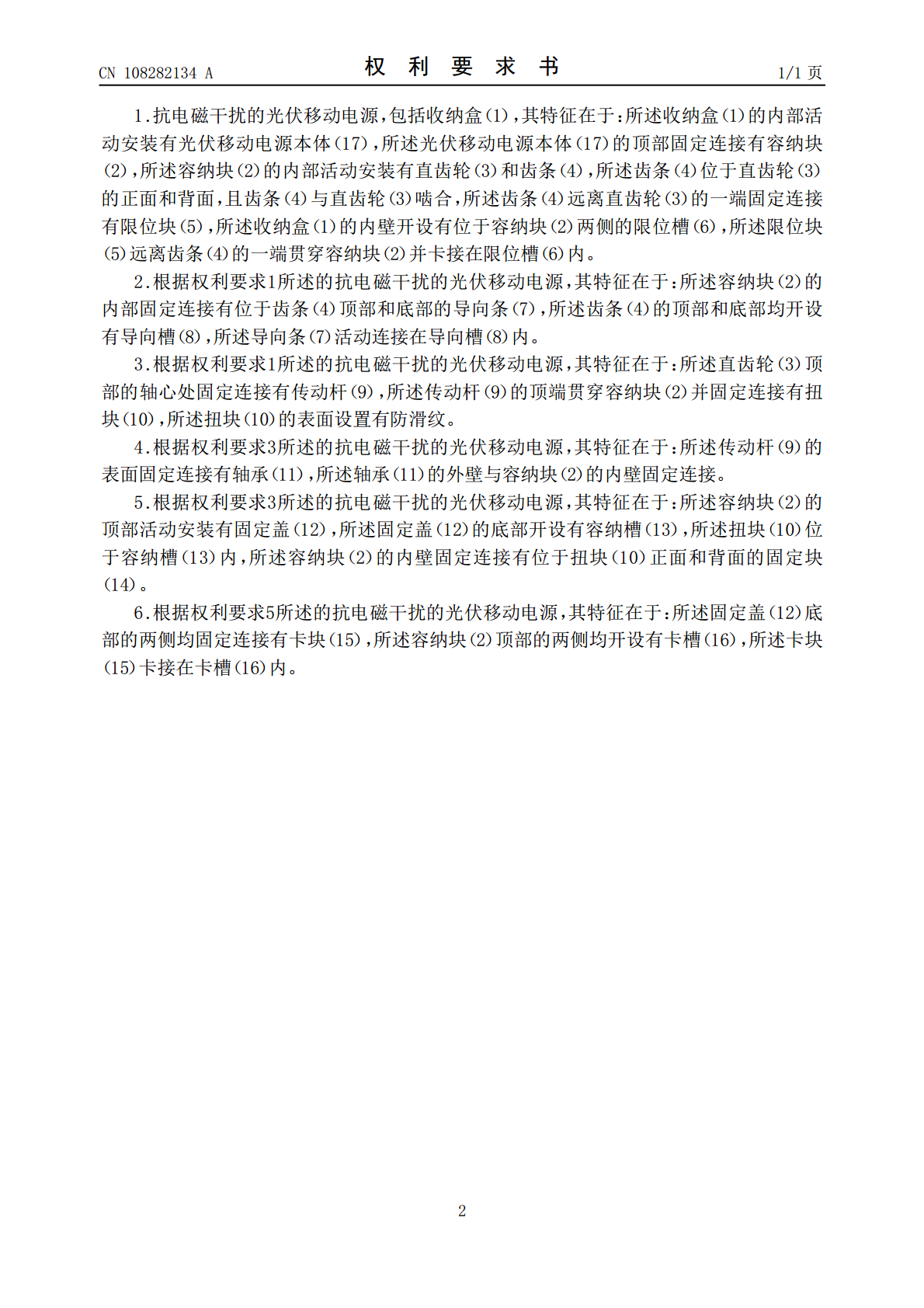

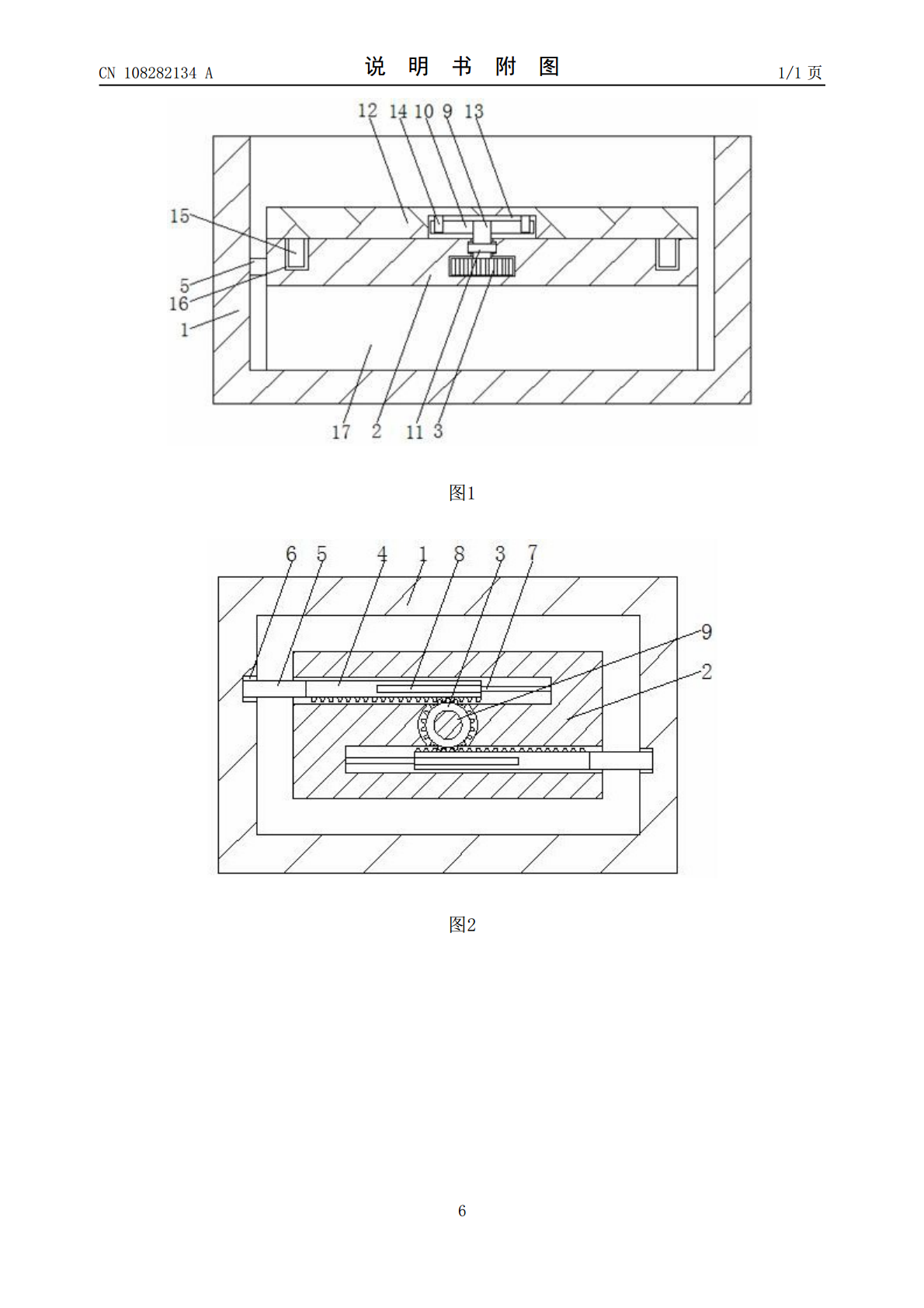

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108282134A(43)申请公布日2018.07.13(21)申请号201711494235.0(22)申请日2017.12.31(71)申请人铜陵迈维电子科技有限公司地址244000安徽省铜陵市狮子山经济开发区(72)发明人华前斌(74)专利代理机构合肥东信智谷知识产权代理事务所(普通合伙)34143代理人王学勇(51)Int.Cl.H02S10/40(2014.01)H02S20/00(2014.01)权利要求书1页说明书3页附图1页(54)发明名称抗电磁干扰的光伏移动电源(57)摘要本发明公开了抗电磁干扰的光伏移动电源，包括收纳盒，所述收纳盒的内部活动安装有光伏移动电源本体，所述光伏移动电源本体的顶部固定连接有容纳块，容纳块的内部活动安装有直齿轮和齿条，齿条位于直齿轮的正面和背面，且齿条与直齿轮啮合，齿条远离直齿轮的一端固定连接有限位块，收纳盒的内壁开设有位于容纳块两侧的限位槽。该抗电磁干扰的光伏移动电源，通过设置容纳块、限位块和限位槽，能够将光伏移动电源本体固定在收纳盒的内部，能够在收纳盒落地时将光伏移动电源本体固定住，让光伏移动电源本体不会从收纳盒的内部掉出，从而使光伏移动电源不易受到损坏，从而延长光伏移动电源的使用寿命，从而便于人们收纳。CN108282134ACN108282134A权利要求书1/1页1.抗电磁干扰的光伏移动电源，包括收纳盒（1），其特征在于：所述收纳盒（1）的内部活动安装有光伏移动电源本体（17），所述光伏移动电源本体（17）的顶部固定连接有容纳块（2），所述容纳块（2）的内部活动安装有直齿轮（3）和齿条（4），所述齿条（4）位于直齿轮（3）的正面和背面，且齿条（4）与直齿轮（3）啮合，所述齿条（4）远离直齿轮（3）的一端固定连接有限位块（5），所述收纳盒（1）的内壁开设有位于容纳块（2）两侧的限位槽（6），所述限位块（5）远离齿条（4）的一端贯穿容纳块（2）并卡接在限位槽（6）内。2.根据权利要求1所述的抗电磁干扰的光伏移动电源，其特征在于：所述容纳块（2）的内部固定连接有位于齿条（4）顶部和底部的导向条（7），所述齿条（4）的顶部和底部均开设有导向槽（8），所述导向条（7）活动连接在导向槽（8）内。3.根据权利要求1所述的抗电磁干扰的光伏移动电源，其特征在于：所述直齿轮（3）顶部的轴心处固定连接有传动杆（9），所述传动杆（9）的顶端贯穿容纳块（2）并固定连接有扭块（10），所述扭块（10）的表面设置有防滑纹。4.根据权利要求3所述的抗电磁干扰的光伏移动电源，其特征在于：所述传动杆（9）的表面固定连接有轴承（11），所述轴承（11）的外壁与容纳块（2）的内壁固定连接。5.根据权利要求3所述的抗电磁干扰的光伏移动电源，其特征在于：所述容纳块（2）的顶部活动安装有固定盖（12），所述固定盖（12）的底部开设有容纳槽（13），所述扭块（10）位于容纳槽（13）内，所述容纳块（2）的内壁固定连接有位于扭块（10）正面和背面的固定块（14）。6.根据权利要求5所述的抗电磁干扰的光伏移动电源，其特征在于：所述固定盖（12）底部的两侧均固定连接有卡块（15），所述容纳块（2）顶部的两侧均开设有卡槽（16），所述卡块（15）卡接在卡槽（16）内。2CN108282134A说明书1/3页抗电磁干扰的光伏移动电源技术领域[0001]本发明涉及光伏移动电源技术领域，具体为抗电磁干扰的光伏移动电源。背景技术[0002]抗电磁干扰的光伏移动电源是一种利用光伏技术将太阳光辐射能直接转换为电能的一种移动电源，而现有的光伏移动电源上没有设置可以与收纳盒配合的结构，当收纳盒掉落时，内部的光伏移动电源容易从盒内掉出，从而造成光伏移动电源损坏，从而缩短光伏移动电源的使用寿命，不便于人们收纳。发明内容[0003]（一）解决的技术问题针对现有技术的不足，本发明提供了抗电磁干扰的光伏移动电源，具备便于人们收纳光伏移动电源等优点，解决了现有的光伏移动电源不方便收纳的问题。[0004]（二）技术方案为实现上述便于人们收纳光伏移动电源的目的，本发明提供如下技术方案：抗电磁干扰的光伏移动电源，包括收纳盒，所述收纳盒的内部活动安装有光伏移动电源本体，所述光伏移动电源本体的顶部固定连接有容纳块，所述容纳块的内部活动安装有直齿轮和齿条，所述齿条位于直齿轮的正面和背面，且齿条与直齿轮啮合，所述齿条远离直齿轮的一端固定连接有限位块，所述收纳盒的内壁开设有位于容纳块两侧的限位槽，所述限位块远离齿条的一端贯穿容纳块并卡接在限位槽内。[0005]优选的，所述容纳块的内部固定连接有位于齿条顶部和底部的导向条，所述齿条的顶部和底部均开设有导向槽，所述导向条活动连接在导向槽内。[000
