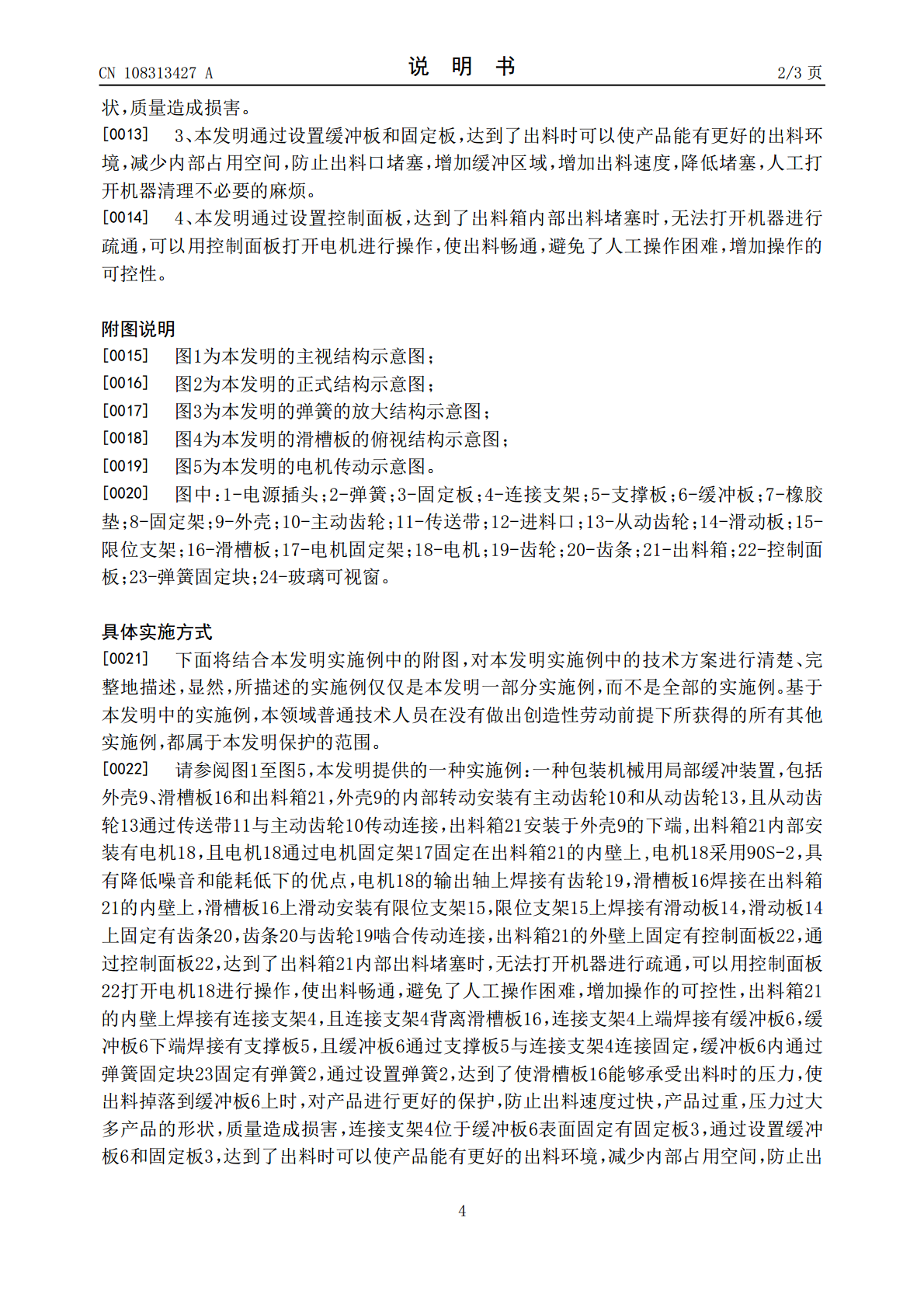

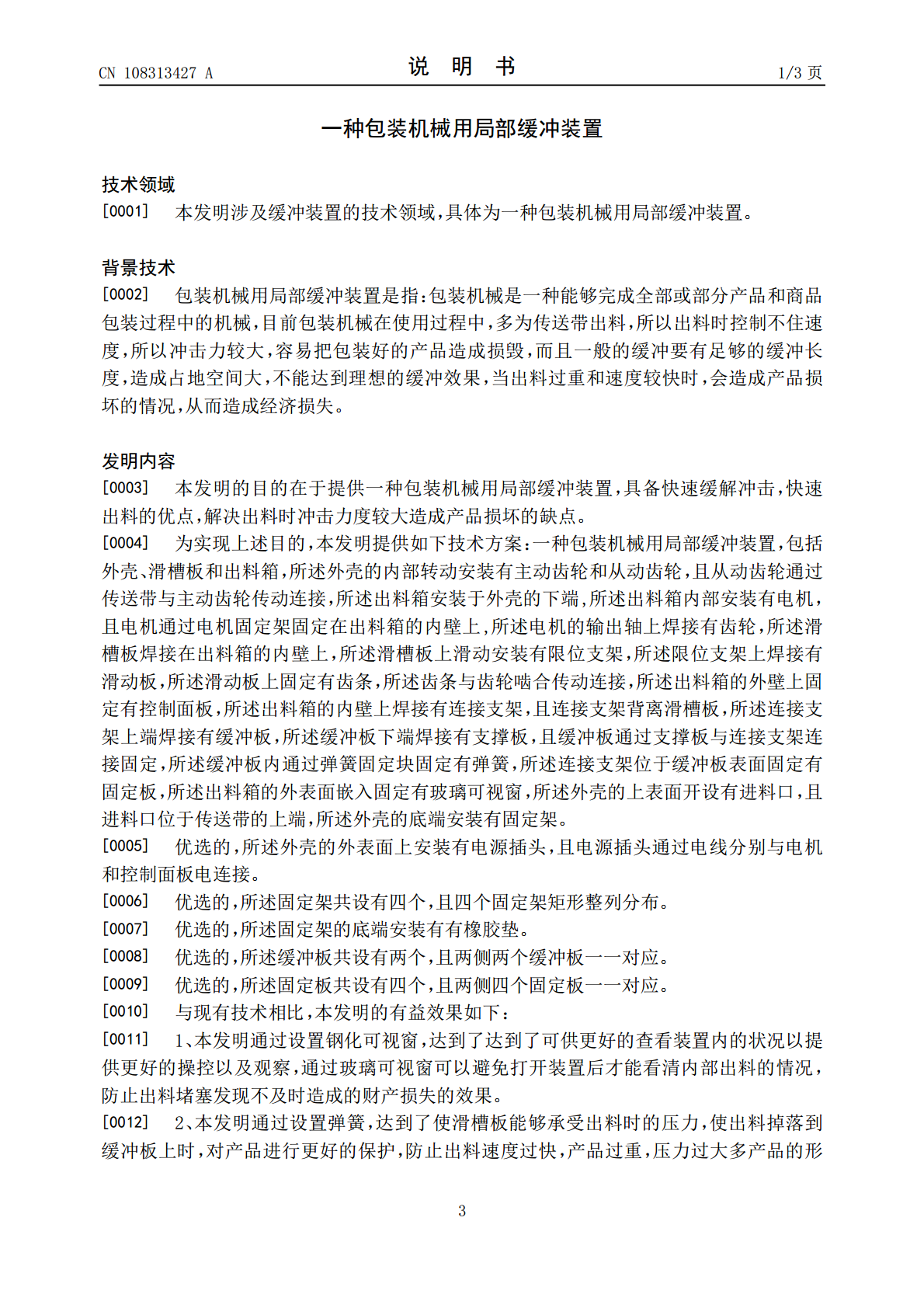

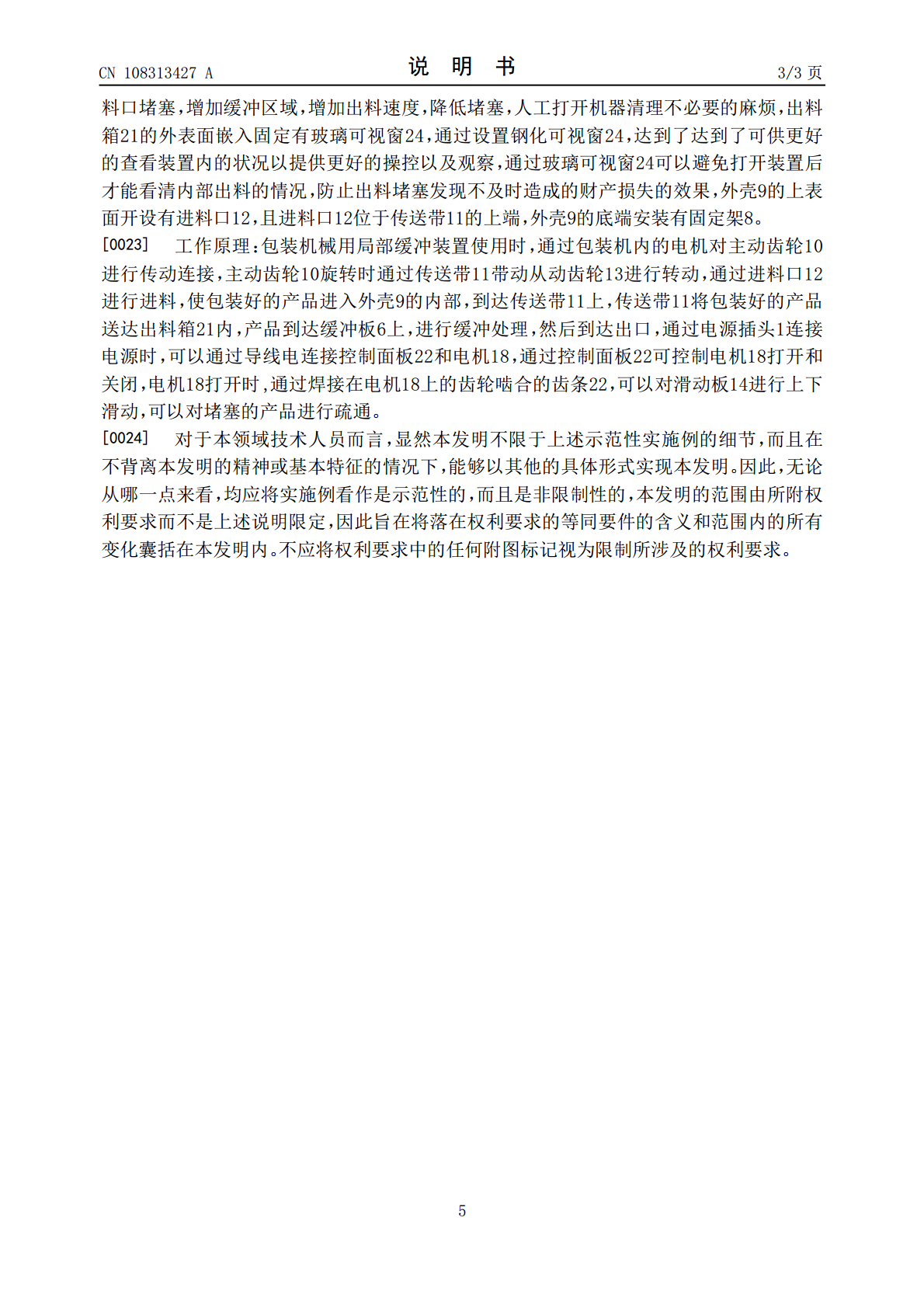

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108313427A(43)申请公布日2018.07.24(21)申请号201810133803.2(22)申请日2018.02.09(71)申请人佛山汉格斯环保科技有限公司地址528000广东省佛山市禅城区祖庙路51号七层自编号759(72)发明人田容宋兆东(74)专利代理机构北京商专永信知识产权代理事务所(普通合伙)11400代理人高之波廖紫兰(51)Int.Cl.B65B65/00(2006.01)B65D88/28(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种包装机械用局部缓冲装置(57)摘要本发明公开了一种包装机械用局部缓冲装置，包括外壳、滑槽板和出料箱，所述外壳的内部转动安装有主动齿轮和从动齿轮，所述出料箱安装于外壳的下端,所述出料箱内部安装有电机，所述电机的输出轴上焊接有齿轮，所述滑槽板焊接在出料箱的内壁上，所述滑槽板上滑动安装有限位支架，所述限位支架上焊接有滑动板，所述滑动板上固定有齿条，所述齿条与齿轮啮合传动连接，所述出料箱的内壁上焊接有连接支架，所述连接支架上端焊接有缓冲板，所述缓冲板下端焊接有支撑板，所述缓冲板内通过弹簧固定块固定有弹簧，所述连接支架位于缓冲板表面固定有固定板，所述出料箱的外表面嵌入固定有玻璃可视窗。本发明具备快速缓解冲击，快速出料的优点。CN108313427ACN108313427A权利要求书1/1页1.一种包装机械用局部缓冲装置，包括外壳(9)、滑槽板(16)和出料箱(21)，其特征在于：所述外壳(9)的内部转动安装有主动齿轮(10)和从动齿轮(13)，且从动齿轮(13)通过传送带(11)与主动齿轮(10)传动连接，所述出料箱(21)安装于外壳(9)的下端,所述出料箱(21)内部安装有电机(18)，且电机(18)通过电机固定架(17)固定在出料箱(21)的内壁上,所述电机(18)的输出轴上焊接有齿轮(19)，所述滑槽板(16)焊接在出料箱(21)的内壁上，所述滑槽板(16)上滑动安装有限位支架(15)，所述限位支架(15)上焊接有滑动板(14)，所述滑动板(14)上固定有齿条(20)，所述齿条(20)与齿轮(19)啮合传动连接，所述出料箱(21)的外壁上固定有控制面板(22)，所述出料箱(21)的内壁上焊接有连接支架(4)，且连接支架(4)背离滑槽板(16)，所述连接支架(4)上端焊接有缓冲板(6)，所述缓冲板(6)下端焊接有支撑板(5)，且缓冲板(6)通过支撑板(5)与连接支架(4)连接固定，所述缓冲板(6)内通过弹簧固定块(23)固定有弹簧(2)，所述连接支架(4)位于缓冲板(6)表面固定有固定板(3)，所述出料箱(21)的外表面嵌入固定有玻璃可视窗(24)，所述外壳(9)的上表面开设有进料口(12)，且进料口(12)位于传送带(11)的上端，所述外壳(9)的底端安装有固定架(8)。2.根据权利要求1所述的一种包装机械用局部缓冲装置，其特征在于：所述外壳(9)的外表面上安装有电源插头(1)，且电源插头(1)通过电线分别与电机(18)和控制面板(22)电连接。3.根据权利要求1所述的一种包装机械用局部缓冲装置，其特征在于：所述固定架(8)共设有四个，且四个固定架(8)矩形整列分布。4.根据权利要求1所述的一种包装机械用局部缓冲装置，其特征在于：所述固定架(8)的底端安装有有橡胶垫(7)。5.根据权利要求1所述的一种包装机械用局部缓冲装置，其特征在于：所述缓冲板(6)共设有两个，且两侧两个缓冲板(6)一一对应。6.根据权利要求1所述的一种包装机械用局部缓冲装置，其特征在于：所述固定板(3)共设有四个，且两侧四个固定板(3)一一对应。2CN108313427A说明书1/3页一种包装机械用局部缓冲装置技术领域[0001]本发明涉及缓冲装置的技术领域，具体为一种包装机械用局部缓冲装置。背景技术[0002]包装机械用局部缓冲装置是指：包装机械是一种能够完成全部或部分产品和商品包装过程中的机械，目前包装机械在使用过程中，多为传送带出料，所以出料时控制不住速度，所以冲击力较大，容易把包装好的产品造成损毁，而且一般的缓冲要有足够的缓冲长度，造成占地空间大，不能达到理想的缓冲效果，当出料过重和速度较快时，会造成产品损坏的情况，从而造成经济损失。发明内容[0003]本发明的目的在于提供一种包装机械用局部缓冲装置，具备快速缓解冲击，快速出料的优点，解决出料时冲击力度较大造成产品损坏的缺点。[0004]为实现上述目的，本发明提供如下技术方案：一种包装机械用局部缓冲装置，包括外壳、滑槽板和出料箱，所述外壳的内部转动安装有主动齿轮和从动齿轮，且从动齿轮通过传送带与主动齿轮传动连接，所述出料箱安装于外壳的下端,
