一种利于环保的多功能建筑垃圾清运车.pdf

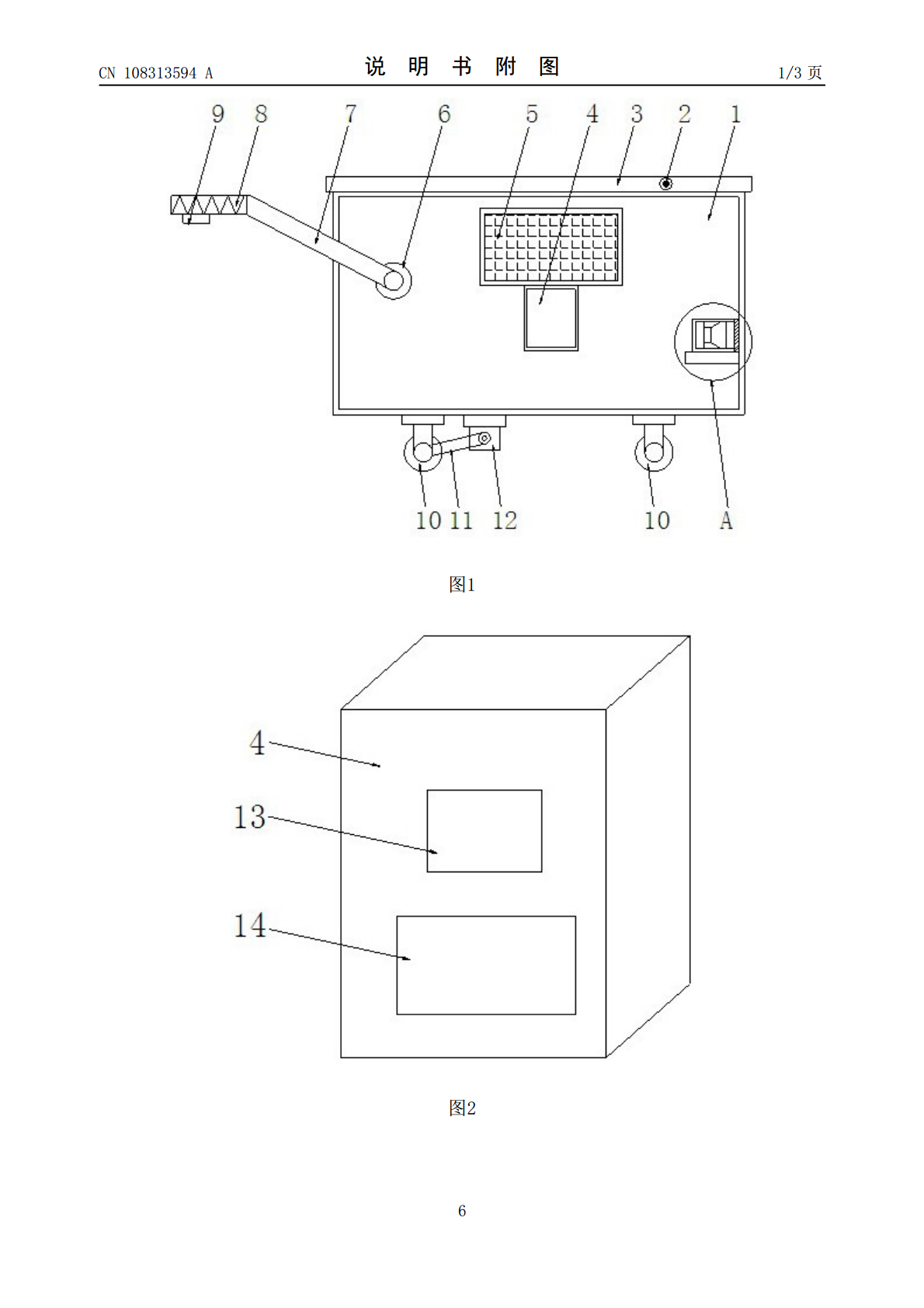

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108313594A(43)申请公布日2018.07.24(21)申请号201810274253.6(22)申请日2018.03.29(71)申请人新乡市振英机械设备有限公司地址453000河南省新乡市新飞大道南段1018号(72)发明人孟保亮秦英王云利秦新波(74)专利代理机构新乡市平原智汇知识产权代理事务所(普通合伙)41139代理人路宽(51)Int.Cl.B65F3/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种利于环保的多功能建筑垃圾清运车(57)摘要本发明公开了一种利于环保的多功能建筑垃圾清运车，包括车体，所述车体两个侧壁的顶端均固定有一个防护板，其中一个所述防护板的外部安装有警示灯，所述车体的外壁上倾斜设置有太阳能电池板，所述太阳能电池板的下端电性连接有电源箱，同时车体的两个侧壁上均通过一个固定器连接有一个臂手，所述臂手的另一端设置有手把，其中一个所述手把的下端安装有调节开关，同时车体的下端安装有两组车轮，每组车轮之间通过车轮轴转动连接。本发明通过设置警示灯、防护板、太阳能电池板、充电转换器、蓄电池组、安装座、防护框、车灯以及防护镜，解决了现阶段的建筑垃圾清运车使用时不够环保，功能单一以及安全性低的问题。CN108313594ACN108313594A权利要求书1/1页1.一种利于环保的多功能建筑垃圾清运车，包括车体（1），其特征在于：所述车体（1）两个侧壁的顶端均固定有一个防护板（3），其中一个所述防护板（3）的外部安装有警示灯（2），所述车体（1）的外壁上倾斜设置有太阳能电池板（5），所述太阳能电池板（5）的下端电性连接有电源箱（4），同时车体（1）的两个侧壁上均通过一个固定器（6）连接有一个臂手（7），所述臂手（7）的另一端设置有手把（8），其中一个所述手把（8）的下端安装有调节开关（9），同时车体（1）的下端安装有两组车轮（10），每组车轮（10）之间通过车轮轴（19）转动连接，且所述车体（1）的下端固定有电机（12），所述电机（12）的输出轴通过皮带（11）与其中一个所述车轮轴（19）传动连接，同时车体（1）的两个侧壁上均通过一个安装座（15）安装有一个防护框（16），所述防护框（16）的内部设置有车灯（17）。2.根据权利要求1所述的一种利于环保的多功能建筑垃圾清运车，其特征在于：所述电源箱（4）固定在车体（1）的外壁上，所述电源箱（4）的内部设置有充电转换器（13）和蓄电池组（14），所述太阳能电池板（5）的输出端通过充电转换器（13）与所述蓄电池组（14）电性连接。3.根据权利要求1所述的一种利于环保的多功能建筑垃圾清运车，其特征在于：所述调节开关（9）的输出端与电机（12）电性连接。4.根据权利要求2所述的一种利于环保的多功能建筑垃圾清运车，其特征在于：所述蓄电池组（14）的输出端分别与所述电机（12）以及车灯（17）电性连接。5.根据权利要求1所述的一种利于环保的多功能建筑垃圾清运车，其特征在于：所述防护框（16）的一端设置有防护镜（18）。2CN108313594A说明书1/3页一种利于环保的多功能建筑垃圾清运车技术领域[0001]本发明涉及输运设备技术领域，具体为一种利于环保的多功能建筑垃圾清运车。背景技术[0002]目前，随着城市化程度的加剧，建筑行业逐渐兴起，而建筑施工中经常会造成建筑垃圾，建筑垃圾的堆放对施工现场会造成极大的不便，因此需要及时的清除建筑垃圾，现阶段的建筑垃圾清运车在使用时可以满足其基本的使用需求，然而在实际使用中仍然存在着一些方面的缺陷和不足。[0003]经检索，专利公告号为CN202828660U公开了一种用于建筑施工中的垃圾清运车，主要目的在于提供一种方便施工人员安全快捷的装卸装修垃圾的装置。[0004]现有技术中一种用于建筑施工中的垃圾清运车所具有的缺点不足：1.没有设置电动驱动装置，行动较为不便，车体没有安装太阳能充电转换装置，电动驱动时不够环保，电耗多；2.功能单一，没有安装可以在夜间照明的车灯，夜间作业时较为不便；3.没有设置防护板及警示灯，安全性较低。发明内容[0005]本发明的目的在于提供一种利于环保的多功能建筑垃圾清运车，解决了现阶段的建筑垃圾清运车使用时不够环保，功能单一以及安全性低的问题。[0006]为实现上述目的，本发明提供如下技术方案：一种利于环保的多功能建筑垃圾清运车，包括车体，所述车体两个侧壁的顶端均固定有一个防护板，其中一个所述防护板的外部安装有警示灯，所述车体的外壁上倾斜设置有太阳能电池板，所述太阳能电池板的下端电性连接有电源箱，同时车体的两个侧壁上均通过一个固定器连接有一个臂手，所述臂手的另一端设置有手把，其中一个所述手把的下端
