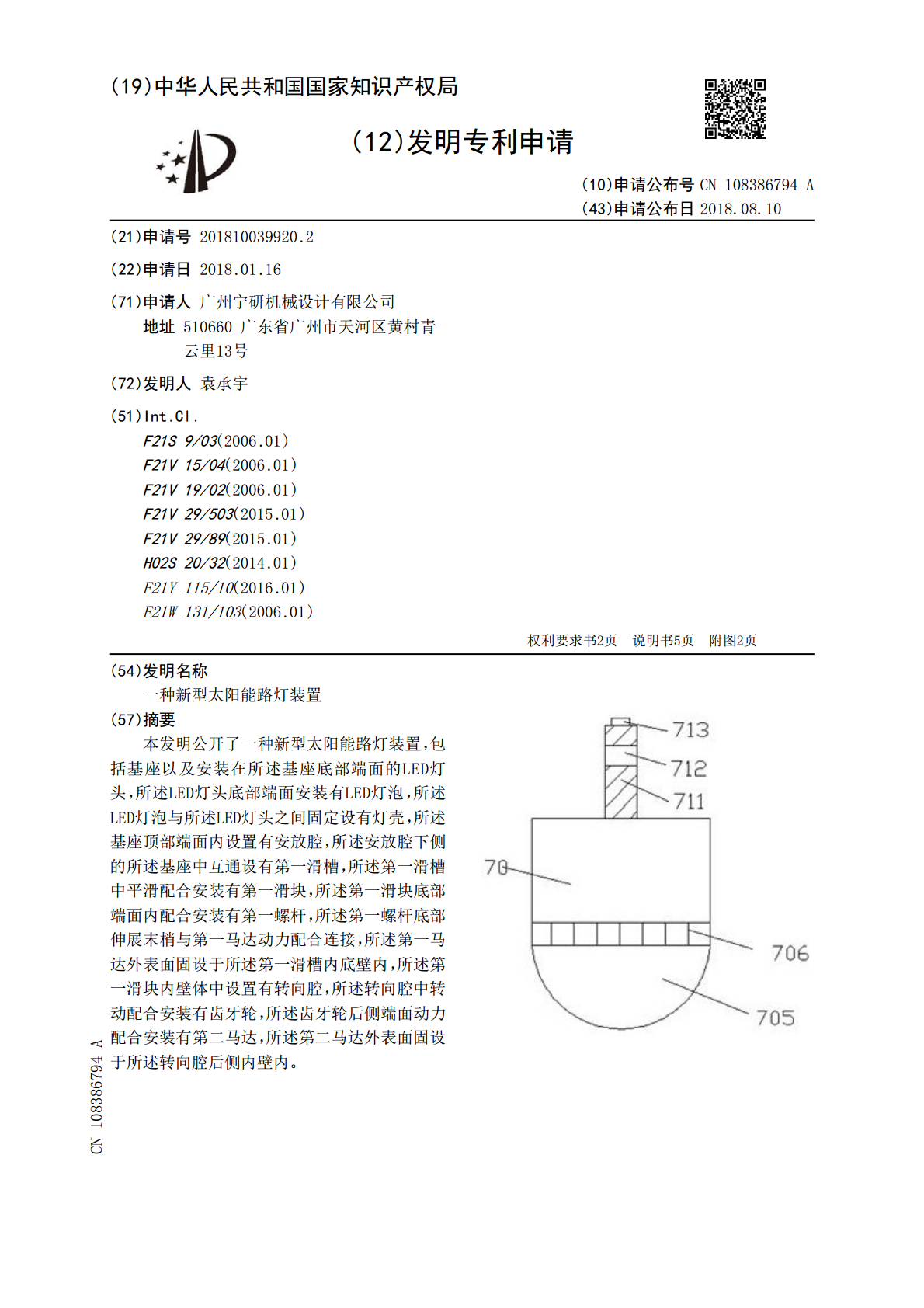

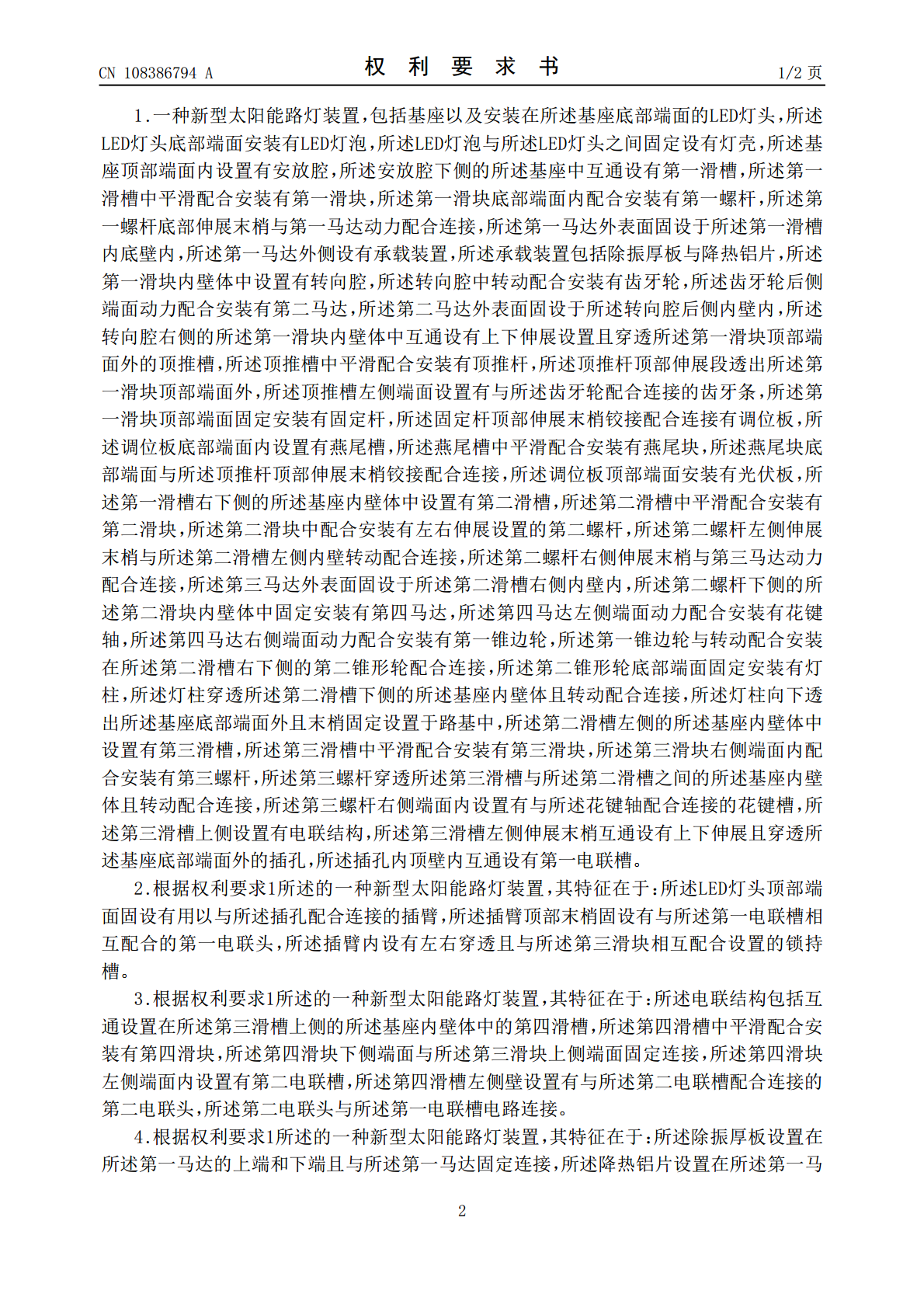

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108386794A(43)申请公布日2018.08.10(21)申请号201810039920.2(22)申请日2018.01.16(71)申请人广州宁研机械设计有限公司地址510660广东省广州市天河区黄村青云里13号(72)发明人袁承宇(51)Int.Cl.F21S9/03(2006.01)F21V15/04(2006.01)F21V19/02(2006.01)F21V29/503(2015.01)F21V29/89(2015.01)H02S20/32(2014.01)F21Y115/10(2016.01)F21W131/103(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种新型太阳能路灯装置(57)摘要本发明公开了一种新型太阳能路灯装置，包括基座以及安装在所述基座底部端面的LED灯头，所述LED灯头底部端面安装有LED灯泡，所述LED灯泡与所述LED灯头之间固定设有灯壳，所述基座顶部端面内设置有安放腔，所述安放腔下侧的所述基座中互通设有第一滑槽，所述第一滑槽中平滑配合安装有第一滑块，所述第一滑块底部端面内配合安装有第一螺杆，所述第一螺杆底部伸展末梢与第一马达动力配合连接，所述第一马达外表面固设于所述第一滑槽内底壁内，所述第一滑块内壁体中设置有转向腔，所述转向腔中转动配合安装有齿牙轮，所述齿牙轮后侧端面动力配合安装有第二马达，所述第二马达外表面固设于所述转向腔后侧内壁内。CN108386794ACN108386794A权利要求书1/2页1.一种新型太阳能路灯装置，包括基座以及安装在所述基座底部端面的LED灯头，所述LED灯头底部端面安装有LED灯泡，所述LED灯泡与所述LED灯头之间固定设有灯壳，所述基座顶部端面内设置有安放腔，所述安放腔下侧的所述基座中互通设有第一滑槽，所述第一滑槽中平滑配合安装有第一滑块，所述第一滑块底部端面内配合安装有第一螺杆，所述第一螺杆底部伸展末梢与第一马达动力配合连接，所述第一马达外表面固设于所述第一滑槽内底壁内，所述第一马达外侧设有承载装置，所述承载装置包括除振厚板与降热铝片，所述第一滑块内壁体中设置有转向腔，所述转向腔中转动配合安装有齿牙轮，所述齿牙轮后侧端面动力配合安装有第二马达，所述第二马达外表面固设于所述转向腔后侧内壁内，所述转向腔右侧的所述第一滑块内壁体中互通设有上下伸展设置且穿透所述第一滑块顶部端面外的顶推槽，所述顶推槽中平滑配合安装有顶推杆，所述顶推杆顶部伸展段透出所述第一滑块顶部端面外，所述顶推槽左侧端面设置有与所述齿牙轮配合连接的齿牙条，所述第一滑块顶部端面固定安装有固定杆，所述固定杆顶部伸展末梢铰接配合连接有调位板，所述调位板底部端面内设置有燕尾槽，所述燕尾槽中平滑配合安装有燕尾块，所述燕尾块底部端面与所述顶推杆顶部伸展末梢铰接配合连接，所述调位板顶部端面安装有光伏板，所述第一滑槽右下侧的所述基座内壁体中设置有第二滑槽，所述第二滑槽中平滑配合安装有第二滑块，所述第二滑块中配合安装有左右伸展设置的第二螺杆，所述第二螺杆左侧伸展末梢与所述第二滑槽左侧内壁转动配合连接，所述第二螺杆右侧伸展末梢与第三马达动力配合连接，所述第三马达外表面固设于所述第二滑槽右侧内壁内，所述第二螺杆下侧的所述第二滑块内壁体中固定安装有第四马达，所述第四马达左侧端面动力配合安装有花键轴，所述第四马达右侧端面动力配合安装有第一锥边轮，所述第一锥边轮与转动配合安装在所述第二滑槽右下侧的第二锥形轮配合连接，所述第二锥形轮底部端面固定安装有灯柱，所述灯柱穿透所述第二滑槽下侧的所述基座内壁体且转动配合连接，所述灯柱向下透出所述基座底部端面外且末梢固定设置于路基中，所述第二滑槽左侧的所述基座内壁体中设置有第三滑槽，所述第三滑槽中平滑配合安装有第三滑块，所述第三滑块右侧端面内配合安装有第三螺杆，所述第三螺杆穿透所述第三滑槽与所述第二滑槽之间的所述基座内壁体且转动配合连接，所述第三螺杆右侧端面内设置有与所述花键轴配合连接的花键槽，所述第三滑槽上侧设置有电联结构，所述第三滑槽左侧伸展末梢互通设有上下伸展且穿透所述基座底部端面外的插孔，所述插孔内顶壁内互通设有第一电联槽。2.根据权利要求1所述的一种新型太阳能路灯装置，其特征在于：所述LED灯头顶部端面固设有用以与所述插孔配合连接的插臂，所述插臂顶部末梢固设有与所述第一电联槽相互配合的第一电联头，所述插臂内设有左右穿透且与所述第三滑块相互配合设置的锁持槽。3.根据权利要求1所述的一种新型太阳能路灯装置，其特征在于：所述电联结构包括互通设置在所述第三滑槽上侧的所述基座内壁体中的第四滑槽，所述第四滑槽中平滑配合安装有第四滑块，所述第四滑块下侧端面与所述第三滑块上侧端面固定连接，所
