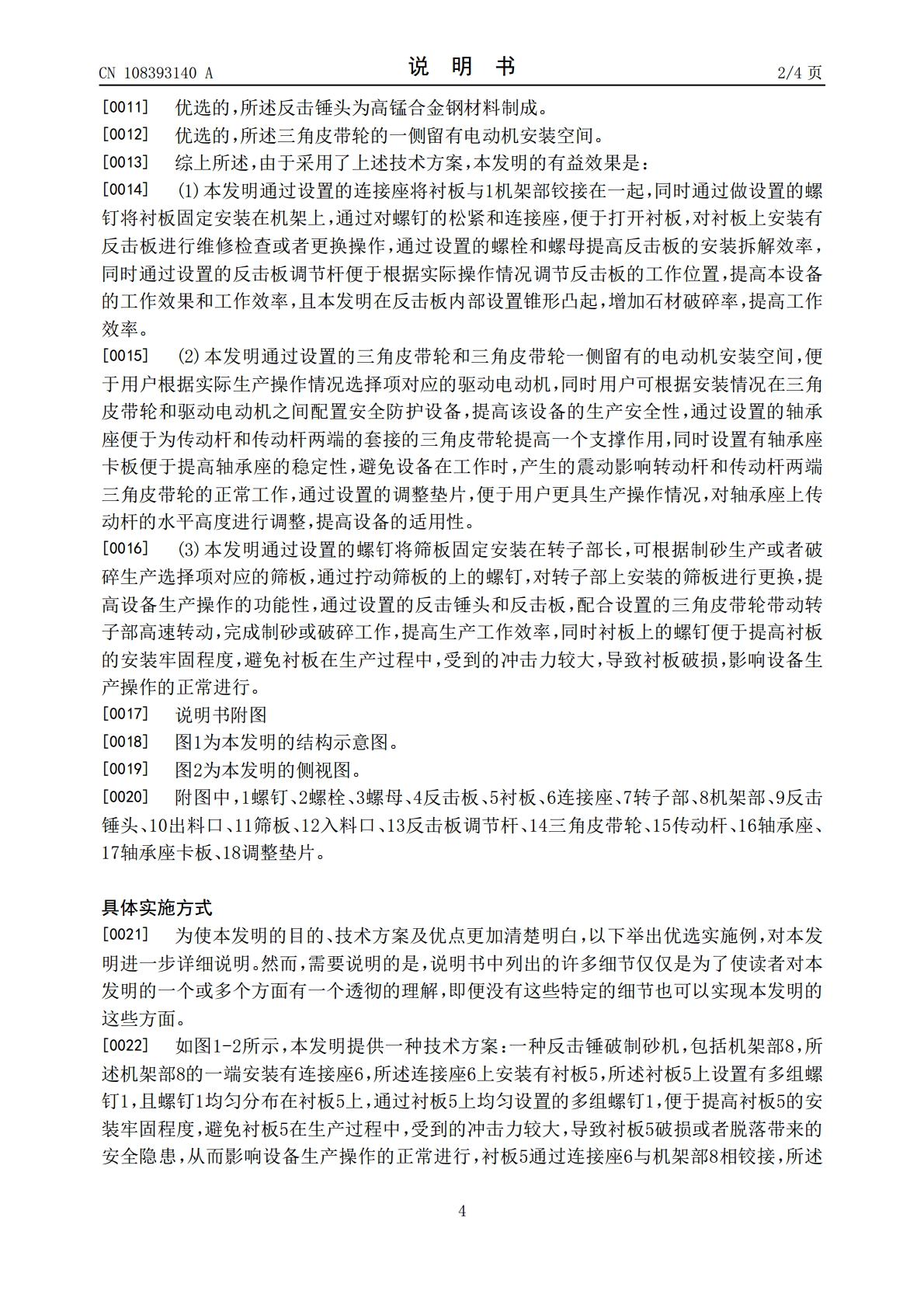

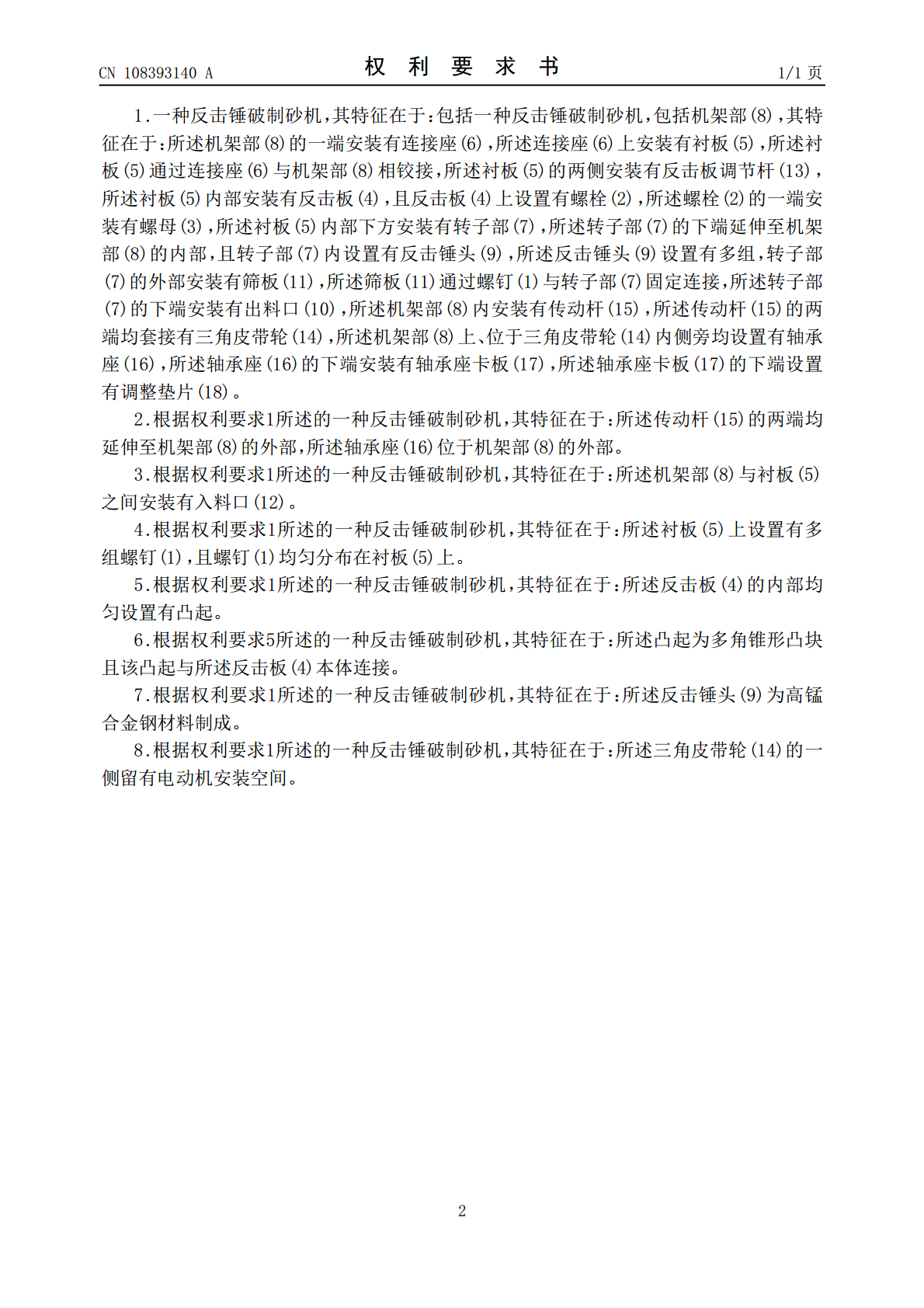

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108393140A(43)申请公布日2018.08.14(21)申请号201810400539.4(22)申请日2018.04.28(71)申请人南宁市砂友机械设备有限公司地址530007广西壮族自治区南宁市西乡塘区科园大道33号盛世龙腾A单元A-1221号(72)发明人罗章桂罗涛涛罗钊均黄春燕罗一棉(74)专利代理机构北京君恒知识产权代理事务所(普通合伙)11466代理人谭月萍黄启行(51)Int.Cl.B02C13/13(2006.01)B02C13/282(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种反击锤破制砂机(57)摘要本发明公开了一种反击锤破制砂机，包括机架部，所述机架部的一端安装有连接座，所述连接座上安装有衬板，所述衬板通过连接座与机架部相铰接，所述衬板的两侧安装有反击板调节杆，所述衬板内部安装有反击板，且反击板上设置有螺栓，且反击板内侧设有凸起，所述衬板内部下方安装有转子部，所述转子部内设置有反击锤头，转子部的外部安装有筛板，所述筛板通过螺钉与转子部固定连接，所述转子部的下端安装有出料口，所述机架部内安装有传动杆，所述传动杆的两端均套接有三角皮带轮，所述三角皮带轮的位于机架部内的一侧均设置有轴承座。本发明解决了现有的反击式制砂机功能单一、维修检查不便、操作复杂和工作效率低下的问题。CN108393140ACN108393140A权利要求书1/1页1.一种反击锤破制砂机，其特征在于：包括一种反击锤破制砂机，包括机架部(8)，其特征在于：所述机架部(8)的一端安装有连接座(6)，所述连接座(6)上安装有衬板(5)，所述衬板(5)通过连接座(6)与机架部(8)相铰接，所述衬板(5)的两侧安装有反击板调节杆(13)，所述衬板(5)内部安装有反击板(4)，且反击板(4)上设置有螺栓(2)，所述螺栓(2)的一端安装有螺母(3)，所述衬板(5)内部下方安装有转子部(7)，所述转子部(7)的下端延伸至机架部(8)的内部，且转子部(7)内设置有反击锤头(9)，所述反击锤头(9)设置有多组，转子部(7)的外部安装有筛板(11)，所述筛板(11)通过螺钉(1)与转子部(7)固定连接，所述转子部(7)的下端安装有出料口(10)，所述机架部(8)内安装有传动杆(15)，所述传动杆(15)的两端均套接有三角皮带轮(14)，所述机架部(8)上、位于三角皮带轮(14)内侧旁均设置有轴承座(16)，所述轴承座(16)的下端安装有轴承座卡板(17)，所述轴承座卡板(17)的下端设置有调整垫片(18)。2.根据权利要求1所述的一种反击锤破制砂机，其特征在于：所述传动杆(15)的两端均延伸至机架部(8)的外部，所述轴承座(16)位于机架部(8)的外部。3.根据权利要求1所述的一种反击锤破制砂机，其特征在于：所述机架部(8)与衬板(5)之间安装有入料口(12)。4.根据权利要求1所述的一种反击锤破制砂机，其特征在于：所述衬板(5)上设置有多组螺钉(1)，且螺钉(1)均匀分布在衬板(5)上。5.根据权利要求1所述的一种反击锤破制砂机，其特征在于：所述反击板(4)的内部均匀设置有凸起。6.根据权利要求5所述的一种反击锤破制砂机，其特征在于：所述凸起为多角锥形凸块且该凸起与所述反击板(4)本体连接。7.根据权利要求1所述的一种反击锤破制砂机，其特征在于：所述反击锤头(9)为高锰合金钢材料制成。8.根据权利要求1所述的一种反击锤破制砂机，其特征在于：所述三角皮带轮(14)的一侧留有电动机安装空间。2CN108393140A说明书1/4页一种反击锤破制砂机技术领域[0001]本发明涉及制砂机械设备技术领域，具体为一种反击锤破制砂机。背景技术[0002]随着经济建设和社会发展的加速，对沙子的需求量也在不断增加，而且河沙乱采滥挖的现象不断出现，各地也相继采取了禁止采挖的措施，因此，人工制砂机应运而生，反击式制砂机是现在应用比较多的一种人工制砂机。反击式制砂机又叫反击式破碎机。反击式制砂机工作原理：需加工的石料由冲击式制砂机上部直落入高速旋转的转盘，在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的冲击块产生高速度的撞击与高密度的破碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、碰撞、破碎、直至破碎成所要求的粒度，现有的反击式制砂机结构老旧、操作复杂、工作效率低且不能够根据实际生产操作情况选择制砂和破碎操作和电动机的更换操作，功能单一，实用性较差，另外现有的反击式制砂机生产安全系数低，维修检查不方便。发明内容[0003]本发明的目的在于：针对上述存在的问题，提供了一种解决现有制砂机功能单一、维修检查不便、操作复杂和工作效率低下问
