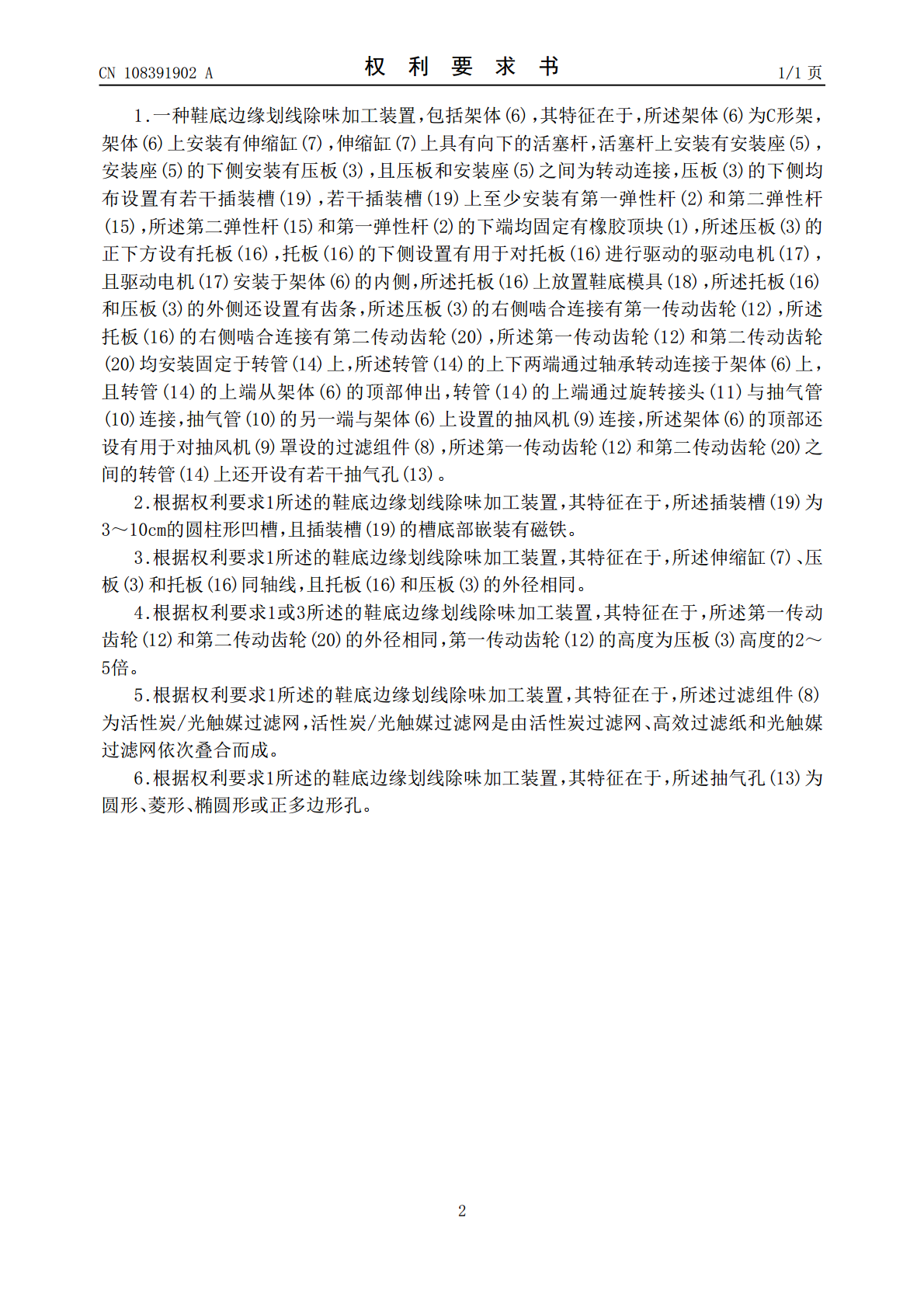

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108391902A(43)申请公布日2018.08.14(21)申请号201810417120.X(22)申请日2018.05.04(71)申请人泉州师范学院地址362000福建省泉州市丰泽区东海大街398号(72)发明人于海滨李静张锐(74)专利代理机构北京中创阳光知识产权代理有限责任公司11003代理人尹振启(51)Int.Cl.A43D8/26(2006.01)B01D46/00(2006.01)B01D53/02(2006.01)B01D53/86(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种鞋底边缘划线除味加工装置(57)摘要本发明公开了一种鞋底边缘划线除味加工装置，包括架体，所述架体上安装有伸缩缸，伸缩缸的活塞杆上安装有安装座，安装座的下侧安装有压板，压板的下侧若干插装槽上至少安装有第一弹性杆和第二弹性杆，第二弹性杆和第一弹性杆的下端均固定有橡胶顶块，压板的正下方设有托板，托板的下侧设置有用于对托板进行驱动的驱动电机，托板上放置鞋底模具，压板的右侧啮合连接有第一传动齿轮，托板的右侧啮合连接有第二传动齿轮，第一传动齿轮和第二传动齿轮均安装固定于转管上，转管的上端通过旋转接头与抽气管连接，抽气管的另一端与架体上设置的抽风机连接。本发明方便对鞋底边缘划线，且可降低塑胶异味对工人健康的危害，利于推广。CN108391902ACN108391902A权利要求书1/1页1.一种鞋底边缘划线除味加工装置，包括架体(6)，其特征在于，所述架体(6)为C形架，架体(6)上安装有伸缩缸(7)，伸缩缸(7)上具有向下的活塞杆，活塞杆上安装有安装座(5)，安装座(5)的下侧安装有压板(3)，且压板和安装座(5)之间为转动连接，压板(3)的下侧均布设置有若干插装槽(19)，若干插装槽(19)上至少安装有第一弹性杆(2)和第二弹性杆(15)，所述第二弹性杆(15)和第一弹性杆(2)的下端均固定有橡胶顶块(1)，所述压板(3)的正下方设有托板(16)，托板(16)的下侧设置有用于对托板(16)进行驱动的驱动电机(17)，且驱动电机(17)安装于架体(6)的内侧，所述托板(16)上放置鞋底模具(18)，所述托板(16)和压板(3)的外侧还设置有齿条，所述压板(3)的右侧啮合连接有第一传动齿轮(12)，所述托板(16)的右侧啮合连接有第二传动齿轮(20)，所述第一传动齿轮(12)和第二传动齿轮(20)均安装固定于转管(14)上，所述转管(14)的上下两端通过轴承转动连接于架体(6)上，且转管(14)的上端从架体(6)的顶部伸出，转管(14)的上端通过旋转接头(11)与抽气管(10)连接，抽气管(10)的另一端与架体(6)上设置的抽风机(9)连接，所述架体(6)的顶部还设有用于对抽风机(9)罩设的过滤组件(8)，所述第一传动齿轮(12)和第二传动齿轮(20)之间的转管(14)上还开设有若干抽气孔(13)。2.根据权利要求1所述的鞋底边缘划线除味加工装置，其特征在于，所述插装槽(19)为3～10cm的圆柱形凹槽，且插装槽(19)的槽底部嵌装有磁铁。3.根据权利要求1所述的鞋底边缘划线除味加工装置，其特征在于，所述伸缩缸(7)、压板(3)和托板(16)同轴线，且托板(16)和压板(3)的外径相同。4.根据权利要求1或3所述的鞋底边缘划线除味加工装置，其特征在于，所述第一传动齿轮(12)和第二传动齿轮(20)的外径相同，第一传动齿轮(12)的高度为压板(3)高度的2～5倍。5.根据权利要求1所述的鞋底边缘划线除味加工装置，其特征在于，所述过滤组件(8)为活性炭/光触媒过滤网，活性炭/光触媒过滤网是由活性炭过滤网、高效过滤纸和光触媒过滤网依次叠合而成。6.根据权利要求1所述的鞋底边缘划线除味加工装置，其特征在于，所述抽气孔(13)为圆形、菱形、椭圆形或正多边形孔。2CN108391902A说明书1/3页一种鞋底边缘划线除味加工装置技术领域[0001]本发明涉及鞋子加工技术领域，具体是一种鞋底边缘划线除味加工装置。背景技术[0002]鞋子，穿在脚上防止脚受到伤害的一种物品，在人类文明史前期多为草鞋、布鞋，如今以皮鞋、运动鞋较为多见。中国专利号(CN203457887U)公开了一种鞋子划线加工辅助装置，包括架体，所述架体上安装有伸缩缸，所述伸缩缸上具有向下的伸缩杆，所述伸缩杆上安装有用于压紧鞋体的压架，所述压架的下方设有用于拖放鞋底模具的托板；以及中国专利号(CN204888929U)公开的一种改进的鞋子划线加工辅助装置。这两种装置虽说在一定程度上可以提升鞋底边缘划线的效率，但是需要人工对鞋体进行旋转，工作负担大，通过导向柱进行旋转同步导向，同步性较差，旋转划
