一种铸件导轨座装置.pdf

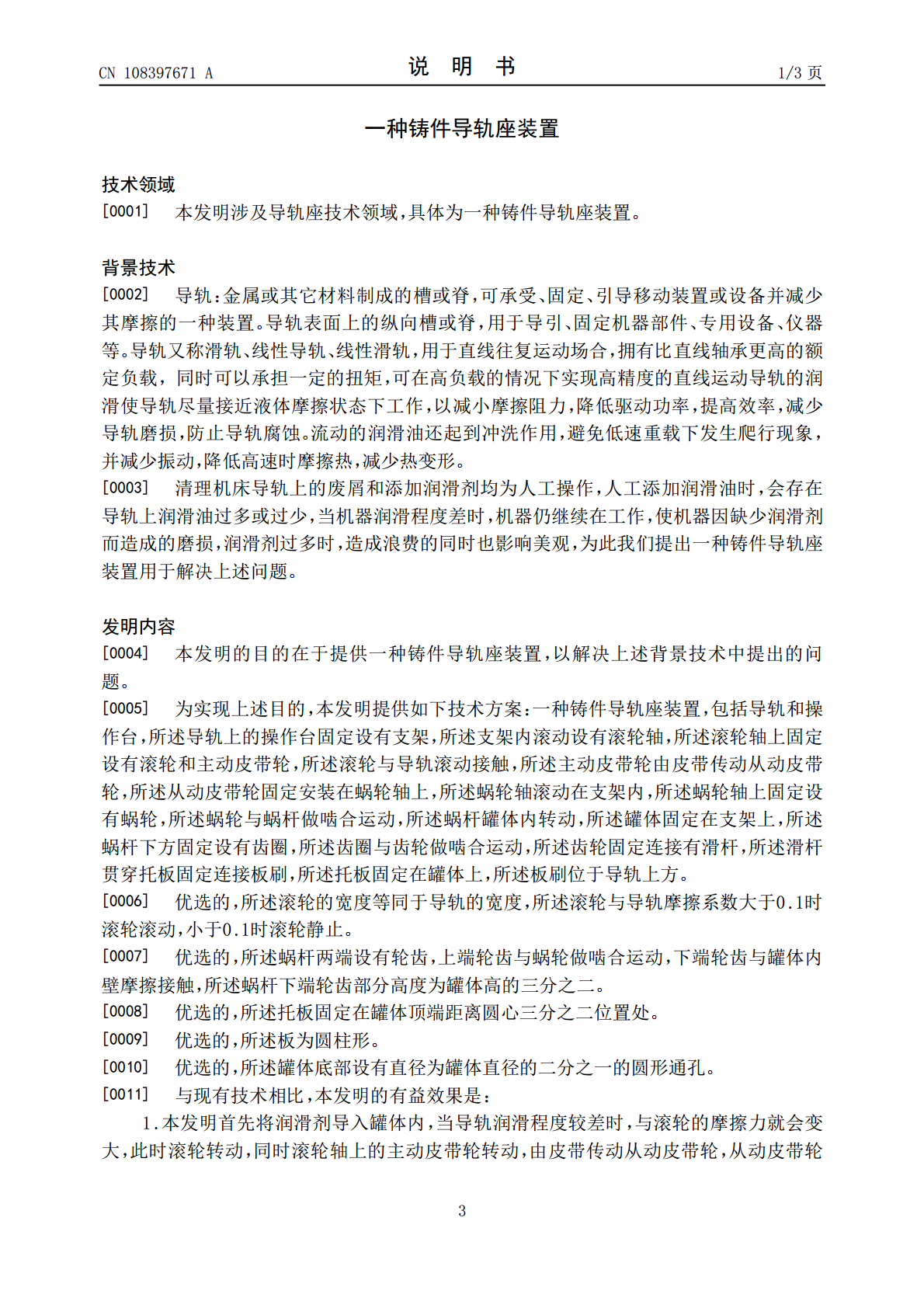

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108397671A(43)申请公布日2018.08.14(21)申请号201810422699.9(22)申请日2018.05.05(71)申请人安徽傲宇数控科技有限公司地址239200安徽省滁州市来安汊河经济开发区高新路22号（管委会一楼招商局）(72)发明人徐昆(51)Int.Cl.F16N7/14(2006.01)B08B1/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种铸件导轨座装置(57)摘要本发明公开了一种铸件导轨座装置，包括导轨和操作台，导轨上的操作台固定设有支架，支架内滚动设有滚轮轴，滚轮轴上固定设有滚轮和主动皮带轮，滚轮与导轨滚动接触，主动皮带轮由皮带传动从动皮带轮，从动皮带轮固定安装在蜗轮轴上，蜗轮轴滚动在支架内，蜗轮轴上固定设有蜗轮，蜗轮与蜗杆做啮合运动，蜗杆罐体内转动，罐体固定在支架上，蜗杆下方固定设有齿圈，同时避免了人工加润滑剂和清理废屑时的繁琐，避免了机器润滑程度差时，机器仍继续在工作的情况发生，进而避免机器因缺少润滑剂而造成的磨损，根据导轨的润滑程度来添加润滑油，不会使导轨上润滑油过多，造成浪费的同时也影响美观，本发明实用性强，便于推广。CN108397671ACN108397671A权利要求书1/1页1.一种铸件导轨座装置，包括导轨（1）和操作台（2），其特征在于：所述导轨（1）上的操作台（2）固定设有支架（14），所述支架（14）内滚动设有滚轮轴（5），所述滚轮轴（5）上固定设有滚轮（3）和主动皮带轮（6），所述滚轮（3）与导轨（1）滚动接触，所述主动皮带轮（6）由皮带传动从动皮带轮（16），所述从动皮带轮（16）固定安装在蜗轮轴（15）上，所述蜗轮轴（15）滚动在支架（14）内，所述蜗轮轴（15）上固定设有蜗轮（7），所述蜗轮（7）与蜗杆（8）做啮合运动，所述蜗杆（8）罐体（13）内转动，所述罐体（13）固定在支架（14）上，所述蜗杆（8）下方固定设有齿圈（9），所述齿圈（9）与齿轮（10）做啮合运动，所述齿轮（10）固定连接有滑杆（4），所述滑杆（4）贯穿托板（11）固定连接板刷（12），所述托板（11）固定在罐体（13）上，所述板刷（12）位于导轨（1）上方。2.根据权利要求1所述的一种铸件导轨座装置，其特征在于：所述滚轮（3）的宽度等同于导轨（1）的宽度，所述滚轮（3）与导轨（1）摩擦系数大于0.1时滚轮（3）滚动，小于0.1时滚轮（3）静止。3.根据权利要求1所述的一种铸件导轨座装置，其特征在于：所述蜗杆（8）两端设有轮齿，上端轮齿与蜗轮（7）做啮合运动，下端轮齿与罐体（13）内壁摩擦接触，所述蜗杆（8）下端轮齿部分高度为罐体（13）高的三分之二。4.根据权利要求1所述的一种铸件导轨座装置，其特征在于：所述托板（11）固定在罐体（13）顶端距离圆心三分之二位置处。5.根据权利要求1所述的一种铸件导轨座装置，其特征在于：所述板刷（12）为圆柱形状。6.根据权利要求1所述的一种铸件导轨座装置，其特征在于：所述罐体（13）底部设有直径为罐体（13）直径的二分之一的圆形通孔。2CN108397671A说明书1/3页一种铸件导轨座装置技术领域[0001]本发明涉及导轨座技术领域，具体为一种铸件导轨座装置。背景技术[0002]导轨：金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦的一种装置。导轨表面上的纵向槽或脊，用于导引、固定机器部件、专用设备、仪器等。导轨又称滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动导轨的润滑使导轨尽量接近液体摩擦状态下工作，以减小摩擦阻力，降低驱动功率，提高效率，减少导轨磨损，防止导轨腐蚀。流动的润滑油还起到冲洗作用，避免低速重载下发生爬行现象，并减少振动，降低高速时摩擦热，减少热变形。[0003]清理机床导轨上的废屑和添加润滑剂均为人工操作，人工添加润滑油时，会存在导轨上润滑油过多或过少，当机器润滑程度差时，机器仍继续在工作，使机器因缺少润滑剂而造成的磨损，润滑剂过多时，造成浪费的同时也影响美观，为此我们提出一种铸件导轨座装置用于解决上述问题。发明内容[0004]本发明的目的在于提供一种铸件导轨座装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种铸件导轨座装置，包括导轨和操作台，所述导轨上的操作台固定设有支架，所述支架内滚动设有滚轮轴，所述滚轮轴上固定设有滚轮和主动皮带轮，所述滚轮与导轨滚动接触，所述主动皮带轮由皮带传动从动皮带轮，所述从动皮带轮固定安装在蜗轮轴上，所述蜗轮轴滚动在支架内，所述蜗轮轴上
