一种智能楼宇雨污分离器.pdf

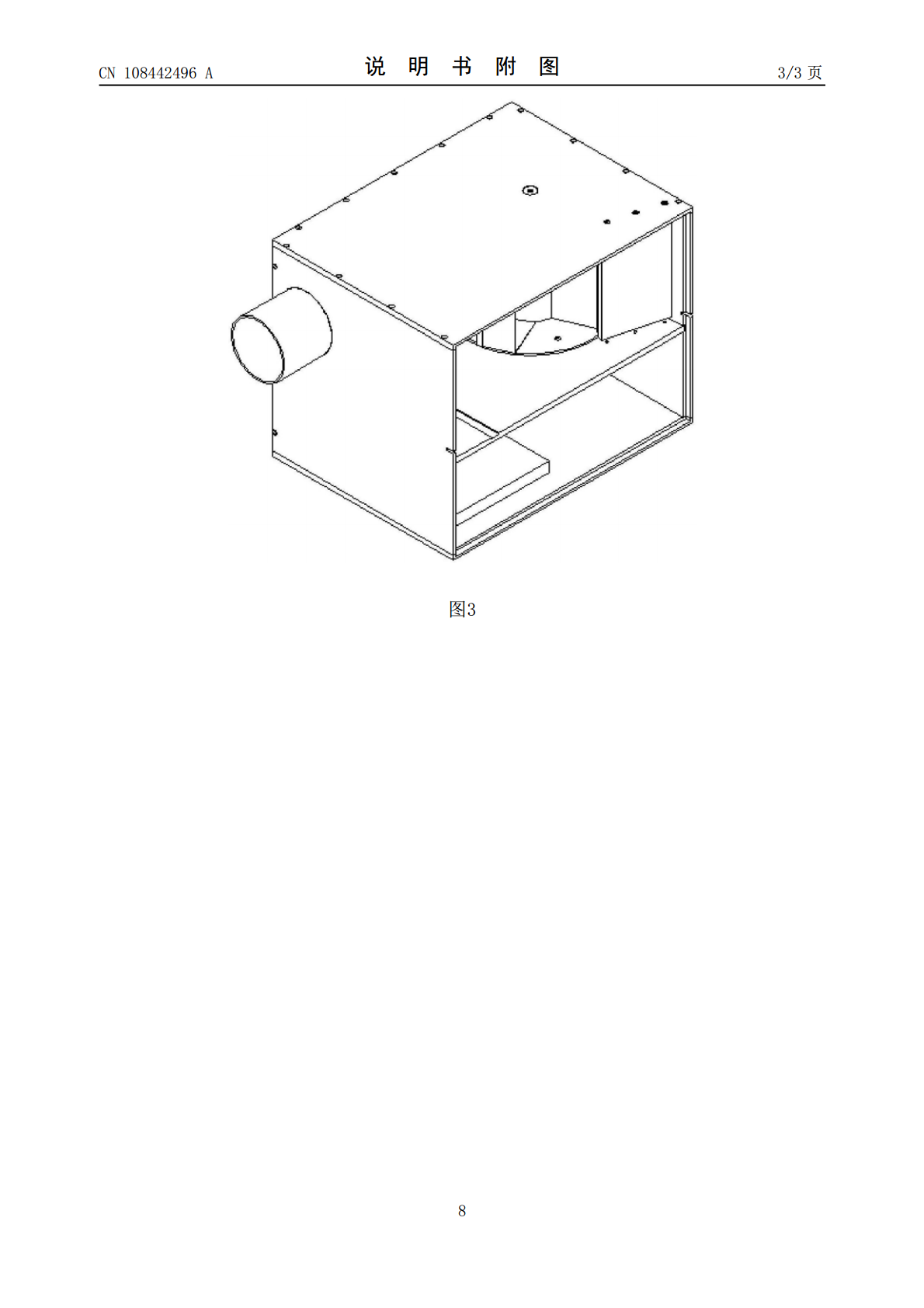

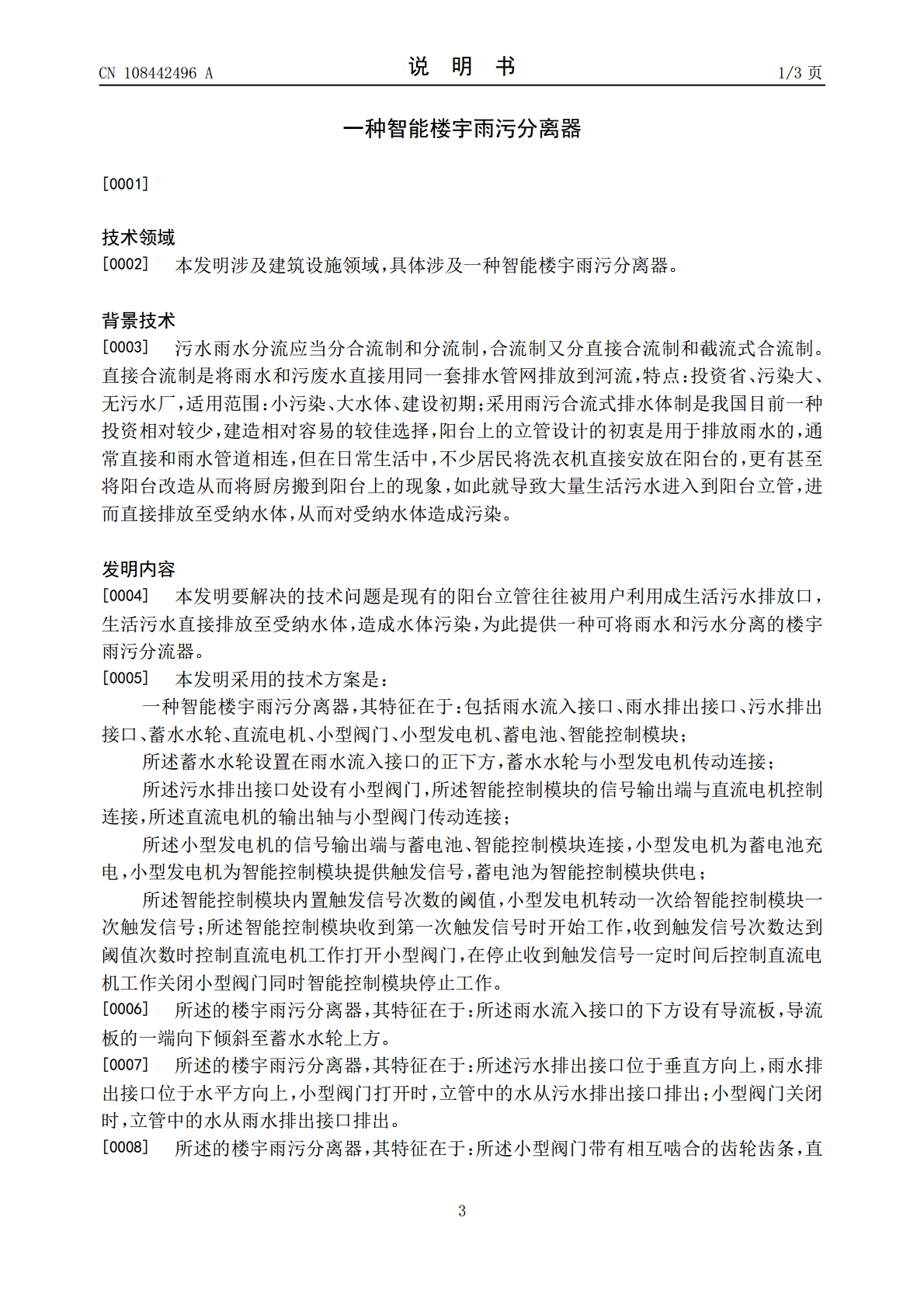

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108442496A(43)申请公布日2018.08.24(21)申请号201810473316.0(22)申请日2018.05.17(71)申请人安徽汉威环境科技有限公司地址244000安徽省铜陵市铜陵开发区中科大创业园C号楼212-213号(72)发明人陈莲萍袁组章稳江波(74)专利代理机构安徽合肥华信知识产权代理有限公司34112代理人宋仔娟(51)Int.Cl.E03F3/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种智能楼宇雨污分离器(57)摘要本发明公开了一种智能楼宇雨污分离器，包括雨水流入接口、雨水排出接口、污水排出接口、蓄水水轮、直流电机、小型阀门、小型发电机、蓄电池、智能控制模块；蓄水水轮设置在雨水流入接口的正下方，蓄水水轮与小型发电机传动连接；污水排出接口处设有小型阀门，所述智能控制模块的信号输出端与直流电机控制连接，所述直流电机的输出轴与小型阀门传动连接；小型发电机的信号输出端与蓄电池、智能控制模块连接，小型发电机为蓄电池充电，小型发电机为智能控制模块提供触发信号，蓄电池为智能控制模块供电。本发明利用蓄水水轮发电并触发智能控制模块工作，使得污水排出口的开启和关闭可控制，完成雨水和污水的分离。CN108442496ACN108442496A权利要求书1/1页1.一种智能楼宇雨污分离器，其特征在于：包括雨水流入接口、雨水排出接口、污水排出接口、蓄水水轮、直流电机、小型阀门、小型发电机、蓄电池、智能控制模块；所述蓄水水轮设置在雨水流入接口的正下方，蓄水水轮与小型发电机传动连接；所述污水排出接口处设有小型阀门，所述智能控制模块的信号输出端与直流电机控制连接，所述直流电机的输出轴与小型阀门传动连接；所述小型发电机的信号输出端与蓄电池、智能控制模块连接，小型发电机为蓄电池充电，小型发电机为智能控制模块提供触发信号，蓄电池为智能控制模块供电；所述智能控制模块内置触发信号次数的阈值，小型发电机转动一次给智能控制模块一次触发信号；所述智能控制模块收到第一次触发信号时开始工作，收到触发信号次数达到阈值次数时控制直流电机工作打开小型阀门，在停止收到触发信号一定时间后控制直流电机工作关闭小型阀门同时智能控制模块停止工作。2.根据权利要求1所述的楼宇雨污分离器，其特征在于：所述雨水流入接口的下方设有导流板，导流板的一端向下倾斜至蓄水水轮上方。3.根据权利要求2所述的楼宇雨污分离器，其特征在于：所述污水排出接口位于垂直方向上，雨水排出接口位于水平方向上，小型阀门打开时，立管中的水从污水排出接口排出；小型阀门关闭时，立管中的水从雨水排出接口排出。4.根据权利要求1所述的楼宇雨污分离器，其特征在于：所述小型阀门带有相互啮合的齿轮齿条，直流电机与齿轮传动连接，从而带动齿条打开或关闭阀门。5.根据权利要求1所述的楼宇雨污分离器，其特征在于：所述智能控制模块包括主控模块以及与主控模块连接的充放电模块、信号接收模块及时间控制模块，充放电模块对发电机的发电进行升压稳压6V给蓄电池充电并对蓄电池输出供电进行稳压5V输出，信号接收模块接收发电机工作输出电压的触发信号，时间控制模块对触发信号的间隔时间进行计时。2CN108442496A说明书1/3页一种智能楼宇雨污分离器[0001]技术领域[0002]本发明涉及建筑设施领域，具体涉及一种智能楼宇雨污分离器。背景技术[0003]污水雨水分流应当分合流制和分流制，合流制又分直接合流制和截流式合流制。直接合流制是将雨水和污废水直接用同一套排水管网排放到河流，特点：投资省、污染大、无污水厂，适用范围：小污染、大水体、建设初期；采用雨污合流式排水体制是我国目前一种投资相对较少，建造相对容易的较佳选择，阳台上的立管设计的初衷是用于排放雨水的，通常直接和雨水管道相连，但在日常生活中，不少居民将洗衣机直接安放在阳台的，更有甚至将阳台改造从而将厨房搬到阳台上的现象，如此就导致大量生活污水进入到阳台立管，进而直接排放至受纳水体，从而对受纳水体造成污染。发明内容[0004]本发明要解决的技术问题是现有的阳台立管往往被用户利用成生活污水排放口，生活污水直接排放至受纳水体，造成水体污染，为此提供一种可将雨水和污水分离的楼宇雨污分流器。[0005]本发明采用的技术方案是：一种智能楼宇雨污分离器，其特征在于：包括雨水流入接口、雨水排出接口、污水排出接口、蓄水水轮、直流电机、小型阀门、小型发电机、蓄电池、智能控制模块；所述蓄水水轮设置在雨水流入接口的正下方，蓄水水轮与小型发电机传动连接；所述污水排出接口处设有小型阀门，所述智能控制模块的信号输出端与直流电机控制连接，所述直流电机的输出轴与小型阀门传动连接；所述小型发电机的信号输出
