一种电动轮滑鞋.pdf

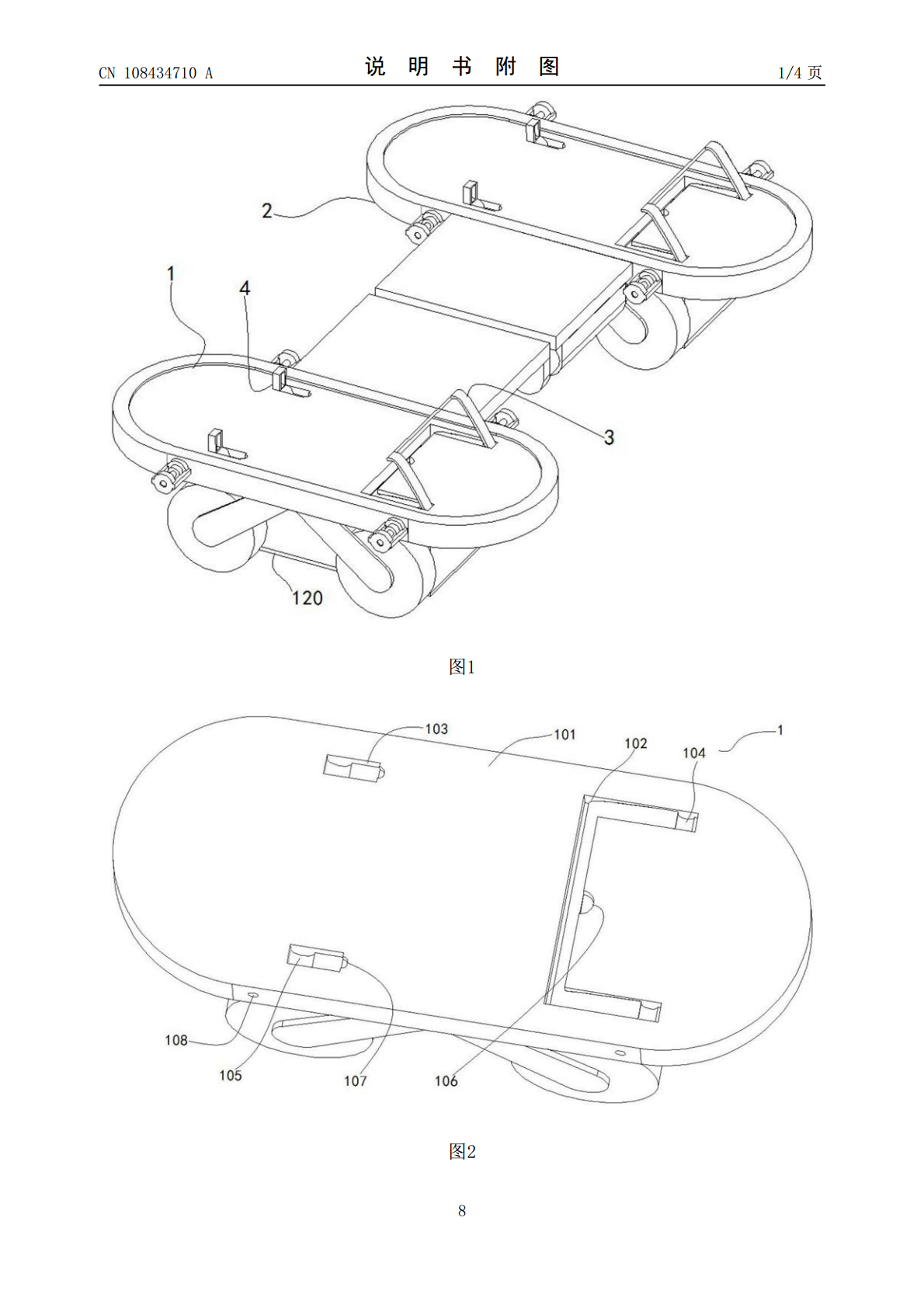

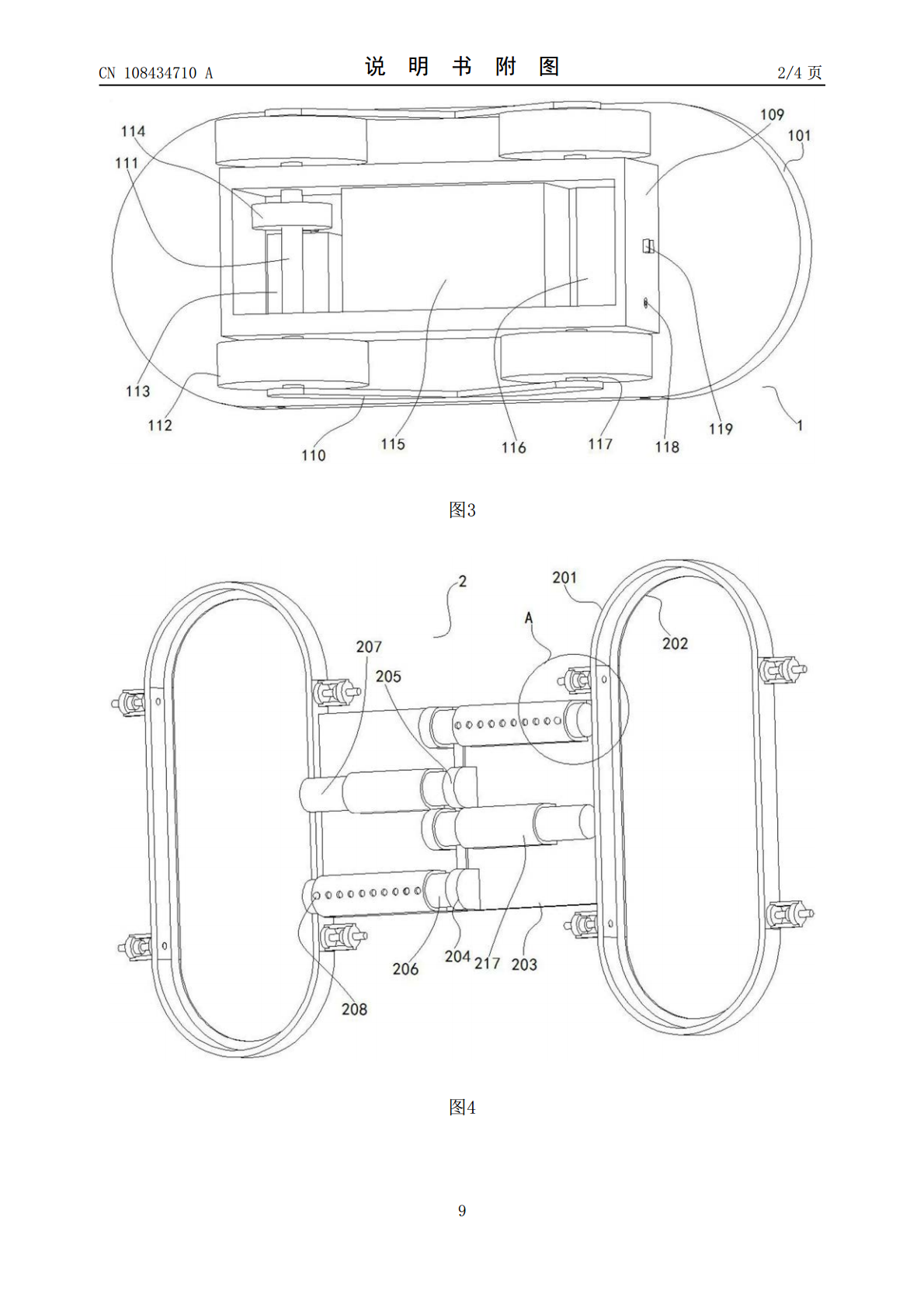

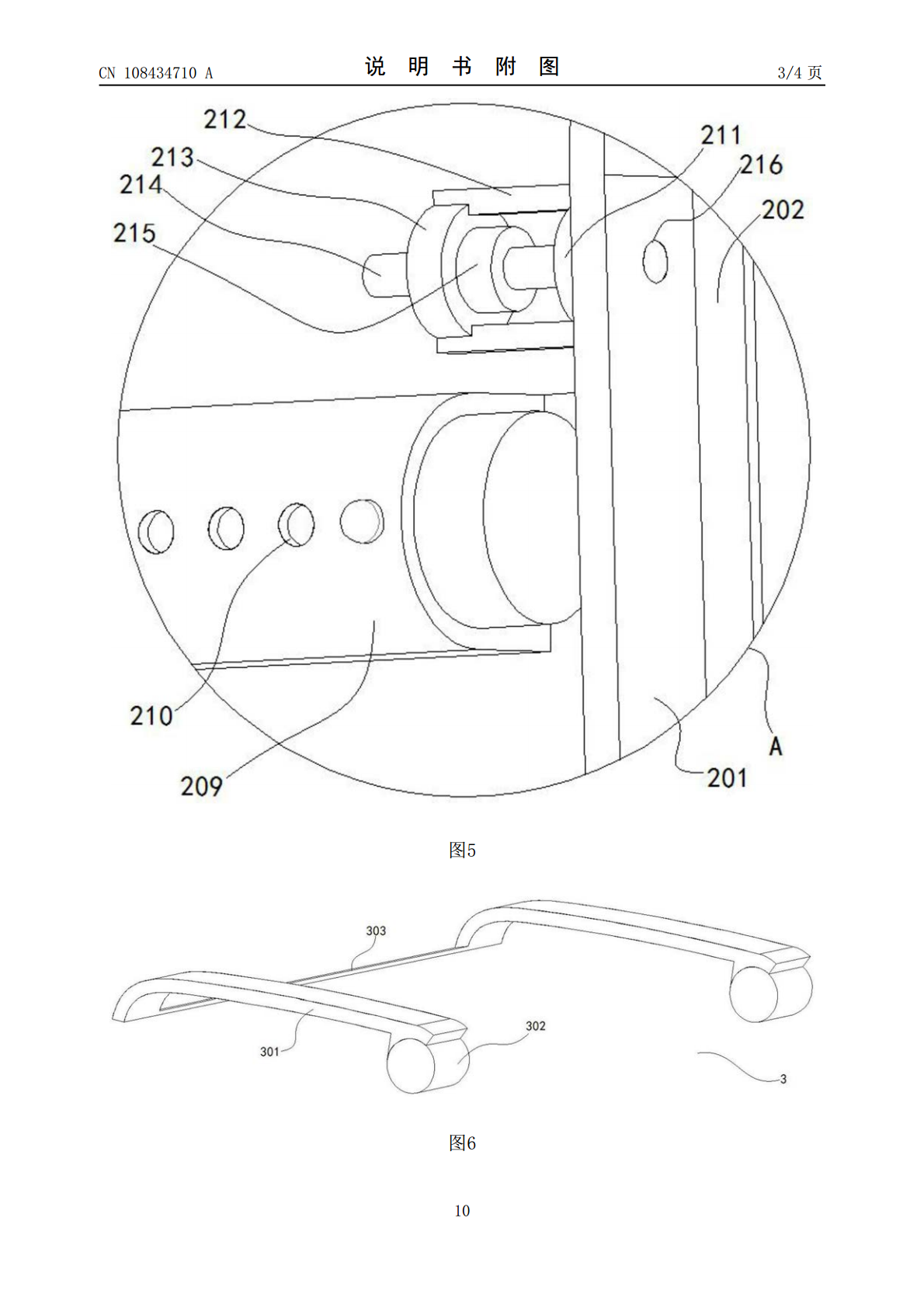

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108434710A(43)申请公布日2018.08.24(21)申请号201810490298.7(22)申请日2018.05.21(71)申请人佛山科学技术学院地址528000广东省佛山市南海区狮山镇仙溪水库西路佛山科学技术学院(72)发明人魏翱翔(74)专利代理机构四川省成都市天策商标专利事务所51213代理人刘兴亮(51)Int.Cl.A63C17/02(2006.01)A63C17/12(2006.01)A63C17/26(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种电动轮滑鞋(57)摘要本发明公开了一种电动轮滑鞋，涉及代步工具技术领域。本发明包括两轮滑鞋和连接组件，轮滑鞋包括踏板；踏板一表面开有第一凹槽和两第二凹槽；第一凹槽一内壁开有两第一转轴槽孔；两第二凹槽一内壁均开有第二转轴槽孔；两第一凹槽转动配合有前端束紧组件；前端束紧组件包括两侧边支撑板；两侧边支撑板一端均固定有第一转轴；两侧边支撑板另一端通过束紧条连接；两第二凹槽均转动配合有后置束紧座。本发明通过设计的连接组件将两轮滑鞋连接在一起，通过导向轴和导向孔滑动配合调节两轮滑鞋间的间距，轮滑鞋的使用更加方便，承载能力提升，解决了现有无动力轮滑鞋和电动轮滑鞋使用技巧性高和承载能力差的问题。CN108434710ACN108434710A权利要求书1/2页1.一种电动轮滑鞋，其特征在于：包括两轮滑鞋(1)和连接组件(2)，所述轮滑鞋(1)包括踏板(101)；所述踏板(101)一表面开有第一凹槽(102)和两第二凹槽(103)；所述第一凹槽(102)一内壁开有两第一转轴槽孔(104)；两所述第二凹槽(103)一内壁均开有第二转轴槽孔(105)；两所述第一凹槽(102)转动配合有前端束紧组件(3)；所述前端束紧组件(3)包括两侧边支撑板(301)；两所述侧边支撑板(301)一端均固定有第一转轴(302)；两所述侧边支撑板(301)另一端通过束紧条(303)连接；两所述第二凹槽(103)均转动配合有后置束紧座(4)；所述后置束紧座(4)包括连接块(401)；所述连接块(401)一表面开有第一通孔(403)；所述连接块(401)一端面固定有第二转轴(402)；所述踏板(101)一相对侧面均开有两第一螺纹孔(108)；所述连接组件(2)包括两连接圈(201)；两所述连接圈(201)一表面均固定有限位圈(202)；两所述连接圈(201)一侧面均固定有连接踏板(203)；所述连接踏板(203)一表面均固定有第一导向轴座(204)、第二导向轴座(205)、第一导向圆筒(217)和第二导向圆筒(209)；所述第一导向轴座(204)一表面固定有第一导向轴(206)；所述第二导向轴座(205)一表面固定有第二导向轴(207)；所述第一导向轴(206)周侧面设有弹性凸起(208)；所述第二导向圆筒(209)周侧面沿轴向开有若干定位圆孔(210)；两所述连接圈(201)一相对侧面均开有两第二螺纹孔(216)；两所述连接圈(201)一相对侧面均固定有两第一圆柱螺帽(211)；两所述第一圆柱螺帽(211)周侧面固定有两连接杆(212)；两所述连接杆(212)一端面固定有第二圆柱螺帽(213)；所述第一圆柱螺帽(211)、第二圆柱螺帽(213)和第二螺纹孔(216)螺纹连接有螺杆(214)；所述第一圆柱螺帽(211)与第二圆柱螺帽(213)相对表面间螺杆(214)周侧面固定有辅助转轮(215)；所述连接圈(201)与踏板(101)周侧面配合；所述限位圈(202)与踏板(101)一表面配合；所述螺杆(214)与第一螺纹孔(108)螺纹连接。2.根据权利要求1所述的一种电动轮滑鞋，其特征在于，所述第一凹槽(102)一内壁开有第一半圆槽(106)；所述第二凹槽(103)一内壁开有第二半圆槽(107)；两所述后置束紧座(4)间设有束紧绷带。3.根据权利要求1所述的一种电动轮滑鞋，其特征在于，所述踏板(101)另一表面固定有矩形箱(108)和两滚轮固定板(110)；两所述滚轮固定板(110)间转动配合有长轴(111)和两短轴(117)；所述长轴(111)贯穿矩形箱(108)一相对侧面；两所述滚轮固定板(110)与矩形箱(108)间长轴(111)周侧面均固定有滚轮(112)；所述长轴(111)周侧面固定有大齿轮(114)；所述矩形箱(108)一内壁固定有无刷电机(113)；所述无刷电机(113)输出轴周侧面固定有小齿轮；所述小齿轮与大齿轮(114)啮合传动；两所述短轴(117)周侧面均固定有滚轮(112)；所述矩形箱(108)一内壁固定有电池(115)和功能电路板(116)；所述矩形箱(108)一侧面设有充电
