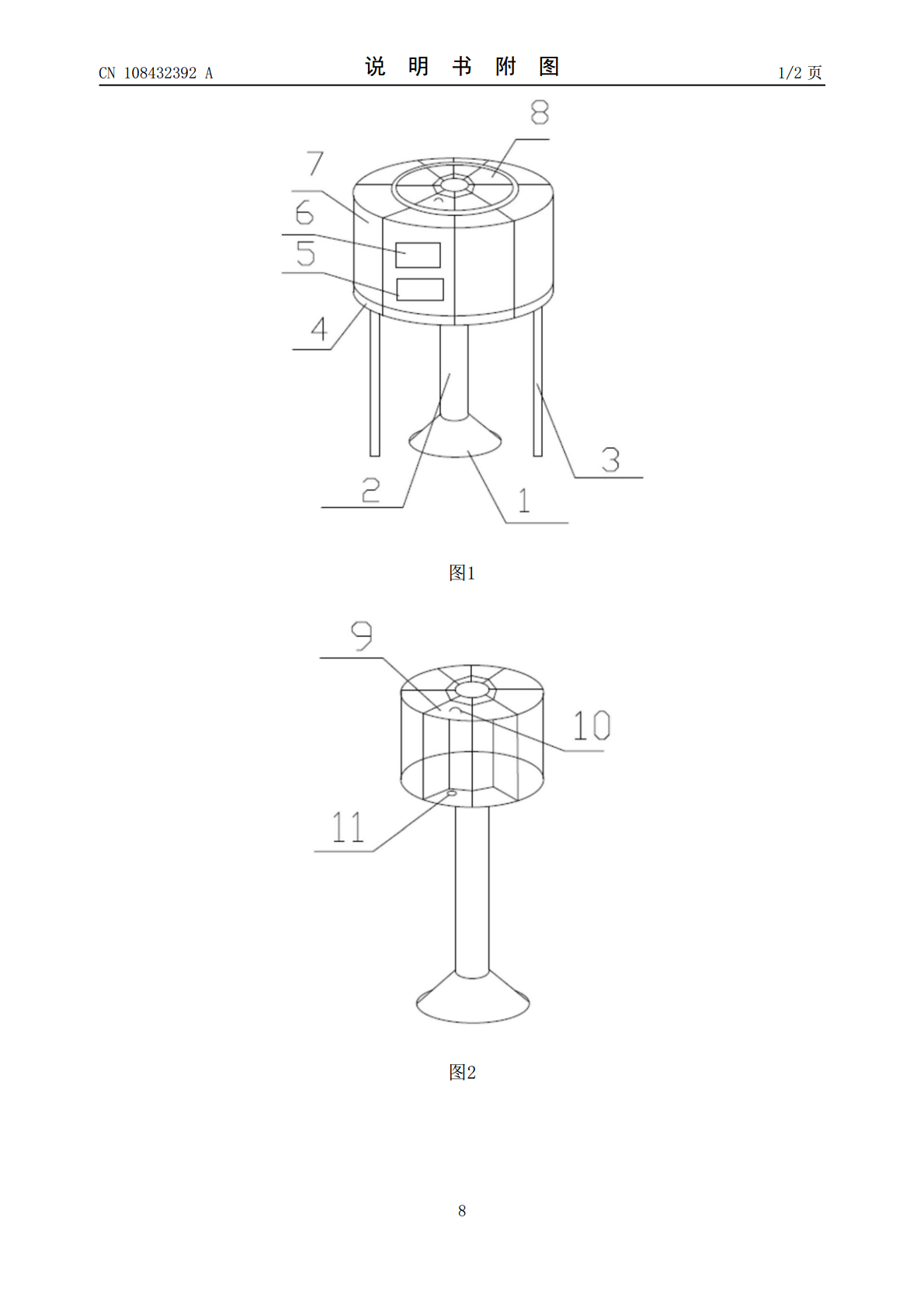

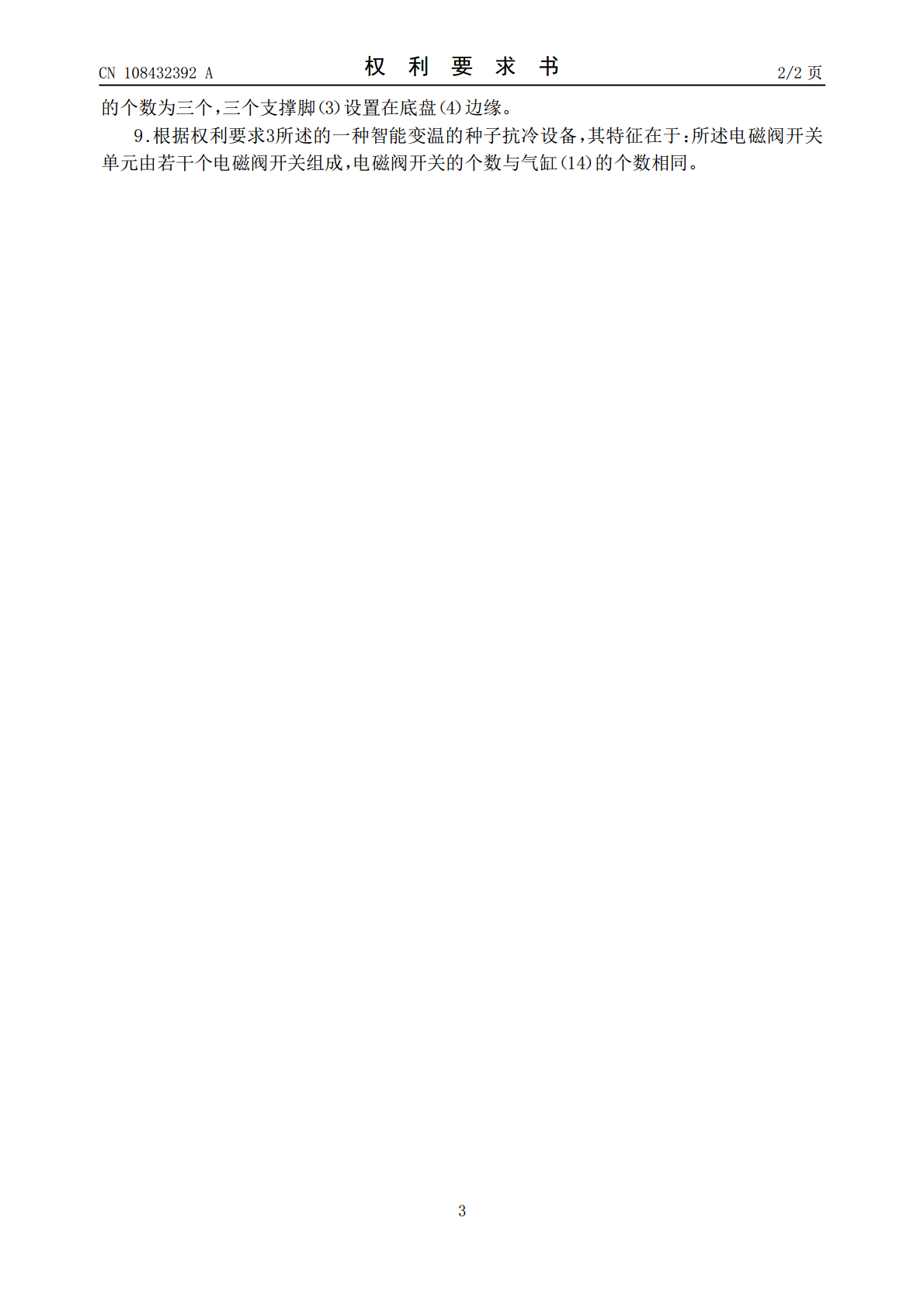

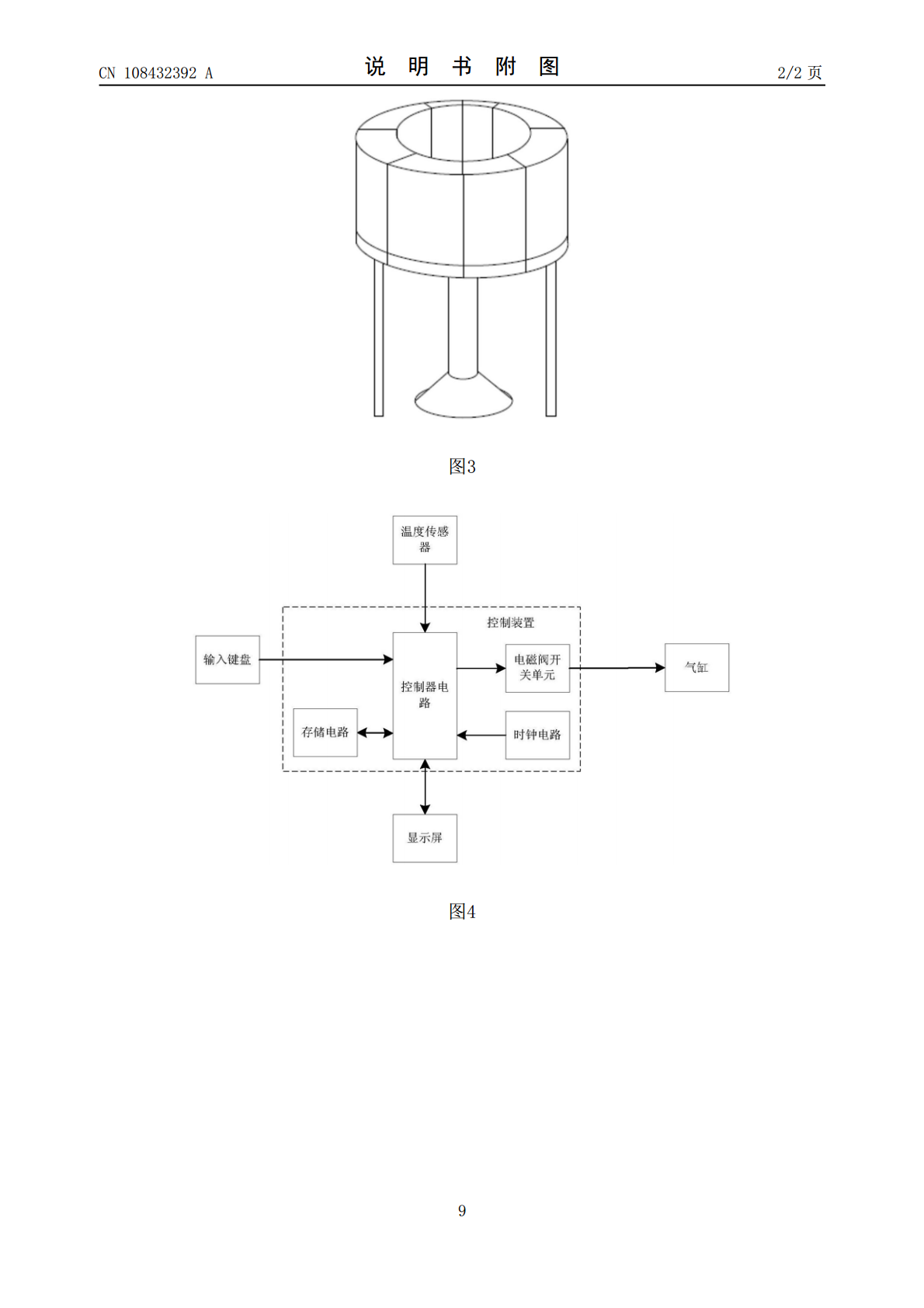

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108432392A(43)申请公布日2018.08.24(21)申请号201810518521.4(22)申请日2018.05.28(71)申请人苏州美丽澄电子技术有限公司地址215100江苏省苏州市相城经济开发区嘉元路2号1315室(72)发明人张秀平(51)Int.Cl.A01C1/00(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种智能变温的种子抗冷设备(57)摘要本发明公开了一种智能变温的种子抗冷设备，属于抗冷设备领域，包括轴承座、转轴、支撑脚、底盘、输入键盘、显示屏、温控箱、培育箱、培育箱盖、手提把、温度传感器、滚轮、推板、气缸和控制装置。采用自动化智能变温装置培养种子，避免了人为培育时更换种子位置时发生的改变温度情况，实用性高，种子培养效果好；该设备采用温度递减和递增的方式进行逐步培养种子，使种子能够逐渐适应低温情况，进行长时间反复培养，使种子的抗冷性效果更好，在工作箱中自动移动种子的位置，保障了种子培养的环境不变。CN108432392ACN108432392A权利要求书1/2页1.一种智能变温的种子抗冷设备，其特征在于，包括轴承座（1）、转轴（2）、支撑脚（3）、底盘（4）、输入键盘（5）、显示屏（6）、温控箱（7）、培育箱（8）、培育箱盖（9）、手提把（10）、温度传感器（11）、滚轮（12）、推板（13）、气缸（14）和控制装置；所述轴承座（1）内设置有轴承，轴承与控制装置连接，所述转轴（2）一端设置在轴承上，所述轴承用于带动转轴（2）转动；所述转轴（2）设置有若干个培育箱（8），所述培育箱（8）环绕转轴（2）设置，培育箱（8）用于放置种子进行耐温培育；所述培育箱盖（9）设置在培育箱（8）上端且与培育箱（8）活动连接，培育箱盖（9）外侧设置为空框结构，培育箱盖（9）用于取放种子和培育密封控温；所述手提把（10）设置在培育箱盖（9）上，所述温度传感器（11）设置在培育箱（8）内，且通过导线与控制装置连接，用于检测培育箱（8）内部的温度并传给控制装置；所述温控箱（7）设置在培育箱（8）的环形外围边上，一个温控箱（7）与一个培育箱（8）相对应，温控箱（7）内侧设置为开口结构，用于与培育箱（8）对接并给培育箱（8）提供恒定温度环境；所述底盘（4）设置在温控箱（7）底部，设置为中间为空心的圆盘结构，所述支撑脚（3）设置在底盘（4）底部，用于支撑底盘（4）；所述底盘（4）用于支撑温控箱（7）；所述滚轮（12）设置在温控箱（7）的底部，滚轮（12）底部与底盘（4）上表面接触设置，用于供温控箱（7）滑动；所述推板（13）设置在温控箱（7）底部内侧中间位置，所述气缸（14）一端与推板（13）连接，另一端与底盘（4）连接，所述气缸（14）推动推板（13）带动温控箱（7）向培育箱（8）运动并与培育箱（8）接触设置；所述输入键盘（5）和显示屏（6）均设置在温控箱（7）外侧；用于输入控制指令和查看温控箱（7）的温度情况，输入键盘（5）和显示屏（6）均与控制装置通过导线连接；所述控制装置设置在转轴（2）内部。2.根据权利要求1所述的一种智能变温的种子抗冷设备，其特征在于：所述温控箱（7）与培育箱（8）接触设置为扇形箱体，所述温控箱（7）的内侧设置为弧形内侧面，培育箱（8）的外侧设置为弧形外侧面；所述弧形外侧面和弧形内侧面的弧形半径相同。3.根据权利要求1所述的一种智能变温的种子抗冷设备，其特征在于：所述控制装置包括控制器电路、存储电路、电磁阀开关单元和时钟电路；所述控制器电路经电磁阀开关单元与气缸（14）连接，用于控制气缸（14）收缩运动；所述存储电路和时钟电路均与控制器电路连接，时钟电路用于给控制器电路提供时间倒计数。4.根据权利要求1所述的一种智能变温的种子抗冷设备，其特征在于：所述培育箱（8）的个数设置为8个，第一个温控单元设置温度为20°，第二个温控单元设置温度为10°，第三个温控单元设置温度0°，第四个温控单元设置温度为-10°，第五个温控单元设置温度为-20°，第六个温控单元设置温度为-10°第七个温控单元设置温度为0°，第八个温控单元设置温度为10°。5.根据权利要求2所述的一种智能变温的种子抗冷设备，其特征在于：所述轴承每隔25天转动一次，在轴承转动前，控制装置控制气缸（14）收缩把温控箱（7）往外拉，温控箱（7）与培育箱（8）分离，转动的角度为培育箱（8）所形成的扇形角度。6.根据权利要求5所述的一种智能变温的种子抗冷设备，其特征在于：所述温控箱（7）为冷热可调温度冰柜，温控箱（7）与控制装置连接。7.根据权利要求6所述的一种智能变温的种子抗冷设备，其特征在于：所述轴承转动停止后，控制装置控制气缸（14）伸长推温控箱
