一种用于家电制造的机床.pdf

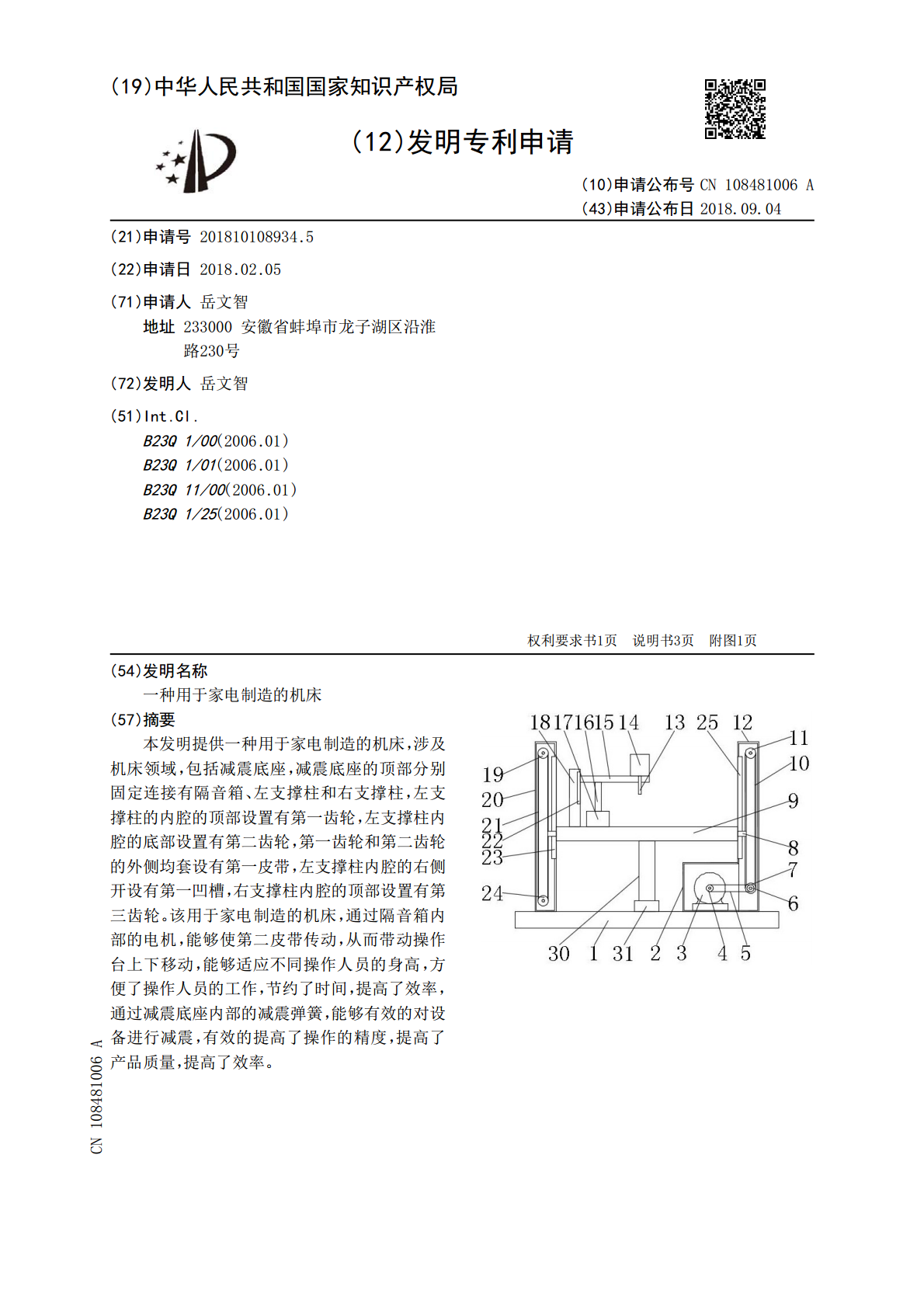

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108481006A(43)申请公布日2018.09.04(21)申请号201810108934.5(22)申请日2018.02.05(71)申请人岳文智地址233000安徽省蚌埠市龙子湖区沿淮路230号(72)发明人岳文智(51)Int.Cl.B23Q1/00(2006.01)B23Q1/01(2006.01)B23Q11/00(2006.01)B23Q1/25(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种用于家电制造的机床(57)摘要本发明提供一种用于家电制造的机床，涉及机床领域，包括减震底座，减震底座的顶部分别固定连接有隔音箱、左支撑柱和右支撑柱，左支撑柱的内腔的顶部设置有第一齿轮，左支撑柱内腔的底部设置有第二齿轮，第一齿轮和第二齿轮的外侧均套设有第一皮带，左支撑柱内腔的右侧开设有第一凹槽，右支撑柱内腔的顶部设置有第三齿轮。该用于家电制造的机床，通过隔音箱内部的电机，能够使第二皮带传动，从而带动操作台上下移动，能够适应不同操作人员的身高，方便了操作人员的工作，节约了时间，提高了效率，通过减震底座内部的减震弹簧，能够有效的对设备进行减震，有效的提高了操作的精度，提高了产品质量，提高了效率。CN108481006ACN108481006A权利要求书1/1页1.一种用于家电制造的机床，包括减震底座（1），其特征在于：所述减震底座（1）的顶部分别固定连接有隔音箱（2）、左支撑柱（20）和右支撑柱（12），所述左支撑柱（20）的内腔的顶部设置有第一齿轮（19），所述左支撑柱（20）内腔的底部设置有第二齿轮（24），所述第一齿轮（19）和第二齿轮（24）的外侧均套设有第一皮带（21），所述左支撑柱（20）内腔的右侧开设有第一凹槽（23），所述右支撑柱（12）内腔的顶部设置有第三齿轮（11），所述右支撑柱（12）内腔的底部设置有第四齿轮（7），所述右支撑柱（12）内腔的左侧开设有第二凹槽（25），所述第三齿轮（11）和第四齿轮（7）的外部均套设有第二皮带（10），所述第四齿轮（7）的一侧设置有第五齿轮（6），所述隔音箱（2）的内部设置有电机（3），所述电机（3）通过其一侧的转轴传动连接有第六齿轮（4），所述第五齿轮（6）和第六齿轮（4）的外部均套设有第三皮带（5），所述第一皮带（21）的一侧固定连接有连接块（8），所述连接块（8）的一侧固定连接有操作台（9），所述操作台（9）的顶部分别固定连接有支撑杆（18）和液压泵（17），所述液压泵（17）的顶部设置有液压杆（16），所述支撑杆（18）的一侧开设有滑槽（22），所述支撑杆（18）通过滑槽（22）内部的滑块滑动连接有横杆（15）。2.根据权利要求1所述的一种用于家电制造的机床，其特征在于：所述减震底座（1）内腔的底部固定连接有减震弹簧（28），所述减震弹簧（28）的顶部固定连接有顶板（29）。3.根据权利要求2所述的一种用于家电制造的机床，其特征在于：所述顶板（29）的边缘固定连接有第一限位块（26），所述第一限位块（26）的顶部设置有第二限位块（27）。4.根据权利要求1所述的一种用于家电制造的机床，其特征在于：所述横杆（15）的顶部设置有主轴箱（14），所述主轴箱（14）的底部设置有刀头（13）。5.根据权利要求1所述的一种用于家电制造的机床，其特征在于：所述操作台（9）的底部固定连接有伸缩杆（30），所述伸缩杆（30）的底部固定连接有安装底座（31）。6.根据权利要求1所述的一种用于家电制造的机床，其特征在于：所述第四齿轮（7）和第五齿轮（6）为同轴传动。2CN108481006A说明书1/3页一种用于家电制造的机床技术领域[0001]本发明涉及机床技术领域，具体为一种用于家电制造的机床。背景技术[0002]机床是指制造机器的机器，亦称工作母机或工具机，习惯上简称机床。现代机械制造中加工机械零件的方法很多：除切削加工外，还有铸造、锻造、焊接、冲压、挤压等，但凡属精度要求较高和表面粗糙度要求较细的零件，一般都需在机床上用切削的方法进行最终加工，机床在国民经济现代化的建设中起着重大作用，但是，目前机床的底座不能够根据操作者的身高随意调节，过高的操作者需要蹲下双腿才能进行工作，而过矮的操作者则需要另外设置椅子才能工作，适用性差，增加了操作者的操作难度，费时费力，传统的机床，在工作时，普通的机床工作时会产生震动，导致工件震动，加工时的精度降低，降低了产品质量。发明内容[0003]（一）解决的技术问题针对现有技术的不足，本发明提供了一种用于家电制造的机床，解决了上述问题。[0004]（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种用于家电制造的机床，包括减震底座，所述减
