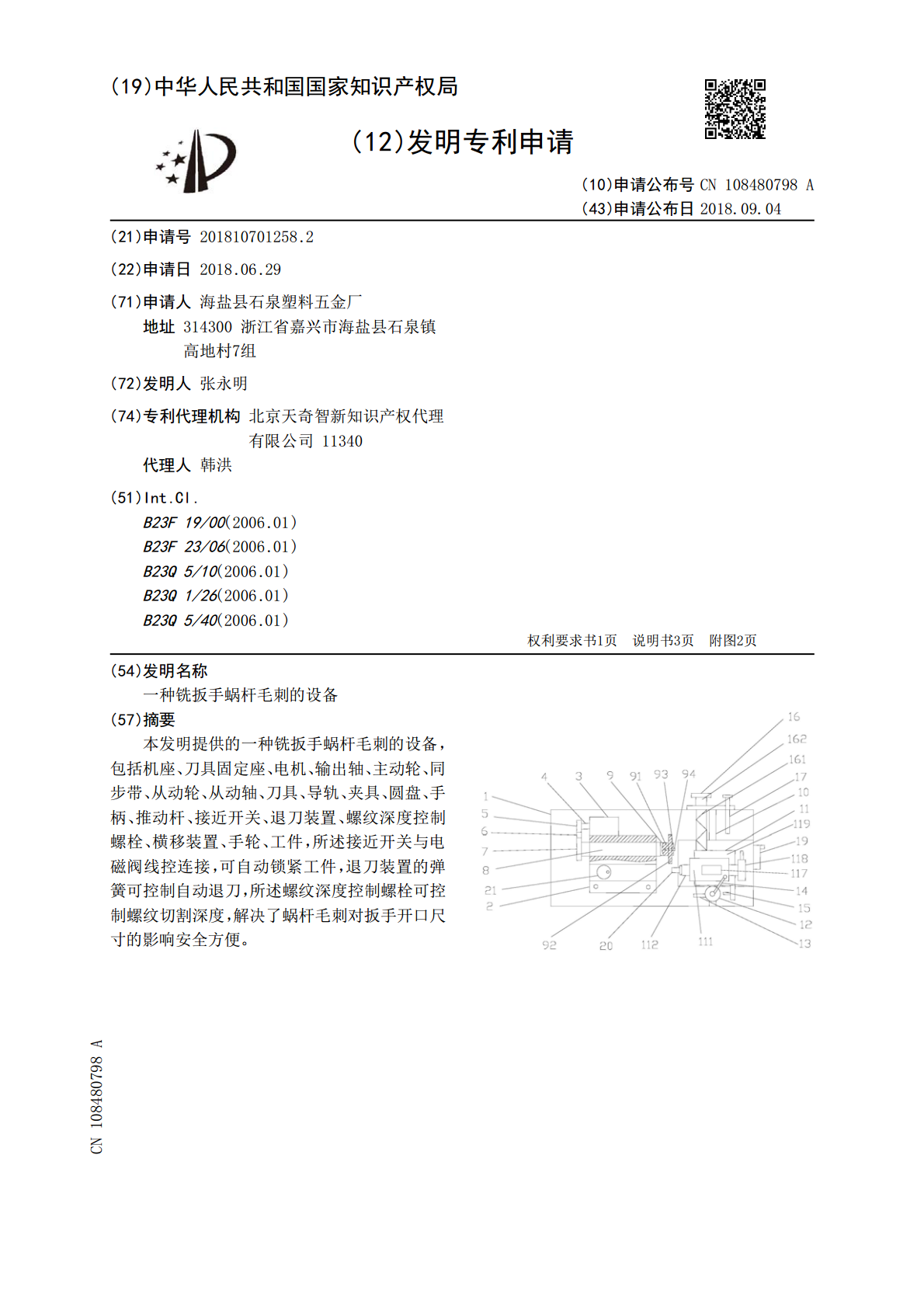

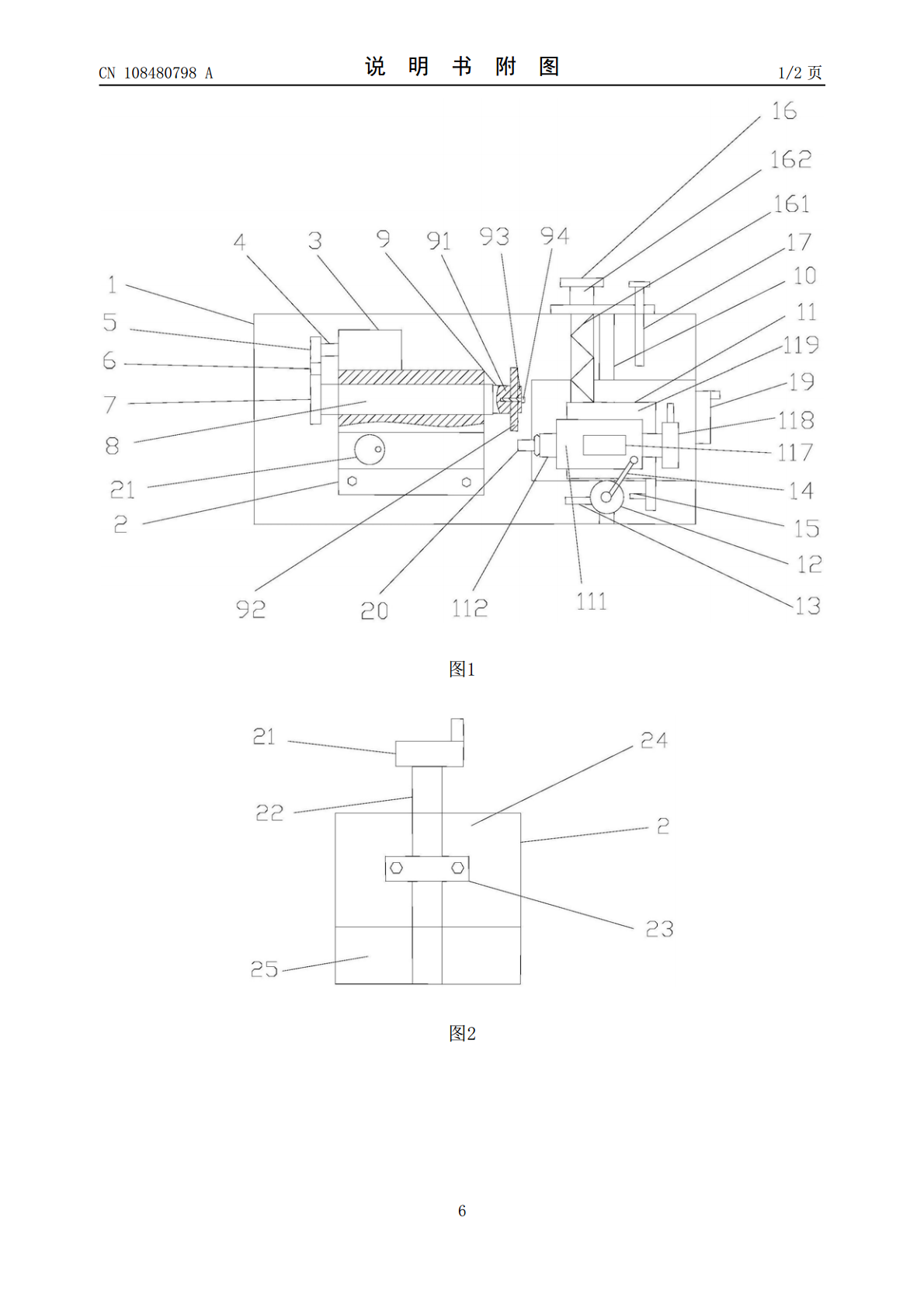

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108480798A(43)申请公布日2018.09.04(21)申请号201810701258.2(22)申请日2018.06.29(71)申请人海盐县石泉塑料五金厂地址314300浙江省嘉兴市海盐县石泉镇高地村7组(72)发明人张永明(74)专利代理机构北京天奇智新知识产权代理有限公司11340代理人韩洪(51)Int.Cl.B23F19/00(2006.01)B23F23/06(2006.01)B23Q5/10(2006.01)B23Q1/26(2006.01)B23Q5/40(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种铣扳手蜗杆毛刺的设备(57)摘要本发明提供的一种铣扳手蜗杆毛刺的设备，包括机座、刀具固定座、电机、输出轴、主动轮、同步带、从动轮、从动轴、刀具、导轨、夹具、圆盘、手柄、推动杆、接近开关、退刀装置、螺纹深度控制螺栓、横移装置、手轮、工件，所述接近开关与电磁阀线控连接，可自动锁紧工件，退刀装置的弹簧可控制自动退刀，所述螺纹深度控制螺栓可控制螺纹切割深度，解决了蜗杆毛刺对扳手开口尺寸的影响安全方便。CN108480798ACN108480798A权利要求书1/1页1.一种铣扳手蜗杆毛刺的设备，其特征在于：包括机座(1)、刀具固定座(2)、电机(3)、输出轴(4)、主动轮(5)、同步带(6)、从动轮(7)、从动轴(8)、刀具(9)、导轨(10)、夹具(11)、圆盘(12)、手柄(13)、推动杆(14)、接近开关(15)、退刀装置(16)、螺纹深度控制螺栓(17)、横移装置(18)、手轮(19)、工件(20)，所述机座(1)上固定有刀具固定座(2)，所述刀具固定座(2)包括梯形丝杆手轮(21)、梯形丝杠(22)、梯形螺母(23)、移动箱体(24)和固定燕尾底座(25)，所述电机(3)固定在移动箱体(24)上，所述电机(3)上连接有输出轴(4)，所述输出轴(4)上安装有主动轮(5)，所述主动轮(5)和从动轮(7)上连接有同步带(6)，所述从动轮(7)上连接有从动轴(8)，所述从动轴(8)上固定有刀具(9)，所述刀具(9)包括铣刀主轴(91)、铣刀(92)、垫片(93)、固定螺丝(94)，所述铣刀主轴(91)固定在从动轴(8)上，所述铣刀(92)通过固定螺丝(94)固定在铣刀主轴(91)上，所述铣刀(92)和固定螺丝(94)之间连接有垫片(93)，所述从动轴(8)安装在刀具固定座(2)的移动箱体(24)上，所述移动箱体(24)上固定有梯形螺母(23)，所述梯形螺母(23)安装在梯形丝杆(22)，所述梯形丝杆(22)上固定有梯形丝杆手轮(21)，所述夹具(11)包括工件箱体(111)、弹簧夹头(112)、滚针轴承(113)、铜衬套(114)、工件轴螺纹(115)、工件主轴(116)、电磁阀(117)、锁紧弹簧夹头手柄(118)、小车(119)，所述工件箱体(111)上连接有弹簧夹头(112)、电磁阀(117)、锁紧弹簧夹头手柄(118)，所述工件箱体(111)内连接有滚针轴承(113)、铜衬套(114)和工件轴螺纹(115)，所述弹簧夹头(112)上连接有工件主轴(116)，所述工件主轴(116)上连接有铜衬套(114)，所述工件主轴(116)上设有工件轴螺纹(115)，所述工件轴螺纹(115)与工件箱体(111)连接，所述工件主轴(116)的末端连接有锁紧弹簧夹头手柄(118)，所述工件箱体(111)安装在小车(119)上，所述小车(119)安装在导轨(10)，所述导轨(10)上安装有圆盘(12)，所述圆盘(12)的侧面固定有手柄(13)，所述推动杆(14)一端固定在小车(119)上，另一端安装在圆盘(12)上，所述小车(119)上固定有接近开关(15)，所述退刀装置(16)通过螺栓固定在机座(1)，所述退刀装置(16)上连接有小车(119)，所述机座(1)上安装有螺纹深度控制螺栓(17)和退刀装置(16)，所述横移装置(18)上连接有导轨(10)，所述横移装置(18)安装在机座(1)内，所述横移装置(18)上连接有手轮(19)，所述工件(20)安装在弹性夹头(112)上，所述接近开关(15)与电磁阀(117)线控连接。2.如权利要求1所述的一种铣扳手蜗杆毛刺的设备，其特征在于：所述退刀装置(16)包括弹簧(161)和螺栓(162)，所述螺栓(162)上连接有弹簧(161)，所述螺栓(162)安装在机座(1)上。3.如权利要求1所述的一种铣扳手蜗杆毛刺的设备，其特征在于：所述横移装置(18)包括横向丝杆(181)和横向螺母(182)，所述横向螺母(182)固定在导轨(10)上，所述横向丝杆(181)上连接有手轮(19
