一种用于冷库门的防撞装置.pdf

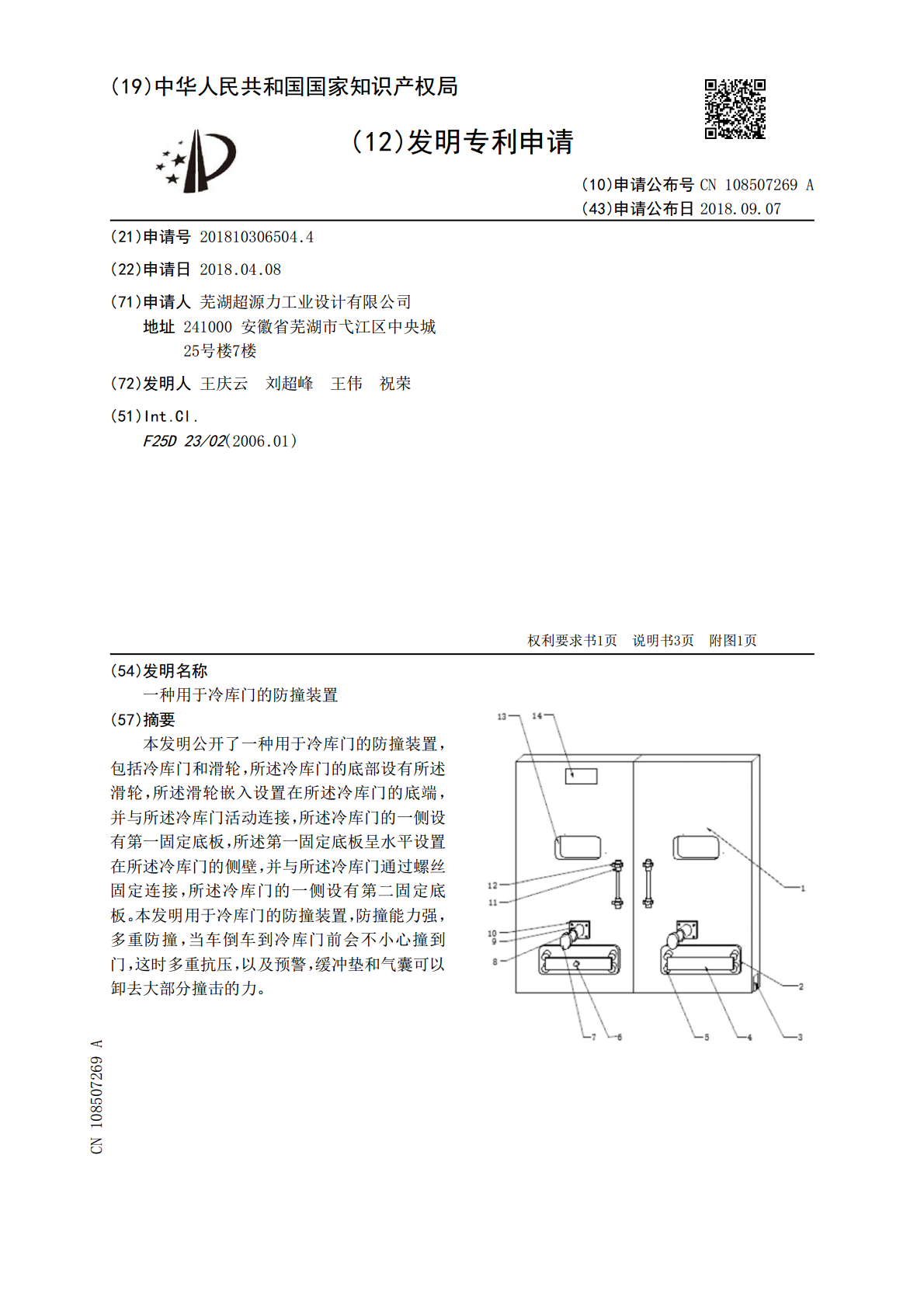

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108507269A(43)申请公布日2018.09.07(21)申请号201810306504.4(22)申请日2018.04.08(71)申请人芜湖超源力工业设计有限公司地址241000安徽省芜湖市弋江区中央城25号楼7楼(72)发明人王庆云刘超峰王伟祝荣(51)Int.Cl.F25D23/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种用于冷库门的防撞装置(57)摘要本发明公开了一种用于冷库门的防撞装置，包括冷库门和滑轮，所述冷库门的底部设有所述滑轮，所述滑轮嵌入设置在所述冷库门的底端，并与所述冷库门活动连接，所述冷库门的一侧设有第一固定底板，所述第一固定底板呈水平设置在所述冷库门的侧壁，并与所述冷库门通过螺丝固定连接，所述冷库门的一侧设有第二固定底板。本发明用于冷库门的防撞装置，防撞能力强，多重防撞，当车倒车到冷库门前会不小心撞到门，这时多重抗压，以及预警，缓冲垫和气囊可以卸去大部分撞击的力。CN108507269ACN108507269A权利要求书1/1页1.一种用于冷库门的防撞装置，包括冷库门(1)和滑轮(3)，其特征在于：所述冷库门(1)的底部设有所述滑轮(3)，所述滑轮(3)嵌入设置在所述冷库门(1)的底端，并与所述冷库门(1)活动连接，所述冷库门(1)的一侧设有第一固定底板(2)，所述第一固定底板(2)呈水平设置在所述冷库门(1)的侧壁，并与所述冷库门(1)通过螺丝固定连接，所述冷库门(1)的一侧设有第二固定底板(10)，所述第二固定底板(10)呈垂直设置在所述冷库门(1)的侧壁，并与所述冷库门(1)焊接，所述冷库门(1)的一侧设有固定板(12)，所述固定板(12)呈水平设置在所述冷库门(1)的侧壁，并与所述冷库门(1)焊接，所述冷库门(1)的一侧设有显示器(14)，所述显示器(14)嵌入设置在所述冷库门(1)的侧壁，并与所述冷库门(1)卡合，所述第一固定底板(2)的一侧设有支撑柱(5)，所述支撑柱(5)呈水平设置在所述第一固定底板(2)的侧壁四角，并与所述第一固定底板(2)焊接，所述支撑柱(5)的一侧设有底板(15)，所述底板(15)呈垂直设置在所述支撑柱(5)的一端，并与所述支撑柱(5)焊接，所述底板(15)的一侧设有缓冲垫(4)，所述缓冲垫(4)呈水平设置在所述底板(15)的侧壁，并与所述底板(15)紧密贴合固定，所述缓冲垫(4)内部设有气囊(16)，所述第二固定底板(10)的一侧设有连接柱(9)，所述连接柱(9)呈水平设置在所述第二固定底板(10)的侧壁，并与所述第二固定底板(10)焊接，所述连接柱(9)的一端设有伸缩杆(8)，所述伸缩杆(8)贯穿设置在所述连接柱(9)的一端，并与所述连接柱(9)活动连接，所述伸缩杆(8)的一端设有受压柱(7)，所述受压柱(7)呈垂直设置在所述伸缩杆(8)的一端，并与所述伸缩杆(8)焊接。2.根据权利要求1所述的一种用于冷库门的防撞装置，其特征在于：所述缓冲垫(4)的一侧设有按钮(6)，所述按钮(6)呈水平设置在所述缓冲垫(4)的侧壁，并与所述缓冲垫(4)紧密贴合固定。3.根据权利要求1所述的一种用于冷库门的防撞装置，其特征在于：所述显示器(14)的类型为LED是发光二极管，型号为WLS-R。4.根据权利要求1所述的一种用于冷库门的防撞装置，其特征在于：所述冷库门(1)内部设有冷库门窗(13)。5.根据权利要求1所述的一种用于冷库门的防撞装置，其特征在于：所述固定板(12)的内部设有把手(11)，所述把手(11)呈垂直设置在所述固定板(12)的侧壁，并与所述固定板(12)卡合。2CN108507269A说明书1/3页一种用于冷库门的防撞装置技术领域[0001]本发明涉及冷库门技术领域，具体为一种用于冷库门的防撞装置。背景技术[0002]随着人们生活水平的日益提高以及高速交通的普及，使得物流行业不断壮大，物流公司需要将货物装上货车进行跨地域的发配，特别是跨地域的果蔬以及海鲜，都是人们日益消费的对象，一般叉车可以从物流公司的冷库门直接驶入货车的装货箱中进行装卸货物，随着科学技术的发展，冷库门也越来越多，而且功能也越来越强大，其中防撞冷库门也较多。[0003]现有的冷库门仅在门的外侧安装挡板来进行防撞，虽然能够起到一定的防撞效果，但防撞效果差，同时还会对撞击货车产生一定的影响。[0004]所以，如何设计一种用于冷库门的防撞装置，成为我们当前要解决的问题。发明内容[0005]本发明的目的在于提供一种用于冷库门的防撞装置，以解决上述背景技术中提出的问题。[0006]一种用于冷库门的防撞装置，包括冷库门和滑轮，所述冷库门的底部设有滑轮，所述滑轮嵌入设置在上所述冷库门的底端，并与
