一种方便固定玻璃板材的玻璃切割机.pdf

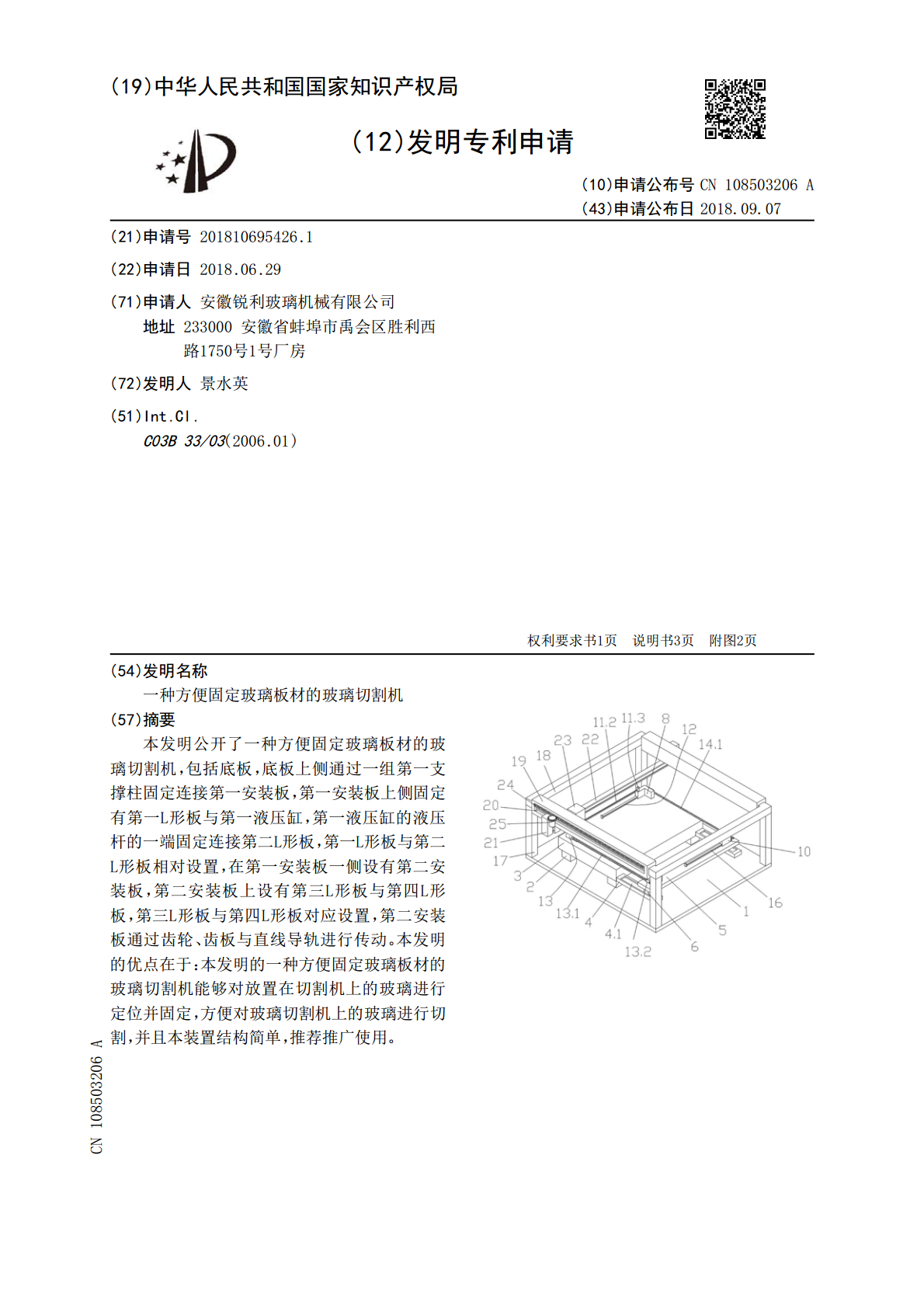

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108503206A(43)申请公布日2018.09.07(21)申请号201810695426.1(22)申请日2018.06.29(71)申请人安徽锐利玻璃机械有限公司地址233000安徽省蚌埠市禹会区胜利西路1750号1号厂房(72)发明人景水英(51)Int.Cl.C03B33/03(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种方便固定玻璃板材的玻璃切割机(57)摘要本发明公开了一种方便固定玻璃板材的玻璃切割机，包括底板，底板上侧通过一组第一支撑柱固定连接第一安装板，第一安装板上侧固定有第一L形板与第一液压缸，第一液压缸的液压杆的一端固定连接第二L形板，第一L形板与第二L形板相对设置，在第一安装板一侧设有第二安装板，第二安装板上设有第三L形板与第四L形板，第三L形板与第四L形板对应设置，第二安装板通过齿轮、齿板与直线导轨进行传动。本发明的优点在于：本发明的一种方便固定玻璃板材的玻璃切割机能够对放置在切割机上的玻璃进行定位并固定，方便对玻璃切割机上的玻璃进行切割，并且本装置结构简单，推荐推广使用。CN108503206ACN108503206A权利要求书1/1页1.一种方便固定玻璃板材的玻璃切割机，其特征在于：包括底板（1），底板（1）上侧通过一组第一支撑柱（2）固定连接第一安装板（3），第一安装板（3）上侧固定有第一L形板（7），第一安装板（3）上侧还固定有第一滑轨（12），第一滑轨（12）上设有第二L形板（8），第二L形板（8）与第一滑轨（12）滑动连接，在第一L形板（7）一侧设有第一电机（11），在第二L形板（8）上侧设有第一固定架（11.3），在第一L形板（7）上侧设有第一穿线板（11.1），在第一电机（11）的轴承上固定第一收紧线（11.2）的一端，第一收紧线（11.2）的另一端穿过第一穿线板（11.1）上的通孔并固定在第一固定架（11.3）上；在第一安装板（3）的一侧固定有两条相对设置的导向板（4），每个导向板（4）上侧均设有第一滑槽（4.1），在导向板（4）上方设有第二安装板（5），在第二安装板（5）与导向板（4）之间设有滑块（6），滑块（6）能够在第一滑槽（4.1）内滑动，滑块（6）固定在第二安装板（5）下侧，在第二安装板（5）上侧固定有第三L形板（8），第一安装板（3）上侧还固定有第二滑轨（16），第二滑轨（16）上设有第四L形板（10），第四L形板（10）与第二滑轨（16）滑动连接，在第三L形板（9）一侧设有第二电机（15），在第四L形板（10）上侧设有第二固定架（15.3），在第三L形板（9）上侧设有第二穿线板（15.1），在第二电机（15）的轴承上固定第二收紧线（15.2）的一端，第二收紧线（15.2）的另一端穿过第二穿线板（15.1）上的通孔并固定在第二固定架（15.3）上，第三L形板（9）与第四L形板（10）相对设置；在第一L形板（7）上另一侧设有第三电机（13），在第三L形板（9）上的另一侧设有第一螺母（13.2），第三电机（13）驱动连接第一螺杆（13.1），第一螺杆（13.1）插接在第一螺母（13.2）内并与其配合连接；在第二L形板（8）上另一侧设有第四电机（14），在第四L形板（10）上的另一侧设有第二螺母（14.2），第四电机（14）驱动连接第二螺杆（13.1），第二螺杆（13.1）插接在第二螺母（13.2）内并与其配合连接；在底板（1）上侧还设有一组第二支撑柱（17），第二支撑柱（17）上端设有方形框架（18），方形框架（18）上固定有两个相对设置的第三滑轨（19），每个第三滑轨（19）外侧均设有第二滑槽（20），在每个第二滑槽（20）内均设有L形滑块（21），L形滑块（21）能够在相应的第二滑槽（20）内滑动，两个L形滑块（21）之间固定有直线导轨（22），直线导轨（22）上设有滑块（23）；在其中一个第三滑轨（19）上固定有齿条（24），在L形滑块（21）上设有伺服电机（25），伺服电机（25）的轴承上驱动连接齿轮，齿轮与相应的齿条（24）对应设置。2.根据权利要求1所述的一种方便固定玻璃板材的玻璃切割机，其特征在于：所述一组第二支撑柱（13）为四个，四个第二支撑柱（13）分别固定在底板（1）的四个拐角处。3.根据权利要求1所述的一种方便固定玻璃板材的玻璃切割机，其特征在于：所述第一电机（11）、第二电机（15）、第三电机（13）和第四电机（14）的底部均设有用于在电机断电时对各自轴承进行锁死的抱闸。4.根据权利要求1所述的一种方便固定玻璃板材的玻璃切割机，其特征在于：所述第一安装板（3）的上表面与第二安装板（5）的上表面处于同一水平面。5.根据权利要求1所述的一种方便固定玻璃
