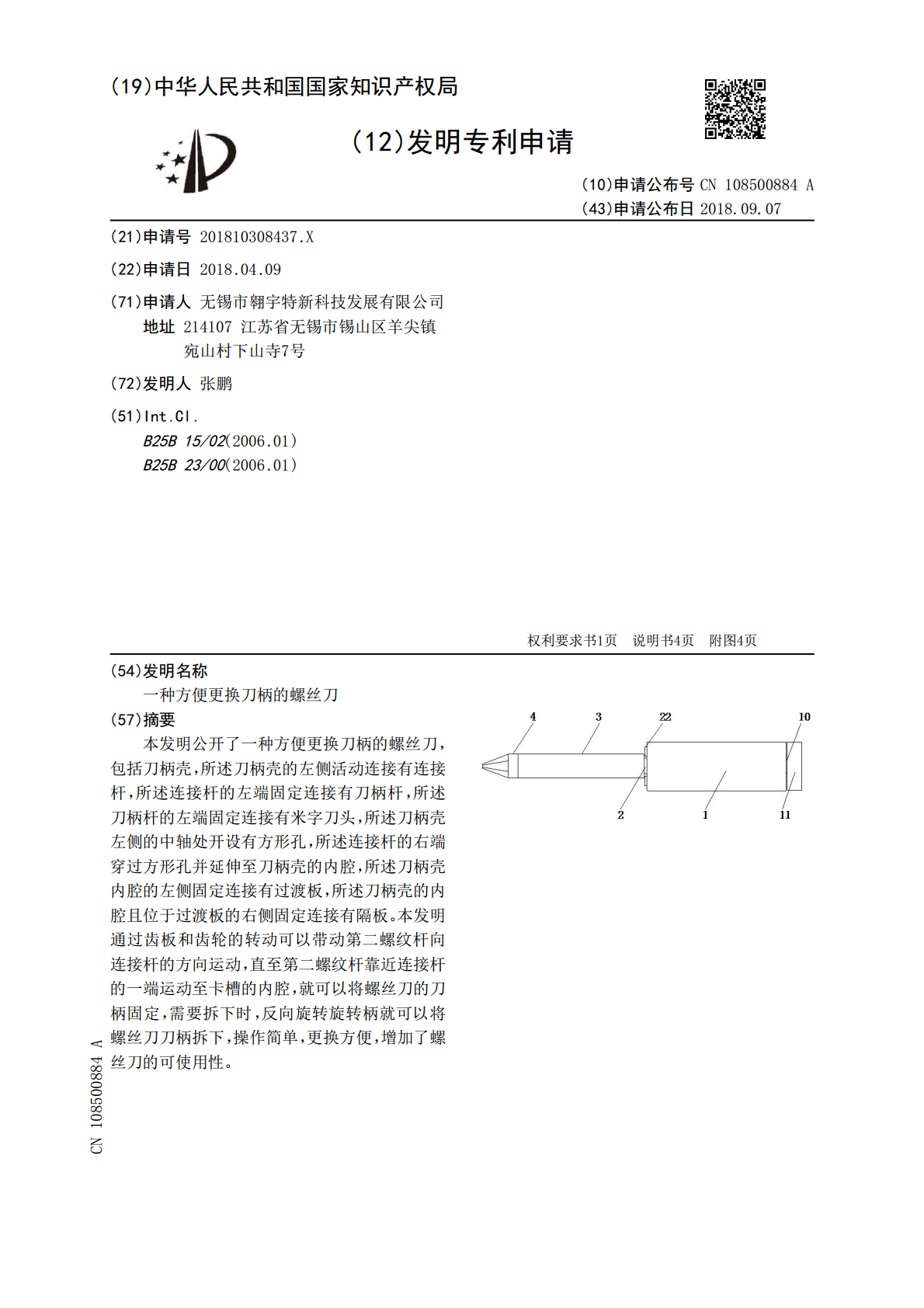

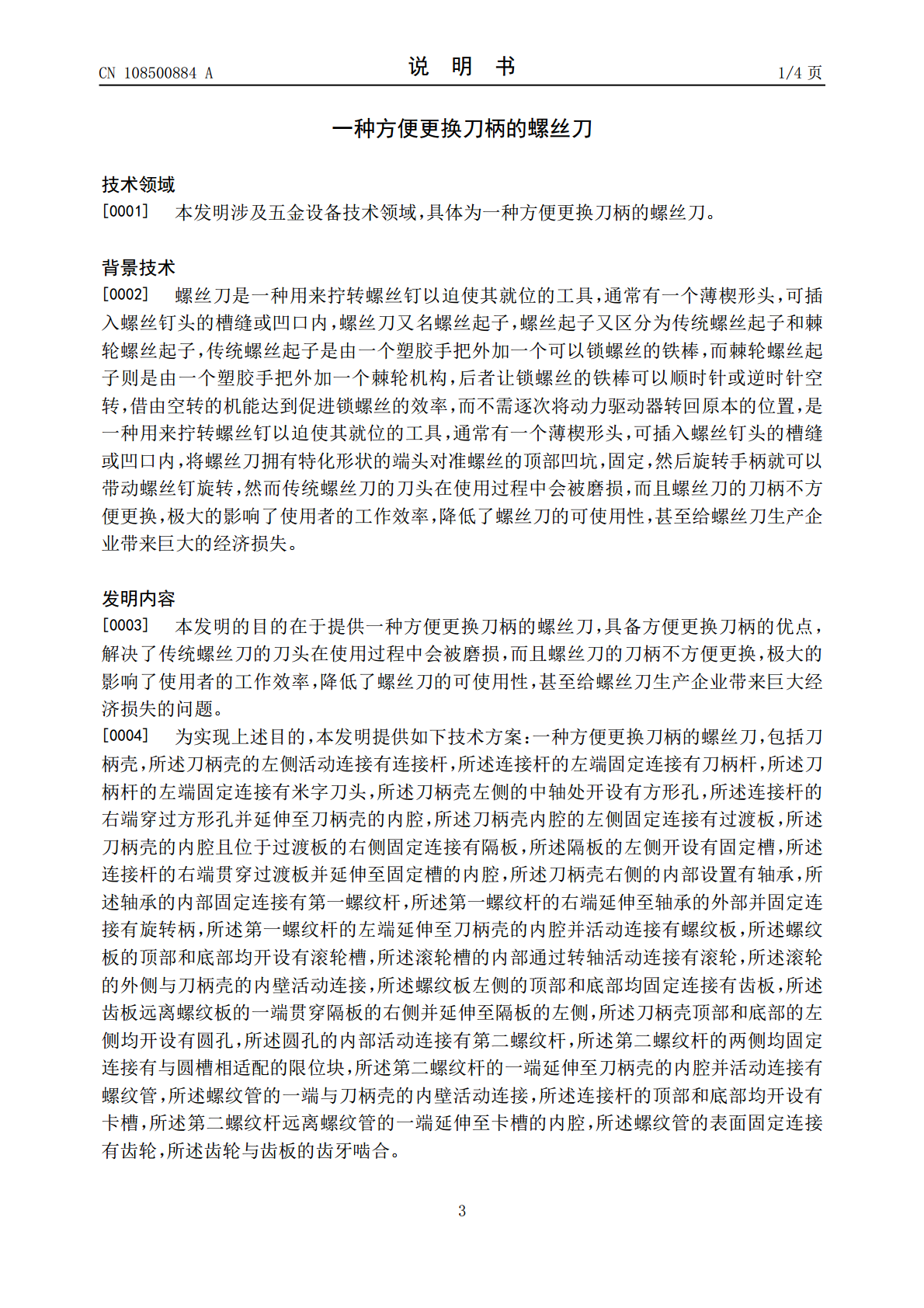

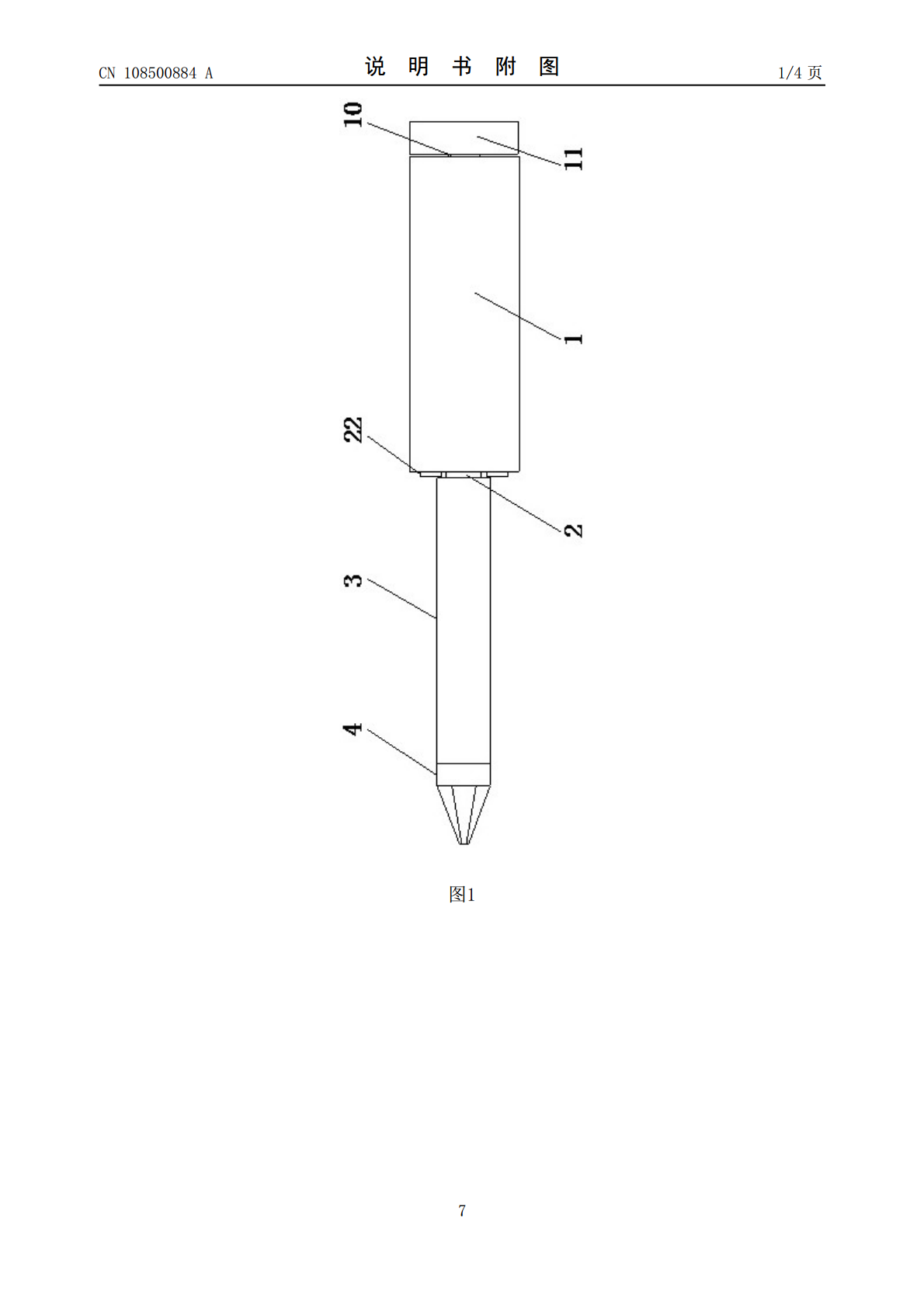

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108500884A(43)申请公布日2018.09.07(21)申请号201810308437.X(22)申请日2018.04.09(71)申请人无锡市翱宇特新科技发展有限公司地址214107江苏省无锡市锡山区羊尖镇宛山村下山寺7号(72)发明人张鹏(51)Int.Cl.B25B15/02(2006.01)B25B23/00(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种方便更换刀柄的螺丝刀(57)摘要本发明公开了一种方便更换刀柄的螺丝刀，包括刀柄壳，所述刀柄壳的左侧活动连接有连接杆，所述连接杆的左端固定连接有刀柄杆，所述刀柄杆的左端固定连接有米字刀头，所述刀柄壳左侧的中轴处开设有方形孔，所述连接杆的右端穿过方形孔并延伸至刀柄壳的内腔，所述刀柄壳内腔的左侧固定连接有过渡板，所述刀柄壳的内腔且位于过渡板的右侧固定连接有隔板。本发明通过齿板和齿轮的转动可以带动第二螺纹杆向连接杆的方向运动，直至第二螺纹杆靠近连接杆的一端运动至卡槽的内腔，就可以将螺丝刀的刀柄固定，需要拆下时，反向旋转旋转柄就可以将螺丝刀刀柄拆下，操作简单，更换方便，增加了螺丝刀的可使用性。CN108500884ACN108500884A权利要求书1/1页1.一种方便更换刀柄的螺丝刀，包括刀柄壳（1），其特征在于：所述刀柄壳（1）的左侧活动连接有连接杆（2），所述连接杆（2）的左端固定连接有刀柄杆（3），所述刀柄杆（3）的左端固定连接有米字刀头（4），所述刀柄壳（1）左侧的中轴处开设有方形孔（5），所述连接杆（2）的右端穿过方形孔（5）并延伸至刀柄壳（1）的内腔，所述刀柄壳（1）内腔的左侧固定连接有过渡板（6），所述刀柄壳（1）的内腔且位于过渡板（6）的右侧固定连接有隔板（7），所述隔板（7）的左侧开设有固定槽（8），所述连接杆（2）的右端贯穿过渡板（6）并延伸至固定槽（8）的内腔，所述刀柄壳（1）右侧的内部设置有轴承（9），所述轴承（9）的内部固定连接有第一螺纹杆（10），所述第一螺纹杆（10）的右端延伸至轴承（9）的外部并固定连接有旋转柄（11），所述第一螺纹杆（10）的左端延伸至刀柄壳（1）的内腔并活动连接有螺纹板（12），所述螺纹板（12）的顶部和底部均开设有滚轮槽（13），所述滚轮槽（13）的内部通过转轴活动连接有滚轮（14），所述滚轮（14）的外侧与刀柄壳（1）的内壁活动连接，所述螺纹板（12）左侧的顶部和底部均固定连接有齿板（15），所述齿板（15）远离螺纹板（12）的一端贯穿隔板（7）的右侧并延伸至隔板（7）的左侧，所述刀柄壳（1）顶部和底部的左侧均开设有圆孔（16），所述圆孔（16）的内部活动连接有第二螺纹杆（17），所述第二螺纹杆（17）的两侧均固定连接有与圆槽（16）相适配的限位块（18），所述第二螺纹杆（17）的一端延伸至刀柄壳（1）的内腔并活动连接有螺纹管（19），所述螺纹管（19）的一端与刀柄壳（1）的内壁活动连接，所述连接杆（2）的顶部和底部均开设有卡槽（20），所述第二螺纹杆（17）远离螺纹管（19）的一端延伸至卡槽（20）的内腔，所述螺纹管（19）的表面固定连接有齿轮（23），所述齿轮（23）与齿板（15）的齿牙啮合。2.根据权利要求1所述的一种方便更换刀柄的螺丝刀，其特征在于：所述刀柄壳（1）内腔的顶部和底部均开设有滑槽（21），所述滚轮（14）的外侧延伸至滑槽（21）的内腔。3.根据权利要求1所述的一种方便更换刀柄的螺丝刀，其特征在于：所述刀柄壳（1）左端的顶部和底部均固定连接有橡胶垫（22），所述橡胶垫（22）的左侧与刀柄杆（3）的右侧活动连接。4.根据权利要求1所述的一种方便更换刀柄的螺丝刀，其特征在于：所述第一螺纹杆（10）的表面设置有外螺纹，所述螺纹板（12）的内部设置有与外螺纹相适配的内螺纹。5.根据权利要求1所述的一种方便更换刀柄的螺丝刀，其特征在于：所述第二螺纹杆（17）的表面设置有外螺纹，所述螺纹管（19）的内部设置有与外螺纹相适配的内螺纹。2CN108500884A说明书1/4页一种方便更换刀柄的螺丝刀技术领域[0001]本发明涉及五金设备技术领域，具体为一种方便更换刀柄的螺丝刀。背景技术[0002]螺丝刀是一种用来拧转螺丝钉以迫使其就位的工具，通常有一个薄楔形头，可插入螺丝钉头的槽缝或凹口内，螺丝刀又名螺丝起子，螺丝起子又区分为传统螺丝起子和棘轮螺丝起子，传统螺丝起子是由一个塑胶手把外加一个可以锁螺丝的铁棒，而棘轮螺丝起子则是由一个塑胶手把外加一个棘轮机构，后者让锁螺丝的铁棒可以顺时针或逆时针空转，借由空转的机能达到促进锁螺丝的效率，而不需逐次将动力驱动器转回原本的位置，是一种用来拧转螺丝钉以迫使其就位的工具，
