一种预制构件的吊装装置.pdf

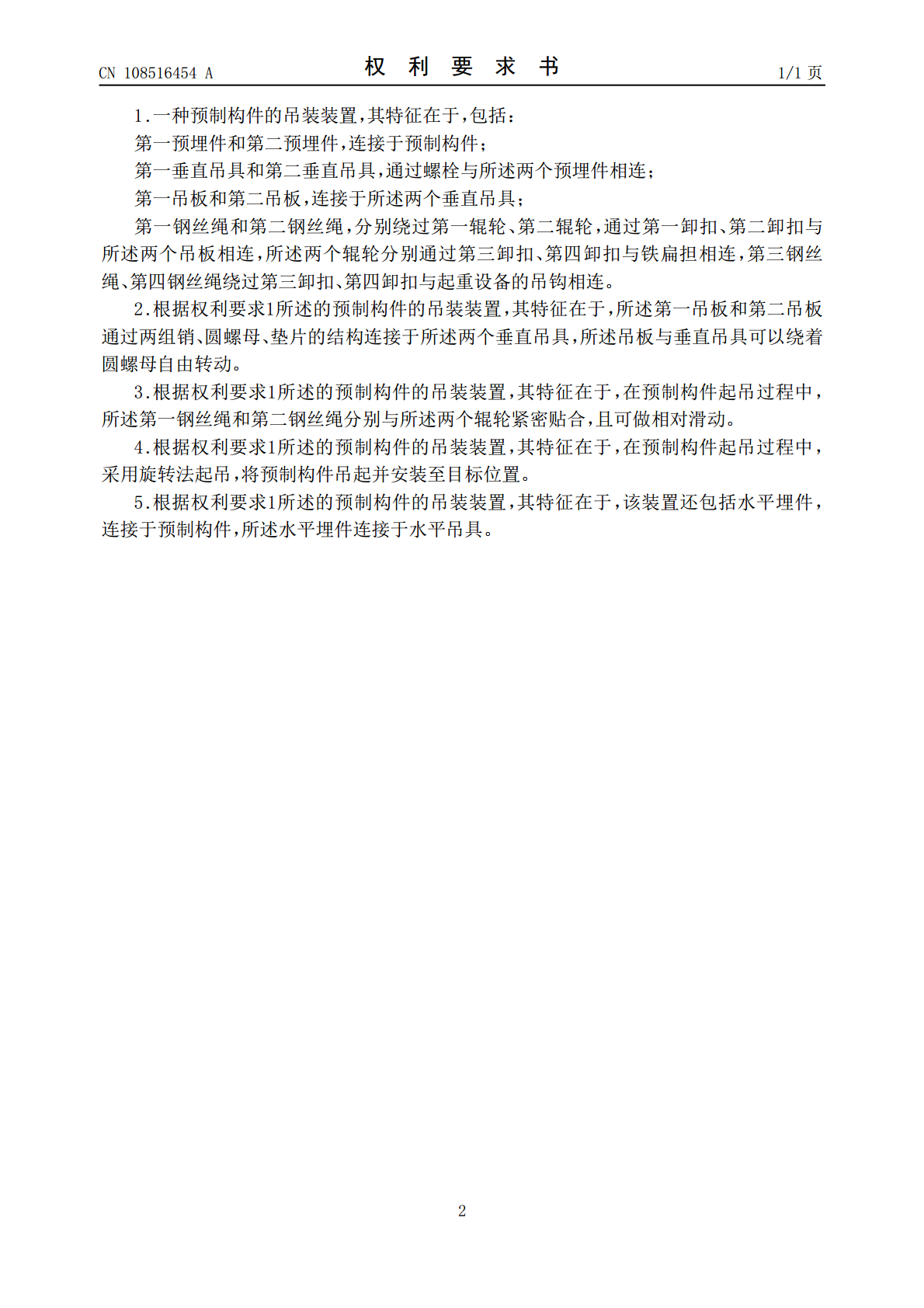

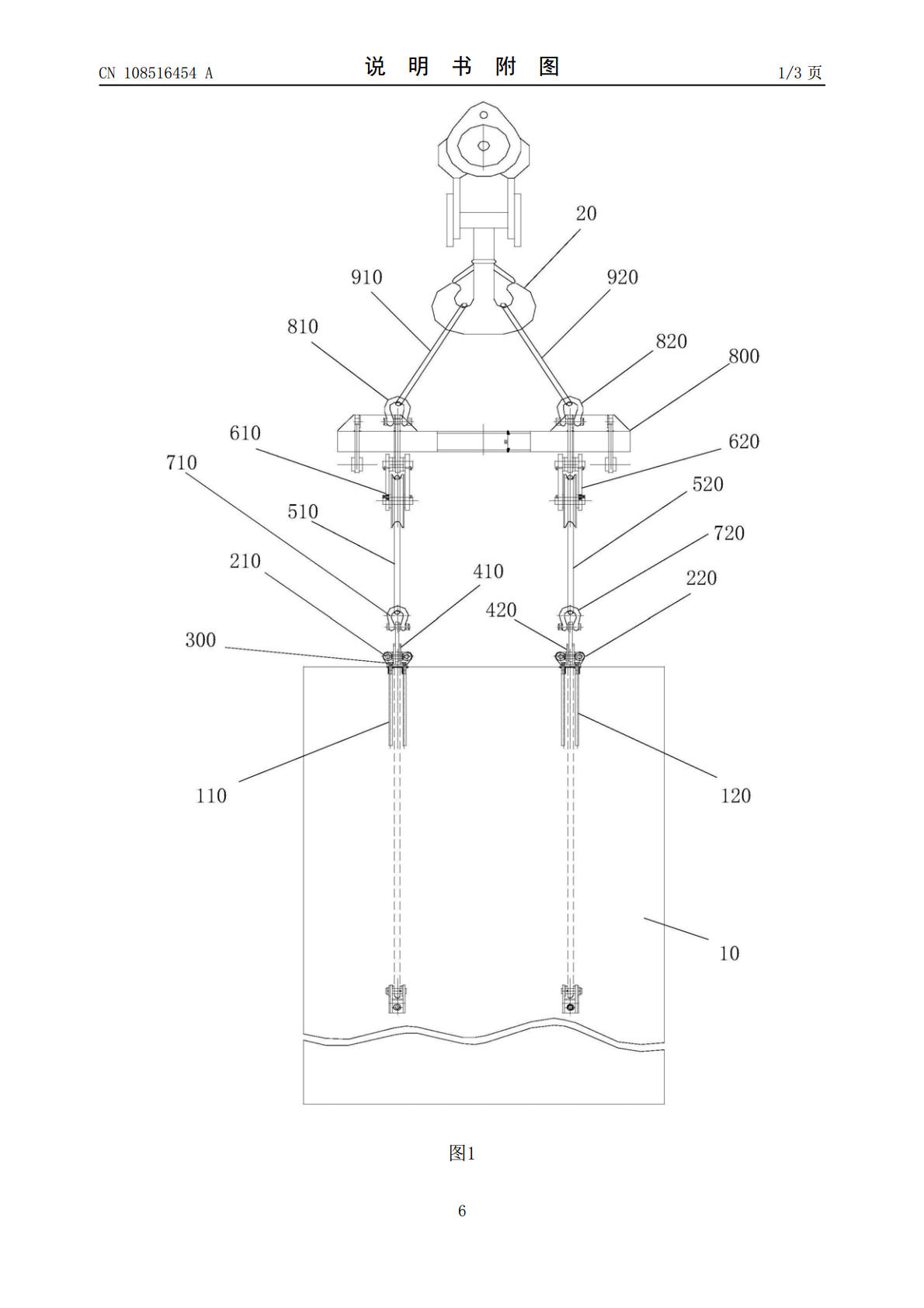

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108516454A(43)申请公布日2018.09.11(21)申请号201810360725.X(22)申请日2018.04.20(71)申请人上海市机械施工集团有限公司地址200072上海市静安区洛川中路701号8号楼209室(72)发明人王成张俊松王虓龚亮李操周蓉峰(74)专利代理机构上海思微知识产权代理事务所(普通合伙)31237代理人智云(51)Int.Cl.B66C1/12(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种预制构件的吊装装置(57)摘要本发明提出一种预制构件的吊装装置，包括：第一预埋件和第二预埋件，连接于预制构件；第一垂直吊具和第二垂直吊具，通过螺栓与所述两个预埋件相连；第一吊板和第二吊板，连接于所述两个垂直吊具；第一钢丝绳和第二钢丝绳，分别绕过第一辊轮、第二辊轮，通过第一卸扣、第二卸扣与所述两个吊板相连，所述两个辊轮分别通过第三卸扣、第四卸扣与铁扁担相连，第三钢丝绳、第四钢丝绳绕过第三卸扣、第四卸扣与起重设备的吊钩相连。本发明提出的预制构件的吊装装置，免除起重吊装预制构件过程中需更换吊具或改变吊具的位置等工序，提供了一种吊装效率高且危险性小的预制构件吊具。CN108516454ACN108516454A权利要求书1/1页1.一种预制构件的吊装装置，其特征在于，包括：第一预埋件和第二预埋件，连接于预制构件；第一垂直吊具和第二垂直吊具，通过螺栓与所述两个预埋件相连；第一吊板和第二吊板，连接于所述两个垂直吊具；第一钢丝绳和第二钢丝绳，分别绕过第一辊轮、第二辊轮，通过第一卸扣、第二卸扣与所述两个吊板相连，所述两个辊轮分别通过第三卸扣、第四卸扣与铁扁担相连，第三钢丝绳、第四钢丝绳绕过第三卸扣、第四卸扣与起重设备的吊钩相连。2.根据权利要求1所述的预制构件的吊装装置，其特征在于，所述第一吊板和第二吊板通过两组销、圆螺母、垫片的结构连接于所述两个垂直吊具，所述吊板与垂直吊具可以绕着圆螺母自由转动。3.根据权利要求1所述的预制构件的吊装装置，其特征在于，在预制构件起吊过程中，所述第一钢丝绳和第二钢丝绳分别与所述两个辊轮紧密贴合，且可做相对滑动。4.根据权利要求1所述的预制构件的吊装装置，其特征在于，在预制构件起吊过程中，采用旋转法起吊，将预制构件吊起并安装至目标位置。5.根据权利要求1所述的预制构件的吊装装置，其特征在于，该装置还包括水平埋件，连接于预制构件，所述水平埋件连接于水平吊具。2CN108516454A说明书1/3页一种预制构件的吊装装置技术领域[0001]本发明属于地基基础施工技术领域，且特别涉及一种预制构件的吊装装置，用于施工中吊装大型预制构件，具体地说，是一种由多个不同功能的组件组成的一套吊装用装置，可以借助于预埋件将该装置牢固且准确的与预制构件相连，通过垂直吊具、钢丝绳、铁扁担等共同工作可以方便、安全、可靠地起吊体型大、质量大、形状复杂的预制构件。背景技术[0002]现今，我国建筑业迅速发展，预制装配式施工在建筑施工领域得到广泛推广，施工中对大型构件的起重吊装需求也日益增加。目前，我国起重预制构件时，多采单机起吊或双机起吊，在对预制构件绑扎后，进行垂直起吊，之后，可能需更换吊具或改变吊具的位置，然后使用旋转法、滑行法、递送法等施工方法将预制构件安装到位。现有的起重吊装装置大多比较笨重，使用也往往受到现场周边条件和需起吊的构件自身质量以及形状的影响，在整个过程中可能需要频繁地更换吊具。因此，现有的吊装装置使用不够方便，工序步骤多，吊装作业效率不高，且存在的危险因素较多，在大型构件吊装应用方面受到限制。发明内容[0003]本发明提出一种预制构件的吊装装置，免除起重吊装预制构件过程中需更换吊具或改变吊具的位置等工序，提供了一种吊装效率高且危险性小的预制构件吊具。[0004]为了达到上述目的，本发明提出一种预制构件的吊装装置，包括：[0005]第一预埋件和第二预埋件，连接于预制构件；[0006]第一垂直吊具和第二垂直吊具，通过螺栓与所述两个预埋件相连；[0007]第一吊板和第二吊板，连接于所述两个垂直吊具；[0008]第一钢丝绳和第二钢丝绳，分别绕过第一辊轮、第二辊轮，通过第一卸扣、第二卸扣与所述两个吊板相连，所述两个辊轮分别通过第三卸扣、第四卸扣与铁扁担相连，第三钢丝绳、第四钢丝绳绕过第三卸扣、第四卸扣与起重设备的吊钩相连。[0009]进一步的，所述第一吊板和第二吊板通过两组销、圆螺母、垫片的结构连接于所述两个垂直吊具，所述吊板与垂直吊具可以绕着圆螺母自由转动。[0010]进一步的，在预制构件起吊过程中，所述第一钢丝绳和第二钢丝绳分别与所述两个辊轮紧密贴合，且可做相对滑动。[0011]进一步的，在预制构
