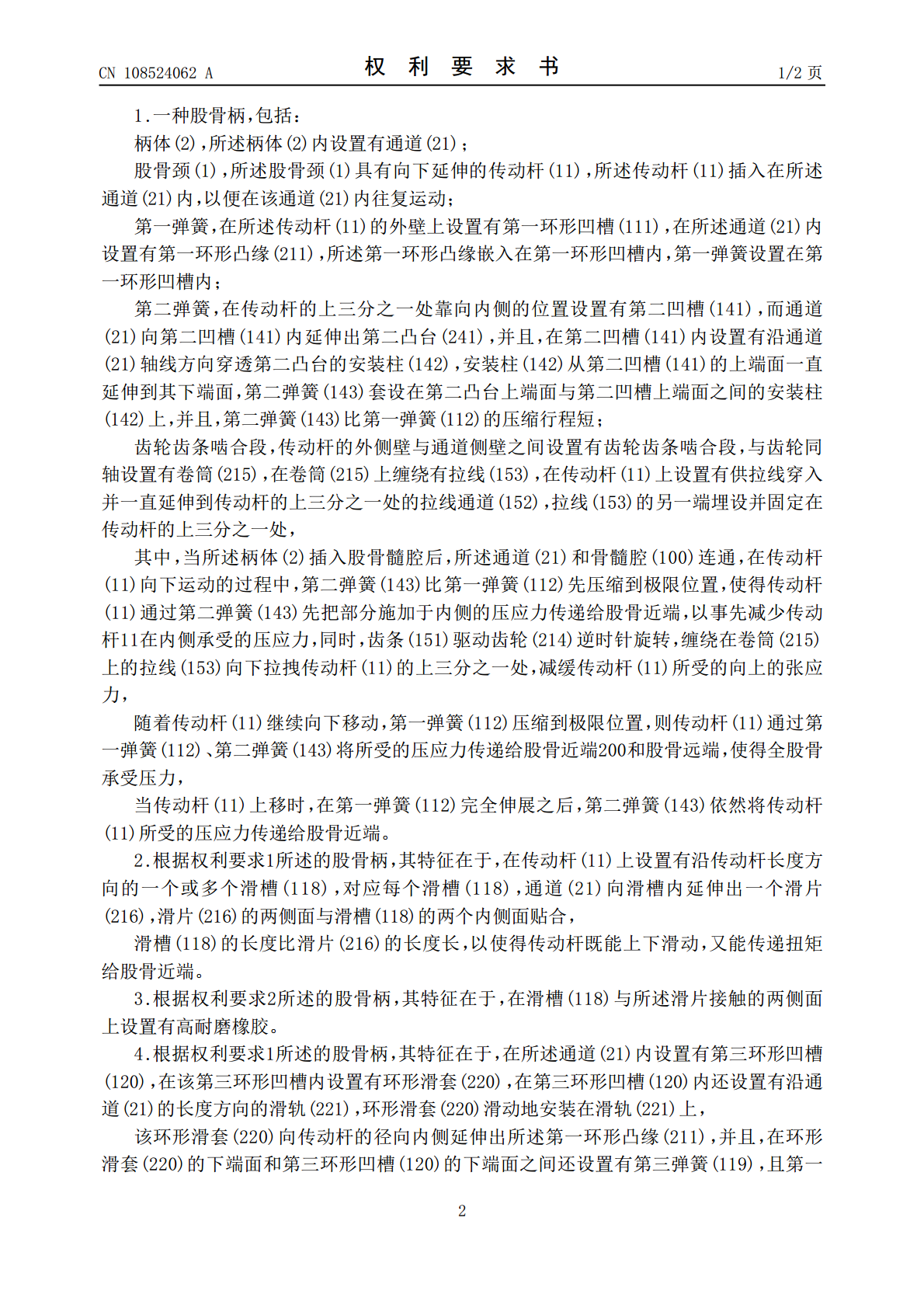

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108524062A(43)申请公布日2018.09.14(21)申请号201810156443.8(22)申请日2018.02.24(71)申请人吴承锦地址401121重庆市渝北区松牌路81号5幢3单元4-4(72)发明人吴承锦(74)专利代理机构北京鸿元知识产权代理有限公司11327代理人李琳张宁(51)Int.Cl.A61F2/36(2006.01)权利要求书2页说明书6页附图7页(54)发明名称一种股骨柄(57)摘要一种股骨柄，包括：柄体、股骨颈、第一弹簧和第二弹簧，柄体内设置有通道，股骨颈向下延伸出在通道内往复运动的传动杆，传动杆外圆周与通道之间设置有第一弹簧。在传动杆的上三分之一处靠向内侧的位置与通道之间设置有第二弹簧，且第二弹簧比第一弹簧的压缩行程短。传动杆的外侧壁与通道侧壁之间设置有齿轮齿条啮合段，与齿轮同轴的卷筒上缠绕有拉线，拉线另一端固定在传动杆的上三分之一处。在传动杆向下运动的过程中，第二弹簧比第一弹簧先压缩到极限位置，先把部分施加于内侧的压应力传递给股骨近端，齿条驱动齿轮旋转，拉线向下拉拽传动杆的上三分之一处，减缓传动杆所受的向上的张应力。本发明更符合生理状态下股骨的承受和传导应力的方式。CN108524062ACN108524062A权利要求书1/2页1.一种股骨柄，包括：柄体(2)，所述柄体(2)内设置有通道(21)；股骨颈(1)，所述股骨颈(1)具有向下延伸的传动杆(11)，所述传动杆(11)插入在所述通道(21)内，以便在该通道(21)内往复运动；第一弹簧，在所述传动杆(11)的外壁上设置有第一环形凹槽(111)，在所述通道(21)内设置有第一环形凸缘(211)，所述第一环形凸缘嵌入在第一环形凹槽内，第一弹簧设置在第一环形凹槽内；第二弹簧，在传动杆的上三分之一处靠向内侧的位置设置有第二凹槽(141)，而通道(21)向第二凹槽(141)内延伸出第二凸台(241)，并且，在第二凹槽(141)内设置有沿通道(21)轴线方向穿透第二凸台的安装柱(142)，安装柱(142)从第二凹槽(141)的上端面一直延伸到其下端面，第二弹簧(143)套设在第二凸台上端面与第二凹槽上端面之间的安装柱(142)上，并且，第二弹簧(143)比第一弹簧(112)的压缩行程短；齿轮齿条啮合段，传动杆的外侧壁与通道侧壁之间设置有齿轮齿条啮合段，与齿轮同轴设置有卷筒(215)，在卷筒(215)上缠绕有拉线(153)，在传动杆(11)上设置有供拉线穿入并一直延伸到传动杆的上三分之一处的拉线通道(152)，拉线(153)的另一端埋设并固定在传动杆的上三分之一处，其中，当所述柄体(2)插入股骨髓腔后，所述通道(21)和骨髓腔(100)连通，在传动杆(11)向下运动的过程中，第二弹簧(143)比第一弹簧(112)先压缩到极限位置，使得传动杆(11)通过第二弹簧(143)先把部分施加于内侧的压应力传递给股骨近端，以事先减少传动杆11在内侧承受的压应力，同时，齿条(151)驱动齿轮(214)逆时针旋转，缠绕在卷筒(215)上的拉线(153)向下拉拽传动杆(11)的上三分之一处，减缓传动杆(11)所受的向上的张应力，随着传动杆(11)继续向下移动，第一弹簧(112)压缩到极限位置，则传动杆(11)通过第一弹簧(112)、第二弹簧(143)将所受的压应力传递给股骨近端200和股骨远端，使得全股骨承受压力，当传动杆(11)上移时，在第一弹簧(112)完全伸展之后，第二弹簧(143)依然将传动杆(11)所受的压应力传递给股骨近端。2.根据权利要求1所述的股骨柄，其特征在于，在传动杆(11)上设置有沿传动杆长度方向的一个或多个滑槽(118)，对应每个滑槽(118)，通道(21)向滑槽内延伸出一个滑片(216)，滑片(216)的两侧面与滑槽(118)的两个内侧面贴合，滑槽(118)的长度比滑片(216)的长度长，以使得传动杆既能上下滑动，又能传递扭矩给股骨近端。3.根据权利要求2所述的股骨柄，其特征在于，在滑槽(118)与所述滑片接触的两侧面上设置有高耐磨橡胶。4.根据权利要求1所述的股骨柄，其特征在于，在所述通道(21)内设置有第三环形凹槽(120)，在该第三环形凹槽内设置有环形滑套(220)，在第三环形凹槽(120)内还设置有沿通道(21)的长度方向的滑轨(221)，环形滑套(220)滑动地安装在滑轨(221)上，该环形滑套(220)向传动杆的径向内侧延伸出所述第一环形凸缘(211)，并且，在环形滑套(220)的下端面和第三环形凹槽(120)的下端面之间还设置有第三弹簧(119)，且第一2CN108524062A权利要求书2/2页弹簧(112)和第三弹簧(119)先后压缩承
