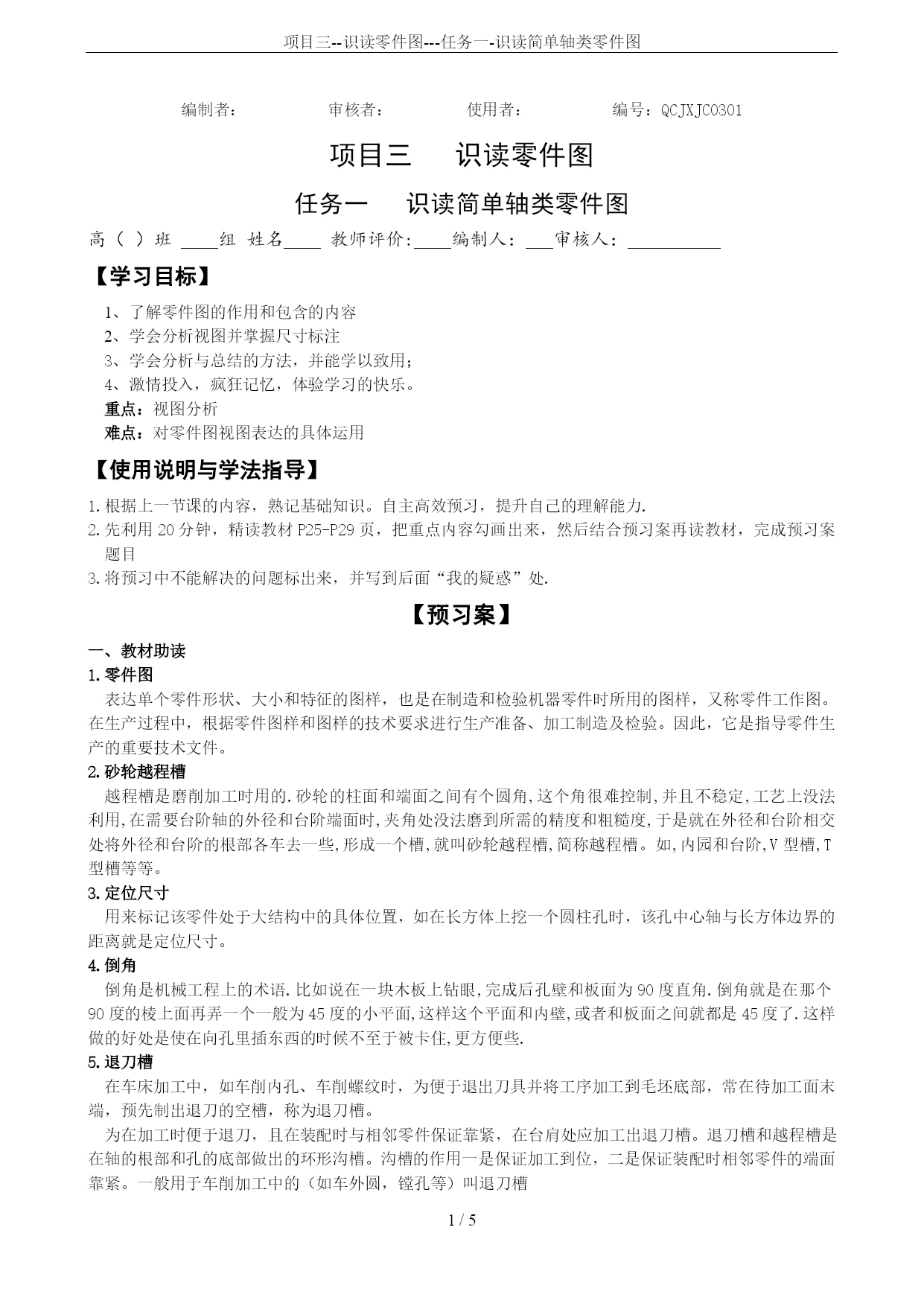

轴类零件识读ppt课件.ppt

轴零件的识读实施过程二、导入新课
倒角作用：利于装配；不碰伤手；
倒圆作用：增加强度；
键槽作用：周向定位；
轴肩作用：轴向定位；
退刀槽：退刀，定位可靠。
4、轴类零件工艺结构的画法1、退刀槽尺寸尽可能相同；
2、若有多个键槽，键槽应分布在一条直线上。三、轴零件的视图表达方案1、主视图的投影方向：加工（工作）位置原则2、具体应用图例四、轴零件的尺寸分析尽可能使设计基准与工艺基准一致，以减少两个基准不重合而引起的尺寸误差。当设计基准与工艺基准不一致时，应以保证设计要求为主，将重要尺寸从设计基准注出，次要基准从工艺基准注出，以便加工和测量。3、轴零件的尺寸标注试一试：五、轴零件的技术要求2、尺寸公差符号的含义及作用公差带代号注法3、几何公差符号的含义及作用轮廓要素对金属材料按一定规范进行加热保温及冷却，从而改善金属的内部组织，提高材料的机械性能的工艺，如正火、退火、回火、淬火及调质等，有时为了改善零件表面的耐磨性，耐腐蚀性，还需要进行表面渗碳，表面渗氮等。28六、布置任务：识读轴零件七、任务实施：填写轴零件分析表八、检查评价九、布置作业想一想：本节课的内容ThankYou!
