一种园林防护用喷洒药物设备.pdf

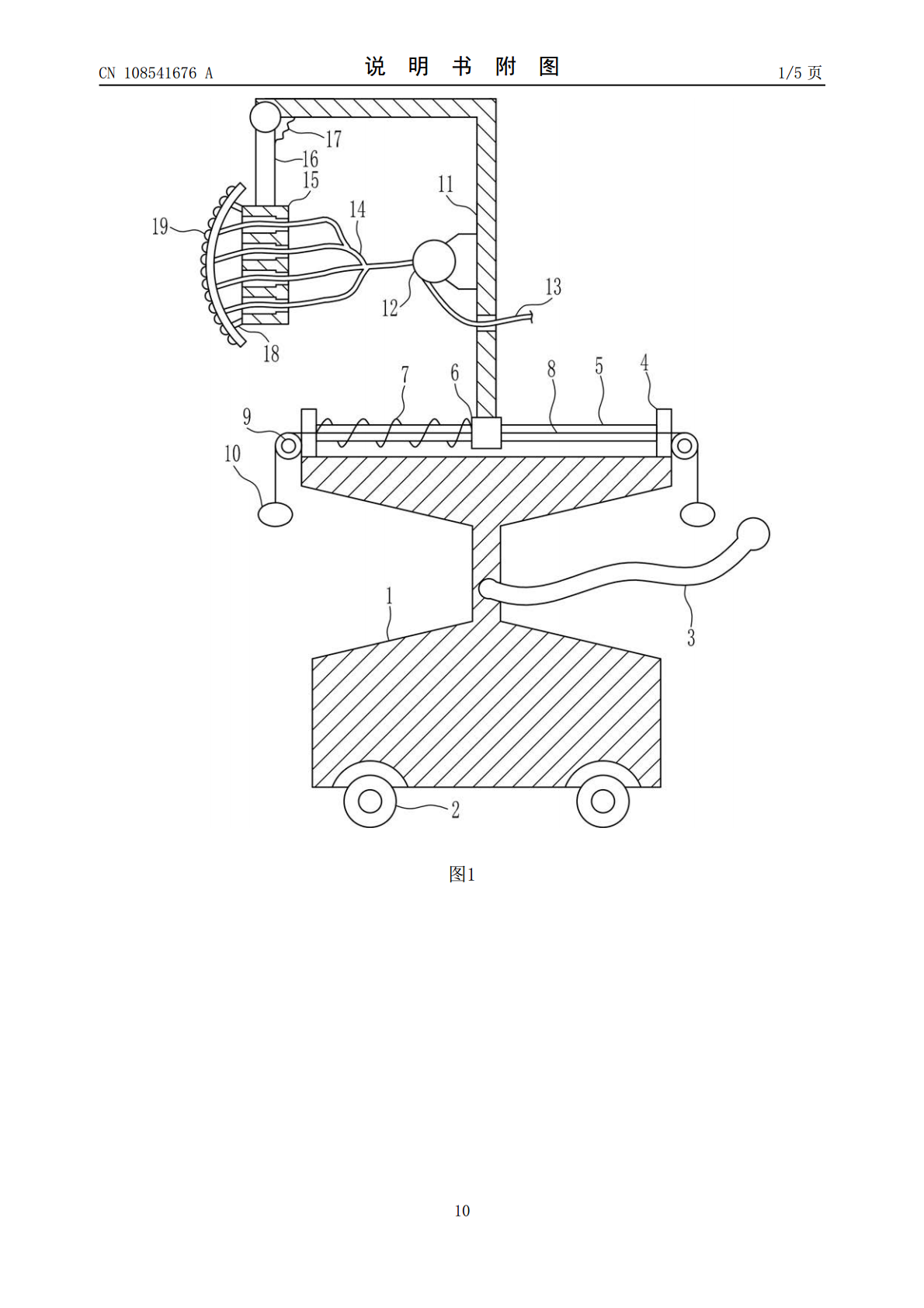

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108541676A(43)申请公布日2018.09.18(21)申请号201810243406.0(22)申请日2018.03.23(71)申请人罗祥运地址210037江苏省南京市玄武区龙蟠路145号南京园林绿化工程设计有限公司(72)发明人罗祥运(51)Int.Cl.A01M7/00(2006.01)权利要求书1页说明书7页附图5页(54)发明名称一种园林防护用喷洒药物设备(57)摘要本发明涉及一种喷洒药物设备，尤其涉及一种园林防护用喷洒药物设备。本发明要解决的技术问题是提供一种可对远近不同的园林苗木进行喷洒药物防护、能够对高矮不同的园林苗木进行调节喷洒角度和能够让工作人员在工作时遮阳避免暴晒而中暑的园林防护用喷洒药物设备来克服现有技术中的缺点。本发明提供了这样一种园林防护用喷洒药物设备，包括有安装柱、万向轮等；安装柱底部前后左右侧均设有万向轮。本发明达到了可对远近不同的园林苗木进行喷洒药物防护、能够对高矮不同的园林苗木进行调节喷洒角度和能够让工作人员在工作时遮阳避免暴晒而中暑的效果，通过设置了电动轮、第二拉绳等，实现了能够对高矮不同的园林苗木进行调节喷洒角度的目的。CN108541676ACN108541676A权利要求书1/1页1.一种园林防护用喷洒药物设备，其特征在于，包括有安装柱（1）、万向轮（2）、把手（3）、安装块（4）、第一导轨（5）、第一滑套（6）、第一弹簧（7）、第一拉绳（8）、导向轮（9）、拉环（10）、第一安装杆（11）、水泵（12）、软管（13）、进水管（14）、导向块（15）、摆杆（16）、第二弹簧（17）、第一连杆（18）和弧形喷头（19），安装柱（1）底部前后左右侧均设有万向轮（2），安装柱（1）中部前后侧均设有把手（3），安装柱（1）顶部左右两侧均设有安装块（4），左右两侧的安装块（4）之间设有第一导轨（5），第一导轨（5）上滑动式设有第一滑套（6），第一滑套（6）左侧上部和左侧的安装块（4）中部之间连接有第一弹簧（7），左右侧的安装块（4）外侧均设有导向轮（9），第一滑套（6）的左右侧中部均设有第一拉绳（8），左右侧的第一拉绳（8）均绕过导向轮（9），第一拉绳（8）底端均设有拉环（10），第一滑套（6）顶部设有第一安装杆（11），第一安装杆（11）左侧中部安装有水泵（12），水泵（12）上连接有软管（13），软管（13）穿过第一安装杆（11）下部，第一安装杆（11）顶壁左部转动式设有摆杆（16），摆杆（16）底部设有导向块（15），导向块（15）上均匀开有四个通孔，第一安装杆（11）内顶部左侧和摆杆（16）右侧上部之间连接有第二弹簧（17），导向块（15）左侧上下部均设有第一连杆（18），第一连杆（18）之间设有弧形喷头（19），水泵（12）左部连接有进水管（14），进水管（14）的四个分支均穿过导向块（15）上开的四个通孔，进水管（14）的四个分支均与弧形喷头（19）连接。2.根据权利要求1所述的一种园林防护用喷洒药物设备，其特征在于，还包括有电动轮（20）、第二拉绳（21）、第二导轨（22）、第二滑套（23）、第一挡块（24）和圆头杆（25），第一安装杆（11）顶壁前侧右部安装有电动轮（20），第一安装杆（11）顶部左侧设有第二导轨（22），第二导轨（22）上滑动式设有第二滑套（23），电动轮（20）上绕有第二拉绳（21），第二拉绳（21）与第二滑套（23）右侧中部连接，第二导轨（22）左端设有第一挡块（24），第二滑套（23）底部设有圆头杆（25），圆头杆（25）与摆杆（16）左侧接触。3.根据权利要求2所述的一种园林防护用喷洒药物设备，其特征在于，还包括有第三导轨（26）、第三滑套（27）、第二连杆（28）、第二挡块（29）、支杆（30）和遮挡板（31），第一安装杆（11）右壁前后侧中部均设有第三导轨（26），第三导轨（26）上均滑动式设有第三滑套（27），前后侧的第三滑套（27）之间连接有第二连杆（28），第三导轨（26）右端均设有第二挡块（29），前后侧的第三滑套（27）顶部之间设有支杆（30），支杆（30）顶部设有遮挡板（31）。4.根据权利要求3所述的一种园林防护用喷洒药物设备，其特征在于，还包括有固定杆（32）和固定套（33），第一安装杆（11）顶部内侧右部设有固定杆（32），固定杆（32）底端设有固定套（33），进水管（14）穿过固定套（33）。5.根据权利要求4所述的一种园林防护用喷洒药物设备，其特征在于，还包括有第二安装杆（34）和挂钩（35），安装柱（1）底部左侧设有第二安装杆（34），第二安装杆（34）左侧上下部均设有挂钩（35）。2CN108541676A说明书1/7页一种园林防护用
