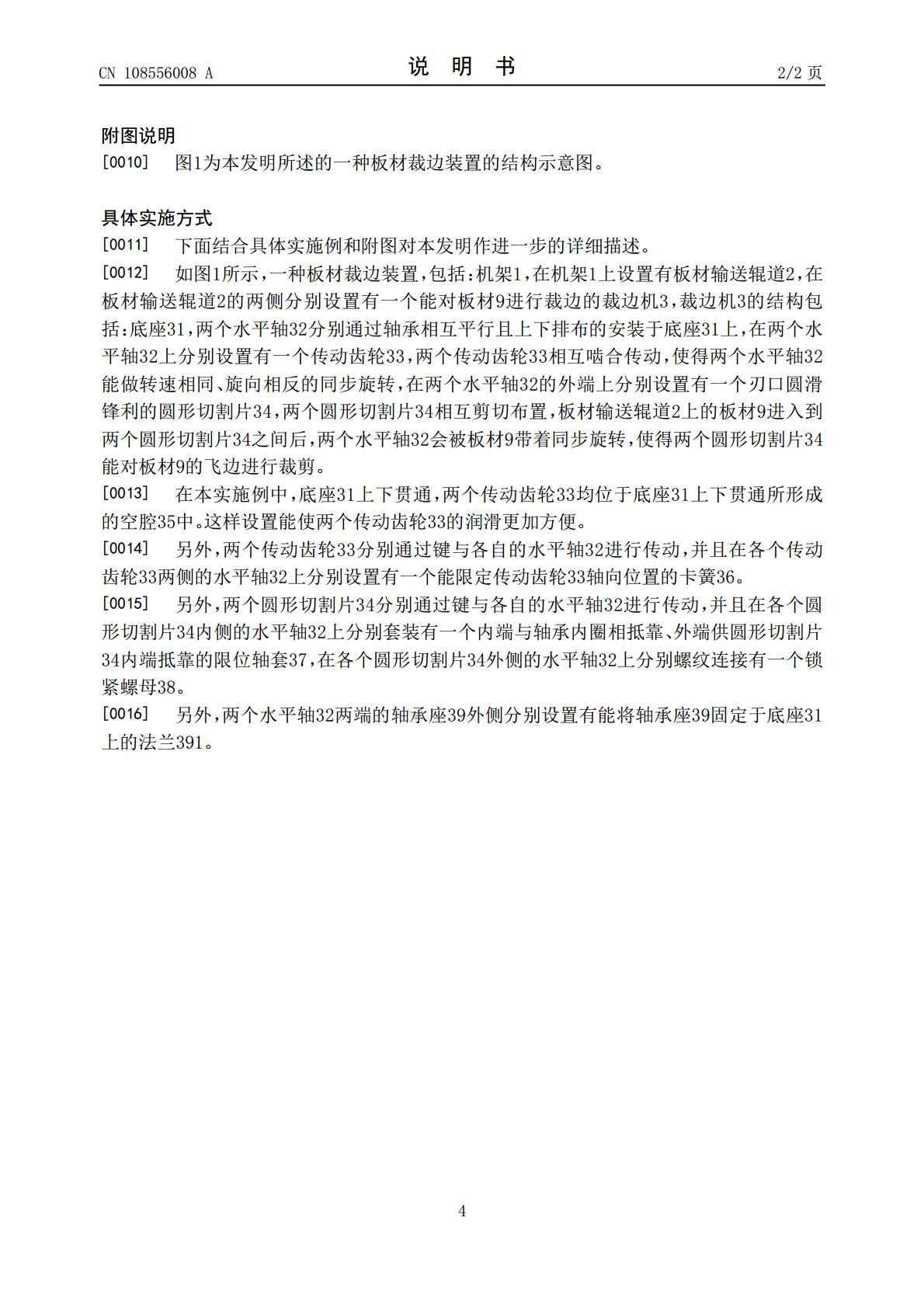

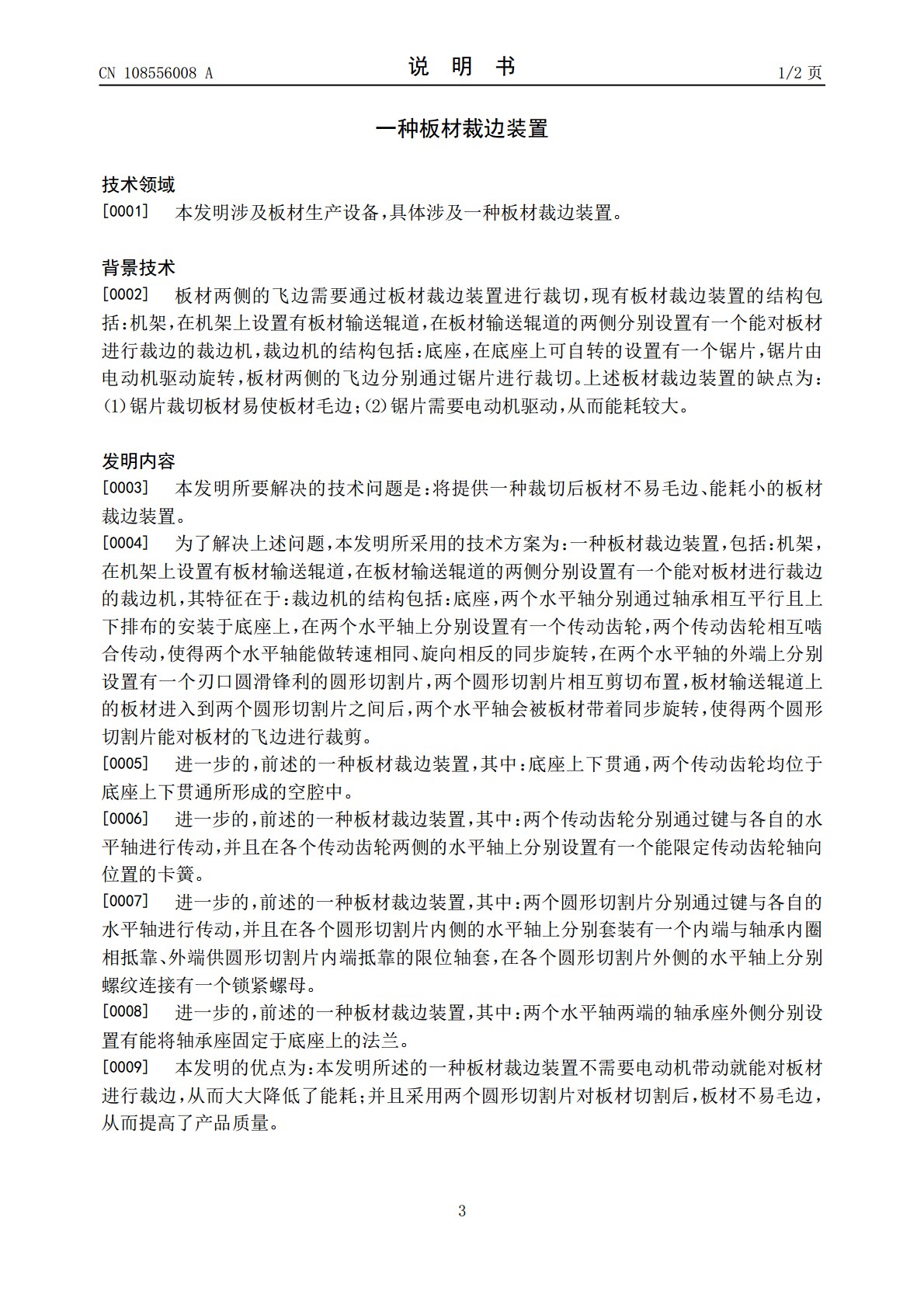

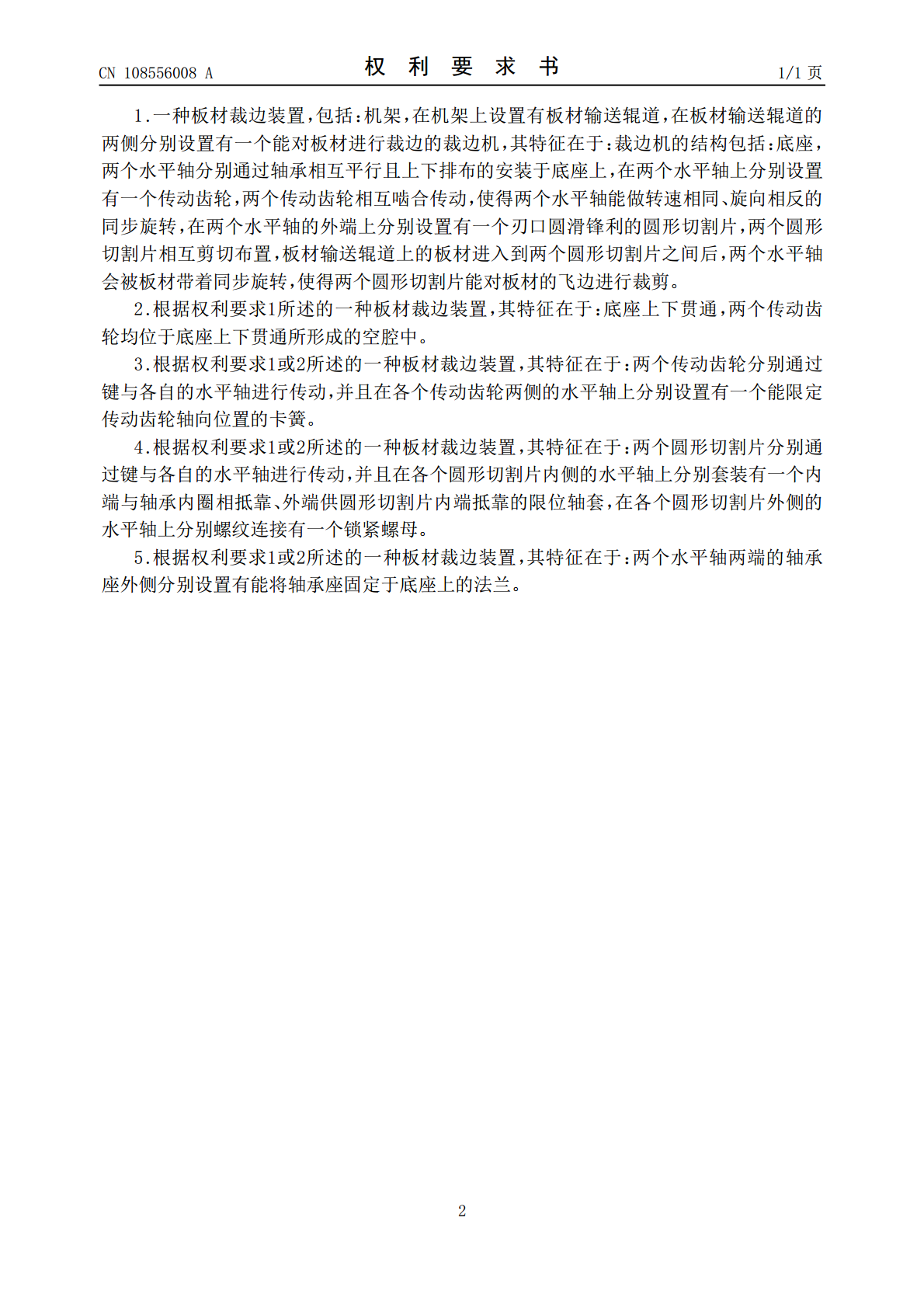

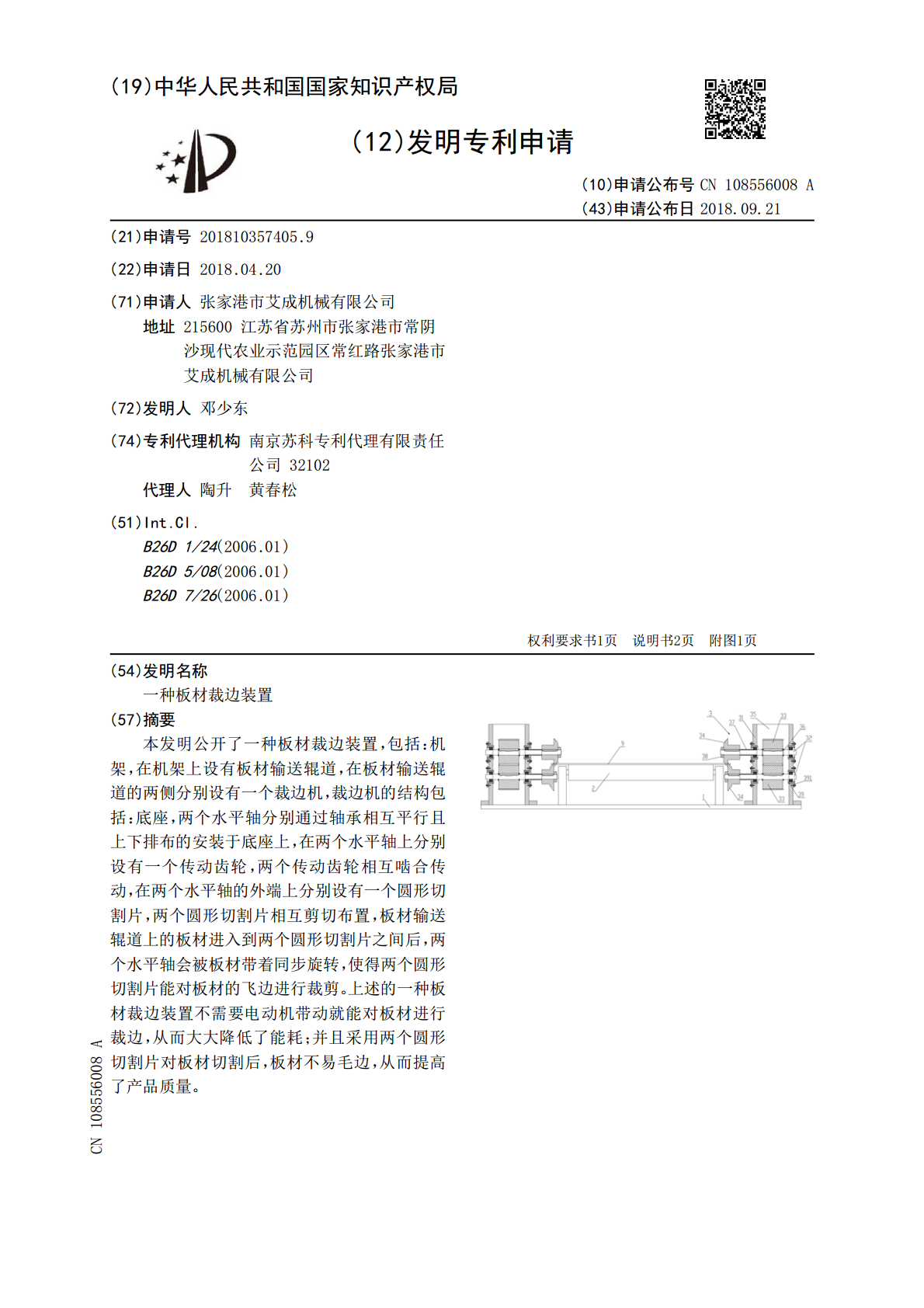

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108556008A(43)申请公布日2018.09.21(21)申请号201810357405.9(22)申请日2018.04.20(71)申请人张家港市艾成机械有限公司地址215600江苏省苏州市张家港市常阴沙现代农业示范园区常红路张家港市艾成机械有限公司(72)发明人邓少东(74)专利代理机构南京苏科专利代理有限责任公司32102代理人陶升黄春松(51)Int.Cl.B26D1/24(2006.01)B26D5/08(2006.01)B26D7/26(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种板材裁边装置(57)摘要本发明公开了一种板材裁边装置，包括：机架，在机架上设有板材输送辊道，在板材输送辊道的两侧分别设有一个裁边机，裁边机的结构包括：底座，两个水平轴分别通过轴承相互平行且上下排布的安装于底座上，在两个水平轴上分别设有一个传动齿轮，两个传动齿轮相互啮合传动，在两个水平轴的外端上分别设有一个圆形切割片，两个圆形切割片相互剪切布置，板材输送辊道上的板材进入到两个圆形切割片之间后，两个水平轴会被板材带着同步旋转，使得两个圆形切割片能对板材的飞边进行裁剪。上述的一种板材裁边装置不需要电动机带动就能对板材进行裁边，从而大大降低了能耗；并且采用两个圆形切割片对板材切割后，板材不易毛边，从而提高了产品质量。CN108556008ACN108556008A权利要求书1/1页1.一种板材裁边装置，包括：机架，在机架上设置有板材输送辊道，在板材输送辊道的两侧分别设置有一个能对板材进行裁边的裁边机，其特征在于：裁边机的结构包括：底座，两个水平轴分别通过轴承相互平行且上下排布的安装于底座上，在两个水平轴上分别设置有一个传动齿轮，两个传动齿轮相互啮合传动，使得两个水平轴能做转速相同、旋向相反的同步旋转，在两个水平轴的外端上分别设置有一个刃口圆滑锋利的圆形切割片，两个圆形切割片相互剪切布置，板材输送辊道上的板材进入到两个圆形切割片之间后，两个水平轴会被板材带着同步旋转，使得两个圆形切割片能对板材的飞边进行裁剪。2.根据权利要求1所述的一种板材裁边装置，其特征在于：底座上下贯通，两个传动齿轮均位于底座上下贯通所形成的空腔中。3.根据权利要求1或2所述的一种板材裁边装置，其特征在于：两个传动齿轮分别通过键与各自的水平轴进行传动，并且在各个传动齿轮两侧的水平轴上分别设置有一个能限定传动齿轮轴向位置的卡簧。4.根据权利要求1或2所述的一种板材裁边装置，其特征在于：两个圆形切割片分别通过键与各自的水平轴进行传动，并且在各个圆形切割片内侧的水平轴上分别套装有一个内端与轴承内圈相抵靠、外端供圆形切割片内端抵靠的限位轴套，在各个圆形切割片外侧的水平轴上分别螺纹连接有一个锁紧螺母。5.根据权利要求1或2所述的一种板材裁边装置，其特征在于：两个水平轴两端的轴承座外侧分别设置有能将轴承座固定于底座上的法兰。2CN108556008A说明书1/2页一种板材裁边装置技术领域[0001]本发明涉及板材生产设备，具体涉及一种板材裁边装置。背景技术[0002]板材两侧的飞边需要通过板材裁边装置进行裁切，现有板材裁边装置的结构包括：机架，在机架上设置有板材输送辊道，在板材输送辊道的两侧分别设置有一个能对板材进行裁边的裁边机，裁边机的结构包括：底座，在底座上可自转的设置有一个锯片，锯片由电动机驱动旋转，板材两侧的飞边分别通过锯片进行裁切。上述板材裁边装置的缺点为：（1）锯片裁切板材易使板材毛边；（2）锯片需要电动机驱动，从而能耗较大。发明内容[0003]本发明所要解决的技术问题是：将提供一种裁切后板材不易毛边、能耗小的板材裁边装置。[0004]为了解决上述问题，本发明所采用的技术方案为：一种板材裁边装置，包括：机架，在机架上设置有板材输送辊道，在板材输送辊道的两侧分别设置有一个能对板材进行裁边的裁边机，其特征在于：裁边机的结构包括：底座，两个水平轴分别通过轴承相互平行且上下排布的安装于底座上，在两个水平轴上分别设置有一个传动齿轮，两个传动齿轮相互啮合传动，使得两个水平轴能做转速相同、旋向相反的同步旋转，在两个水平轴的外端上分别设置有一个刃口圆滑锋利的圆形切割片，两个圆形切割片相互剪切布置，板材输送辊道上的板材进入到两个圆形切割片之间后，两个水平轴会被板材带着同步旋转，使得两个圆形切割片能对板材的飞边进行裁剪。[0005]进一步的，前述的一种板材裁边装置，其中：底座上下贯通，两个传动齿轮均位于底座上下贯通所形成的空腔中。[0006]进一步的，前述的一种板材裁边装置，其中：两个传动齿轮分别通过键与各自的水平轴进行传动，并且在各个传动齿轮两侧的水平轴上分别设置有一个能限定传动齿轮轴向
