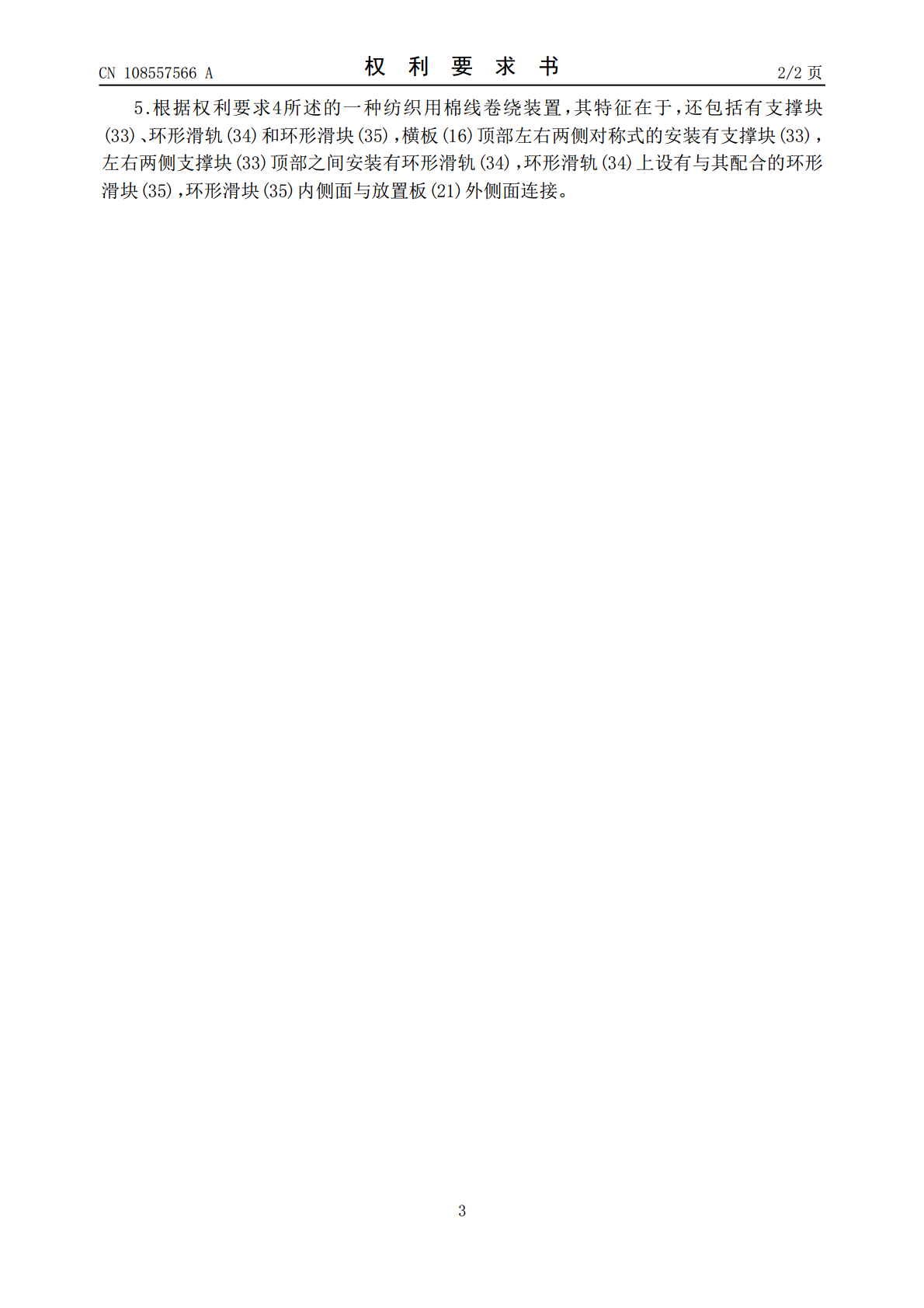

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108557566A(43)申请公布日2018.09.21(21)申请号201810358468.6(22)申请日2018.04.20(71)申请人张吉超地址250300山东省济南市长清区大学路3501号(72)发明人张吉超范朝罗意(51)Int.Cl.B65H54/54(2006.01)B65H54/28(2006.01)B65H54/44(2006.01)B65H67/04(2006.01)权利要求书2页说明书8页附图5页(54)发明名称一种纺织用棉线卷绕装置(57)摘要本发明涉及一种卷绕装置，尤其涉及一种纺织用棉线卷绕装置。本发明要解决的技术问题是提供一种省时省力、卷线均匀，而不影响棉线的后续使用的纺织用棉线卷绕装置。本发明提供了这样一种纺织用棉线卷绕装置，包括有底板、n型架、导套、连接板、第一轴承座、内螺纹套筒、螺杆、第一皮带轮、竖板、固定板、第一电机等；底板顶部右侧安装有n型架，n型架左右两侧都设有导套，左右两侧导套内侧面之间安装有连接板，n型架顶部中间嵌入式的安装有第一轴承座。本发明通过触发装置，能对卷筒卷的棉线量进行控制，而达到需求的量，而通过导向装置，能使棉线不松垮，而更好的卷在卷筒上，达到了省时省力、卷线均匀，而不影响棉线的后续使用的效果。CN108557566ACN108557566A权利要求书1/2页1.一种纺织用棉线卷绕装置，其特征在于，包括有底板(1)、n型架(2)、导套(3)、连接板(4)、第一轴承座(5)、内螺纹套筒(6)、螺杆(7)、第一皮带轮(8)、竖板(9)、固定板(10)、第一电机(11)、第二皮带轮(12)、平皮带(13)、u型杆(15)、横板(16)、第二轴承座(17)、第二电机(18)、丝杆(19)、放置板(21)、螺母(22)、第一滑套(23)、连杆(24)、连接杆(25)、第一弹簧(26)和橡胶块(27)，底板(1)顶部右侧安装有n型架(2)，n型架(2)左右两侧都设有导套(3)，左右两侧导套(3)内侧面之间安装有连接板(4)，n型架(2)顶部中间嵌入式的安装有第一轴承座(5)，第一轴承座(5)内安装有内螺纹套筒(6)，内螺纹套筒(6)顶端安装有第一皮带轮(8)，内螺纹套筒(6)内设有螺杆(7)，螺杆(7)底端与连接板(4)顶部中间连接，螺杆(7)顶端穿过第一皮带轮(8)安装有u型杆(15)，u型杆(15)顶端安装有横板(16)，横板(16)中部嵌入式的安装有第二轴承座(17)，第二轴承座(17)内安装有丝杆(19)，丝杆(19)上设有螺母(22)，螺母(22)与丝杆(19)配合，丝杆(19)下部安装有放置板(21)，丝杆(19)左右两侧都设有连接杆(25)，左右两侧连接杆(25)外侧面均匀间隔的安装有橡胶块(27)，左右两侧连接杆(25)内侧与丝杆(19)左右两侧之间均匀间隔的连接有第一弹簧(26)，丝杆(19)上设有第一滑套(23)，第一滑套(23)位于螺母(22)下方，第一滑套(23)底部左右两侧与左右两侧连接杆(25)顶端之间转动式的安装有连杆(24)，左右两侧连接杆(25)底端与放置板(21)顶部左右两侧之间也转动式的安装有连杆(24)，横板(16)底部中间竖直安装有第二电机(18)，第二电机(18)的输出轴通过联轴器与丝杆(19)底端连接，底板(1)顶部左侧安装有竖板(9)，竖板(9)上部开有通孔(14)，竖板(9)右侧面下部安装有固定板(10)，固定板(10)顶部中间竖直安装有第一电机(11)，第一电机(11)的输出轴通过联轴器连接有第二皮带轮(12)，第二皮带轮(12)与第一皮带轮(8)之间连接有平皮带(13)。2.根据权利要求1所述的一种纺织用棉线卷绕装置，其特征在于，还包括有触发装置(28)，触发装置(28)包括有支板(281)、导杆(282)、第二滑套(283)、紧固螺栓(284)、标尺(285)、固定杆(286)和按钮(287)，横板(16)顶部右侧安装有支板(281)，支板(281)左侧面上部安装有导杆(282)，导杆(282)上设有第二滑套(283)，第二滑套(283)顶部中间设有紧固螺栓(284)，紧固螺栓(284)与导杆(282)接触，第二滑套(283)底部中间安装有固定杆(286)，固定杆(286)左侧面均匀间隔的安装有按钮(287)，按钮(287)与第一电机(11)和第二电机(18)有电路连接，支板(281)左侧面上部安装有标尺(285)，标尺(285)位于固定杆(286)后侧。3.根据权利要求2所述的一种纺织用棉线卷绕装置，其特征在于，还包括有导向装置(29)，导向装置(29)包括有滚轮(291)、活动杆(293)、拉环(294)、安装架(295)、压辊(296)和
