一种用于灵芝种植的喷洒保湿装置.pdf

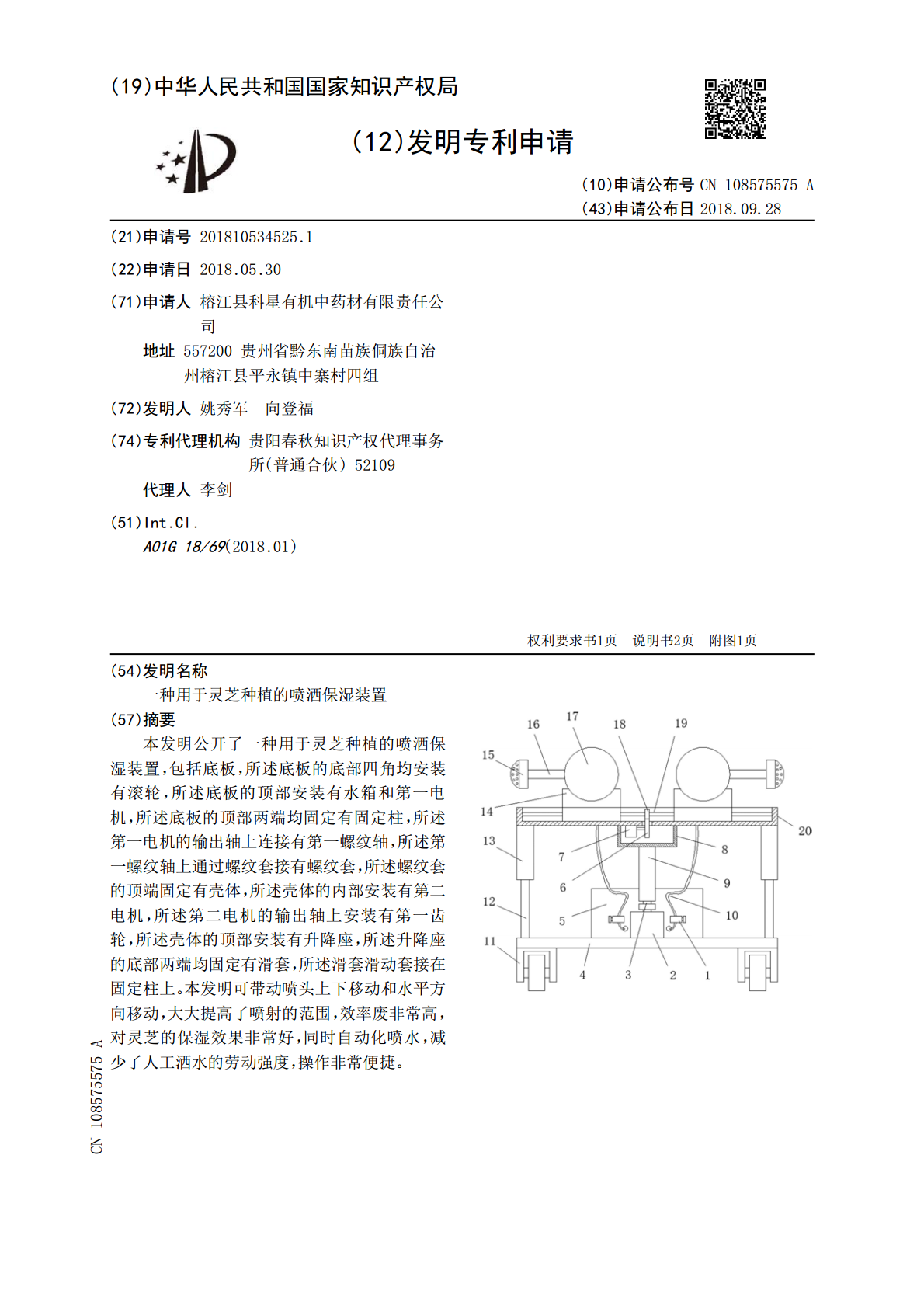

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108575575A(43)申请公布日2018.09.28(21)申请号201810534525.1(22)申请日2018.05.30(71)申请人榕江县科星有机中药材有限责任公司地址557200贵州省黔东南苗族侗族自治州榕江县平永镇中寨村四组(72)发明人姚秀军向登福(74)专利代理机构贵阳春秋知识产权代理事务所(普通合伙)52109代理人李剑(51)Int.Cl.A01G18/69(2018.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于灵芝种植的喷洒保湿装置(57)摘要本发明公开了一种用于灵芝种植的喷洒保湿装置，包括底板，所述底板的底部四角均安装有滚轮，所述底板的顶部安装有水箱和第一电机，所述底板的顶部两端均固定有固定柱，所述第一电机的输出轴上连接有第一螺纹轴，所述第一螺纹轴上通过螺纹套接有螺纹套，所述螺纹套的顶端固定有壳体，所述壳体的内部安装有第二电机，所述第二电机的输出轴上安装有第一齿轮，所述壳体的顶部安装有升降座，所述升降座的底部两端均固定有滑套，所述滑套滑动套接在固定柱上。本发明可带动喷头上下移动和水平方向移动，大大提高了喷射的范围，效率废非常高，对灵芝的保湿效果非常好，同时自动化喷水，减少了人工洒水的劳动强度，操作非常便捷。CN108575575ACN108575575A权利要求书1/1页1.一种用于灵芝种植的喷洒保湿装置，包括底板(4)，其特征在于，所述底板(4)的底部四角均安装有滚轮(11)，所述底板(4)的顶部安装有水箱(5)和第一电机(2)，所述底板(4)的顶部两端均固定有固定柱(12)，所述第一电机(2)的输出轴上连接有第一螺纹轴(3)，所述第一螺纹轴(3)上通过螺纹套接有螺纹套(9)，所述螺纹套(9)的顶端固定有壳体(8)，所述壳体(8)的内部安装有第二电机(7)，所述第二电机(7)的输出轴上安装有第一齿轮(6)，所述壳体(8)的顶部安装有升降座(20)，所述升降座(20)的底部两端均固定有滑套(13)，所述滑套(13)滑动套接在固定柱(12)上，所述升降座(20)的顶部开设有滑槽，所述滑槽内滑动安装有移动座(14)，所述移动座(14)设有两个，所述滑槽内转动安装有第二螺纹轴(19)，所述第二螺纹轴(19)上设置有两段螺纹旋向相反的螺纹段，所述第二螺纹轴(19)贯穿两个移动座(14)，所述第二螺纹轴(19)上的两段螺纹分别与两个移动座(14)通过螺纹连接，所述第二螺纹轴(19)上固定套接有第二齿轮(18)，所述第二齿轮(18)与第一齿轮(6)啮合传动，所述移动座(14)的顶部固定有主水管(17)，所述主水管(17)的侧边连通有分水管(16)，所述分水管(16)上远离主水管(17)的一端安装有喷头(15)，所述水箱(5)和主水管(17)之间连通有皮管(10)，所述皮管(10)的管段上安装有水泵(1)。2.根据权利要求1所述的一种用于灵芝种植的喷洒保湿装置，其特征在于，所述壳体(8)的顶部和升降座(20)上的滑槽的底部均开设有通孔，第二齿轮(18)与第一齿轮(6)位于通孔内。3.根据权利要求1所述的一种用于灵芝种植的喷洒保湿装置，其特征在于，所述底板(4)的侧边安装有扶手架，水箱(5)通过螺钉固定在底板(4)的顶部。4.根据权利要求1所述的一种用于灵芝种植的喷洒保湿装置，其特征在于，所述分水管(16)设有多根，分水管(16)沿主水管(17)的长度方向等距布置。5.根据权利要求1所述的一种用于灵芝种植的喷洒保湿装置，其特征在于，所述第二螺纹轴(19)与固定柱(12)垂直，第一螺纹轴(3)与固定柱(12)平行。6.根据权利要求1所述的一种用于灵芝种植的喷洒保湿装置，其特征在于，所述第一电机(2)的输出轴与第一螺纹轴(3)通过联轴器连接，第二电机(7)与第一齿轮(6)通过平键连接。2CN108575575A说明书1/2页一种用于灵芝种植的喷洒保湿装置技术领域[0001]本发明涉及灵芝种植技术领域，尤其涉及一种用于灵芝种植的喷洒保湿装置。背景技术[0002]灵芝又称林中灵、琼珍，是多孔菌科真菌灵芝的子实体，以林中生长的为最佳，药效最高，目前也有人工大棚种植，主要生长在较湿润的地方，具有补气安神、止咳平喘、延年益寿的功效。用于眩晕不眠、心悸气短、神经衰弱、虚劳咳喘。[0003]灵芝在种植中一般采用的是人工洒水的方式进行保湿，这样的方式劳动强度大且效率非常低，同时作业范围小。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于灵芝种植的喷洒保湿装置。[0005]为了实现上述目的，本发明采用了如下技术方案：[0006]一种用于灵芝种植的喷洒保湿装置，包括底板，所述底板的底部四角均安装有滚轮，所述底
