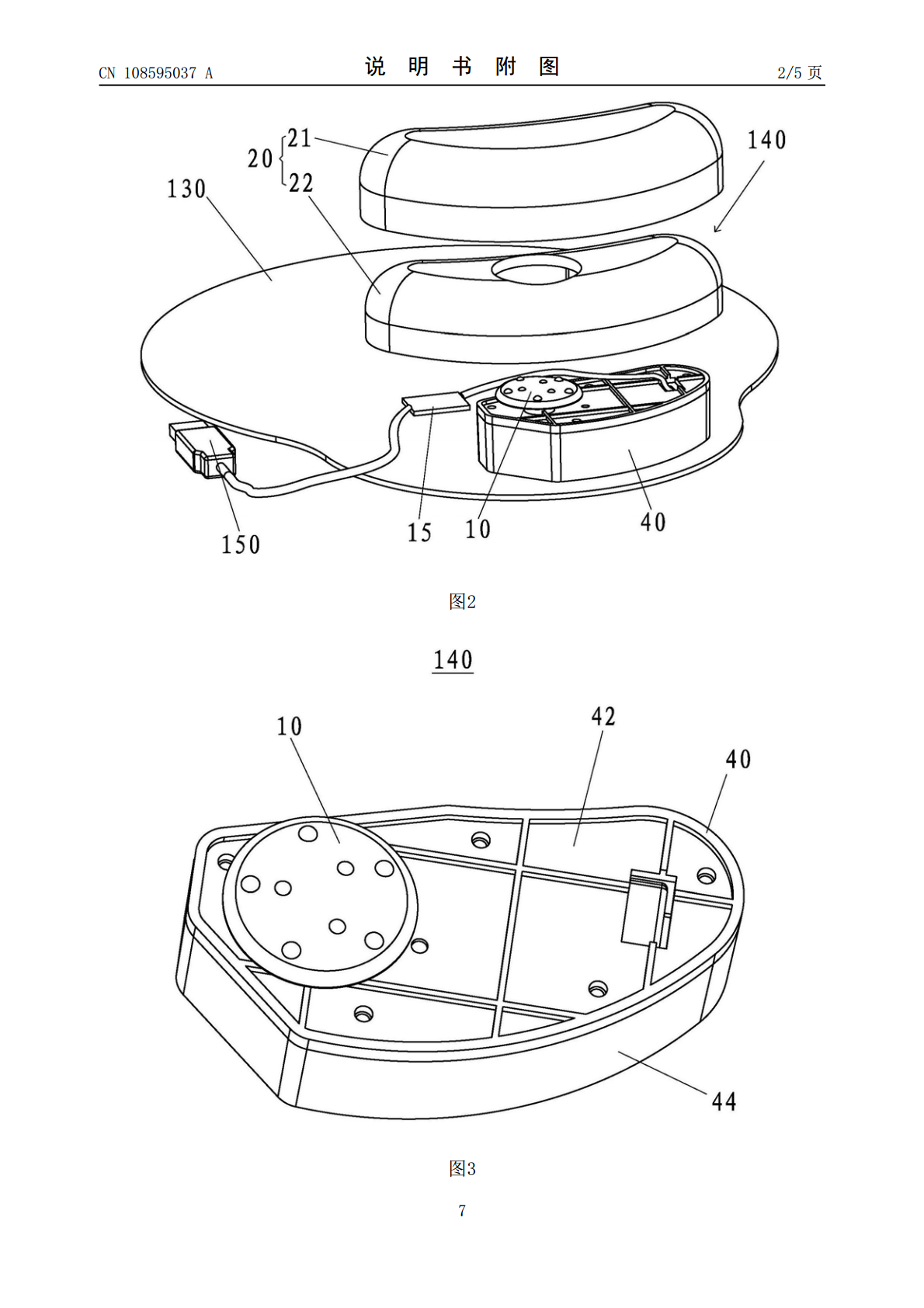

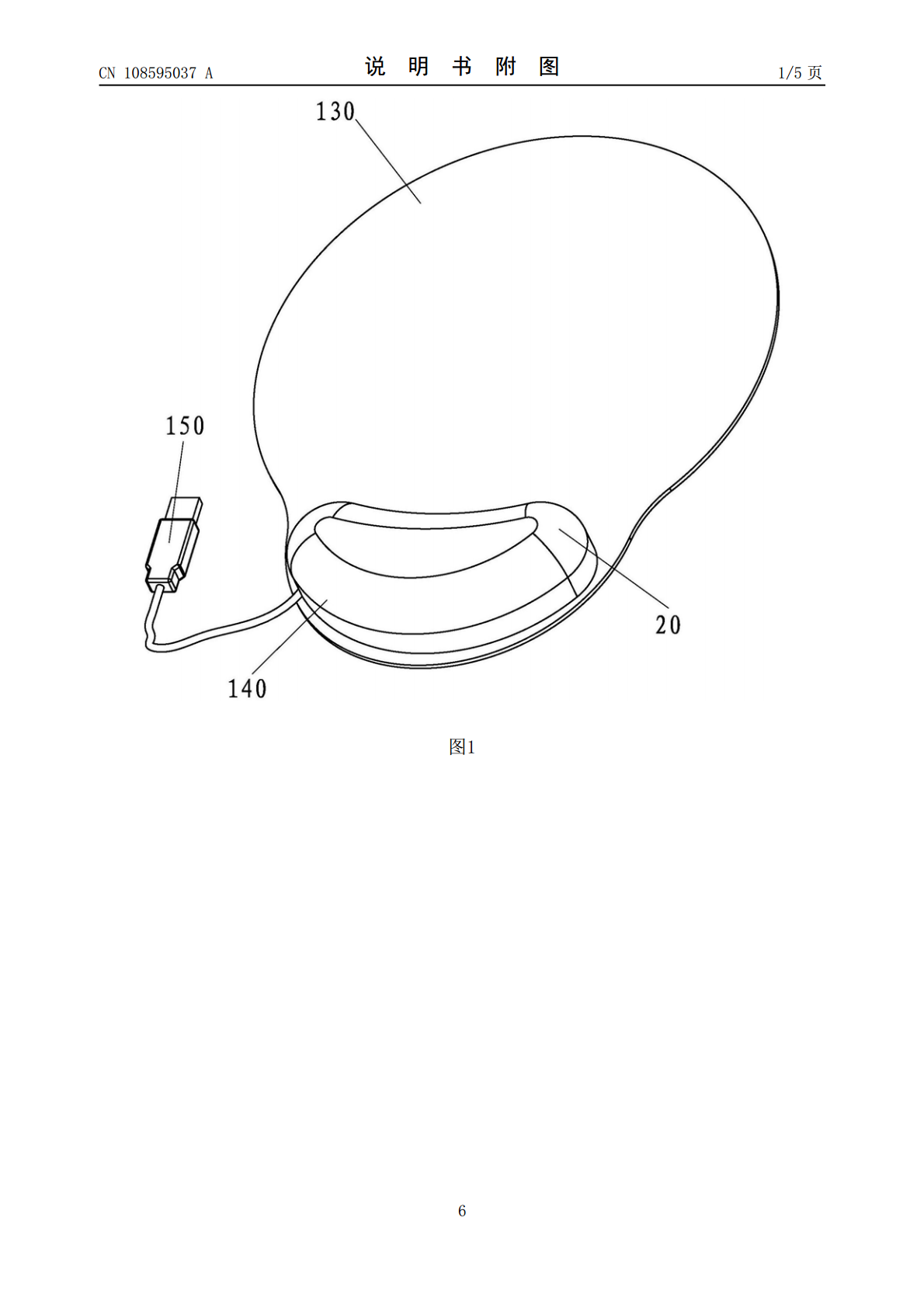

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108595037A(43)申请公布日2018.09.28(21)申请号201710147534.0(22)申请日2017.03.13(71)申请人陈闺艳地址517000广东省广州市荔湾区龙溪大道龙溪村西二横街45号302(72)发明人陈闺艳(51)Int.Cl.G06F3/039(2013.01)A61H7/00(2006.01)权利要求书1页说明书3页附图5页(54)发明名称鼠标按摩控制系统(57)摘要本发明公开了一种鼠标按摩控制系统。该鼠标垫包括一鼠标垫板，所述鼠标垫板的一侧处设有一个旋转式按摩器，所述旋转式按摩器包括按摩头和传动箱，所述传动箱固定在鼠标垫板上，传动箱内安装有马达及由马达驱动的齿轮传动组件，所述按摩头位于传动箱上方并连接齿轮传动组件。所述齿轮传动组件包括蜗杆、双联齿轮及齿轮，蜗杆套在马达的输出轴上并与双联齿轮啮合，双联齿轮与所述齿轮啮合，所述按摩头连接于所述齿轮。这种带按摩头的鼠标垫除具有普通鼠标垫的功能外，还可以对使用者的手腕部位进行旋转按摩，可以一边工作一边按摩手腕部位缓解疲劳，缓解长期使用鼠标引起的手腕不适，以达到保健的作用。CN108595037ACN108595037A权利要求书1/1页1.一种鼠标按摩控制系统，包括一鼠标垫板，其特征在于：所述鼠标垫板的一侧处设有一个旋转式按摩器，所述旋转式按摩器包括按摩头和传动箱，所述传动箱固定在鼠标垫板上，传动箱内安装有马达及由马达驱动的齿轮传动组件，所述按摩头位于传动箱上方并连接齿轮传动组件。2.如权利要求1所述的鼠标按摩控制系统，其特征在于：所述齿轮传动组件包括蜗杆、双联齿轮及齿轮，蜗杆套在马达的输出轴上并与双联齿轮啮合，双联齿轮与所述齿轮啮合，所述按摩头连接于所述齿轮。3.如权利要求2所述的鼠标按摩控制系统，其特征在于：所述传动箱由箱盖和箱体组成。4.如权利要求3所述的鼠标按摩控制系统，其特征在于：所述齿轮传动组件还包括传动轴及两套筒，其中一套筒固定于箱体，另一套筒贯穿固定在箱盖内，所述传动轴贯穿两套筒及齿轮，并伸出箱盖，所述按摩头套在传动轴末端。5.如权利要求1所述的鼠标按摩控制系统，其特征在于：还包括插头连接器及电路板，所述电路板连接插头连接器及马达。6.如权利要求1所述的鼠标按摩控制系统，其特征在于：所述旋转式按摩器外还包覆有外套。7.如权利要求6所述的鼠标按摩控制系统，其特征在于：所述外套包括外层的耐摩布及内层的海绵套或橡胶套。8.如权利要求1所述的鼠标按摩控制系统，其特征在于：所述按摩头的表面分布有多个按摩凸点。2CN108595037A说明书1/3页鼠标按摩控制系统技术领域[0001]本发明涉及一种鼠标垫，尤其涉及一种具有按摩功能、对手腕有保健作用的鼠标垫。背景技术[0002]当我们使用鼠标持续时间比较长的时候，会感觉到手腕部位酸痛、麻痹和疲劳，这主要是由于手握鼠标时，手部要一直保持略微抬起的姿势，长时间固定于一种姿势，手部血液循环不畅通，手腕关节经常处于紧张状态造成的。[0003]现在市面上所销售的鼠标垫基本上都是功能单一的鼠标垫，大多是从提高鼠标的灵敏性的角度进行的设计，而不能缓和操作者由于长时间使用鼠标而造成的手腕疲劳。尽管近期市面上也出现了带有护腕作用的鼠标垫，这种鼠标垫往往是在手腕操作部位有一凸起的垫囊，虽然这样可以将使用者的手腕抬起，一定程度上提高了使用者的舒适感，但不能使手腕肌肉得到松弛，达不到保健的效果。[0004]因此，急需一种更舒适对手腕有保健作用的鼠标垫。发明内容[0005]本发明的主要目的在于提供一种鼠标按摩控制系统，该鼠标垫在使用者操作鼠标的过程中对使用者手腕部位进行按摩，使手腕关节得到松弛，促进血液循环，提高使用者的舒适感，并能对手腕起到很好的保健作用。[0006]为实现上述目的，本发明提供一种鼠标按摩控制系统。该鼠标垫包括一鼠标垫板，所述鼠标垫板的一侧处设有一个旋转式按摩器，所述旋转式按摩器包括按摩头和传动箱，所述传动箱固定在鼠标垫板上，传动箱内安装有马达及由马达驱动的齿轮传动组件，所述按摩头位于传动箱上方并连接齿轮传动组件。这种具有按摩器的鼠标垫除具有普通鼠标垫的功能外，还可以对使用者的手腕部位进行旋转按摩，可以一边工作一边按摩手腕部位缓解疲劳，缓解长期使用鼠标引起的手腕不适，以达到保健的作用。[0007]根据本发明的一种实施例，所述齿轮传动组件包括蜗杆、双联齿轮及齿轮，蜗杆套在马达的输出轴上并与双联齿轮啮合，双联齿轮与所述齿轮啮合，所述按摩头连接于所述齿轮。[0008]所述传动箱由箱盖和箱体组成，所述齿轮传动组件还包括传动轴及两套筒，其中一套筒固定于箱体，另一套筒贯穿固定在箱盖内，所述传动轴贯穿两套筒及齿轮，并伸出箱盖，所述按摩头
