一种带有保护装置的激光切割机.pdf

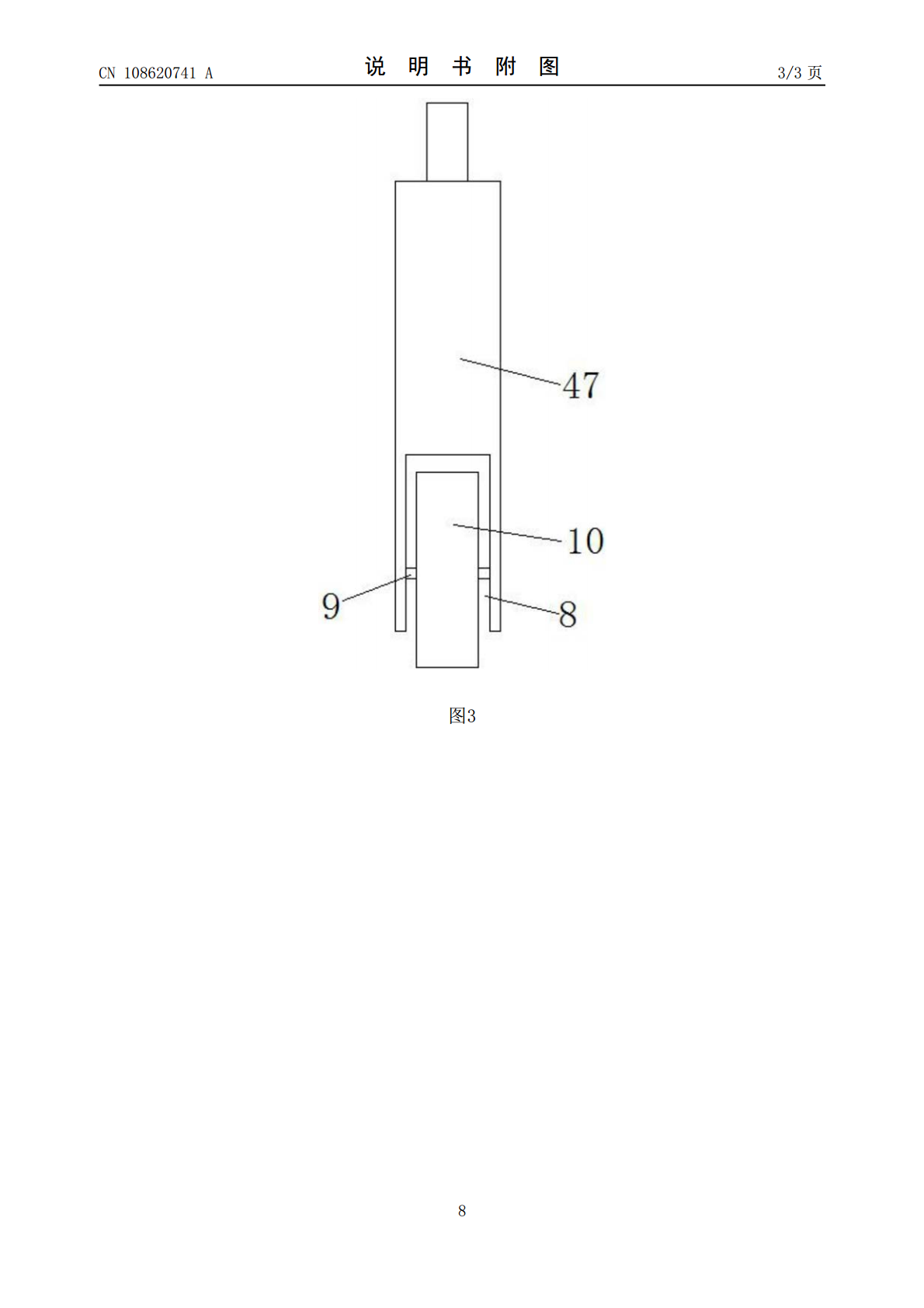

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108620741A(43)申请公布日2018.10.09(21)申请号201710148830.2(22)申请日2017.03.14(71)申请人天津市慧翔实业集团有限公司地址301701天津市武清区梅厂镇福源经济区发源路8号(72)发明人李金晖(51)Int.Cl.B23K26/38(2014.01)B23K26/70(2014.01)权利要求书1页说明书3页附图3页(54)发明名称一种带有保护装置的激光切割机(57)摘要本发明公开了一种带有保护装置的激光切割机，包括底板，所述底板顶部的一侧与支撑柱的底部活动连接，所述支撑柱表面的顶部固定安装有激光切割台，所述激光切割台的底部活动安装有激光切割装置，所述激光切割装置的底部开设有通孔，且激光切割装置的内部并且对应通孔的位置镶嵌有激光发射器。本发明通过设置保护装置从而防止人体触碰到激光发射器发射出的激光，通过保护套管和升降套管的配合，从而调节升降套管的高度，通过降低升降套管的高度，从而使滚轮与被切割的物体进行接触，从而使激光切割装置在切割物体的时候，激光的光束位于保护套管和升降套管的内部，从而避免了人体接触到激光而发生危险。CN108620741ACN108620741A权利要求书1/1页1.一种带有保护装置的激光切割机，包括底板(1)，其特征在于：所述底板(1)顶部的一侧与支撑柱(2)的底部活动连接，所述支撑柱(2)表面的顶部固定安装有激光切割台(3)，所述激光切割台(3)的底部活动安装有激光切割装置(12)，所述激光切割装置(12)的底部开设有通孔(5)，且激光切割装置(12)的内部并且对应通孔(5)的位置镶嵌有激光发射器(6)，激光切割装置(12)的底部并且对应通孔(5)的位置固定安装有保护装置(4)；所述保护装置(4)包括保护套管(41)，所述保护套管(41)的外表面螺纹连接有升降套管(42)，所述升降套管(42)的外表面开设有滑槽(43)，所述滑槽(43)的内壁底部与弹簧(44)的底端固定连接，所述弹簧(44)的顶端与滑块(45)的底端固定连接，所述滑块(45)滑动安装在滑槽(43)的内部，且滑块(45)的一端与连杆(46)的一端固定连接，所述连杆(46)的另一端穿出滑槽(45)并与升降腿(47)的顶部活动连接，所述升降腿(47)的底部活动安装有滚轮(10)；所述升降腿(47)的底部开设有安装槽(8)，所述安装槽(8)的两侧内壁分别与固定轴(9)的两端固定连接，所述滚轮(10)套接在固定轴(9)的表面。2.根据权利要求1所述的一种带有保护装置的激光切割机，其特征在于：所述底板(1)的底部固定安装有支撑腿(7)，且支撑腿(7)的数量为四根。3.根据权利要求1所述的一种带有保护装置的激光切割机，其特征在于：所述升降腿(8)的数量为四个，且四个升降腿(8)以九十度为圆心角呈环形排列在升降套管(42)的外表面。4.根据权利要求1所述的一种带有保护装置的激光切割机，其特征在于：所述升降套管(42)外表面的顶部固定安装有转杆(11)，且转杆(11)的数量不少于一根并且呈环形排列在升降套管(42)的外表面。5.根据权利要求1所述的一种带有保护装置的激光切割机，其特征在于：所述保护套管(41)的孔径为五厘米，且通孔(5)的半径为两厘米。6.根据权利要求1所述的一种带有保护装置的激光切割机，其特征在于：所述升降腿(47)的底部与升降套管(42)的底部相差三厘米，且升降套管(42)的底部位于升降腿(47)底部的上方，所述滑槽(43)的长度为三厘米。2CN108620741A说明书1/3页一种带有保护装置的激光切割机技术领域[0001]本发明涉及激光切割机技术领域，具体为一种带有保护装置的激光切割机。背景技术[0002]激光切割是将从激光器发射出的激光，经光路系统，聚焦成高功率密度的激光束，激光束照射到工件表面，使工件达到熔点或沸点，同时与光束同轴的高压气体将熔化或气化金属吹走，随着光束与工件相对位置的移动，最终使材料形成切缝，从而达到切割的目的。[0003]但是现有的激光切割机没有保护装置，导致在进行切割的时候容易发生人体触碰到激光的意外，从而发生危险。发明内容[0004]本发明的目的在于提供一种带有保护装置的激光切割机，具备带有保护装置的优点，解决了背景技术中提到的现有的激光切割机没有保护装置，导致在进行切割的时候容易发生人体触碰到激光的意外，从而发生危险的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种带有保护装置的激光切割机，包括底板，所述底板顶部的一侧与支撑柱的底部活动连接，所述支撑柱表面的顶部固定安装有激光切割台，所述激光切割台的底部活动安装有激光切割装置，所述激光切割装置的底部开设有通
