圆锥破碎机.pdf

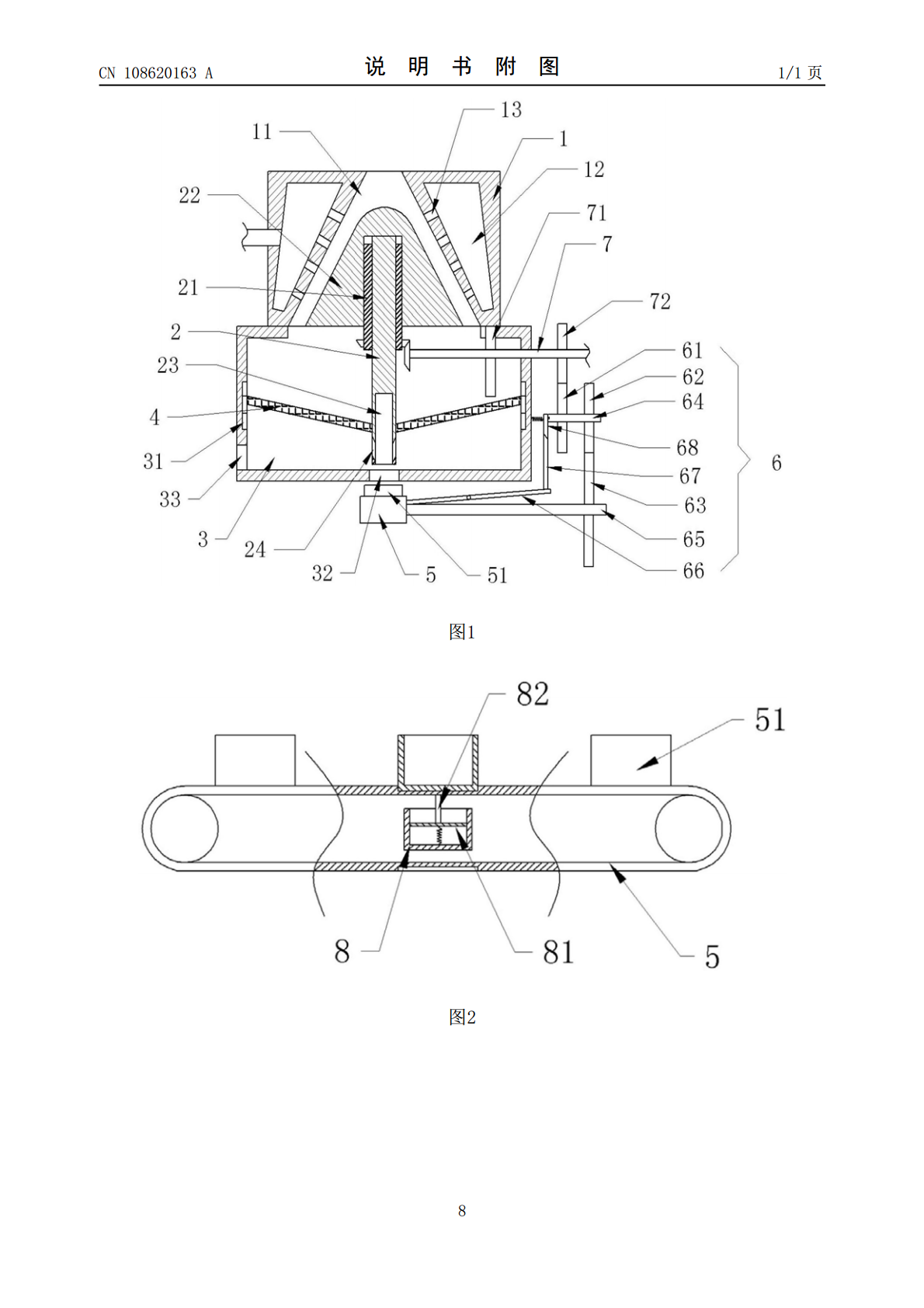

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108620163A(43)申请公布日2018.10.09(21)申请号201810405185.2(22)申请日2018.04.28(71)申请人重庆市南川区王小平机械制造有限公司地址408400重庆市南川区工业园区南平组团(72)发明人王新棚(74)专利代理机构重庆强大凯创专利代理事务所(普通合伙)50217代理人李静田敏(51)Int.Cl.B02C2/04(2006.01)B02C23/16(2006.01)权利要求书1页说明书5页附图1页(54)发明名称圆锥破碎机(57)摘要本发明属于破碎、研磨或粉碎设备技术领域，公开了圆锥破碎机，包括机架和破碎座，破碎座内设有破碎腔，机架上还设有安装轴，安装轴上破碎辊，机架上还设有转轴和电机，转轴与安装轴之间通过锥齿轮传动；机架上还设有收集箱，转轴上还设有凸轮；收集箱的侧壁滑动连接有倾斜设置的筛板，筛板靠近安装轴的一端低于另一端，且筛板与安装轴相抵，筛板与收集箱底部之间设有弹簧；安装轴的底部设有竖向的收料槽，安装轴侧壁上筛板下方设有与收料槽连通的导料口，收集箱底部收料槽下方设有出料口。解决现有技术偏心套带动破碎辊做旋摆运动时，破碎辊的一侧与破碎腔之间的间距会变大，使得粒径较大的物料落下，导致粉碎后的物料粒径不均匀的问题。CN108620163ACN108620163A权利要求书1/1页1.圆锥破碎机，包括机架和设置在机架上的破碎座，破碎座内设有锥形的破碎腔，机架上还设有安装轴，安装轴顶端设有偏心套，破碎腔内设有固定在偏心套上的破碎辊，机架上还设有转轴和驱动转轴转动的电机，转轴的一端偏心设置有主动锥齿轮，偏心套上设有与主动锥齿轮啮合的从动锥齿轮；其特征在于：破碎座滑动连接在机架上，且机架上破碎座下方设有收集箱，安装轴底端延伸至收集箱内；转轴上还设有由圆形部和凸起部组成的凸轮，凸轮的圆形部与破碎座底部相抵；收集箱的侧壁滑动连接有倾斜的筛板，筛板靠近安装轴的一端低于另一端，且筛板与安装轴相抵，筛板与收集箱底部之间设有弹簧；安装轴的底部设有竖向的收料槽，安装轴侧壁上筛板下方设有与收料槽连通的导料口，收集箱底部收料槽下方设有出料口。2.根据权利要求1所述的圆锥破碎机，其特征在于：所述机架上设有位于出料口下方的传送机构，传送机构包括传送带和设置在传送带上的传送箱；机架上还设有驱动传送带间歇转动的驱动机构。3.根据权利要求2所述的圆锥破碎机，其特征在于：所述驱动机构包括设置在机架上第一驱动齿轮、第二驱动齿轮和与第二驱动齿轮啮合的第三驱动齿轮，转轴上设有与第一驱动齿轮啮合的主动齿轮；机架上还设有包括可与第一驱动齿轮配合的第一花键段和可与第二驱动齿轮配合的第二花键的第一驱动轴，第三驱动齿轮上固定有第二驱动轴，且第二驱动轴远离第三驱动齿轮的一端固定在传动带的主动轮上；机架上还铰接有支杆，支杆的一端与上部的传送带底部相抵，支杆的另一端铰接有第一楔杆，第一驱动轴的一端转动连接有与第一楔杆配合的第二楔杆，第二楔杆与收集箱之间也设有弹簧。4.根据权利要求3所述的圆锥破碎机，其特征在于：所述机架上传送带内还设有储气箱，储气箱内滑动连接有滑板，滑板与储气箱之间设有弹簧；滑板顶端设有与上部的传送带底部相抵的推杆，储气箱底部设有进气口和出气口，进气口内设有进气单向阀，出气口内设有出气单向阀，出气口上连接有导气管；破碎座内还设有集气腔，破碎座上还设有两端分别与集气腔和破碎腔连通的除尘孔，导气管远离出气口的一端与集气腔连通。5.根据权利要求4所述的圆锥破碎机，其特征在于：所述除尘孔内均设有过滤网。6.根据权利要求5所述的圆锥破碎机，其特征在于：所述出料口上设有倒锥形的导料筒。7.根据权利要求6所述的圆锥破碎机，其特征在于：所述收集箱内出料口的外周设有挡料环。2CN108620163A说明书1/5页圆锥破碎机技术领域[0001]本发明属于破碎、研磨或粉碎设备领域，具体涉及一种圆锥破碎机。背景技术[0002]圆锥破碎机，是一种用于原料破碎的破碎机械。由于其具有破碎比大、效率高、能耗低、破碎后产品粒度均匀等特点，广泛应用在用于矿山、冶炼、建材、公路、铁路、水利及化学工业等各个领域的原料破碎中。[0003]现有的圆锥破碎机，包括设有破碎腔的破碎座和位于破碎腔内的破碎辊，破碎座上还设有偏心驱动机构，偏心驱动机构包括转轴和驱动转轴转动电机，转轴上偏心设置的主动锥齿轮，破碎辊底部设有偏心套，片信条上设有与主动锥齿轮啮合的从动锥齿轮。使用时，将带破碎的物料投入破碎腔内，通过电机带动转轴转动，使得主动锥齿轮转动，并通过从动锥齿轮传动，使得破碎辊转动，实现对物料的破碎。同时，由于主动锥齿轮偏心设置，因此会使得偏心套做旋摆运动，从而破碎辊实现挤压物料，使得物料被进一
