显示屏、显示装置及显示屏的制作方法.pdf

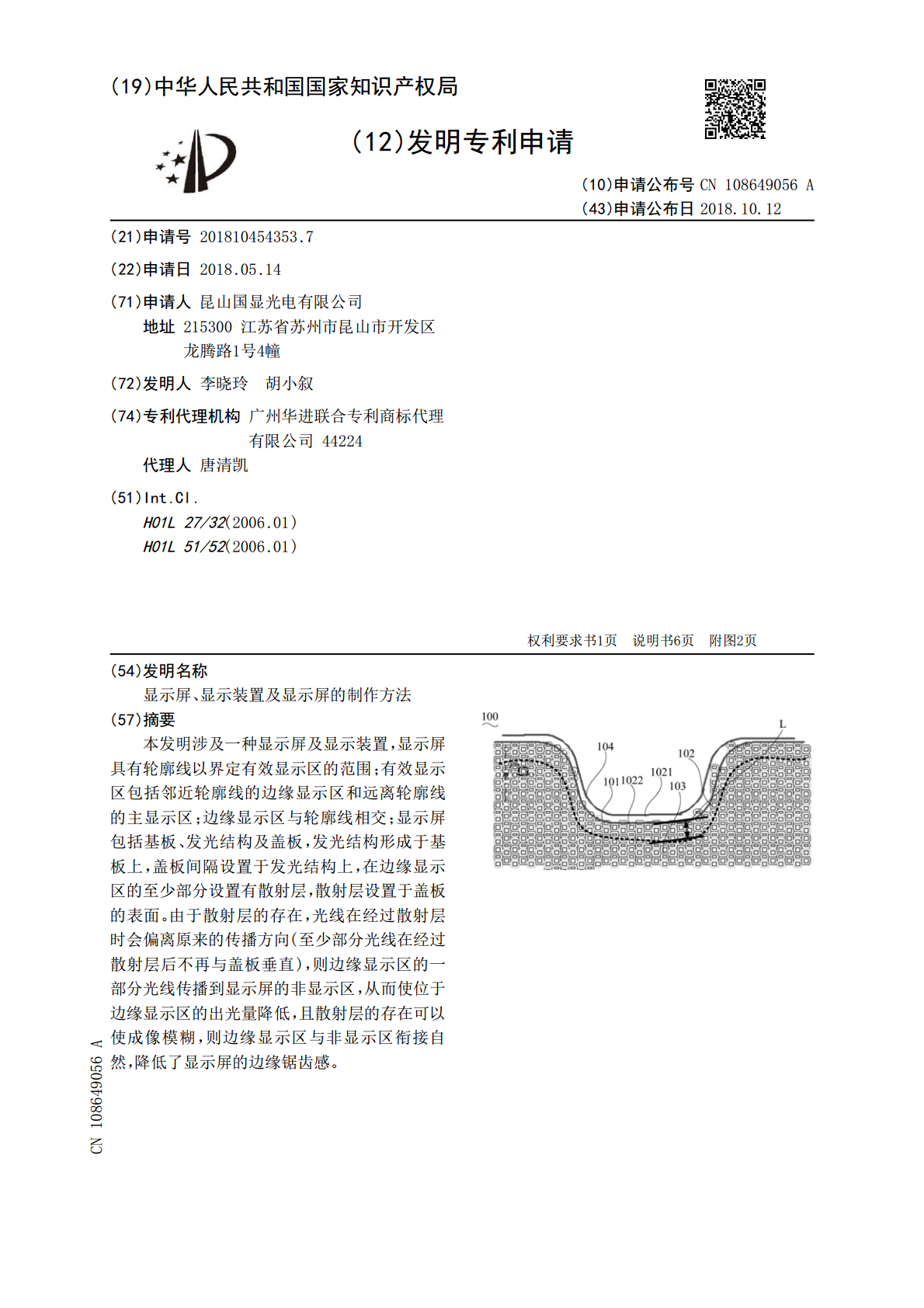

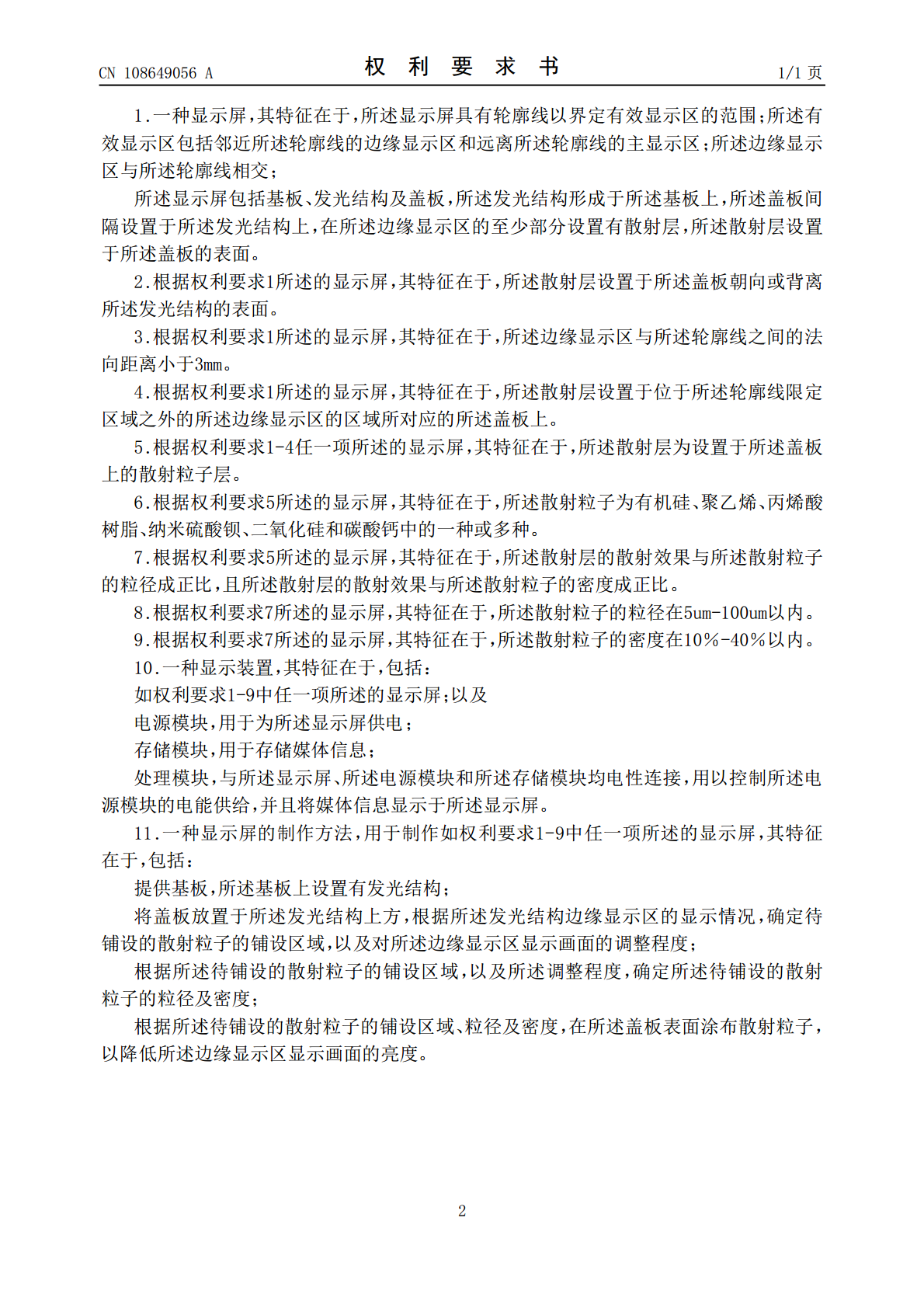

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108649056A(43)申请公布日2018.10.12(21)申请号201810454353.7(22)申请日2018.05.14(71)申请人昆山国显光电有限公司地址215300江苏省苏州市昆山市开发区龙腾路1号4幢(72)发明人李晓玲胡小叙(74)专利代理机构广州华进联合专利商标代理有限公司44224代理人唐清凯(51)Int.Cl.H01L27/32(2006.01)H01L51/52(2006.01)权利要求书1页说明书6页附图2页(54)发明名称显示屏、显示装置及显示屏的制作方法(57)摘要本发明涉及一种显示屏及显示装置，显示屏具有轮廓线以界定有效显示区的范围；有效显示区包括邻近轮廓线的边缘显示区和远离轮廓线的主显示区；边缘显示区与轮廓线相交；显示屏包括基板、发光结构及盖板，发光结构形成于基板上，盖板间隔设置于发光结构上，在边缘显示区的至少部分设置有散射层，散射层设置于盖板的表面。由于散射层的存在，光线在经过散射层时会偏离原来的传播方向(至少部分光线在经过散射层后不再与盖板垂直)，则边缘显示区的一部分光线传播到显示屏的非显示区，从而使位于边缘显示区的出光量降低，且散射层的存在可以使成像模糊，则边缘显示区与非显示区衔接自然，降低了显示屏的边缘锯齿感。CN108649056ACN108649056A权利要求书1/1页1.一种显示屏，其特征在于，所述显示屏具有轮廓线以界定有效显示区的范围；所述有效显示区包括邻近所述轮廓线的边缘显示区和远离所述轮廓线的主显示区；所述边缘显示区与所述轮廓线相交；所述显示屏包括基板、发光结构及盖板，所述发光结构形成于所述基板上，所述盖板间隔设置于所述发光结构上，在所述边缘显示区的至少部分设置有散射层，所述散射层设置于所述盖板的表面。2.根据权利要求1所述的显示屏，其特征在于，所述散射层设置于所述盖板朝向或背离所述发光结构的表面。3.根据权利要求1所述的显示屏，其特征在于，所述边缘显示区与所述轮廓线之间的法向距离小于3mm。4.根据权利要求1所述的显示屏，其特征在于，所述散射层设置于位于所述轮廓线限定区域之外的所述边缘显示区的区域所对应的所述盖板上。5.根据权利要求1-4任一项所述的显示屏，其特征在于，所述散射层为设置于所述盖板上的散射粒子层。6.根据权利要求5所述的显示屏，其特征在于，所述散射粒子为有机硅、聚乙烯、丙烯酸树脂、纳米硫酸钡、二氧化硅和碳酸钙中的一种或多种。7.根据权利要求5所述的显示屏，其特征在于，所述散射层的散射效果与所述散射粒子的粒径成正比，且所述散射层的散射效果与所述散射粒子的密度成正比。8.根据权利要求7所述的显示屏，其特征在于，所述散射粒子的粒径在5um-100um以内。9.根据权利要求7所述的显示屏，其特征在于，所述散射粒子的密度在10％-40％以内。10.一种显示装置，其特征在于，包括：如权利要求1-9中任一项所述的显示屏；以及电源模块，用于为所述显示屏供电；存储模块，用于存储媒体信息；处理模块，与所述显示屏、所述电源模块和所述存储模块均电性连接，用以控制所述电源模块的电能供给，并且将媒体信息显示于所述显示屏。11.一种显示屏的制作方法，用于制作如权利要求1-9中任一项所述的显示屏，其特征在于，包括：提供基板，所述基板上设置有发光结构；将盖板放置于所述发光结构上方，根据所述发光结构边缘显示区的显示情况，确定待铺设的散射粒子的铺设区域，以及对所述边缘显示区显示画面的调整程度；根据所述待铺设的散射粒子的铺设区域，以及所述调整程度，确定所述待铺设的散射粒子的粒径及密度；根据所述待铺设的散射粒子的铺设区域、粒径及密度，在所述盖板表面涂布散射粒子，以降低所述边缘显示区显示画面的亮度。2CN108649056A说明书1/6页显示屏、显示装置及显示屏的制作方法技术领域[0001]本发明涉及显示技术领域，特别是涉及一种显示屏、显示装置及显示屏的制作方法。背景技术[0002]传统显示屏一般采用方形板状设计，且显示屏包括至少由绿色子像素、蓝色子像素、红色子像素构成的若干个像素单元，若干个像素单元构成像素阵列用以展现画面。随着显示屏多元化应用的发展，显示屏的外形需要根据具体应用场合适应性调整。也就是说，需要设计出不同于常规的方形板状的“异形屏”，如常见的异形显示屏主要有扇形、弧形及圆形等形状。[0003]但是当显示屏的周边形成异形形状(如弧形)时，发明人发现，现有技术中的显示屏在微观尺度上观察时，会呈现明显的锯齿感。发明内容[0004]基于此，本发明提供了一种显示屏、显示装置及显示屏的制作方法，解决了显示屏在微观尺度上观察时呈现明显的锯齿感问题，达到了降低锯齿感的效果。[0005]一种显示屏，所述显示屏具有轮
