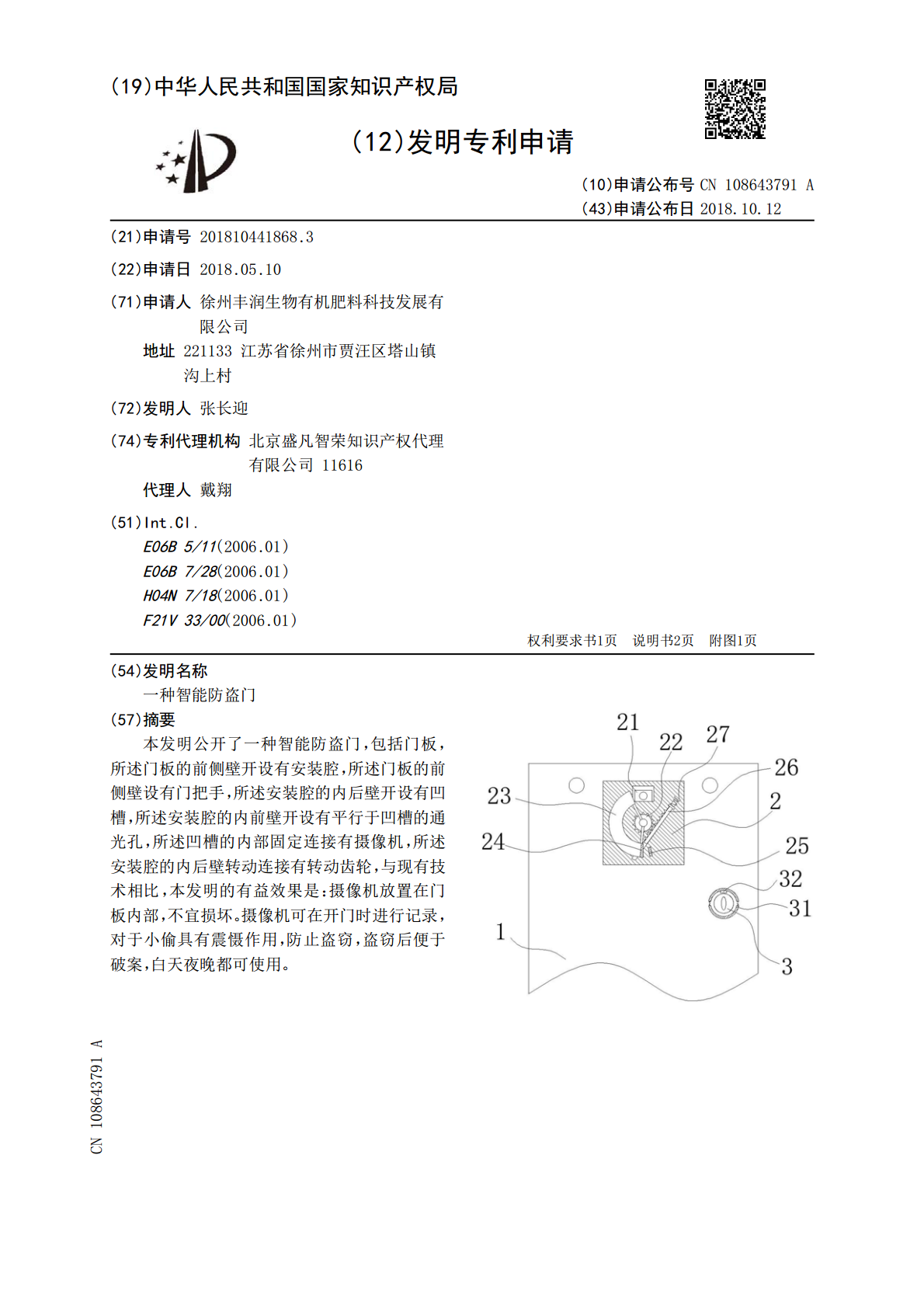

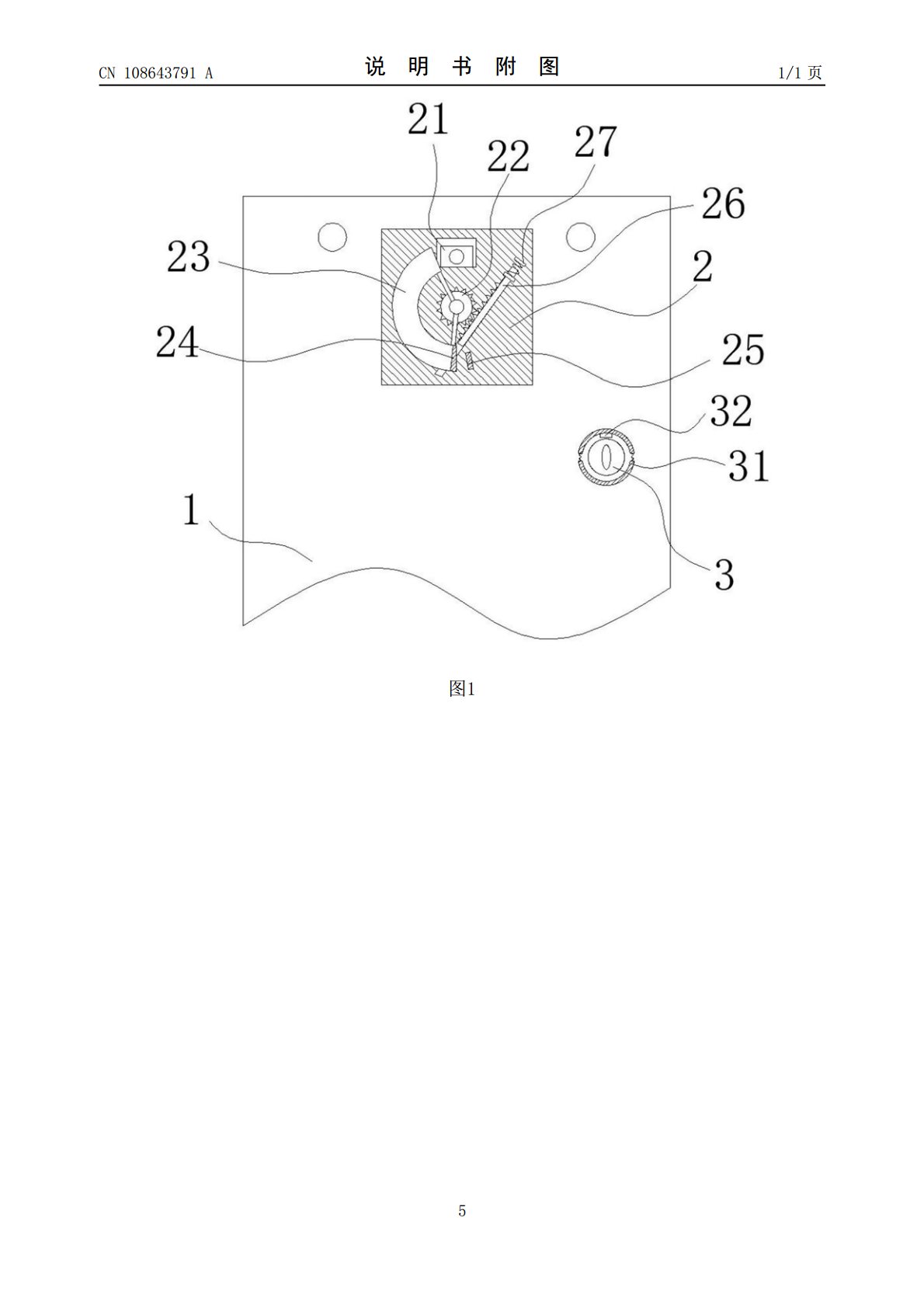

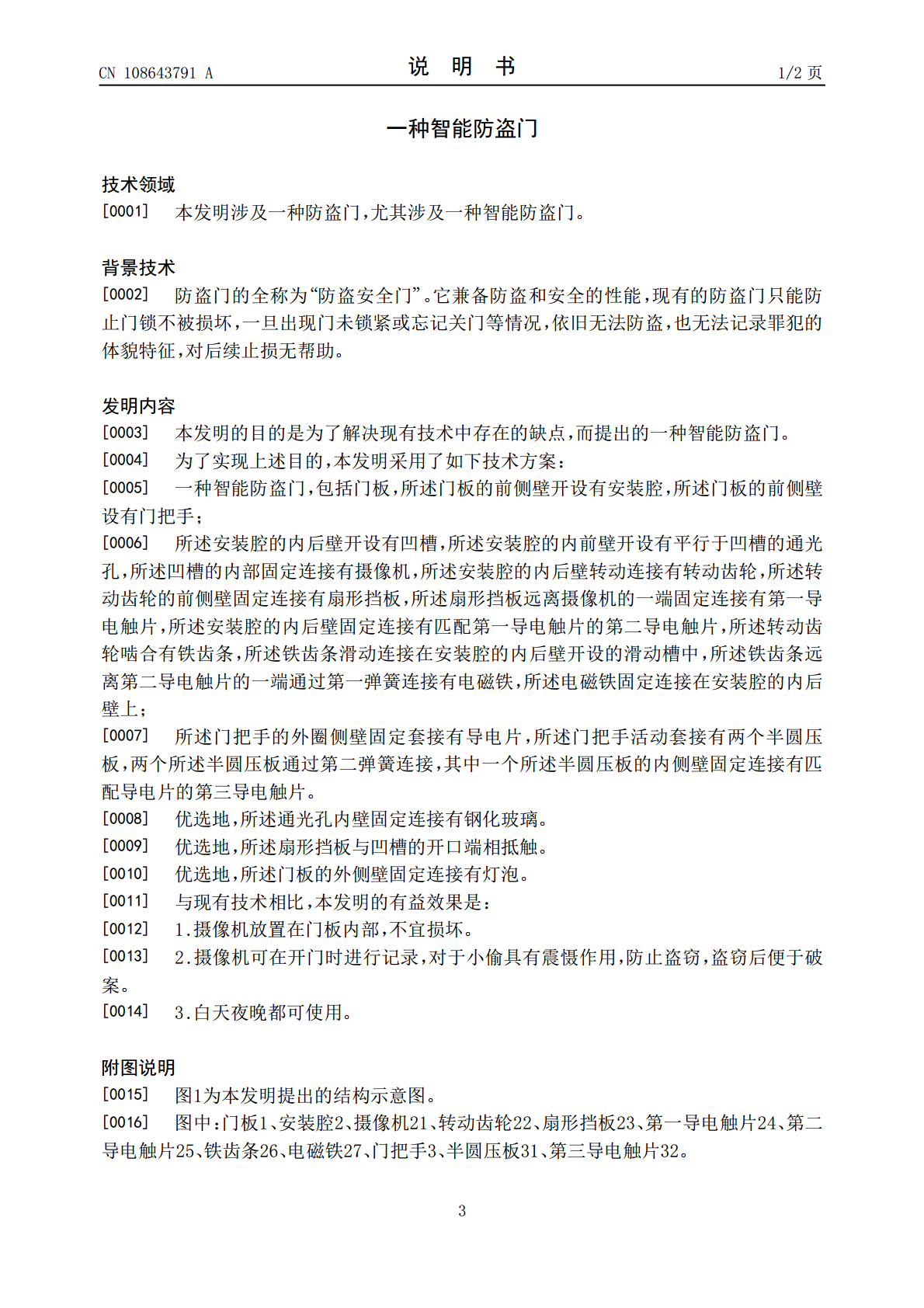

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108643791A(43)申请公布日2018.10.12(21)申请号201810441868.3(22)申请日2018.05.10(71)申请人徐州丰润生物有机肥料科技发展有限公司地址221133江苏省徐州市贾汪区塔山镇沟上村(72)发明人张长迎(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人戴翔(51)Int.Cl.E06B5/11(2006.01)E06B7/28(2006.01)H04N7/18(2006.01)F21V33/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种智能防盗门(57)摘要本发明公开了一种智能防盗门，包括门板，所述门板的前侧壁开设有安装腔，所述门板的前侧壁设有门把手，所述安装腔的内后壁开设有凹槽，所述安装腔的内前壁开设有平行于凹槽的通光孔，所述凹槽的内部固定连接有摄像机，所述安装腔的内后壁转动连接有转动齿轮，与现有技术相比，本发明的有益效果是：摄像机放置在门板内部，不宜损坏。摄像机可在开门时进行记录，对于小偷具有震慑作用，防止盗窃，盗窃后便于破案，白天夜晚都可使用。CN108643791ACN108643791A权利要求书1/1页1.一种智能防盗门，包括门板(1)，其特征在于，所述门板(1)的前侧壁开设有安装腔(2)，所述门板(1)的前侧壁设有门把手(3)；所述安装腔(2)的内后壁开设有凹槽，所述安装腔(2)的内前壁开设有平行于凹槽的通光孔，所述凹槽的内部固定连接有摄像机(21)，所述安装腔(2)的内后壁转动连接有转动齿轮(22)，所述转动齿轮(22)的前侧壁固定连接有扇形挡板(23)，所述扇形挡板(23)远离摄像机(21)的一端固定连接有第一导电触片(24)，所述安装腔(2)的内后壁固定连接有匹配第一导电触片(24)的第二导电触片(25)，所述转动齿轮(22)啮合有铁齿条(26)，所述铁齿条(26)滑动连接在安装腔(2)的内后壁开设的滑动槽中，所述铁齿条(26)远离第二导电触片(25)的一端通过第一弹簧连接有电磁铁(27)，所述电磁铁(27)固定连接在安装腔(2)的内后壁上；所述门把手(3)的外圈侧壁固定套接有导电片，所述门把手(3)活动套接有两个半圆压板(31)，两个所述半圆压板(31)通过第二弹簧连接，其中一个所述半圆压板(31)的内侧壁固定连接有匹配导电片的第三导电触片(32)。2.根据权利要求1所述的一种智能防盗门，其特征在于，所述通光孔内壁固定连接有钢化玻璃。3.根据权利要求1所述的一种智能防盗门，其特征在于，所述扇形挡板(23)与凹槽的开口端相抵触。4.根据权利要求1所述的一种智能防盗门，其特征在于，所述门板(1)的外侧壁固定连接有灯泡。2CN108643791A说明书1/2页一种智能防盗门技术领域[0001]本发明涉及一种防盗门，尤其涉及一种智能防盗门。背景技术[0002]防盗门的全称为“防盗安全门”。它兼备防盗和安全的性能，现有的防盗门只能防止门锁不被损坏，一旦出现门未锁紧或忘记关门等情况，依旧无法防盗，也无法记录罪犯的体貌特征，对后续止损无帮助。发明内容[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种智能防盗门。[0004]为了实现上述目的，本发明采用了如下技术方案：[0005]一种智能防盗门，包括门板，所述门板的前侧壁开设有安装腔，所述门板的前侧壁设有门把手；[0006]所述安装腔的内后壁开设有凹槽，所述安装腔的内前壁开设有平行于凹槽的通光孔，所述凹槽的内部固定连接有摄像机，所述安装腔的内后壁转动连接有转动齿轮，所述转动齿轮的前侧壁固定连接有扇形挡板，所述扇形挡板远离摄像机的一端固定连接有第一导电触片，所述安装腔的内后壁固定连接有匹配第一导电触片的第二导电触片，所述转动齿轮啮合有铁齿条，所述铁齿条滑动连接在安装腔的内后壁开设的滑动槽中，所述铁齿条远离第二导电触片的一端通过第一弹簧连接有电磁铁，所述电磁铁固定连接在安装腔的内后壁上；[0007]所述门把手的外圈侧壁固定套接有导电片，所述门把手活动套接有两个半圆压板，两个所述半圆压板通过第二弹簧连接，其中一个所述半圆压板的内侧壁固定连接有匹配导电片的第三导电触片。[0008]优选地，所述通光孔内壁固定连接有钢化玻璃。[0009]优选地，所述扇形挡板与凹槽的开口端相抵触。[0010]优选地，所述门板的外侧壁固定连接有灯泡。[0011]与现有技术相比，本发明的有益效果是：[0012]1.摄像机放置在门板内部，不宜损坏。[0013]2.摄像机可在开门时进行记录，对于小偷具有震慑作用，防止盗窃，盗窃后便于破案。[0014]3.白天夜晚都可使用。附图说明[0015]图1为本发明提出的结构示意图。[
