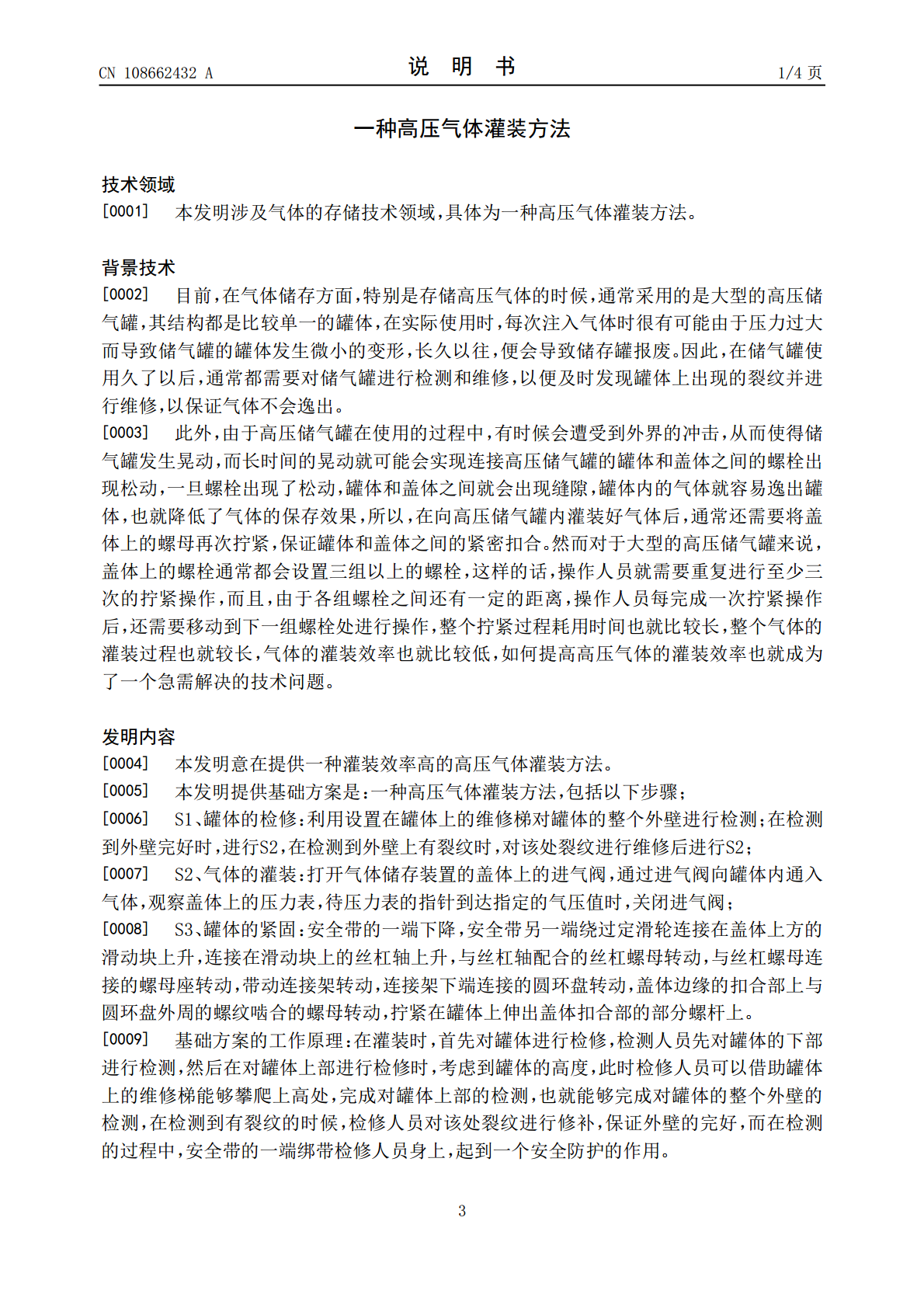

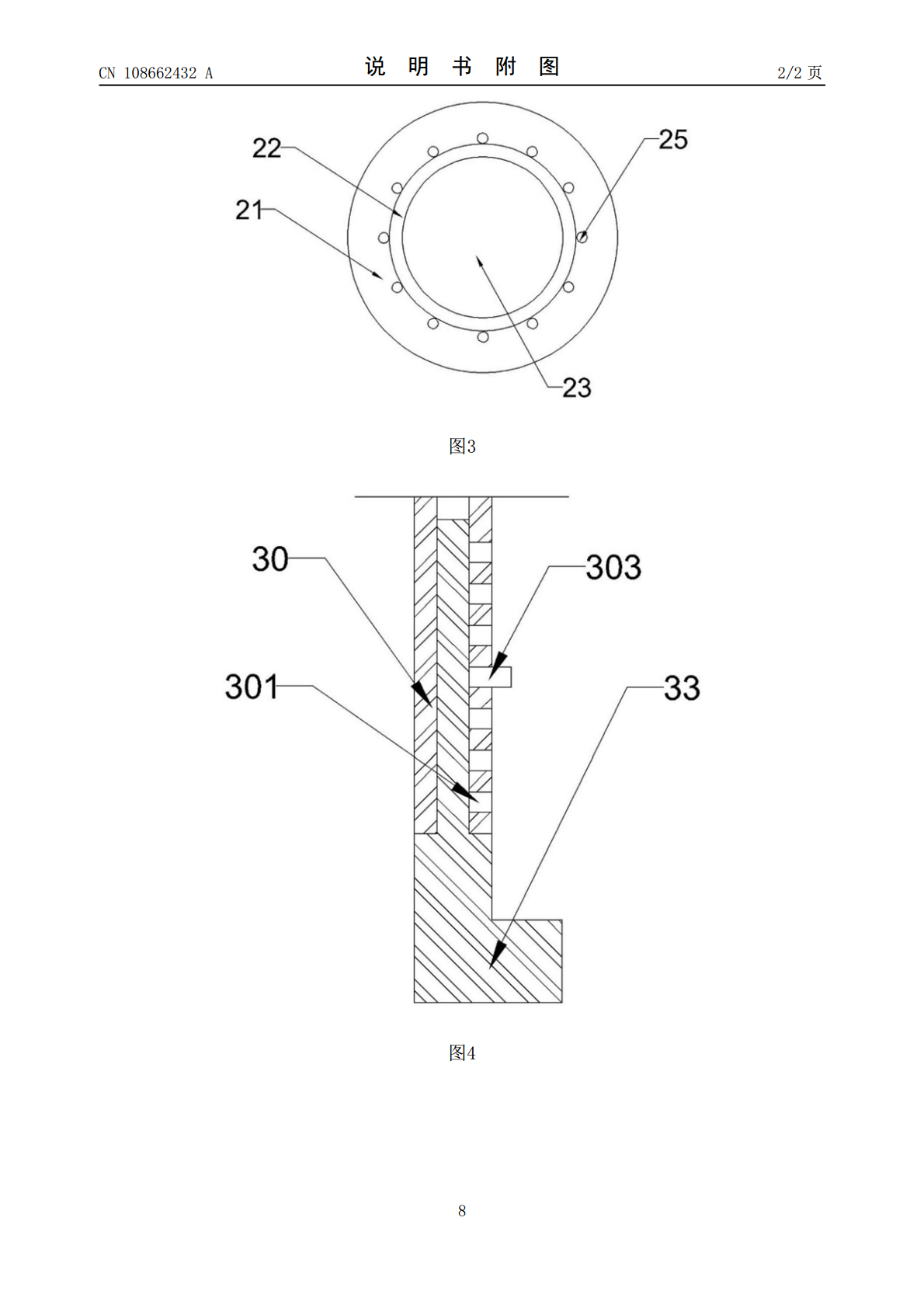

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108662432A(43)申请公布日2018.10.16(21)申请号201810405027.7(22)申请日2018.04.28(71)申请人贵州望江气体有限公司地址563300贵州省遵义市绥阳县经济开发区管委会(72)发明人钟光岚(74)专利代理机构重庆强大凯创专利代理事务所(普通合伙)50217代理人蒙捷(51)Int.Cl.F17C5/06(2006.01)F17C13/08(2006.01)F17C13/02(2006.01)F17C13/00(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种高压气体灌装方法(57)摘要本发明涉及气体的存储技术领域，具体为一种高压气体灌装方法，包括以下步骤：S1、罐体的检修；S2、气体的灌装：打开气体储存装置的盖体上的进气阀，通过进气阀向罐体内通入气体，观察盖体上的压力表，待压力表的指针到达指定的气压值时，关闭进气阀；S3、罐体的紧固：安全带的一端下降，安全带另一端绕过定滑轮连接在盖体上方的滑动块上升，连接在滑动块上的丝杠轴上升，与丝杠轴配合的丝杠螺母转动，与丝杠螺母连接的螺母座转动，带动连接架转动，连接架下端连接的圆环盘转动，盖体边缘的扣合部上与圆环盘外周的螺纹啮合的螺母转动，拧紧在罐体上伸出盖体扣合部的部分螺杆上。CN108662432ACN108662432A权利要求书1/1页1.一种高压气体灌装方法，包括以下步骤，其特征在于：S1、罐体的检修：利用设置在罐体上的维修梯对罐体的整个外壁进行检测；在检测到外壁完好时，进行S2，在检测到外壁上有裂纹时，对该处裂纹进行维修后进行S2；S2、气体的灌装：打开气体储存装置的盖体上的进气阀，通过进气阀向罐体内通入气体，观察盖体上的压力表，待压力表的指针到达指定的气压值时，关闭进气阀；S3、罐体的紧固：安全带的一端下降，安全带另一端绕过定滑轮连接在盖体上方的滑动块上升，连接在滑动块上的丝杠轴上升，与丝杠轴配合的丝杠螺母转动，与丝杠螺母连接的螺母座转动，带动连接架转动，连接架下端连接的圆环盘转动，盖体边缘的扣合部上与圆环盘外周的螺纹啮合的螺母转动，拧紧在罐体上伸出盖体扣合部的部分螺杆上。2.根据权利要求1所述的高压气体灌装方法，其特征在于：S1中，维修梯可沿着设置在罐体周向上的环形槽滑动。3.根据权利要求2所述的高压气体灌装方法，其特征在于：S3中，圆环盘可拆卸连接在连接架上。4.根据权利要求3所述的高压气体灌装方法，其特征在于：S3中，圆环盘通过螺栓连接在连接架上。5.根据权利要求1所述的高压气体灌装方法，其特征在于：S3中，定滑轮通过定位杆固定在高度可调节的支撑架的上部。6.根据权利要求5所述的高压气体灌装方法，其特征在于：S3中，支撑架下部两侧的支撑杆对罐体进行支撑。2CN108662432A说明书1/4页一种高压气体灌装方法技术领域[0001]本发明涉及气体的存储技术领域，具体为一种高压气体灌装方法。背景技术[0002]目前，在气体储存方面，特别是存储高压气体的时候，通常采用的是大型的高压储气罐，其结构都是比较单一的罐体，在实际使用时，每次注入气体时很有可能由于压力过大而导致储气罐的罐体发生微小的变形，长久以往，便会导致储存罐报废。因此，在储气罐使用久了以后，通常都需要对储气罐进行检测和维修，以便及时发现罐体上出现的裂纹并进行维修，以保证气体不会逸出。[0003]此外，由于高压储气罐在使用的过程中，有时候会遭受到外界的冲击，从而使得储气罐发生晃动，而长时间的晃动就可能会实现连接高压储气罐的罐体和盖体之间的螺栓出现松动，一旦螺栓出现了松动，罐体和盖体之间就会出现缝隙，罐体内的气体就容易逸出罐体，也就降低了气体的保存效果，所以，在向高压储气罐内灌装好气体后，通常还需要将盖体上的螺母再次拧紧，保证罐体和盖体之间的紧密扣合。然而对于大型的高压储气罐来说，盖体上的螺栓通常都会设置三组以上的螺栓，这样的话，操作人员就需要重复进行至少三次的拧紧操作，而且，由于各组螺栓之间还有一定的距离，操作人员每完成一次拧紧操作后，还需要移动到下一组螺栓处进行操作，整个拧紧过程耗用时间也就比较长，整个气体的灌装过程也就较长，气体的灌装效率也就比较低，如何提高高压气体的灌装效率也就成为了一个急需解决的技术问题。发明内容[0004]本发明意在提供一种灌装效率高的高压气体灌装方法。[0005]本发明提供基础方案是：一种高压气体灌装方法，包括以下步骤；[0006]S1、罐体的检修：利用设置在罐体上的维修梯对罐体的整个外壁进行检测；在检测到外壁完好时，进行S2，在检测到外壁上有裂纹时，对该处裂纹进行维修后进行S2；[0007]S2、气体的灌装：打开气体储存装置的盖体上的进气阀
