一种绿化带修剪车.pdf

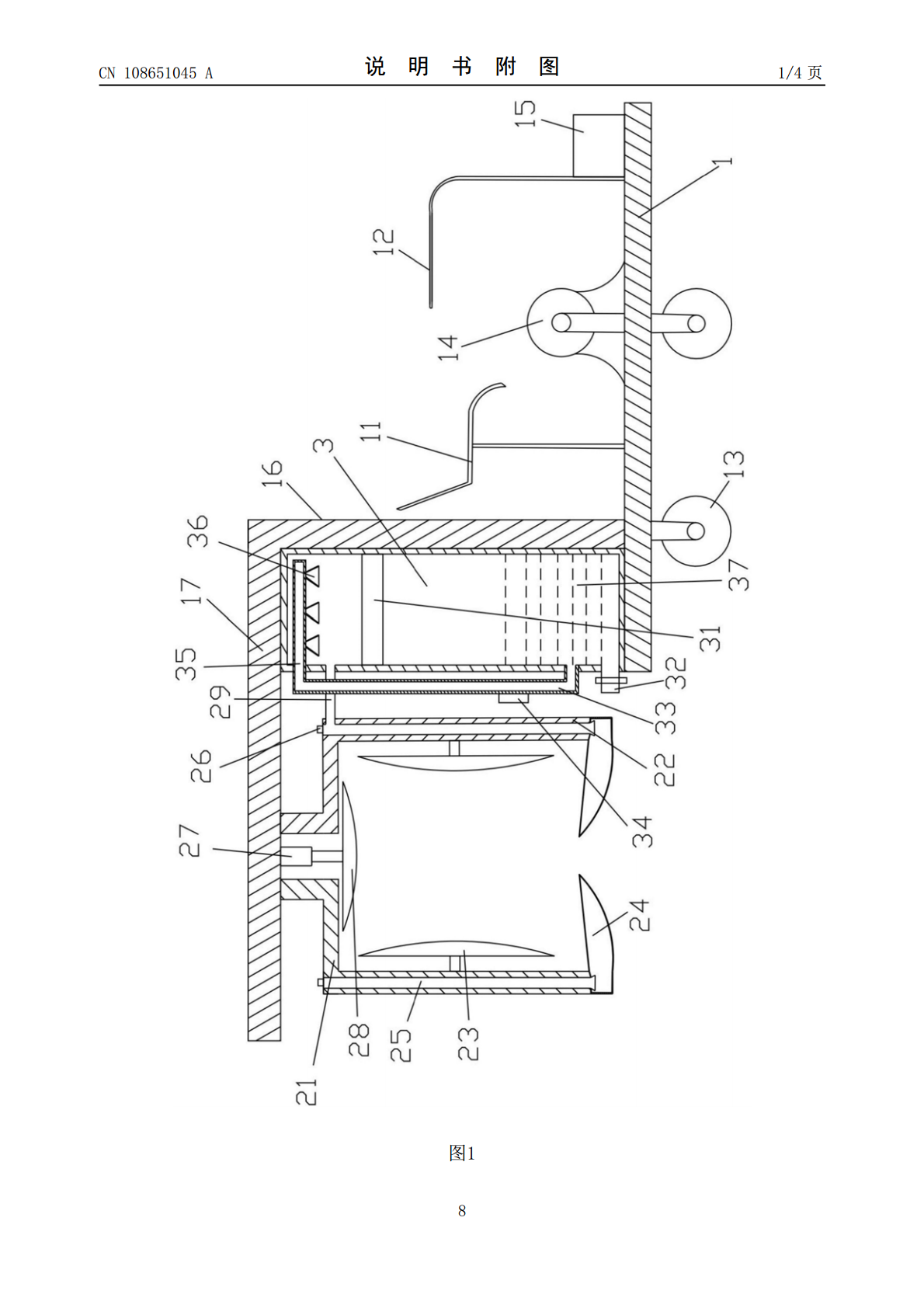

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108651045A(43)申请公布日2018.10.16(21)申请号201810499276.7(22)申请日2018.05.23(71)申请人衢州市科诚技术开发有限公司地址324000浙江省衢州市衢州绿色产业集聚区慧谷工业设计基地凯旋南路6号A区副203室(72)发明人施鑫镛(51)Int.Cl.A01G3/04(2006.01)A01G3/00(2006.01)C05F11/00(2006.01)C05F17/02(2006.01)A01C23/00(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种绿化带修剪车(57)摘要本发明公开了一种绿化带修剪车，包括车身、设于所述车身尾部的修剪装置及设于所述修剪装置一侧的肥料发酵箱，所述车身上设有座椅，所述座椅一侧设有操作台，所述操作台下方设有驱动电机，所述车身底部设有车轮，所述驱动电机与所述车轮传动配合，所述修剪装置包括收料装置，所述收料装置与所述肥料发酵箱相连；所述肥料发酵箱内设有两组相对设置的碾压辊，所述肥料发酵箱底部设有循环水池，所述碾压辊上方设有喷淋装置；本发明能方便的对绿化带进行修剪，对于修剪下来的枝叶能够进行方便的回收，减少工作人员后续清理的麻烦，对于清理好的枝叶进行回收利用，使枝叶生成肥料更好的养护绿化带，利与环保。CN108651045ACN108651045A权利要求书1/1页1.一种绿化带修剪车，包括车身（1）、设于所述车身尾部的修剪装置及设于所述修剪装置一侧的肥料发酵箱（3），所述车身（1）上设有座椅（11），所述座椅（11）一侧设有操作台（12），所述操作台（12）下方设有驱动电机（13），所述车身（1）底部设有车轮（13），所述驱动电机（14）与所述车轮（13）传动配合，其特征在于：所述修剪装置包括收料装置，所述收料装置与所述肥料发酵箱（3）相连；所述肥料发酵箱（3）内设有两组相对设置的碾压辊（31），所述肥料发酵箱（3）底部设有循环水池（37），所述碾压辊（31）上方设有喷淋装置。2.按照权利要求1所述的一种绿化带修剪车，其特征在于：所述喷淋装置包括设于所述循环水池（37）一侧的循环水管（33）、设于所述循环水管（33）上的水泵（34）、设于所述循环水管（33）一端的喷水管（35）及设于所述喷水管（35）下方的喷淋头（36）。3.按照权利要求1所述的一种绿化带修剪车，其特征在于：所述肥料发酵箱（3）底部设有出料口（32），所述出料口（32）上设有开关阀门。4.按照权利要求1所述的一种绿化带修剪车，其特征在于：所述收料装置包括分别设于所述左机械臂（21）内和所述右机械臂（22）底部的集料腔（24）、设于所述集料腔（24）上方的吸料管（25）及设于所述吸料管（25）内的旋转涡轮（251）。5.按照权利要求4所述的一种绿化带修剪车，其特征在于：所述吸料管（25）通过一输料管（29）与所述肥料发酵箱（3）相连，所述输料管为（29）弹性材料制成，所述输料管（29）与所述肥料发酵箱（3）的连接口设于所述碾压辊（31）上方。6.按照权利要求1所述的一种绿化带修剪车，其特征在于：所述修剪装置还包括可左右移动的左机械臂（21）和右机械臂（22）和设于所述左机械臂（21）和所述右机械臂（22）内侧的侧边修剪刀（23）。7.按照权利要求6所述的一种绿化带修剪车，其特征在于：所述所述车身（1）尾部设有支撑杆（16），所述支撑杆（16）上设有导向滑轨（17），所述左机械臂（21）与所述右机械臂（22）与所述导向滑轨（17）相互配合。8.按照权利要求7所述的一种绿化带修剪车，其特征在于：所述支撑杆（16）为气动伸缩杆。9.按照权利要求4所述的一种绿化带修剪车，其特征在于：所述吸料管（25）底部设有吸料斗（252），所述吸料斗上方设有第一旋转刀片（253）和第二旋转刀片（254）。10.按照权利要求7所述的一种绿化带修剪车，其特征在于：所述左机械臂（21）和所述右机械臂（22）内侧设有上部修剪刀（28），所述上部修剪刀（28）通过一电动伸缩杆（27）设于所述导向滑轨（17）上。2CN108651045A说明书1/5页一种绿化带修剪车技术领域[0001]本发明属于路政机械技术领域，尤其是涉及一种绿化带修剪车。背景技术[0002]普通公路，高速公路都设置有绿化带来消除噪音和清洁空气；绿化带植物生长较快，需要定期对其进行修剪工作，工作量很大，因此需要一种便捷的设别来帮助对绿化带的植物进行修剪，绿化带修剪机应运而生。现有的绿化带修剪机对绿化带植物进行修剪后，修剪后掉落的枝叶不便进行收集，枝叶散落地面影响城市的整洁度；对修剪后掉落的枝叶无法进行回收利用，直接将枝叶整理后丢弃，不利于环保。发明内
