一种LNG冷能加热式发电与海水淡化系统及其综合利用方法.pdf

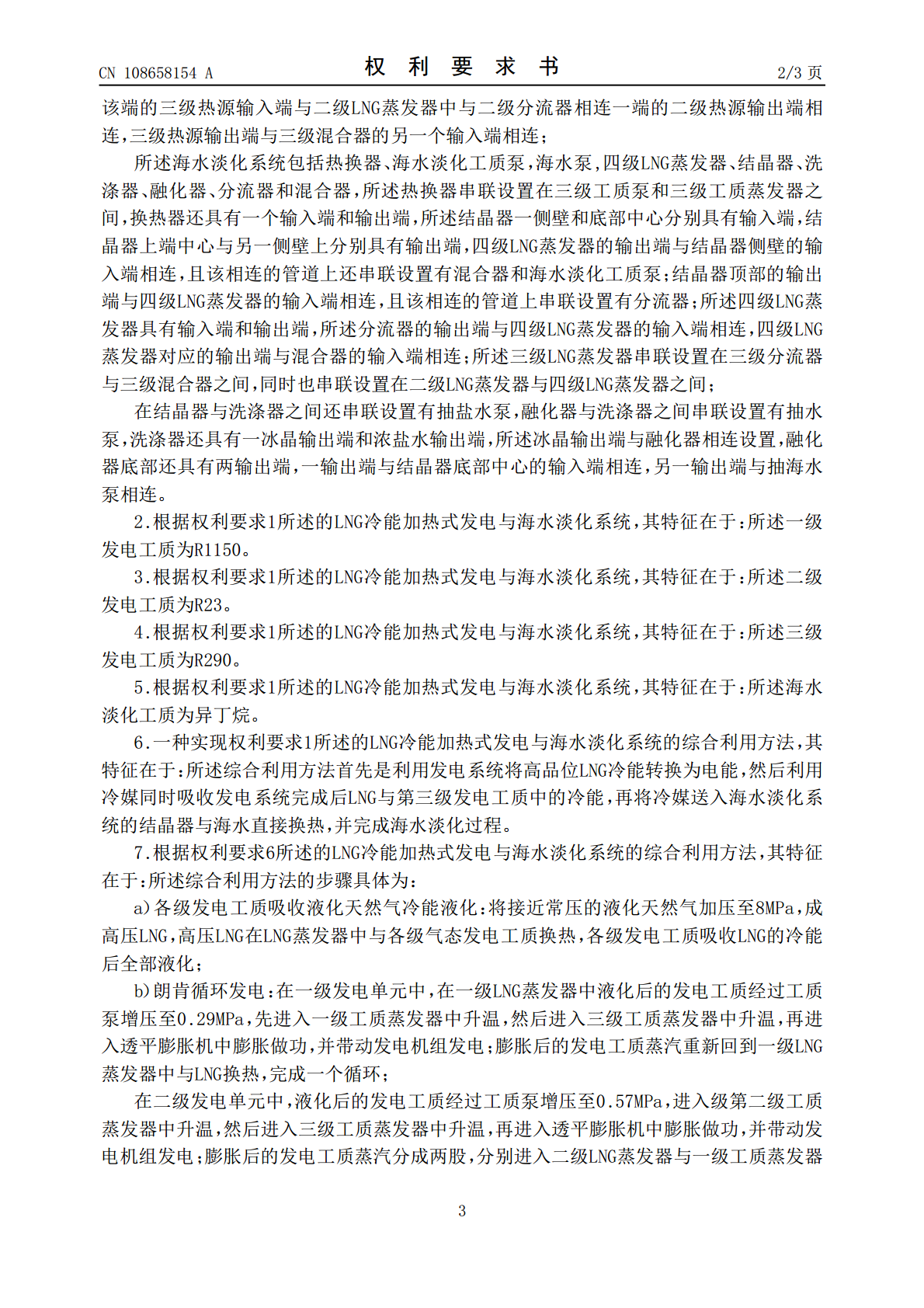

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108658154A(43)申请公布日2018.10.16(21)申请号201810538483.9C02F103/08(2006.01)(22)申请日2018.05.30(71)申请人江苏科技大学地址212003江苏省镇江市京口区梦溪路2号(72)发明人姚寿广徐礼康唐亮冯国增许晶晶顾丛汇(74)专利代理机构北京一格知识产权代理事务所(普通合伙)11316代理人滑春生(51)Int.Cl.C02F1/04(2006.01)F01K13/00(2006.01)F01K27/00(2006.01)F01D15/10(2006.01)权利要求书3页说明书8页附图1页(54)发明名称一种LNG冷能加热式发电与海水淡化系统及其综合利用方法(57)摘要本发明涉及一种LNG冷能加热式发电与海水淡化系统，包括发电系统和海水淡化系统，发电系统包括LNG循环泵，海水泵；一级发电单元，包括一级工质蒸发器、三级工质蒸发器、一级汽轮机、一级LNG蒸发器、一级工质泵；二级发电单元，包括二级工质蒸发器、三级工质蒸发器、二级汽轮机、二级分流器、二级LNG蒸发器、二级混合器、二级工质泵；三级发电单元，包括三级工质蒸发器、三级汽轮机、三级分流器、三级LNG蒸发器、三级混合器、三级工质泵、热换器、三级LNG蒸发器；海水淡化系统包括热换器、四级LNG蒸发器、结晶器、洗涤器和融化器；还涉及上述系统的综合利用方法。本发明的优点在于：本发明能够保证发电工质与海水淡化所需冷能的温度的匹配。CN108658154ACN108658154A权利要求书1/3页1.一种LNG冷能加热式发电与海水淡化系统，其特征在于：包括发电系统与海水淡化系统；所述发电系统包括一LNG增压泵、一海水泵，还包括呈纵向阵列依次分布的一级发电单元，所述一级发电单元包括依次通过管道依次连接的一级汽轮机、一级LNG蒸发器、一级工质泵、一级工质蒸发器、三级发电单元中的三级工质蒸发器及在该闭环回路中循环的一级发电工质，其中，一级工质蒸发器的两端均具有一个一级热源输入端和一个一级热源输出端，其一端的一级热源输入端与一级工质泵相连，另一端的一级热源输出端与三级工质蒸发器的一个三级热源输入端相连，三级工质蒸发器的另一端对应的三级热源输出端与一级汽轮机相连，所述一级LNG蒸发器的两端均具有一个一级热源输入端和一个一级热源输出端，其一端的一级热源输入端与一级汽轮机相连，另一端对应的一级热源输出端与一级工质泵相连，另一个一级热源输入端与LNG循环泵相连；二级发电单元，所述二级发电单元包括依次通过管道连接形成闭环回路的二级工质蒸发器、三级发电单元中的三级工质蒸发器、二级汽轮机、二级分流器、二级LNG蒸发器、二级混合器、二级工质泵及在该闭环回路中循环的二级发电工质，其中，二级工质蒸发器的两端均具有一个二级热源输入端和一个二级热源输出端，其一端的二级热源输入端与二级工质泵相连，另一端对应的二级热源输出端与三级工质蒸发器的一个三级热源输入端相连，三级工质蒸发器另一端对应的三级热源输出端与二级汽轮机相连，二级分流器具有一个输入端、两个输出端，其输入端与二级汽轮机相连，其中一个输出端与一级工质蒸发器中与一级汽轮机相连一端的一级热源输入端相连，所述二级LNG蒸发器的两端均具有一个二级热源输入端和一个二级热源输出端，二级混合器具有两个输入端、一个输出端，二级LNG蒸发器一端的二级热源输入端与二级分流器的另一个输出端相连，另一端对应的二级热源输出端与二级混合器其中的一个输入端相连，另一个二级热源输入端与一级LNG蒸发器中与一级汽轮机相连一端的一级热源输出端相连，二级混合器中的另一个输入端与一级工质蒸发器中与一级工质泵相连一端的一级热源输出端相连，其输出端与二级工质泵相连；三级发电单元，所述三级发电单元包括依次通过管道连接形成闭环回路的三级工质蒸发器、三级汽轮机、三级分流器、三级LNG蒸发器、三级混合器、三级工质泵、换热器及在该闭环回路中循环的三级发电工质，其中，三级混合器具有一个输出端、两个输入端，其输出端与三级工质泵相连，其中一个输入端与二级工质蒸发器中与二级工质泵相连一端的二级热源输出端相连，三级工质蒸发器的一端具有三个三级热源输入端和一个热源输出端，另一端具有三个三级热源输出端和一个三级热源输入端，换热器的两端均具有一个三级热源输入端和一个三级热源输出端，换热器其中一端的热源输出端与三级工质蒸发器的一端的一个三级热源输入端相连，换热器的另一端的热源输入端与三级工质泵相连，三级工质蒸发器另两个三级热源输入端分别与二级发电单元中的二级工质蒸发器和一级发电单元中的一级工质蒸发器相连，另一端的三级热源输入端与海水泵相连，三个三级热源输出端分别与三级汽轮机、二级发电单元
