一种刺梨清洗装置.pdf

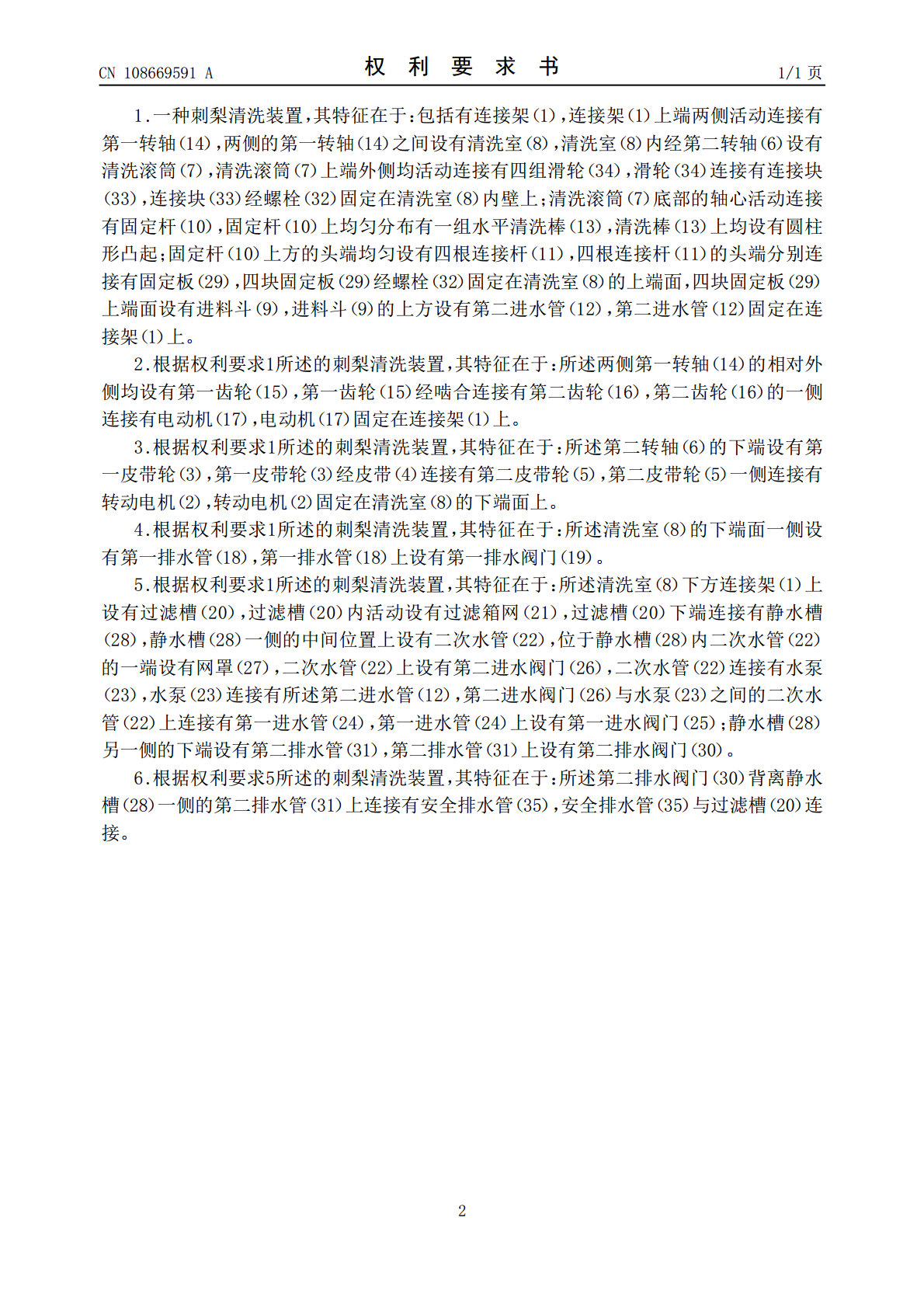

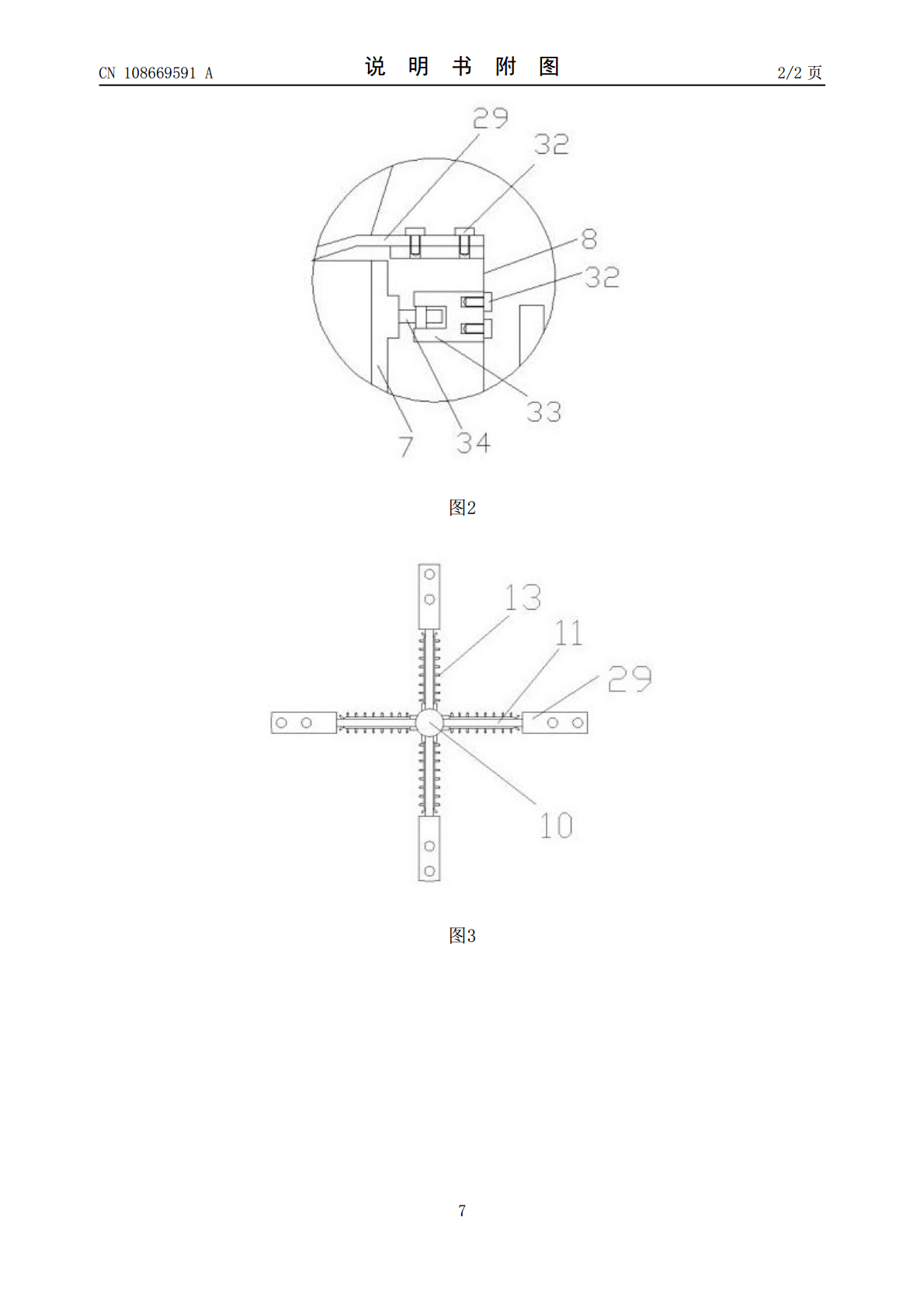

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108669591A(43)申请公布日2018.10.19(21)申请号201810518246.6(22)申请日2018.05.27(71)申请人贵州黔宝食品有限公司地址551200贵州省黔南布依族苗族自治州龙里县龙山镇播箕桥(72)发明人蒋顺蓉李贵州(74)专利代理机构北京联创佳为专利事务所(普通合伙)11362代理人韩炜(51)Int.Cl.A23N12/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种刺梨清洗装置(57)摘要本发明公开了一种刺梨清洗装置。包括有连接架，连接架上端两侧活动连接有第一转轴，两侧的第一转轴之间设有清洗室，清洗室内经第二转轴设有清洗滚筒，清洗滚筒上端外侧均活动连接有四组滑轮，滑轮连接有连接块，连接块经螺栓固定在清洗室内壁上；清洗滚筒底部的轴心活动连接有固定杆，固定杆上均匀分布有一组水平清洗棒，清洗棒上均设有圆柱形凸起；固定杆上方的头端均匀设有四根连接杆，四根连接杆的头端分别连接有固定板，四块固定板经螺栓固定在清洗室的上端面。本发明具有能清洗并进行甩干，清洗效率高，清洗的效果好，清洗后刺梨下料简单，减少浪费水资源，清洗方便的有益效果。CN108669591ACN108669591A权利要求书1/1页1.一种刺梨清洗装置，其特征在于：包括有连接架（1），连接架（1）上端两侧活动连接有第一转轴（14），两侧的第一转轴（14）之间设有清洗室（8），清洗室（8）内经第二转轴（6）设有清洗滚筒（7），清洗滚筒（7）上端外侧均活动连接有四组滑轮（34），滑轮（34）连接有连接块（33），连接块（33）经螺栓（32）固定在清洗室（8）内壁上；清洗滚筒（7）底部的轴心活动连接有固定杆（10），固定杆（10）上均匀分布有一组水平清洗棒（13），清洗棒（13）上均设有圆柱形凸起；固定杆（10）上方的头端均匀设有四根连接杆（11），四根连接杆（11）的头端分别连接有固定板（29），四块固定板（29）经螺栓（32）固定在清洗室（8）的上端面，四块固定板（29）上端面设有进料斗（9），进料斗（9）的上方设有第二进水管（12），第二进水管（12）固定在连接架（1）上。2.根据权利要求1所述的刺梨清洗装置，其特征在于：所述两侧第一转轴（14）的相对外侧均设有第一齿轮（15），第一齿轮（15）经啮合连接有第二齿轮（16），第二齿轮（16）的一侧连接有电动机（17），电动机（17）固定在连接架（1）上。3.根据权利要求1所述的刺梨清洗装置，其特征在于：所述第二转轴（6）的下端设有第一皮带轮（3），第一皮带轮（3）经皮带（4）连接有第二皮带轮（5），第二皮带轮（5）一侧连接有转动电机（2），转动电机（2）固定在清洗室（8）的下端面上。4.根据权利要求1所述的刺梨清洗装置，其特征在于：所述清洗室（8）的下端面一侧设有第一排水管（18），第一排水管（18）上设有第一排水阀门（19）。5.根据权利要求1所述的刺梨清洗装置，其特征在于：所述清洗室（8）下方连接架（1）上设有过滤槽（20），过滤槽（20）内活动设有过滤箱网（21），过滤槽（20）下端连接有静水槽（28），静水槽（28）一侧的中间位置上设有二次水管（22），位于静水槽（28）内二次水管（22）的一端设有网罩（27），二次水管（22）上设有第二进水阀门（26），二次水管（22）连接有水泵（23），水泵（23）连接有所述第二进水管（12），第二进水阀门（26）与水泵（23）之间的二次水管（22）上连接有第一进水管（24），第一进水管（24）上设有第一进水阀门（25）；静水槽（28）另一侧的下端设有第二排水管（31），第二排水管（31）上设有第二排水阀门（30）。6.根据权利要求5所述的刺梨清洗装置，其特征在于：所述第二排水阀门（30）背离静水槽（28）一侧的第二排水管（31）上连接有安全排水管（35），安全排水管（35）与过滤槽（20）连接。2CN108669591A说明书1/3页一种刺梨清洗装置技术领域[0001]本发明涉及一种清洗装置，特别是一种刺梨清洗装置。背景技术[0002]目前，刺梨为蔷薇科植物缫丝花的果实，又名茨梨、木梨子，文先果，是滋补健身的营养珍果。果实内含有丰富的维生素C，每100克鲜果的可食用部分含维生素C3000-4500毫克，因此被称之为“维Ｃ之王”。目前刺梨的加工中，需要先根据刺梨进行清洗，但是现有的刺梨清洗装置不能再同一清洗装置清洗并进行甩干，清洗效率低，清洗的效果差，清洗后刺梨下料复杂，且浪费水资源，清洗不方便的缺点。[0003]综上所述，现有技术存在同一清洗装置清洗并进行甩干，清洗效率低，清洗的效果差，清洗后刺梨下料复杂，且浪费水资源，清洗不方便的
