一种冷凝-再热一体化烟羽消白系统.pdf

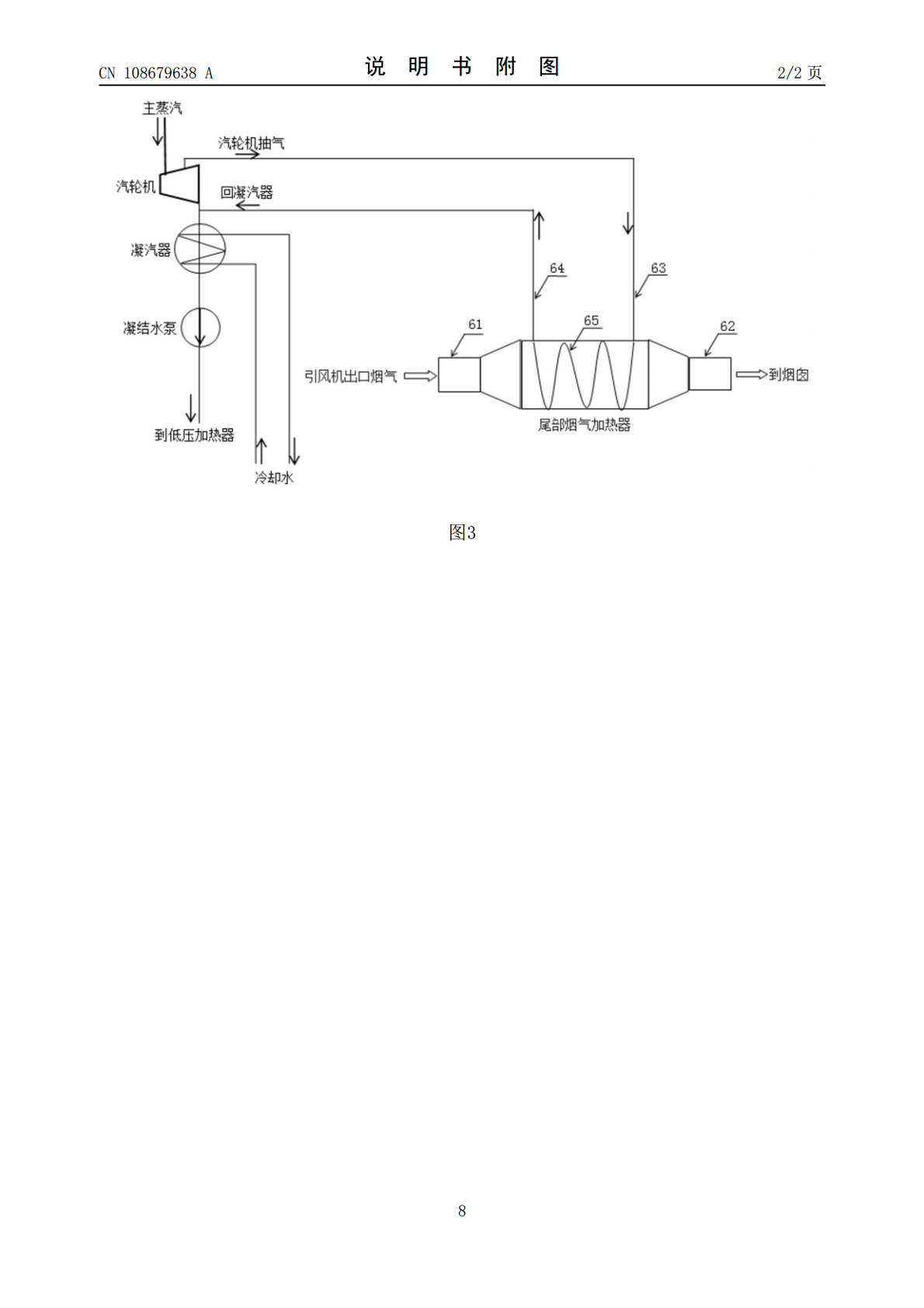

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108679638A(43)申请公布日2018.10.19(21)申请号201810531652.6(22)申请日2018.05.29(71)申请人上海电力学院地址200090上海市杨浦区平凉路2103号(72)发明人吴江凌杨纪政曲晨昊胡慧仲赵丽丽田玉琢张霞关昱朱凤林(74)专利代理机构上海科盛知识产权代理有限公司31225代理人杨元焱(51)Int.Cl.F23J15/02(2006.01)F23J15/04(2006.01)F23J15/08(2006.01)F23J15/06(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种冷凝-再热一体化烟羽消白系统(57)摘要本发明涉及一种冷凝-再热一体化烟羽消白系统，该系统包括依次串联连接的脱硝装置、用于回收烟气余热的烟气余热利用器、静电除尘器、湿法脱硫装置、引风机、用于抬升烟气温度的尾部烟气加热器和烟囱。与现有技术相比，本发明利用烟气余热加热凝结水，回收烟气余热，并降低含盐量降低，尾部烟气加热器利用汽轮机抽气加热烟气，抬升烟气温度，此时烟气蒸汽含盐量不大，水蒸汽温度升高，密度下降，有利于排入大气后扩散到更高的高度，降低排入大气的局部浓度，减少烟气含烟对环境的影响。CN108679638ACN108679638A权利要求书1/1页1.一种冷凝-再热一体化烟羽消白系统，其特征在于，该系统包括依次串联连接的脱硝装置(1)、用于回收烟气余热的烟气余热利用器(2)、静电除尘器(3)、湿法脱硫装置(4)、引风机(5)、用于抬升烟气温度的尾部烟气加热器(6)和烟囱(7)。2.根据权利要求1所述的一种冷凝-再热一体化烟羽消白系统，其特征在于，所述烟气余热利用器(2)包括第一烟气进口管路(21)、第一烟气出口管路(22)和设于其内部的第一间壁式换热器(25)，所述第一间壁式换热器(25)包括工质进口管路(23)和工质出口管路(24)，所述第一烟气进口路(21)连接所述脱硝装置(1)，所述第一烟气出口管路(22)连接所述静电除尘器(3)，所述第一间壁式换热器(25)的工质进口管路(23)和工质出口管路(24)连接于电厂锅炉热力循环系统内。3.根据权利要求2所述的一种冷凝-再热一体化烟羽消白系统，其特征在于，所述电厂锅炉热力循环系统包括依次串联连接的水冷式凝汽器、凝结水泵、低压加热器、除氧器、给水泵、高压加热器、超临界直流锅炉以及凝汽式汽轮机，所述第一间壁式换热器(25)设于凝结水泵与低压加热器之间。4.根据权利要求3所述的一种冷凝-再热一体化烟羽消白系统，其特征在于，所述尾部烟气加热器(6)包括第二烟气进口管路(61)、第二烟气出口管路(62)和第二间壁式换热器(65)，所述第二间壁式换热器(65)包括水蒸气进口管路(63)和水蒸气出口管路(64)，所述第二烟气进口管路(61)连接所述引风机(5)，所述烟气出口管路(62)连接所述烟囱(7)，所述第二间壁式换热器(65)的水蒸气进口管路(63)和水蒸气出口管路(64)连接于电厂锅炉热力循环系统内。5.根据权利要求4所述的一种冷凝-再热一体化烟羽消白系统，其特征在于，所述水蒸气进口管路(63)和水蒸气出口管路(64)连接于所述电厂锅炉热力循环系统内汽轮机的两端。6.根据权利要求4所述的一种冷凝-再热一体化烟羽消白系统，其特征在于，所述第一间壁式换热器(25)与第二间壁式换热器(65)均采取U型翅片管束布置。7.根据权利要求4所述的一种冷凝-再热一体化烟羽消白系统，其特征在于，所述第一间壁式换热器(25)与第二间壁式换热器(65)均采取逆流布置。2CN108679638A说明书1/4页一种冷凝-再热一体化烟羽消白系统技术领域[0001]本发明涉及燃煤电厂尾部烟气处理系统，具体涉及一种冷凝-再热一体化烟羽消白系统。背景技术[0002]燃煤的大量使用，不可避免的会带来很多环境问题。煤燃烧会产生众多大气污染物，如氮氧化物、硫氧化物、粉尘、重金属等，应当采取有效技术措施净化燃煤电厂尾部烟气，使之达到日益严苛的环保要求。二氧化硫是燃煤电厂尾部烟气中主要的污染物之一，其对于人类和环境都是巨大的危害。石灰石-石膏湿法脱硫是目前电厂较为成熟的脱硫工艺，但其在脱硫过程中需喷射大量吸收浆液，导致烟气含湿量增加，容易在烟囱出口形成大量白色烟羽，影响观感。严重的视觉污染使周边居民对电厂排放烟气心存芥蒂，在人民群众中造成恶劣影响，同时烟气含盐也会对环境造成影响，因此，采取相关技术措施消除燃煤电厂烟囱出口的白色烟羽现象很有必要。发明内容[0003]本发明的目的就是为了解决上述问题而提供一种冷凝-再热一体化烟羽消白系统，不仅能够消除燃煤电厂烟囱出口的白色烟羽，还能降低烟气含盐量，进而减轻
