一种紫外线杀菌装置.pdf

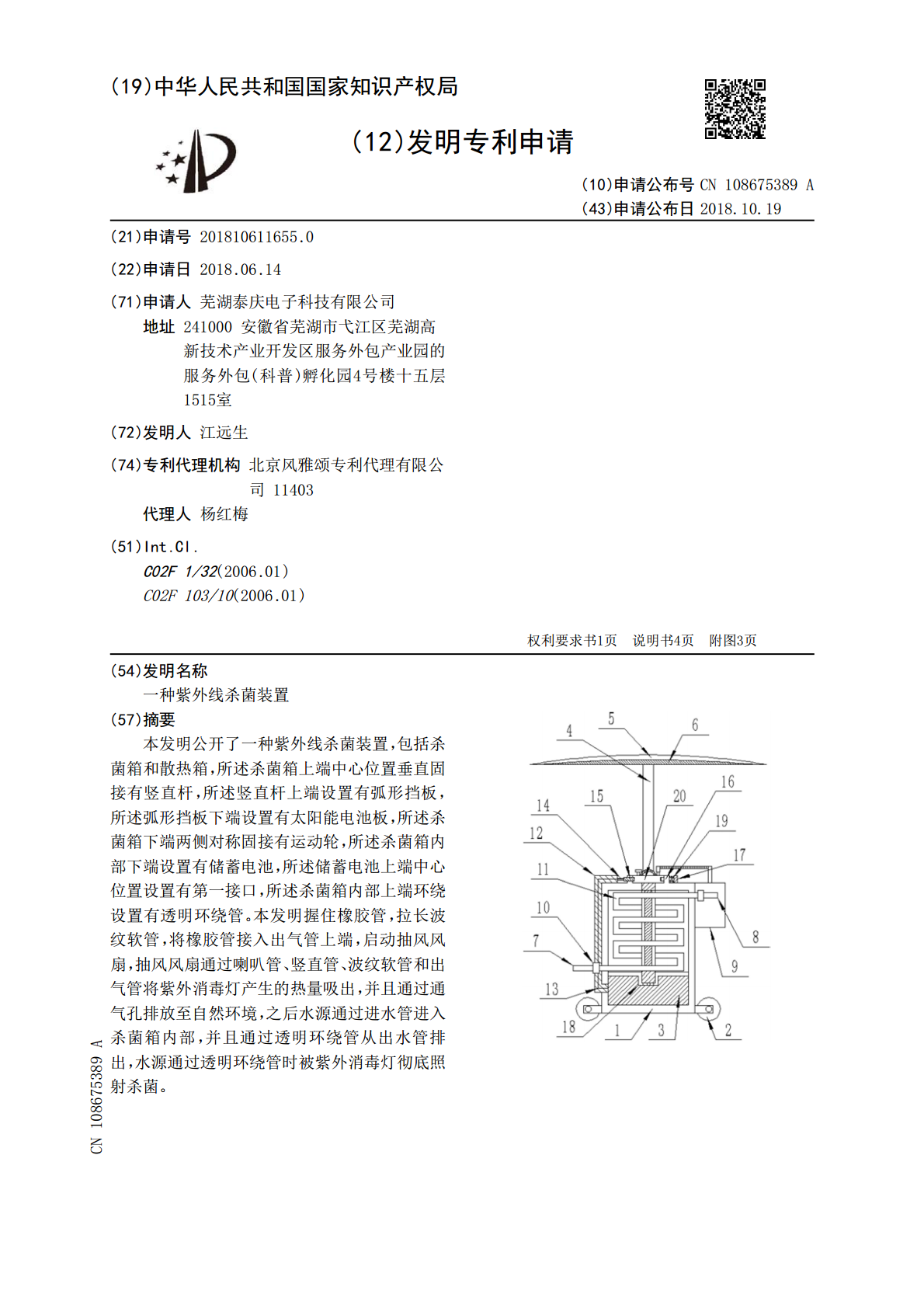

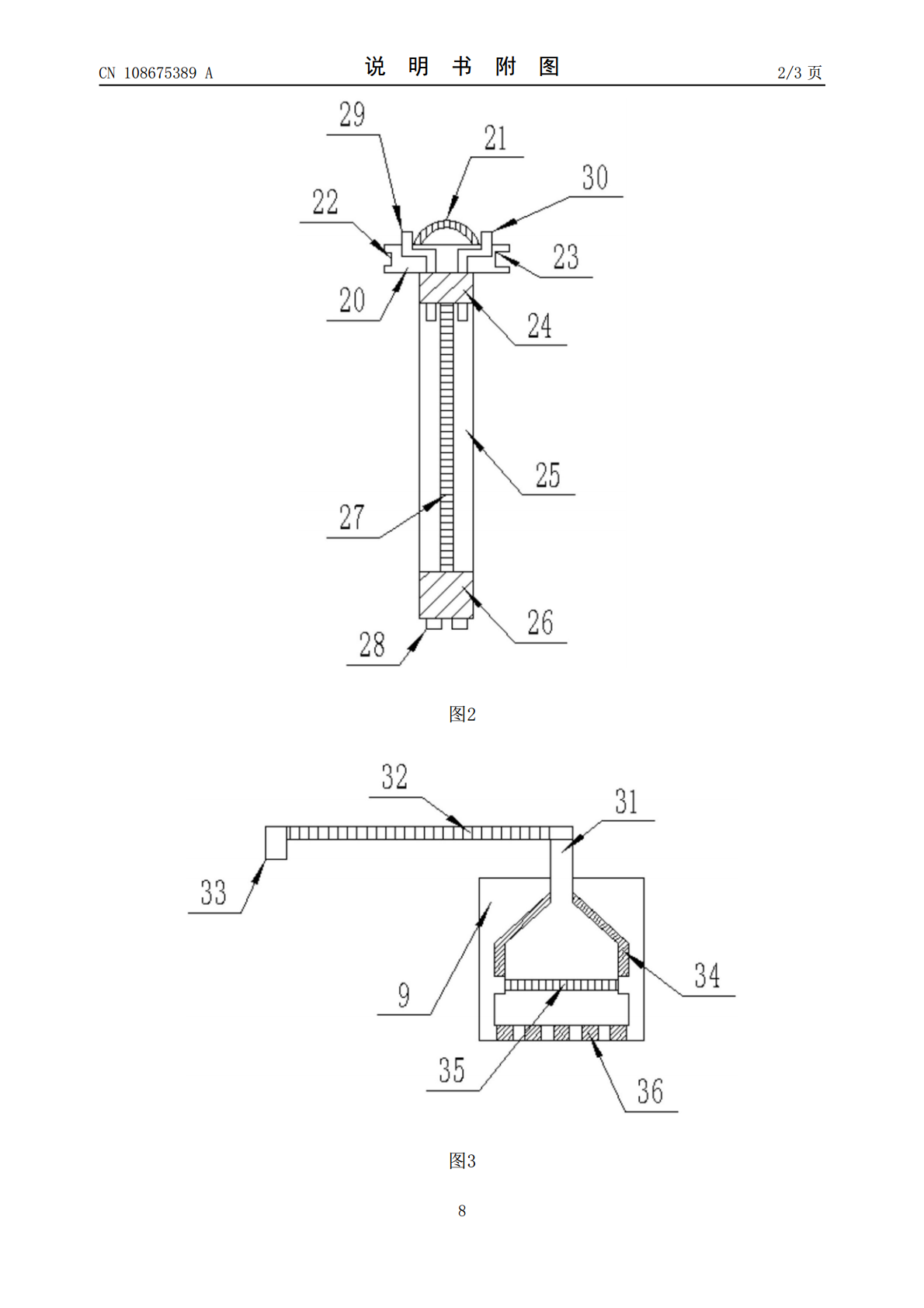

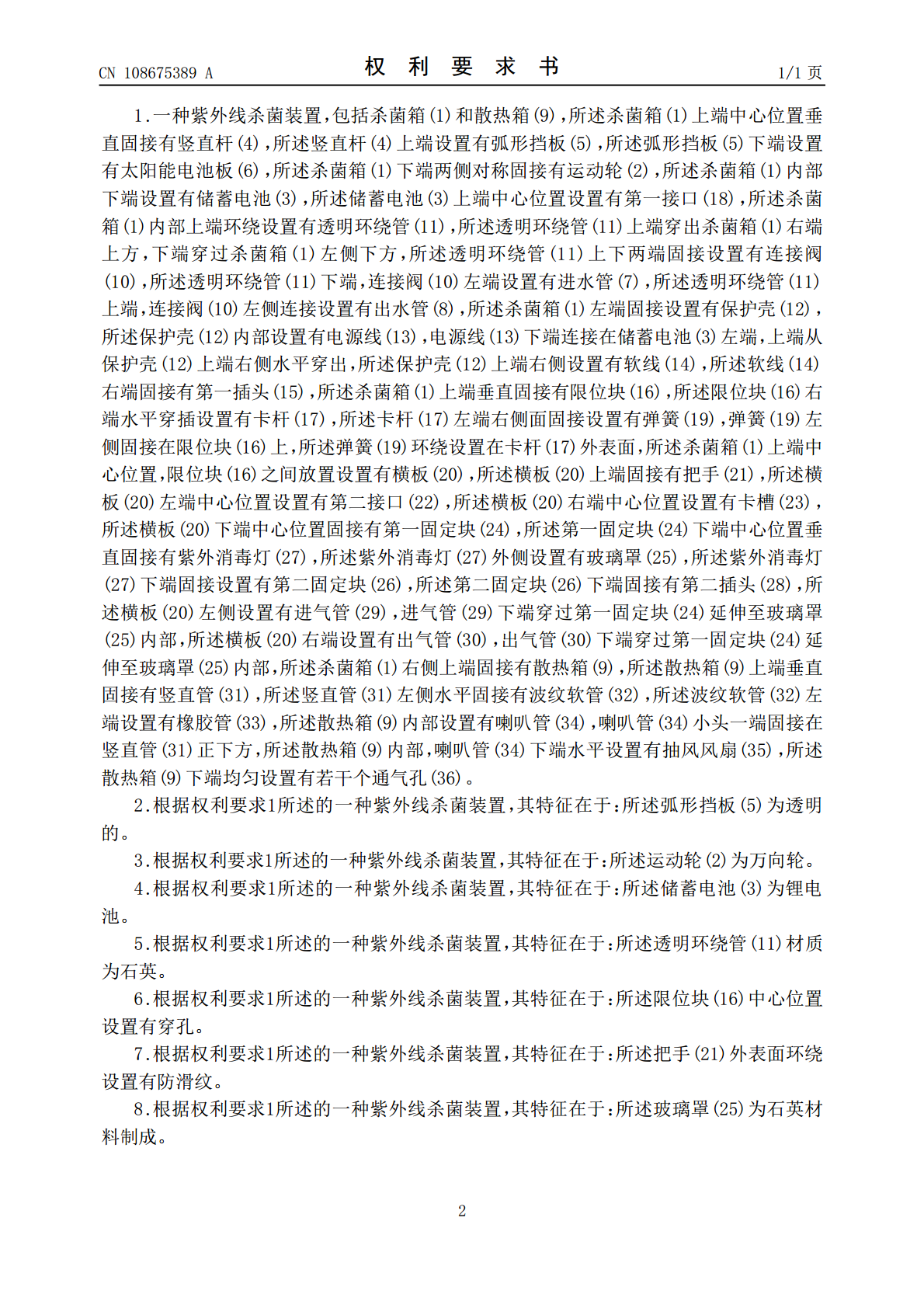

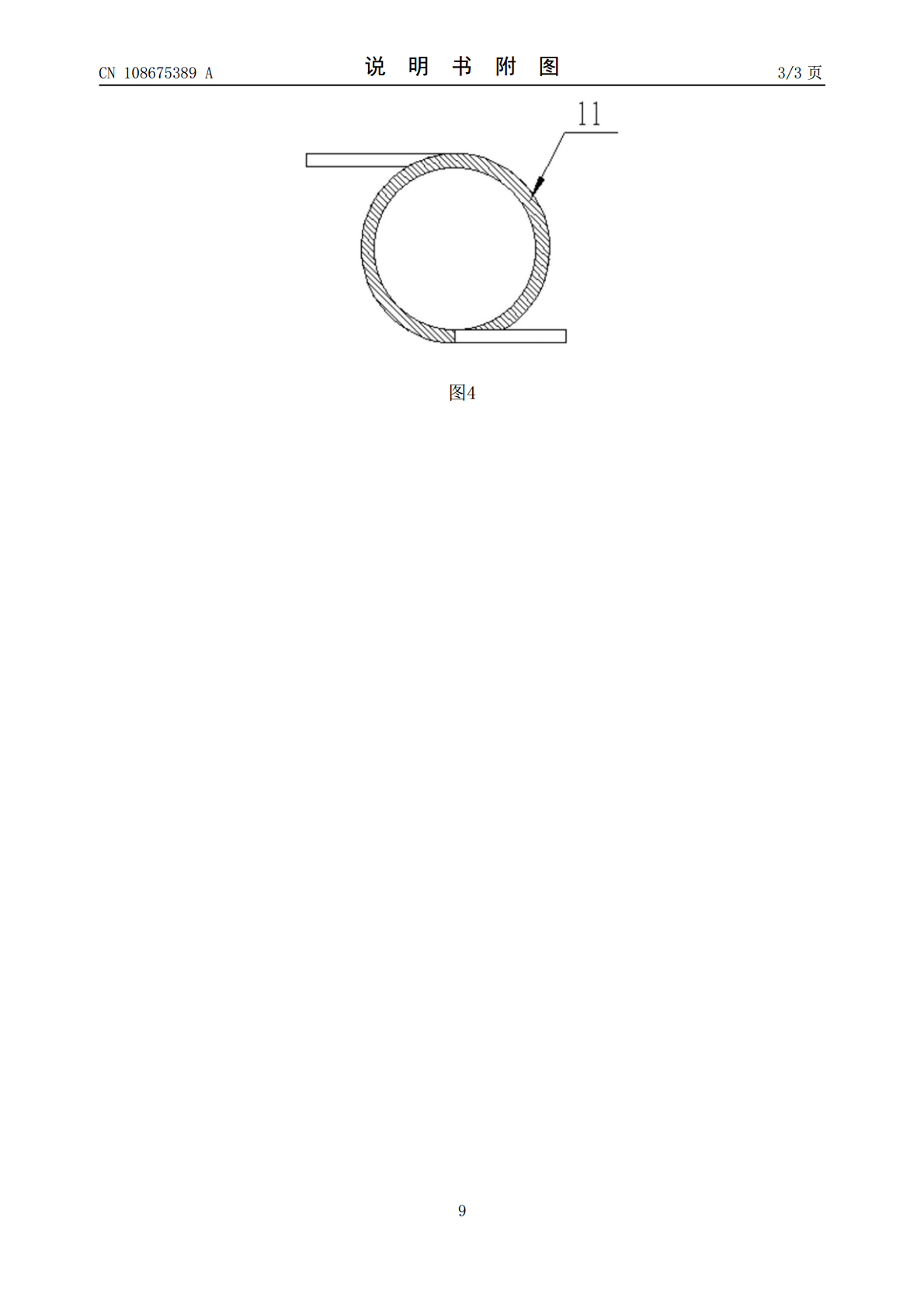

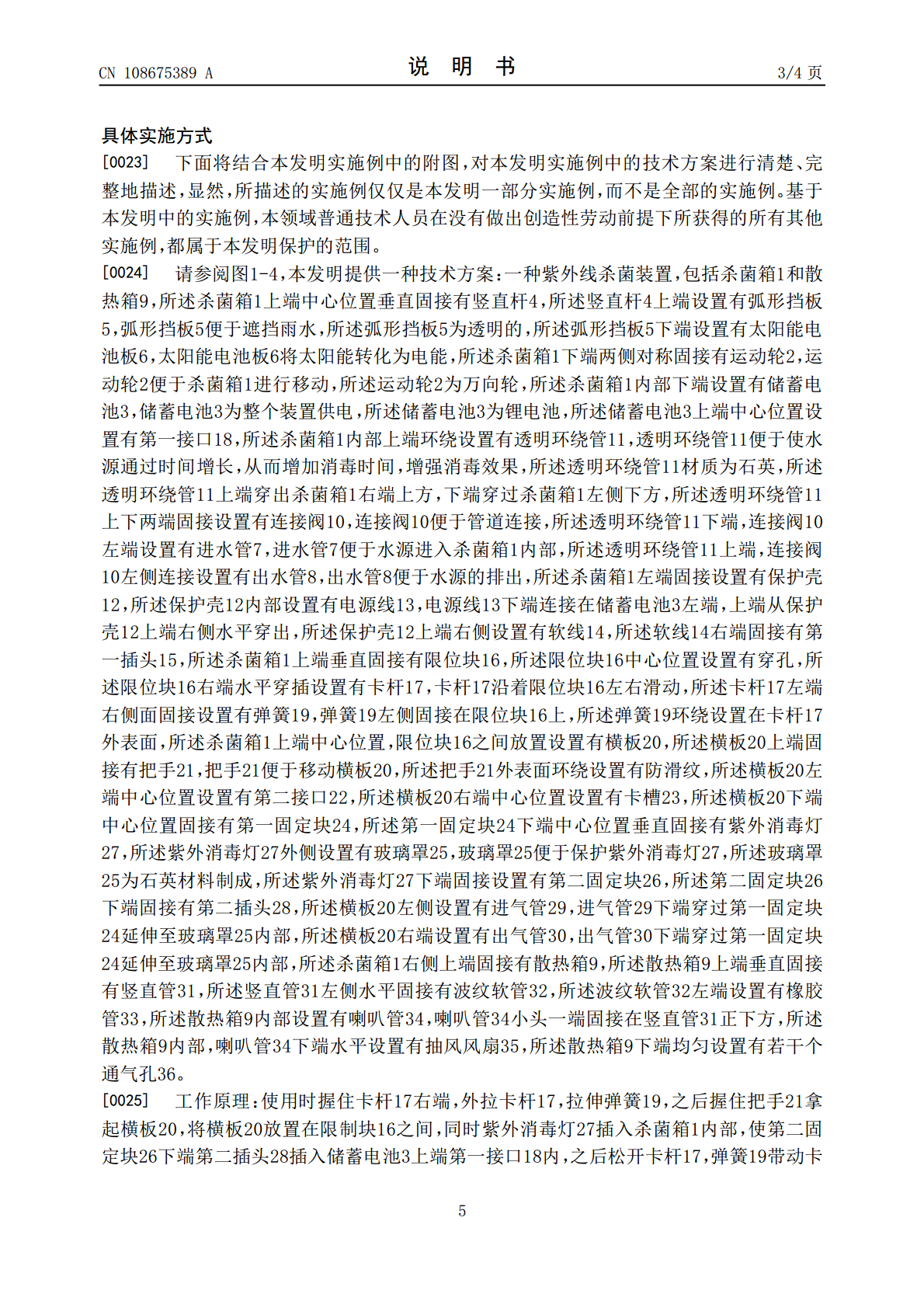

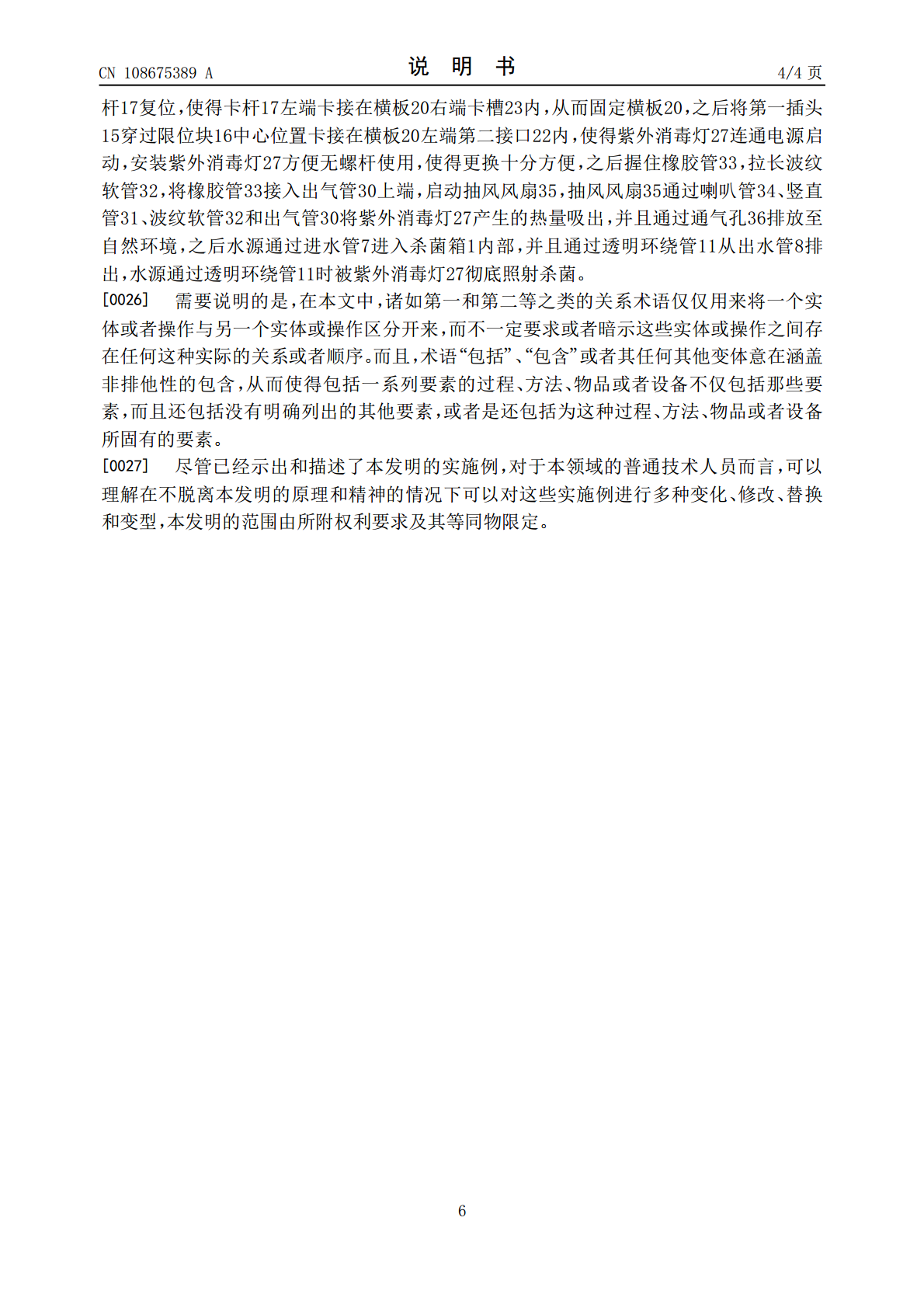

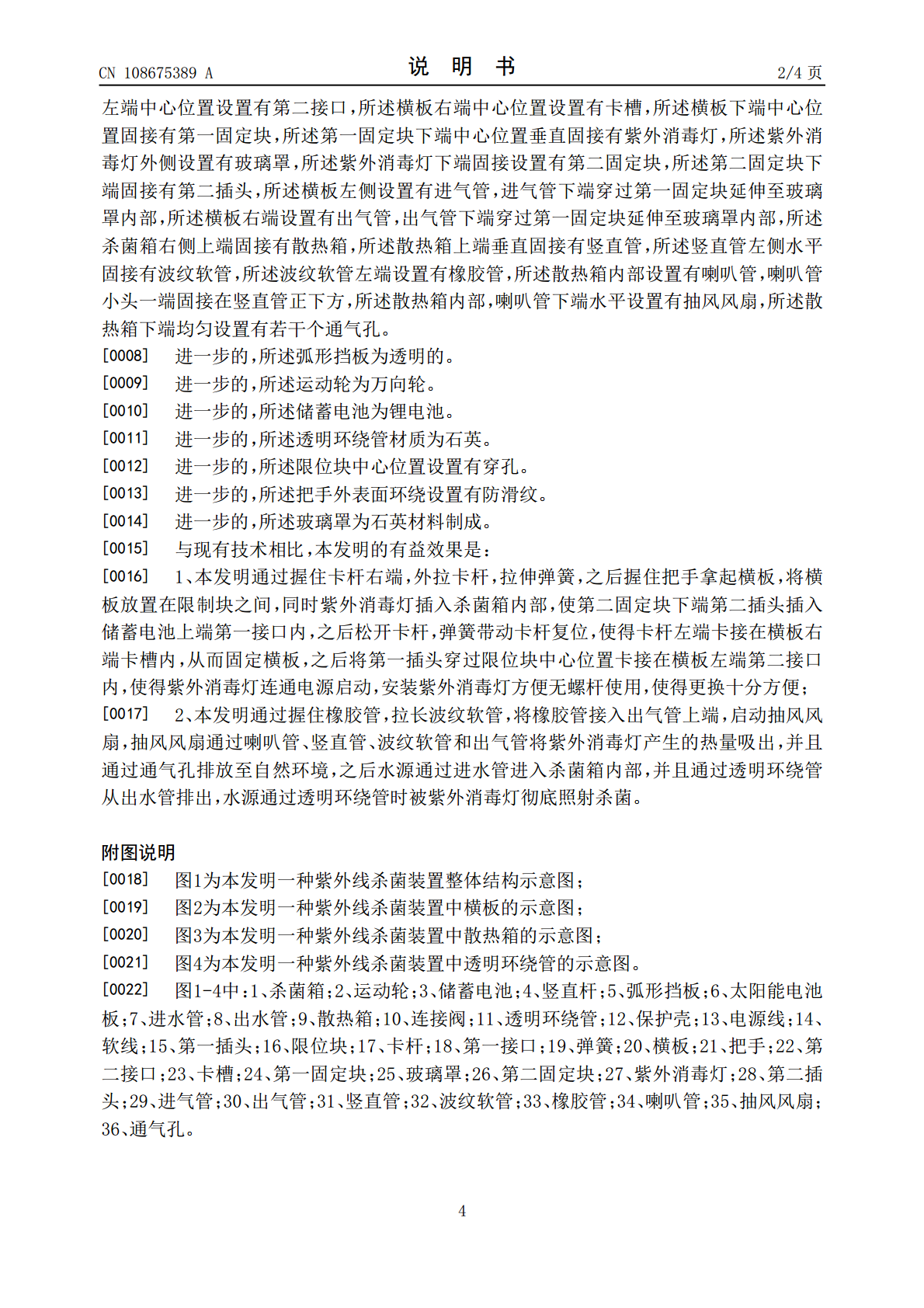

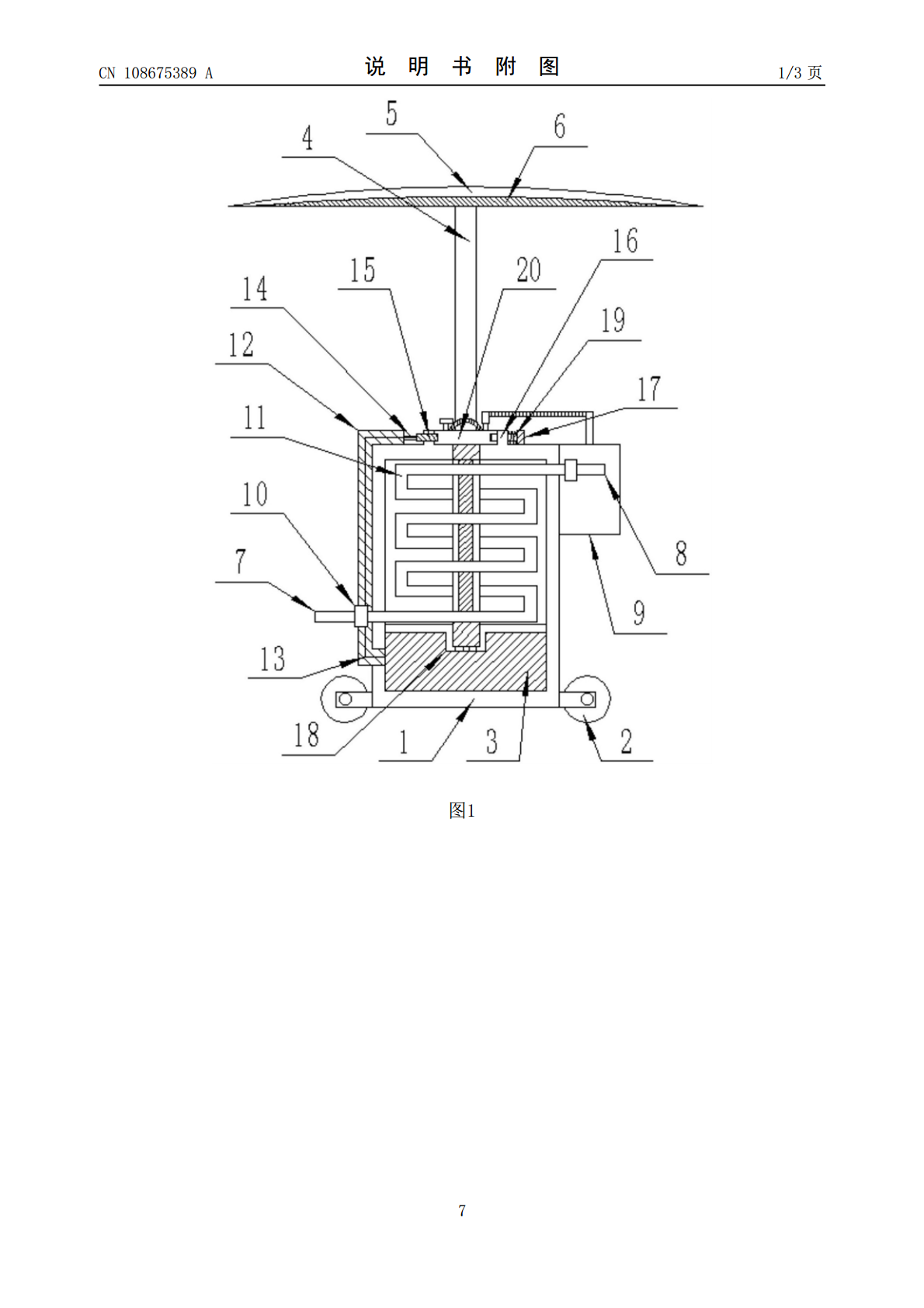

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108675389A(43)申请公布日2018.10.19(21)申请号201810611655.0(22)申请日2018.06.14(71)申请人芜湖泰庆电子科技有限公司地址241000安徽省芜湖市弋江区芜湖高新技术产业开发区服务外包产业园的服务外包(科普)孵化园4号楼十五层1515室(72)发明人江远生(74)专利代理机构北京风雅颂专利代理有限公司11403代理人杨红梅(51)Int.Cl.C02F1/32(2006.01)C02F103/10(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种紫外线杀菌装置(57)摘要本发明公开了一种紫外线杀菌装置，包括杀菌箱和散热箱，所述杀菌箱上端中心位置垂直固接有竖直杆，所述竖直杆上端设置有弧形挡板，所述弧形挡板下端设置有太阳能电池板，所述杀菌箱下端两侧对称固接有运动轮，所述杀菌箱内部下端设置有储蓄电池，所述储蓄电池上端中心位置设置有第一接口，所述杀菌箱内部上端环绕设置有透明环绕管。本发明握住橡胶管，拉长波纹软管，将橡胶管接入出气管上端，启动抽风风扇，抽风风扇通过喇叭管、竖直管、波纹软管和出气管将紫外消毒灯产生的热量吸出，并且通过通气孔排放至自然环境，之后水源通过进水管进入杀菌箱内部，并且通过透明环绕管从出水管排出，水源通过透明环绕管时被紫外消毒灯彻底照射杀菌。CN108675389ACN108675389A权利要求书1/1页1.一种紫外线杀菌装置，包括杀菌箱(1)和散热箱(9)，所述杀菌箱(1)上端中心位置垂直固接有竖直杆(4)，所述竖直杆(4)上端设置有弧形挡板(5)，所述弧形挡板(5)下端设置有太阳能电池板(6)，所述杀菌箱(1)下端两侧对称固接有运动轮(2)，所述杀菌箱(1)内部下端设置有储蓄电池(3)，所述储蓄电池(3)上端中心位置设置有第一接口(18)，所述杀菌箱(1)内部上端环绕设置有透明环绕管(11)，所述透明环绕管(11)上端穿出杀菌箱(1)右端上方，下端穿过杀菌箱(1)左侧下方，所述透明环绕管(11)上下两端固接设置有连接阀(10)，所述透明环绕管(11)下端，连接阀(10)左端设置有进水管(7)，所述透明环绕管(11)上端，连接阀(10)左侧连接设置有出水管(8)，所述杀菌箱(1)左端固接设置有保护壳(12)，所述保护壳(12)内部设置有电源线(13)，电源线(13)下端连接在储蓄电池(3)左端，上端从保护壳(12)上端右侧水平穿出，所述保护壳(12)上端右侧设置有软线(14)，所述软线(14)右端固接有第一插头(15)，所述杀菌箱(1)上端垂直固接有限位块(16)，所述限位块(16)右端水平穿插设置有卡杆(17)，所述卡杆(17)左端右侧面固接设置有弹簧(19)，弹簧(19)左侧固接在限位块(16)上，所述弹簧(19)环绕设置在卡杆(17)外表面，所述杀菌箱(1)上端中心位置，限位块(16)之间放置设置有横板(20)，所述横板(20)上端固接有把手(21)，所述横板(20)左端中心位置设置有第二接口(22)，所述横板(20)右端中心位置设置有卡槽(23)，所述横板(20)下端中心位置固接有第一固定块(24)，所述第一固定块(24)下端中心位置垂直固接有紫外消毒灯(27)，所述紫外消毒灯(27)外侧设置有玻璃罩(25)，所述紫外消毒灯(27)下端固接设置有第二固定块(26)，所述第二固定块(26)下端固接有第二插头(28)，所述横板(20)左侧设置有进气管(29)，进气管(29)下端穿过第一固定块(24)延伸至玻璃罩(25)内部，所述横板(20)右端设置有出气管(30)，出气管(30)下端穿过第一固定块(24)延伸至玻璃罩(25)内部，所述杀菌箱(1)右侧上端固接有散热箱(9)，所述散热箱(9)上端垂直固接有竖直管(31)，所述竖直管(31)左侧水平固接有波纹软管(32)，所述波纹软管(32)左端设置有橡胶管(33)，所述散热箱(9)内部设置有喇叭管(34)，喇叭管(34)小头一端固接在竖直管(31)正下方，所述散热箱(9)内部，喇叭管(34)下端水平设置有抽风风扇(35)，所述散热箱(9)下端均匀设置有若干个通气孔(36)。2.根据权利要求1所述的一种紫外线杀菌装置，其特征在于：所述弧形挡板(5)为透明的。3.根据权利要求1所述的一种紫外线杀菌装置，其特征在于：所述运动轮(2)为万向轮。4.根据权利要求1所述的一种紫外线杀菌装置，其特征在于：所述储蓄电池(3)为锂电池。5.根据权利要求1所述的一种紫外线杀菌装置，其特征在于：所述透明环绕管(11)材质为石英。6.根据权利要求1所述的一种紫外线杀菌装置，其特征在于：所述限位块(16)中心位置设置有穿孔。7.根据权利要求
