一种方便安装固定的发光广告牌.pdf

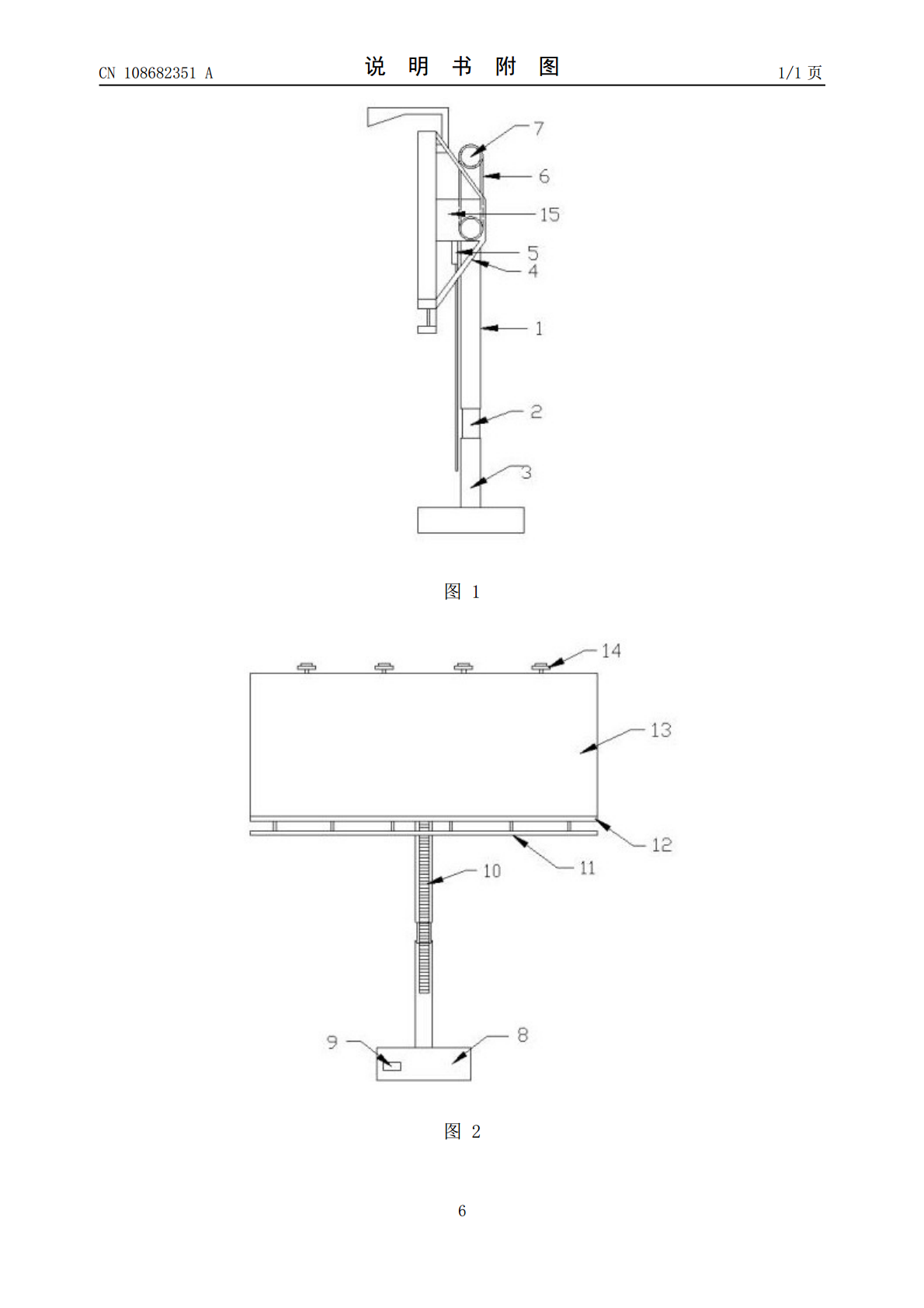

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108682351A(43)申请公布日2018.10.19(21)申请号201810881053.7(22)申请日2018.08.04(71)申请人广州互立巨天广告有限公司地址510000广东省广州市番禺区洛浦街厦滘村南路35号厦滘商厦2号楼9层904(72)发明人何文伟张顺余绍龙(51)Int.Cl.G09F15/02(2006.01)G09F13/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种方便安装固定的发光广告牌(57)摘要本发明了公开了一种方便安装固定的发光广告牌，广告牌固定器的底端设置有云梯伸缩槽，云梯伸缩槽的底端设置有伸缩梯，广告牌固定器的顶端设置有滑轮，滑轮的边侧设置有拉伸带，广告固定器的内端设置有滑轮，滑轮通过拉伸带相连接，控制器与滑轮电性连接。本发明在安装的过程中无需大量的人力和物力，完全可以通过机器操作就可以把广告牌安装好，且安装质量有保证，同时降低了安全隐患，解决了在安装过程中发生事故的安全问题，安装的广告牌具有稳定性好、低耗、辐射范围广泛等优势，用在户外信息传播，是最合适不过的产品了。CN108682351ACN108682351A权利要求书1/1页1.一种方便安装固定的发光广告牌，包括金属支架（1）、液压杆（2）、液压缸（3）、支撑固定杆（4）、云梯伸缩槽（5）、拉伸带（6）、滑轮（7）、固定底座（8）、控制器（9）、伸缩梯（10）、荧光灯（11）、支撑底座（12）、广告牌（13）、照射灯（14）和广告牌固定器（15）,其特征在于，所述广告牌固定器（15）的底端设置有云梯伸缩槽（5），所述云梯伸缩槽（5）的底端设置有伸缩梯（10），所述广告牌固定器（15）的顶端设置有滑轮（7），所述滑轮的边侧设置有拉伸带（6），所述广告固定器（15）的内端设置有滑轮（7），所述滑轮（7）通过拉伸带（6）相连接，所述控制器（9）与滑轮（7）电性连接。2.根据权利要求1所述的一种方便安装固定的发光广告牌，其特征在于，所述金属支架（1）的底端设置有液压杆（2），所述液压杆（2）的底端设置有液压缸（3），所述液压杆（2）与液压缸（3）相连接。3.根据权利要求1所述的一种方便安装固定的发光广告牌，其特征在于，所述广告牌固定架（15）的一侧设置有广告牌（13），所述广告牌（13）的顶端设置有照射灯（14），所述广告牌（13）的底端设置有支撑底座（12），所述支撑底座（12）的底端设置有荧光灯（11）。4.根据权利要求1所述的一种方便安装固定的发光广告牌，其特征在于，所述液压缸（3）的底端设置有固定底座（8），所述固定底座（8）的一侧设置有控制器（9），所述控制器(9)与液压缸（3）电性连接。5.根据权利要求1所述的一种方便安装固定的发光广告牌，其特征在于，所述金属支架（1）的顶端设置有广告牌固定器（15），所述广告牌固定器（15）的两端均设置有支撑固定杆（4）。2CN108682351A说明书1/3页一种方便安装固定的发光广告牌技术领域[0001]本发明了涉及一种广告牌，特别涉及一种方便安装固定的发光广告牌。背景技术[0002]作为户外常见的广告牌，LED图文广告屏是亮度最好的传媒设备，具有稳定性好、低耗、辐射范围广泛等优势，用在户外信息传播，是最合适不过的产品了，基本上，常见的LED显示屏有广告屏、条文屏，图文屏等等，也是构成城市生活、亮度发光的首选，那么在户外搭建这种优质led广告时，应该注意哪些细节因素呢，相信这些内容都是大家最为关注的话题，尤其是针对于些技术施工人员来讲，懂得户外搭建、维护广告屏将有力促进商家广告、信息传播的进行，具体来讲，户外广告牌LED电子显示屏安装有实地勘察、设备搭建、安装、调试使用四个环节。[0003]目前一些大型广告牌安装步骤比较繁琐，安装比较麻烦且质量都不高，在安装技术上还不够完善，特别是一些大型广告牌，存在着很多安全隐患，在安装时广告牌高低以及稳定性都存在着很多问题，在广告牌搬运过程中存在着很多安全隐患，同时也浪费了大量的人力和物力，大量的安装时间，大大降低了工作效率。发明内容[0004]本发明了要解决的技术问题是克服现有技术安装广告牌的缺陷，提供一种方便安装固定的发光广告牌。[0005]为了解决上述技术问题，本发明了提供了如下的技术方案：本发明了一种方便安装固定的发光广告牌，所述广告牌固定器的底端设置有云梯伸缩槽，所述云梯伸缩槽的底端设置有伸缩梯，所述广告牌固定器的顶端设置有滑轮，所述滑轮的边侧设置有拉伸带，所述广告固定器的内端设置有滑轮，所述滑轮通过拉伸带相连接，所述控制器与滑轮电性连接。[0006]作为本发明了的一种优选技术方案，所述金属支架的底端设置有液压杆，所述液压杆的底端设
