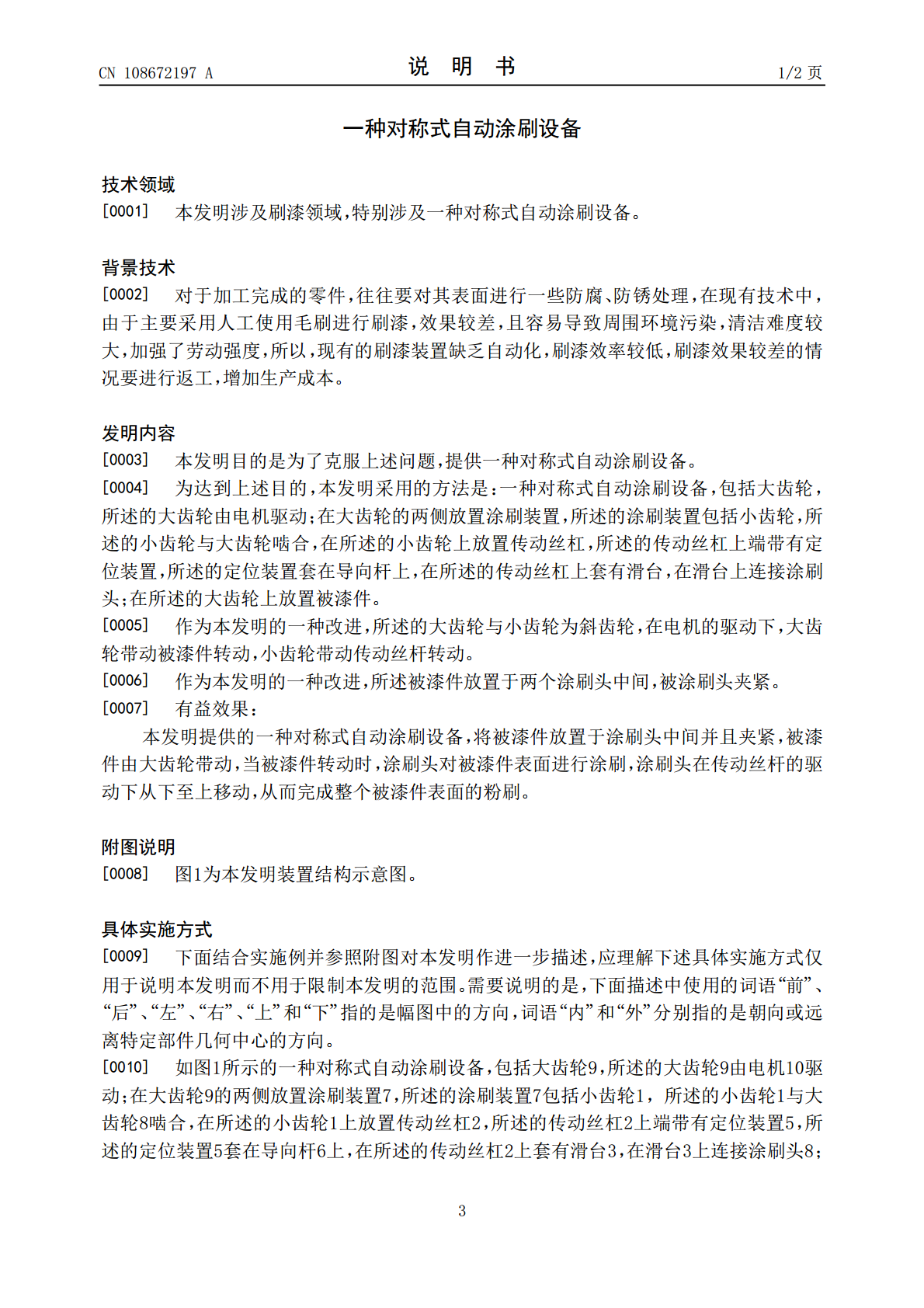

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108672197A(43)申请公布日2018.10.19(21)申请号201810806032.9(22)申请日2018.07.20(71)申请人董莉地址235000安徽省淮北市杜集区高岳镇大刘庄自然行政村147-2号(72)发明人董莉(51)Int.Cl.B05C1/06(2006.01)B05C13/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种对称式自动涂刷设备(57)摘要本发明公开了一种对称式自动涂刷设备，包括大齿轮，所述的大齿轮由电机驱动；在大齿轮的两侧放置涂刷装置，所述的涂刷装置包括小齿轮，所述的小齿轮与大齿轮啮合，在所述的小齿轮上放置传动丝杠，所述的传动丝杠上端带有定位装置，所述的定位装置套在导向杆上，在所述的传动丝杠上套有滑台，在滑台上连接涂刷头；在所述的大齿轮上放置被漆件。将被漆件放置于涂刷头中间并且夹紧，被漆件由大齿轮带动，当被漆件转动时，涂刷头对被漆件表面进行涂刷，涂刷头在传动丝杆的驱动下从下至上移动，从而完成整个被漆件表面的粉刷。CN108672197ACN108672197A权利要求书1/1页1.一种对称式自动涂刷设备，其特征在于：包括大齿轮（9），所述的大齿轮（9）由电机（10）驱动；在大齿轮（9）的两侧放置涂刷装置（7），所述的涂刷装置（7）包括小齿轮（1），所述的小齿轮（1）与大齿轮（8）啮合，在所述的小齿轮（1）上放置传动丝杠（2），所述的传动丝杠（2）上端带有定位装置（5），所述的定位装置（5）套在导向杆（6）上，在所述的传动丝杠（2）上套有滑台（3），在滑台（3）上连接涂刷头（8）；在所述的大齿轮（9）上放置被漆件（11）。2.根据权利要求1所述的一种对称式自动涂刷设备，其特征在于：所述的大齿轮（9）与小齿轮（1）为斜齿轮，在电机（10）的驱动下，大齿轮（9）带动被漆件（11）转动，小齿轮（1）带动传动丝杆（2）转动。3.根据权利要求1所述的一种对称式自动涂刷设备，其特征在于：所述被漆件（11）放置于两个涂刷头（8）中间，被涂刷头（8）夹紧。2CN108672197A说明书1/2页一种对称式自动涂刷设备技术领域[0001]本发明涉及刷漆领域，特别涉及一种对称式自动涂刷设备。背景技术[0002]对于加工完成的零件，往往要对其表面进行一些防腐、防锈处理，在现有技术中，由于主要采用人工使用毛刷进行刷漆，效果较差，且容易导致周围环境污染，清洁难度较大，加强了劳动强度，所以，现有的刷漆装置缺乏自动化，刷漆效率较低，刷漆效果较差的情况要进行返工，增加生产成本。发明内容[0003]本发明目的是为了克服上述问题，提供一种对称式自动涂刷设备。[0004]为达到上述目的，本发明采用的方法是：一种对称式自动涂刷设备，包括大齿轮，所述的大齿轮由电机驱动；在大齿轮的两侧放置涂刷装置，所述的涂刷装置包括小齿轮，所述的小齿轮与大齿轮啮合，在所述的小齿轮上放置传动丝杠，所述的传动丝杠上端带有定位装置，所述的定位装置套在导向杆上，在所述的传动丝杠上套有滑台，在滑台上连接涂刷头；在所述的大齿轮上放置被漆件。[0005]作为本发明的一种改进，所述的大齿轮与小齿轮为斜齿轮，在电机的驱动下，大齿轮带动被漆件转动，小齿轮带动传动丝杆转动。[0006]作为本发明的一种改进，所述被漆件放置于两个涂刷头中间，被涂刷头夹紧。[0007]有益效果：本发明提供的一种对称式自动涂刷设备，将被漆件放置于涂刷头中间并且夹紧，被漆件由大齿轮带动，当被漆件转动时，涂刷头对被漆件表面进行涂刷，涂刷头在传动丝杆的驱动下从下至上移动，从而完成整个被漆件表面的粉刷。附图说明[0008]图1为本发明装置结构示意图。具体实施方式[0009]下面结合实施例并参照附图对本发明作进一步描述，应理解下述具体实施方式仅用于说明本发明而不用于限制本发明的范围。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是幅图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。[0010]如图1所示的一种对称式自动涂刷设备，包括大齿轮9，所述的大齿轮9由电机10驱动；在大齿轮9的两侧放置涂刷装置7，所述的涂刷装置7包括小齿轮1，所述的小齿轮1与大齿轮8啮合，在所述的小齿轮1上放置传动丝杠2，所述的传动丝杠2上端带有定位装置5，所述的定位装置5套在导向杆6上，在所述的传动丝杠2上套有滑台3，在滑台3上连接涂刷头8；3CN108672197A说明书2/2页在所述的大齿轮9上放置被漆件11。所述的大齿轮9与小齿轮1为斜齿轮，在电机10的驱动下，大齿轮9带动被漆件11转动，小齿轮1带动传动丝杆2转动。[0011]本发明提供的一种对称式自动
