一种汽车天窗清洁装置.pdf

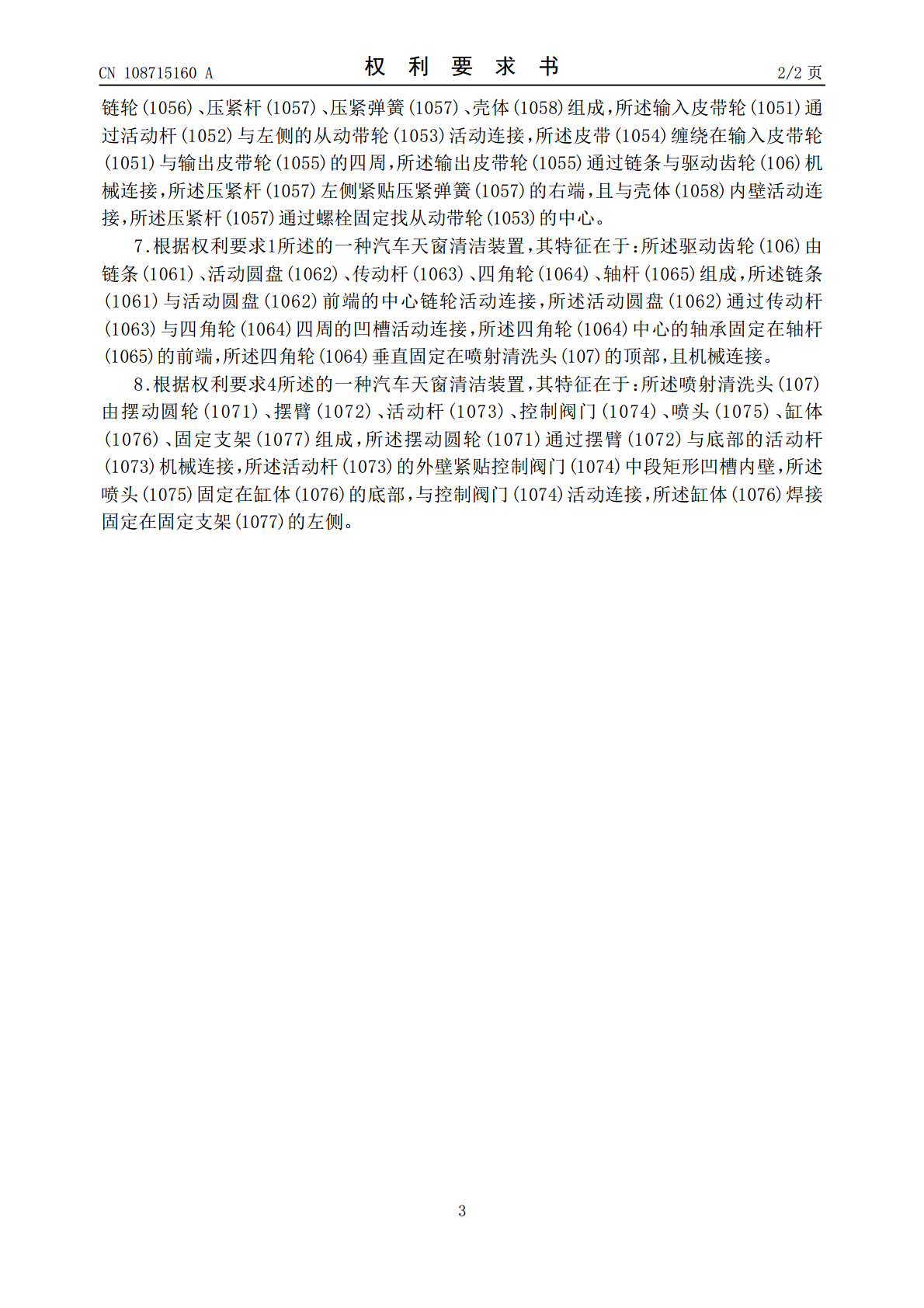

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108715160A(43)申请公布日2018.10.30(21)申请号201810606213.7(22)申请日2018.06.13(71)申请人洪锦彬地址362300福建省泉州市南安市东田镇兰溪村后辽工业路17号汽车研究所(72)发明人洪锦彬(51)Int.Cl.B60S3/04(2006.01)B60J7/00(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种汽车天窗清洁装置(57)摘要本发明公开了一种汽车天窗清洁装置，其结构包括：清洁器、防护外壳、机体、清洁水箱、控制开关、吸盘滚轮、从动轮，清洁器的壳体通过螺栓安设在防护外壳的右侧，防护外壳内部的卡扣与机体过盈配合，清洁水箱固定在清洁器的后端，且内部相通，控制开关垂直嵌套在机体的顶部，吸盘滚轮设有四个安设在机体的底部，并与右侧的从动轮相互平行本发明的一种汽车天窗清洁装置，通过小型的清洁器然后加上能够在车顶自动进行固定路线移动的机体，更加快速自动进行对顶部的天窗甚至车身进行机体，能够很方便对天窗进行维护，增加其使用寿命。CN108715160ACN108715160A权利要求书1/2页1.一种汽车天窗清洁装置，其结构包括：清洁器(1)、防护外壳(2)、机体(3)、清洁水箱(4)、控制开关(5)、吸盘滚轮(6)、从动轮(7)，其特征在于：所述清洁器(1)的壳体通过螺栓安设在防护外壳(2)的右侧，所述防护外壳(2)内部的卡扣与机体(3)过盈配合，所述清洁水箱(4)固定在清洁器(1)的后端，且内部相通，所述控制开关(5)垂直嵌套在机体(3)的顶部，所述吸盘滚轮(6)设有四个安设在机体(3)的底部，并与右侧的从动轮(7)相互平行；所述清洁器1设有清洁驱动电机(101)、传动杆机构(102)、增压叶轮(103)、齿轮组(104)、张紧带轮(105)、驱动齿轮(106)、喷射清洗头(107)，所述清洁驱动电机(101)左侧的直齿杆与传动杆机构(102)顶部的锥齿相互啮合，所述传动杆机构(102)右侧的蜗轮与齿轮组(104)左侧的增压叶轮(103)活动连接，所述齿轮组(104)通过张紧带轮(105)与底部的驱动齿轮(106)机械连接，所述喷射清洗头(107)与顶部的驱动齿轮(106)机械连接，且通过管道与增压叶轮(103)相通。2.根据权利要求1所述的一种汽车天窗清洁装置，其特征在于：所述清洁驱动电机(101)由电机(1011)、接线盒(1012)、联轴器(1013)、直齿杆(1014)、输出锥轮(1015)、旋转杆(1016)组成，所述电机(1011)的主轴安装在联轴器(1013)的右侧，且机壳通过螺钉固定在接线盒(1012)的底部，所述联轴器(1013)内部的轴承与直齿杆(1014)活动连接，所述直齿杆(1014)左侧的直齿与输出锥轮(1015)顶部的外齿紧密贴合，所述输出锥轮(1015)焊接固定在旋转杆(1016)的中心，且与传动杆机构(102)间隙配合。3.根5据权利要求1或2所述的一种汽车天窗清洁装置，其特征在于：所述传动杆机构(102)由一号齿轮(1021)、二号齿轮(1022)、固定板(1023)、固定螺栓(1024)、输出蜗杆(1025)、蜗轮(1026)组成，所述一号齿轮(1021)固定在二号齿轮(1022)的左侧，皆与底部的固定板(1023)平行，所述固定板(1023)的右侧内螺纹与固定螺栓(1024)外螺纹间隙配合，且中心轴承固定在输出蜗杆(1025)的顶部，所述输出蜗杆(1025)紧贴蜗轮(1026)外齿的左侧，所述蜗杆(1025)与增压叶轮(103)右侧的蜗轮机械连接，所述一号齿轮(1021)的中心与清洁驱动电机(101)左侧的活动杆活动连接。4.根据权利要求1所述的一种汽车天窗清洁装置，其特征在于：所述增压叶轮(103)由二号蜗轮(1031)、活动腔(1032)、旋转叶轮(1033)、高压管(1034)、管架(1035)组成，所述二号蜗轮(1031)通过链条与固定在活动腔(1032)内部的旋转叶轮(1033)机械连接，所述活动腔(1032)上下两端与高压管(1034)胶连接，所述管架(1035)嵌套在高压管(1034)的外壁，右侧通过螺栓固定在清洁器(1)内壁的左侧，所述高压管(1034)的内部与喷射清洗头(107)内腔相通，所述二号蜗轮(1031)的外齿与传动杆机构(102)底部的蜗杆机械连接。5.根据权利要求1所述的一种汽车天窗清洁装置，其特征在于：所述齿轮组(104)由齿轮架(1041)、活动框(1042)、钢珠(1043)、齿圈(1044)、输出齿轮(1045)组成，所述齿轮架(1041)通过螺栓安设在活动框(1042)的顶部，所述活动框(1042)内壁
